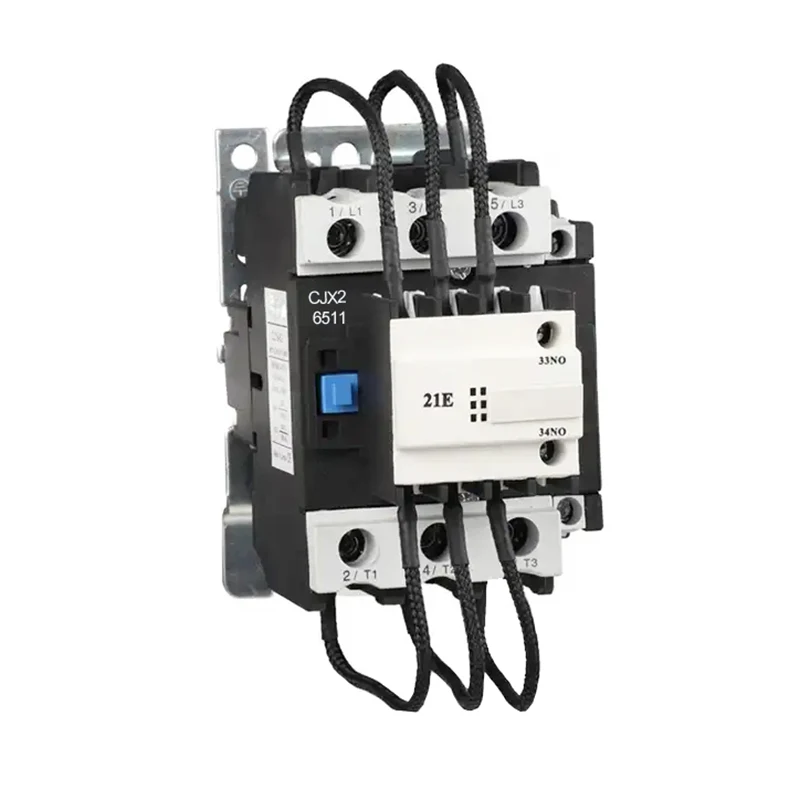

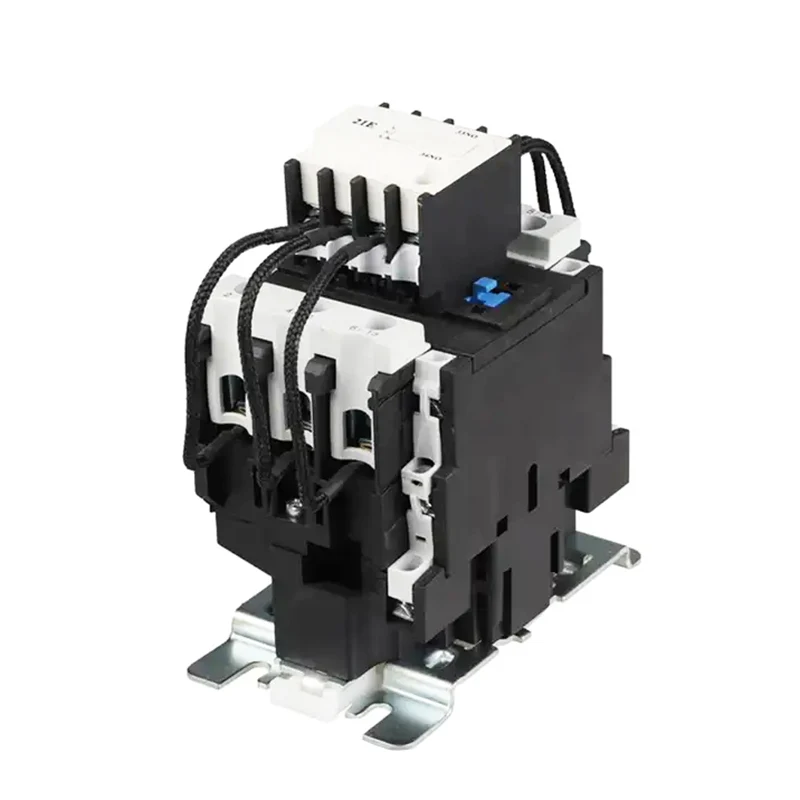

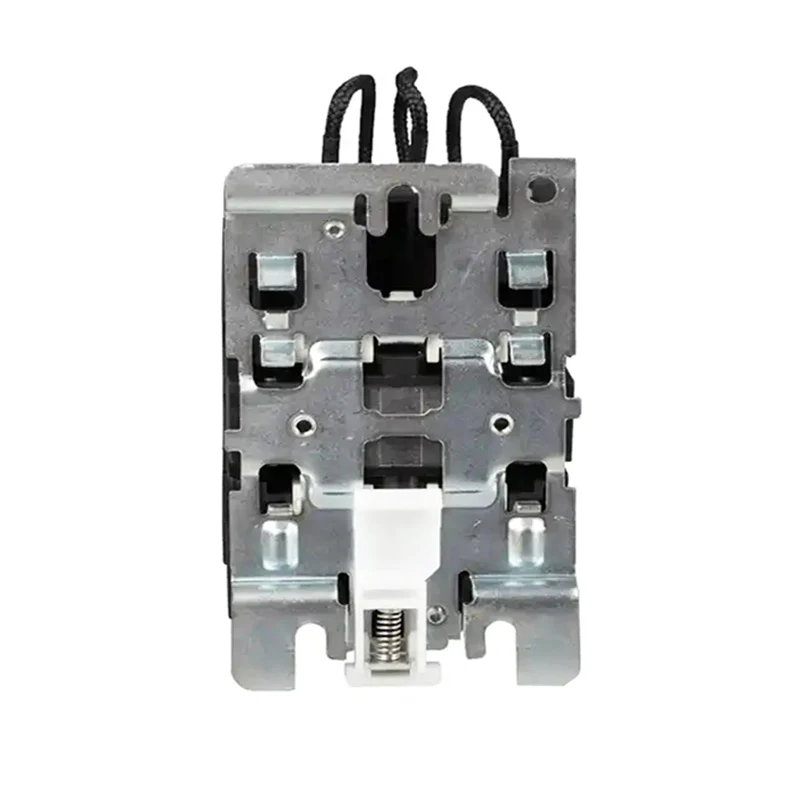

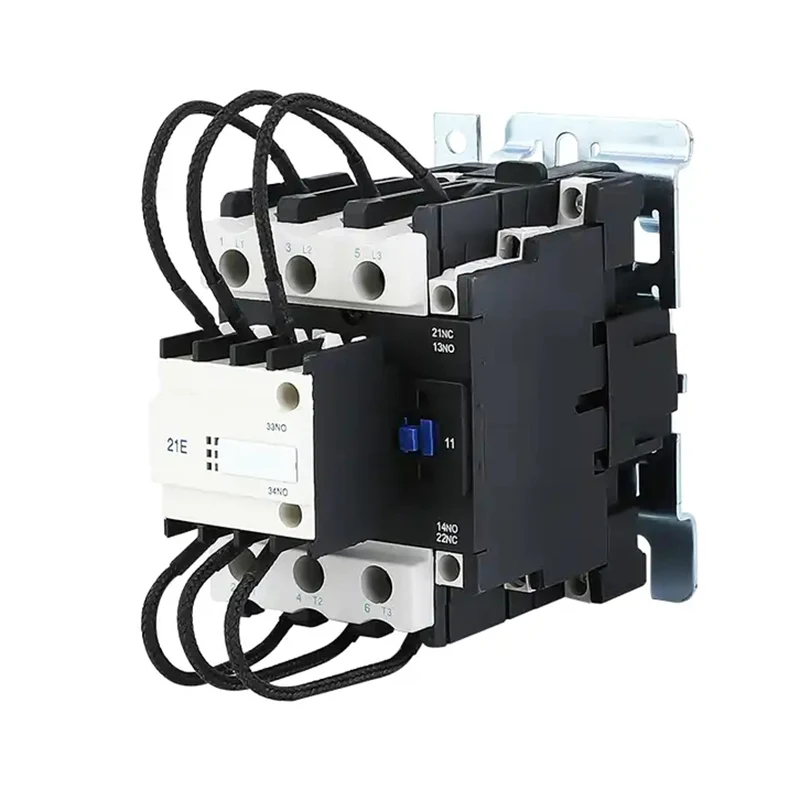

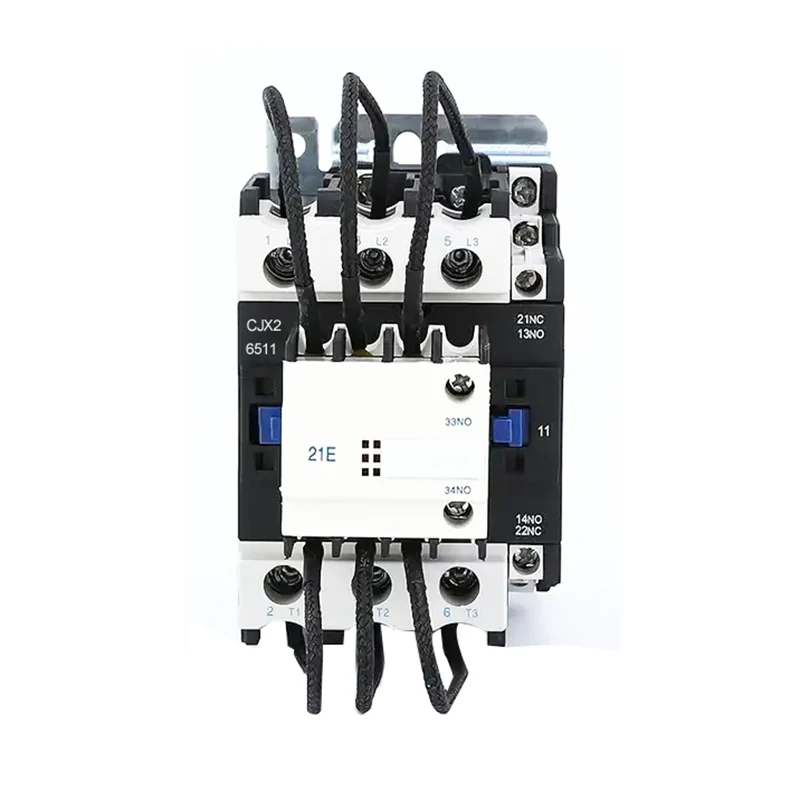

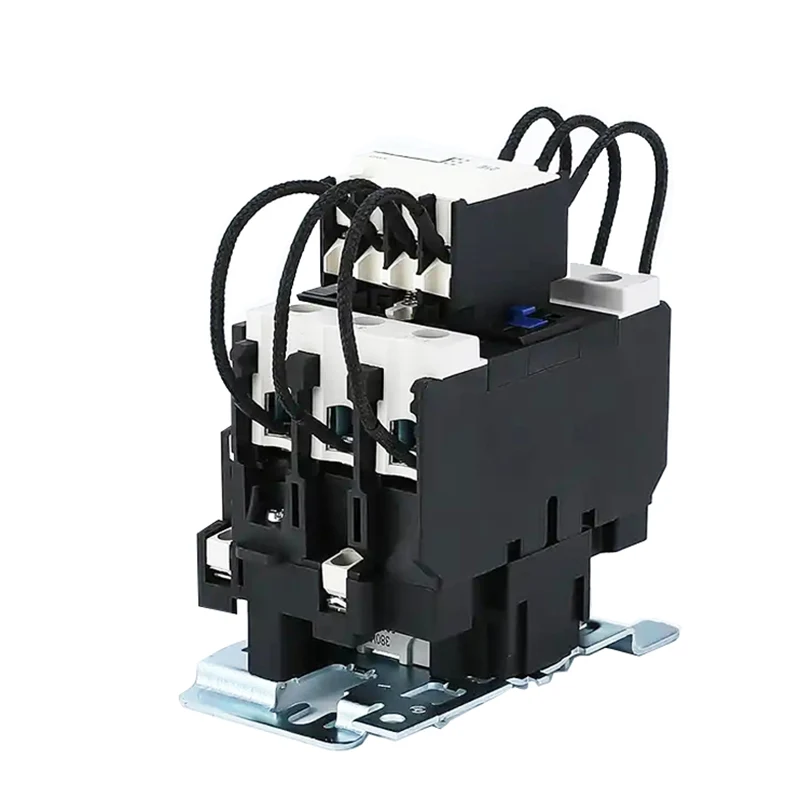

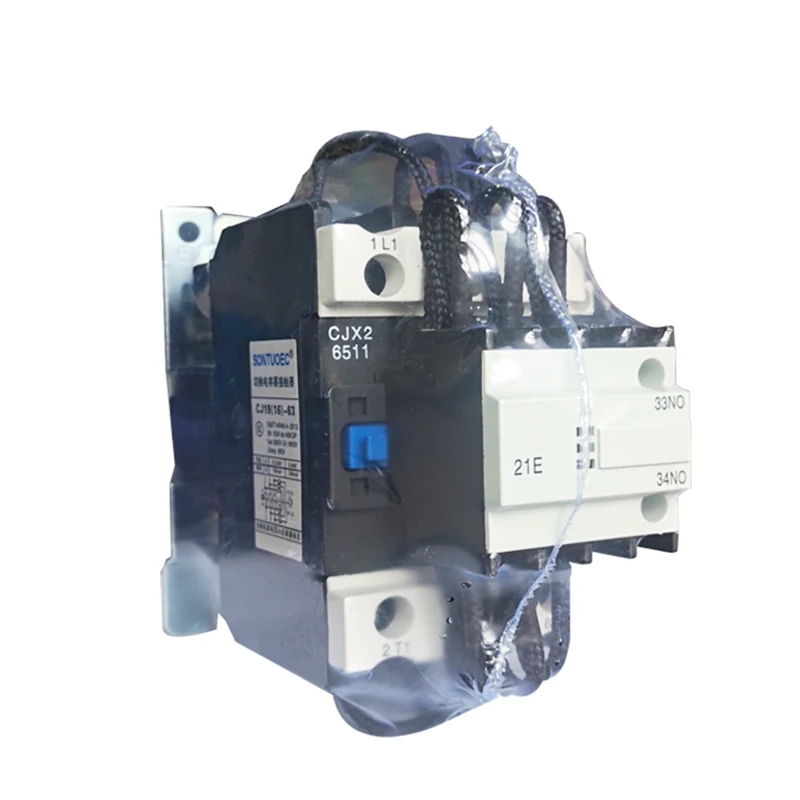

AC -magneettinen kontaktori

AC -magneettista kontaktoria käytetään AC 50Hz: n tai 60Hz: n sähköverkossa, jopa 380 V, LV -kondensaattorin ohjauslaitteen käyttämiseen tai kytkemiseen LV -reaktiivisessa tehopiirissä. ANTISURGE -laitteella se voi vähentää sulkeutumisen vaikutuksia ja estää ylikuormituksen murtumisena.

Lähetä kysely

Tuotteen Kuvaus

Tyyppi		CJ19-09	CJ19-12	CJ19-18	CJ19-25	CJ19-32	CJ19-40	CJ19-50	CJ19-65	CJ19-80	CJ19-95
Arvioitu työvirta (a)	AC3	9	12	18	25	32	40	50	65	80	95
Arvioitu työvirta (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-vaiheinen standardivoiman arviointi moottorit 50/60Hz: n inc-kategorinen AC-3	220/230 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nimellislämpövirta (A)		20	20	32	40	50	60	80	80	125	125
Sähköelämä	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Sähköelämä	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekaaninen elämä (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Yhteystietojen lukumäärä	3p+ei					3p+nc+ei
Yhteystietojen lukumäärä	3P+NC					3p+nc+ei

SCJ19 -kytkentäkondensaattorin tyyppikontaktoria käytetään AC 50Hz: n tai 60 Hz: n sähköverkossa, jopa 380 V, LV -kondensaattorin ohjauslaitteen käyttämiseen tai kytkemiseen LV -reaktiivisen tehopiirin. ANTISURGE -laitteella se voi vähentää sulkeutumisen vaikutuksia ja estää ylikuormituksen murtumisena.

Operaation periaate

AC -magneettisen kontaktorin toimintaperiaate perustuu sähkömagneettiseen induktioon ja magneettiseen voimaan. Kun kela on virrannut, tuotettu magneettikenttä houkuttelee rautaydintä ja sulkee koskettimet avaamalla piirin. Kun kela on valettu, magneettikenttä katoaa, rautaydin nollautuu jousen vaikutuksen alla, kosketus on rikki ja piiri irrotettu. Tällä tavoin vaihtovirtamagneettinen kontaktori toteuttaa vaihtovirtapiirin ohjauksen.

Rakenne ja koostumus

AC -magneettinen kontaktori koostuu pääasiassa seuraavista osista:

Sähkömagneettinen järjestelmä: Sisältää komponentit, kuten kela, ydin ja ankkuri, jotka ovat keskeisiä osia magneettikentän ja magneettisen vaikutuksen tuottamiseksi.

Yhteysjärjestelmä: Sisältää pääkontaktin ja apukontaktin, jota käytetään piirin käynnistämiseen ja pois päältä. Tärkeitä koskettimia käytetään yleensä suurempien virtojen kuljettamiseen, kun taas apukontakteja käytetään erilaisten ohjaustoimintojen toteuttamiseen.

Kaaren sammutuslaite: Käytetään kaaren sammuttamiseen, kun kosketus irrotetaan, estäen kaaren vahingoittamasta kosketusta.

Muita komponentteja: kuten jouset, kiinnikkeet, kotelot jne. Käytetään komponenttien korjaamiseen ja tukemiseen kontaktorin normaalin toiminnan varmistamiseksi.

Rakenneominaisuudet

1. Kontaktori, joka on koottu nykyisellä rajoitetulla vastustuskyvyllä, pystyy rajoittamaan kytkemisen nousua sallitun arvon sisällä.

2.Kontaktori toimii suoraan kaksoisrainan rakenteessa, toimiva mekanismi on ketterä, helppo tarkistaa käsin, kompakti rakenteelliset toimenpiteet kontaktien korvaamiseksi.

3. Kannat, jotka on suojattu kansilla, turvallisella ja luotettavalla.

4. Se voidaan asentaa ruuveilla tai 35/75 mm: n vakiokiskolla.

Työ- ja asennusolosuhteet

(1) Ympäristön lämpötila: -5 ℃- +40 ℃, keskilämpötilan ei tulisi olla yli +35 ℃ 24 tunnissa.

(2) Ilmakehän olosuhteet: Ilmakehän ympäristön kosteus alle 50%, kun +40 ℃. Ympäristön kosteus voi olla korkeampi alhaisemmassa lämpötilassa. Kasvimmassa kuukaudessa keskimäärin alin lämpötila + 25 ℃ keskiarvolla, jolla on suurin suhteellinen kosteus, on 90%ja ottaen huomioon lämpötilan muutokset ja tapahtuvat, koska geelin pinnalla oleva tuote.

(3) Korkeus, joka ei ole korkeampi kuin 2000 m asennuksen yhteydessä.

(4) Saastumisluokka: 3 luokka

(5) Asennusluokka: III

(6) Asennusolosuhteet: Asennuspinta ja pystysuoran tason kaltevuus ovat enintään ± 5 °, eikä merkittäviä vaikutuksia ja tärinää, ravistaen paikkaa.

Pääominaisuudet

Luotettava työ: AC -magneettinen kontaktori on valmistettu korkealaatuisista materiaaleista ja edistyneestä valmistusprosessista, jolla on korkea luotettavuus ja vakaus.

Pitkä käyttöikä: Yhteysjärjestelmä on valmistettu kulumiskeskeisistä materiaaleista, jotka kestävät suuria virta- ja jänniteshokkeja, jotka pidentävät käyttöiän käyttöikää.

Helppo ylläpitää: rakenne on kohtuudella suunniteltu, helppo purkaa ja korjata, mikä vähentää huoltokustannuksia.

Erilaiset eritelmät: Eri käyttäjien tarpeiden tyydyttämiseksi AC -magneettisella kontaktorilla on erilaisia eritelmiä ja malleja, joista valitaan, mukaan lukien erilaiset virrantasot, jännitteet ja apulaitteen konfiguraatiot.
