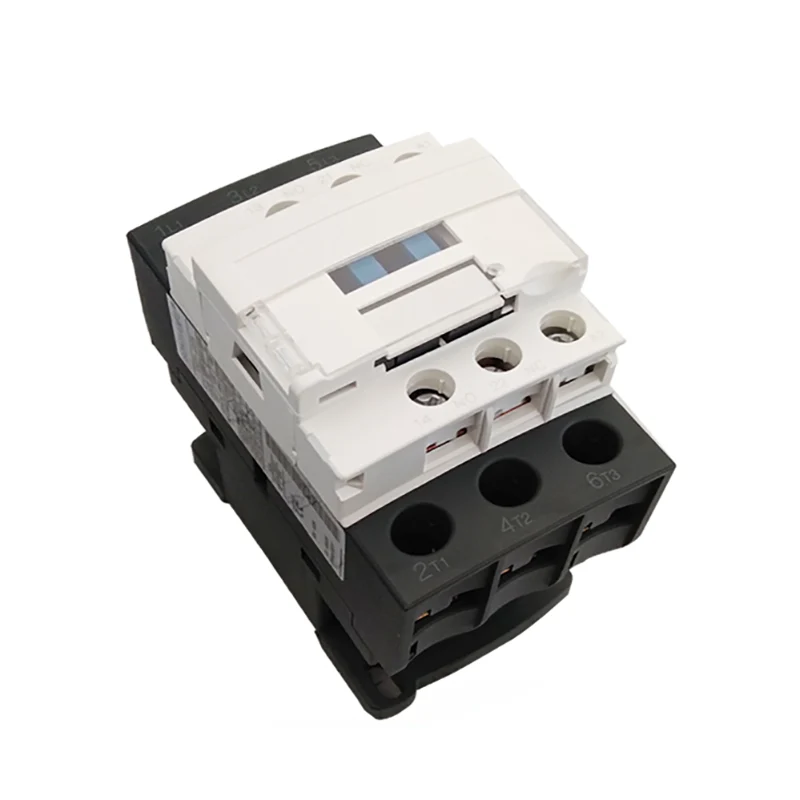

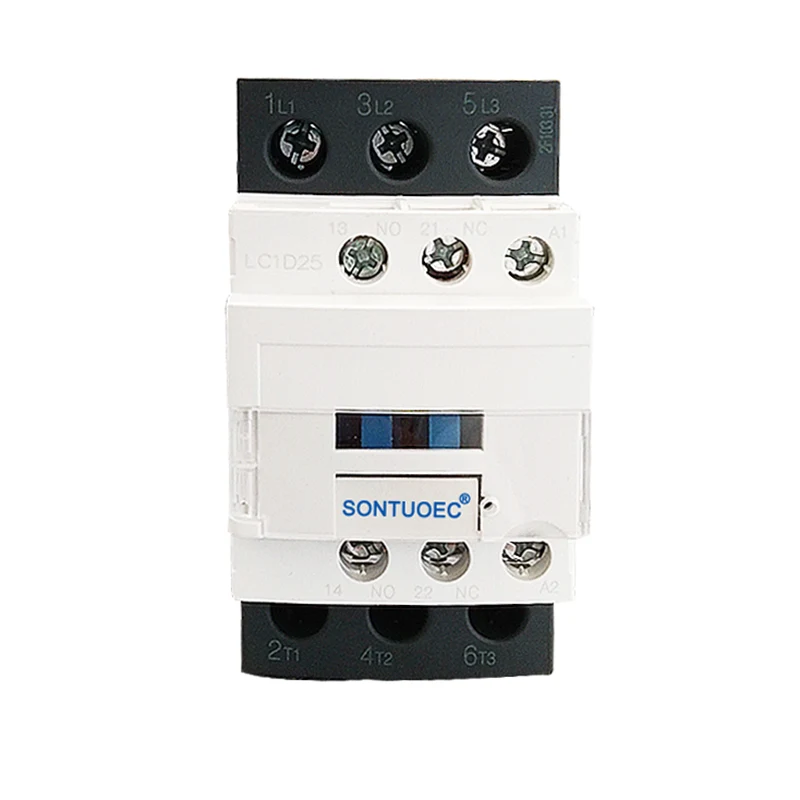

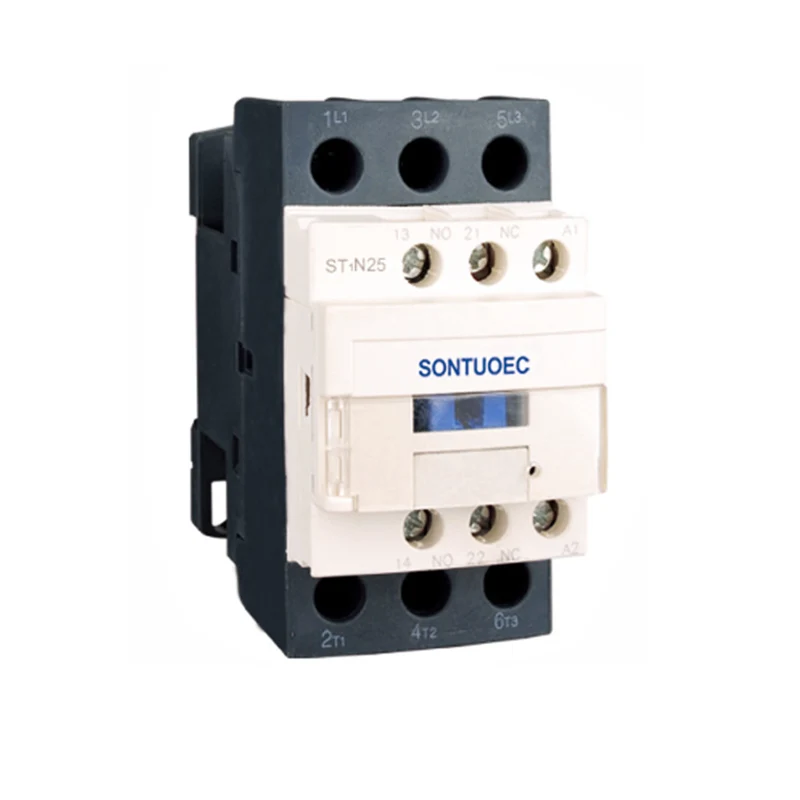

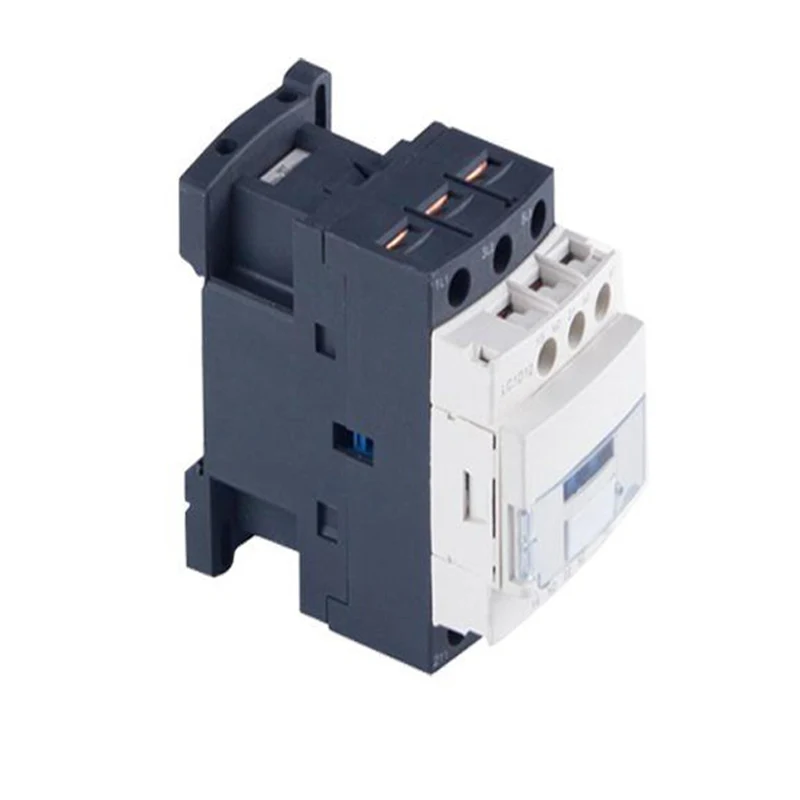

CJX2 3P 25A AC Contactor

CJX2 3P 25A AC -kontaktori soveltuu piireiden kytkemiseen ja rikkoutumiseen pitkien matkojen kautta sekä AC -moottorien usein käynnistämiseen ja hallintaan. Lisäksi sitä voidaan käyttää sopivien lämpöreleiden kanssa sähkömagneettisten aloittajien muodostamiseksi piirien suojaamiseksi, joissa voi esiintyä toiminnan ylikuormituksia.

Malli:ST1N

Lähetä kysely

Tuotteen Kuvaus

Tyyppi		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Arvioitu työvirta (a)	AC3	9	12	18	25	32	40	50	65	80	95
Arvioitu työvirta (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-vaiheinen standardivoiman arviointi moottorit 50/60Hz: n inc-kategorinen AC-3	220/230 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nimellislämpövirta (A)		20	20	32	40	50	60	80	80	125	125
Sähköelämä	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Sähköelämä	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekaaninen elämä (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Yhteystietojen lukumäärä	3p+ei					3p+nc+ei
Yhteystietojen lukumäärä	3P+NC					3p+nc+ei

Rakenteelliset piirteet

Suojasuunnittelu: CJX2 3P 25A AC -kontaktori käyttää suojarakennetta, jolle on ominaista pieni tilavuus, kevyt, pieni tehonkulutus ja pitkä käyttöikä.

Suoravaikutteinen toimintarakenne: Sen toimintarakenne on suoraa vaikutusta ja kontaktit ovat kaksoismurtopistettä, mikä parantaa kontaktin luotettavuutta ja turvallisuutta.

Block-tyyppinen apulaitosryhmä: Apu-kontaktiryhmä, ilmaviive pää, mekaaninen lukitusmekanismi ja muut komponentit voidaan lisätä käyttäjän tarpeiden mukaan muodostaa aikaviiveainekontaktori, palautuva kontaktori, Star-Delta Starter ja muut johdetut sarjatuotteet.

Tekniset parametrit

CJX2 (ST1N) -sarjan AC -kontaktorin tärkeimmät tekniset parametrit sisältävät:

Nimellisjännite: Sisältää 36 V, 110 V, 127 V, 220 V, 380 V ja muut tasot eri sähköjärjestelmien tarpeiden tyydyttämiseksi.

Nimellisvirta: Eri mallien mukaan nimellisvirta vaihtelee välillä 9A - 95A.

Kelajännite: AC -kelajännite sisältää 24 V, 36 V, 48 V, 110 V, 220 V, 380 V jne. DC -kelajännite sisältää 12 V, 24 V, 48 V, 110 V, 220 V jne.

Mekaaninen ja sähköinen elämä: Mekaaninen elämä voi olla jopa miljoonia kertoja, ja myös sähköikä on suhteellisen korkea, mikä varmistaa kontaktorin pitkäaikaisen vakaan toiminnan.

Asennus ja huolto

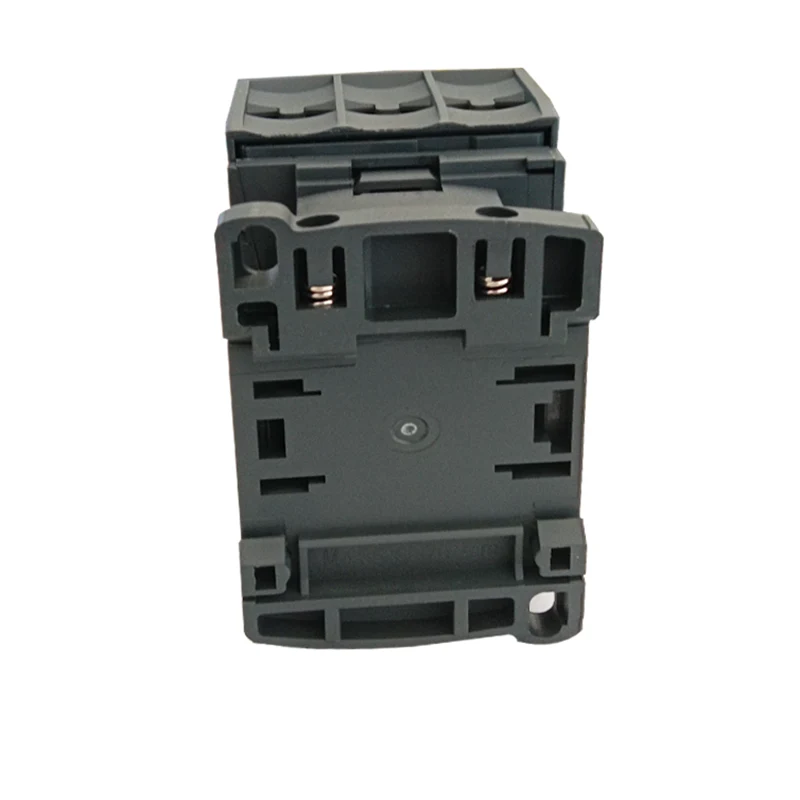

Asennus: CJX2 -tyyppiset vaihtovirtakontaktorit voidaan asentaa kahdella ruuvilla tai 35 mm (tai 75 mm) -oppakiskolla, joka on kätevä ja nopea. Asiaankuuluvat tekniset tiedot on tarkistettava ennen asennusta varmistaaksesi asennusolosuhteiden noudattamisen.

Huolto: Kaikki tuotteen osat on tarkistettava säännöllisesti käytön aikana, mikä edellyttää, että siirrettävät osat eivät ole jumissa ja kiinnittimet eivät ole löysät. Jos vaurioita on, se on vaihdettava ajoissa kontaktorin normaalin toiminnan varmistamiseksi.
