4P 40A/10MA Jäännösvirran katkaisija

4P 40A/10MA: n jäännösvirran katkaisija on jäännösvirran katkaisija, jossa on 4 napaa (ts. 3-vaiheinen palo- ja nollajohto), jonka nimellisarvo on 40 ampeeria ja pystyy leikkaamaan piirin automaattisesti, kun piirin jäännösvirta havaitaan olevan 10 milliamppia tai yläpuolella. Laitetta käytetään pääasiassa sähköisten tulipalojen ja sähköisku -onnettomuuksien estämiseen sekä henkilökohtaisen ja laitteen turvallisuuden turvaamiseksi.

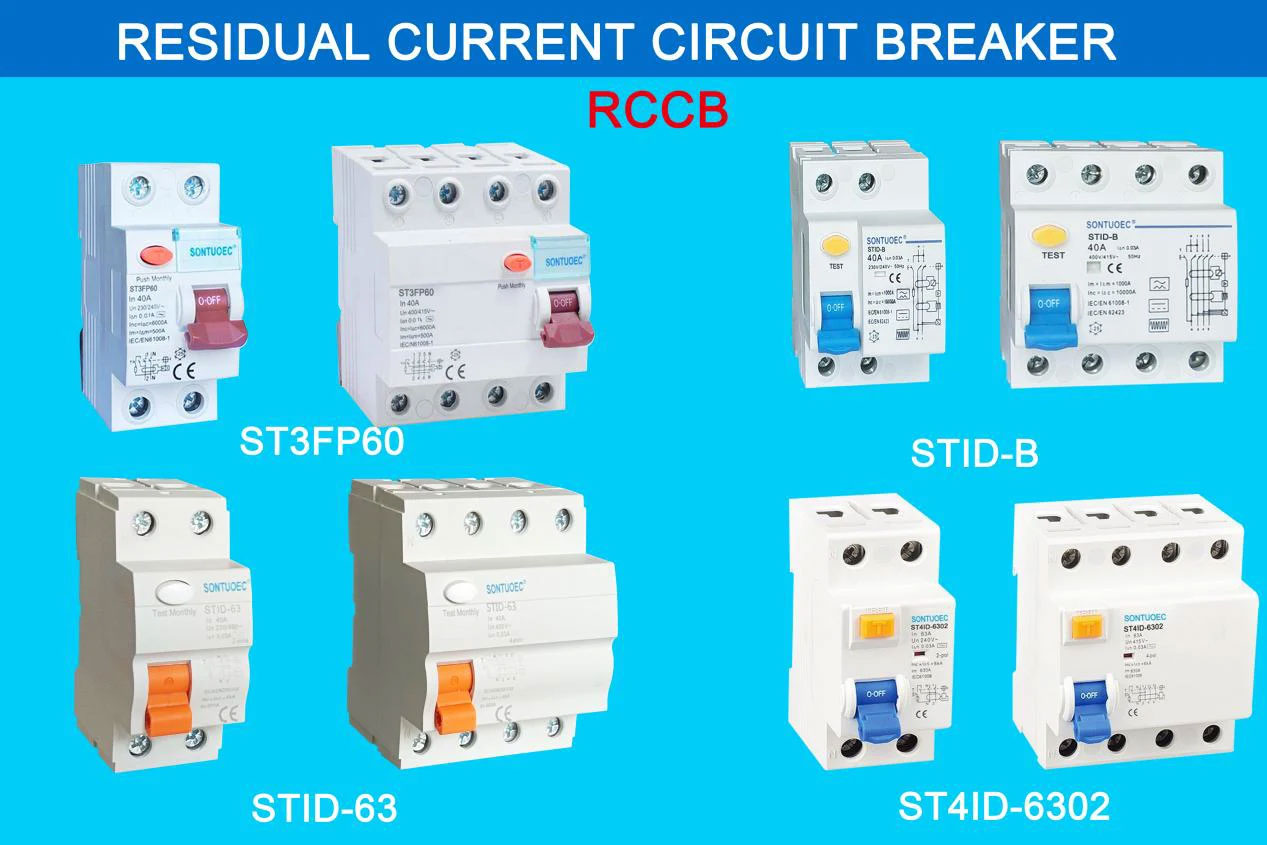

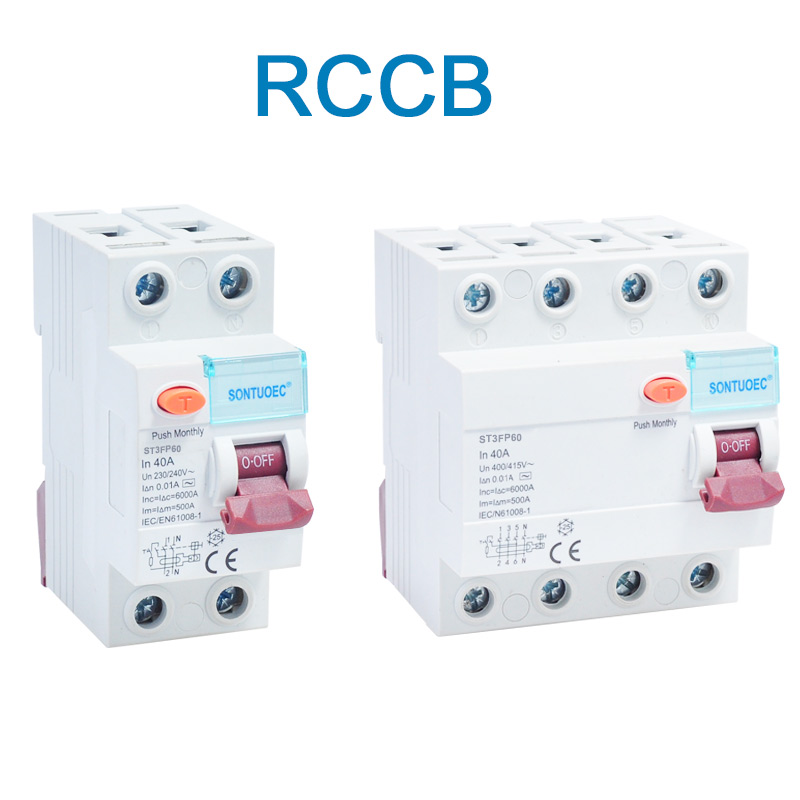

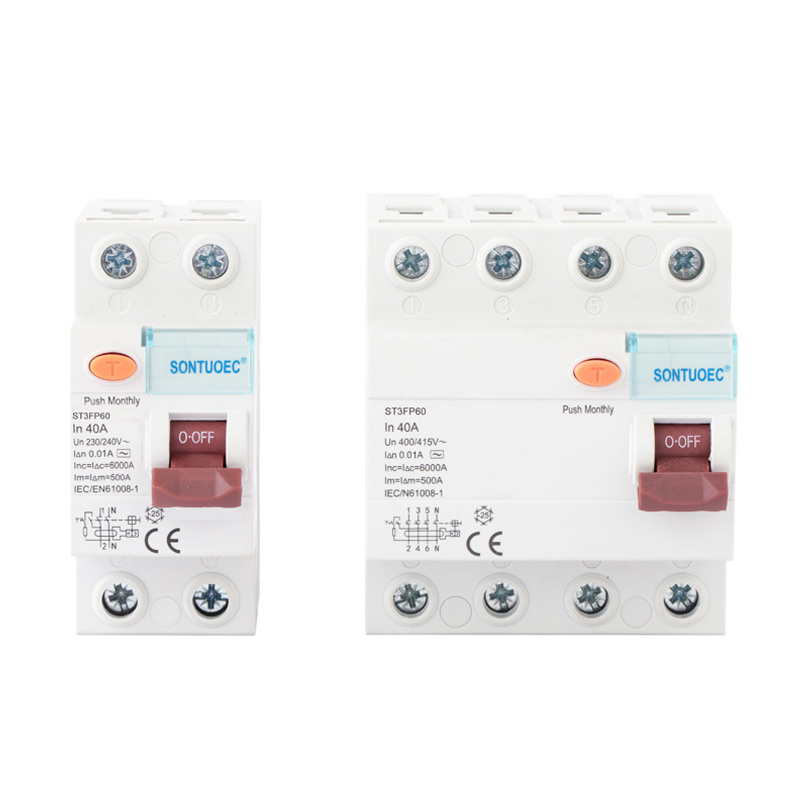

Malli:ST3FP60

Lähetä kysely

Tuotteen Kuvaus

Malli:	ST3FP60
Standardi	IEC61008-1
Jäännösvirtaominaisuudet:	Ja ja
Pole no.:	2p, 4p
Arvioitu virta:	16A, 25A, 32A, 40A, 63A;
Nimellisjännite:	230/400 V AC
Arvioitu taajuus:	50/60Hz
Nimellisjäännösvirta iδn:	10 mA, 30 mA, 100 mA, 300 mA, 500maa
Nimellisjäännös ei toiminut virta I ΔNO:	≤0,5iδn
Nimellis ehdollinen oikosulkuvirta Inc:	6000A
Arvioitu ehdollinen jäännös oikosulku Nykyinen IAC:	6000A
Komaattava kesto:	Hetkellinen laukaisu ≤0,1 sekuntia
Jäännös laukaisun virta -alue:	0,5iδn ~ iδn
Sähkömekaaninen kestävyys:	4000 sykliä
Kiinnitysmomentti:	2,0 nm

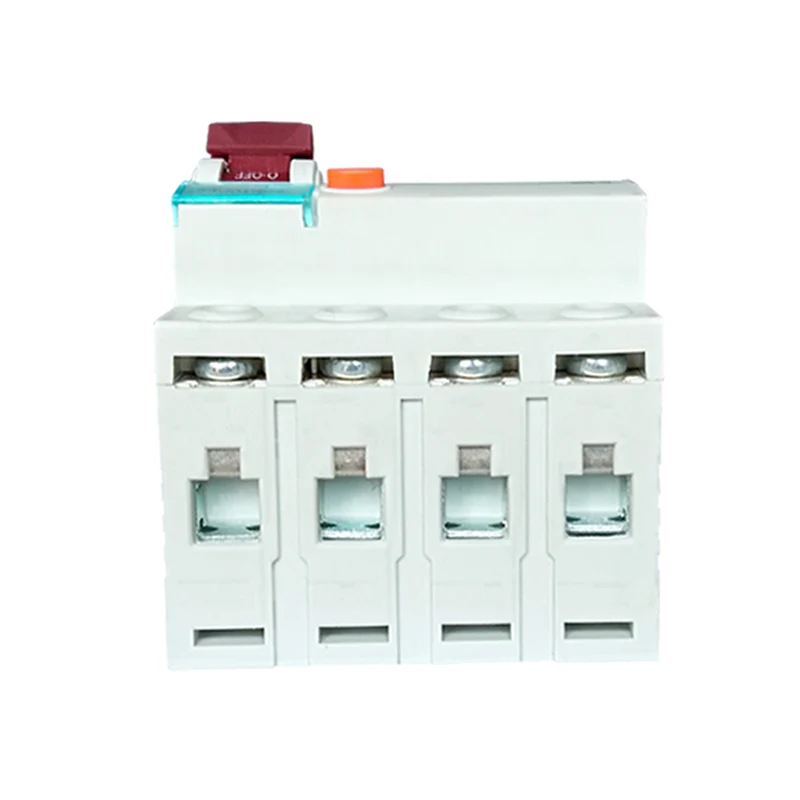

Yhteyspääte:	Ruuvin napapylväsliitin kiinnitys
Asennus:	35 mm Din -kiskon kiinnitys

Operaation periaate

Tämän katkaisijan toimintaperiaate perustuu nykyiseen tasapainoperiaatteeseen. Normaaliolosuhteissa piirin sisäänkäynnin ja poistumisen tulisi olla yhtä suuret kuin kuorman läpi kulkeva linja. Kuitenkin, kun linjalla on eristysvika tai kun ihminen joutuu kosketuksiin piirin kanssa, tämä voi johtaa virran vuotoihin, mikä tekee virrat piiriin ja siitä pois epätasapainossa. Tässä vaiheessa virtakatkaisijan sisällä oleva virtamuuntaja havaitsee tämän epätasapainoisen virran ja muuntaa sen sähköiseksi signaaliksi. Elektroninen piiri vahvistaa, vertaa ja käsittelee tätä signaalia, ja kun signaali saavuttaa esiasetetun kynnyksen, ts. Kun jäännösvirta saavuttaa tai ylittää 10 milliampia, katkaisija katkaisee piiri nopeasti.

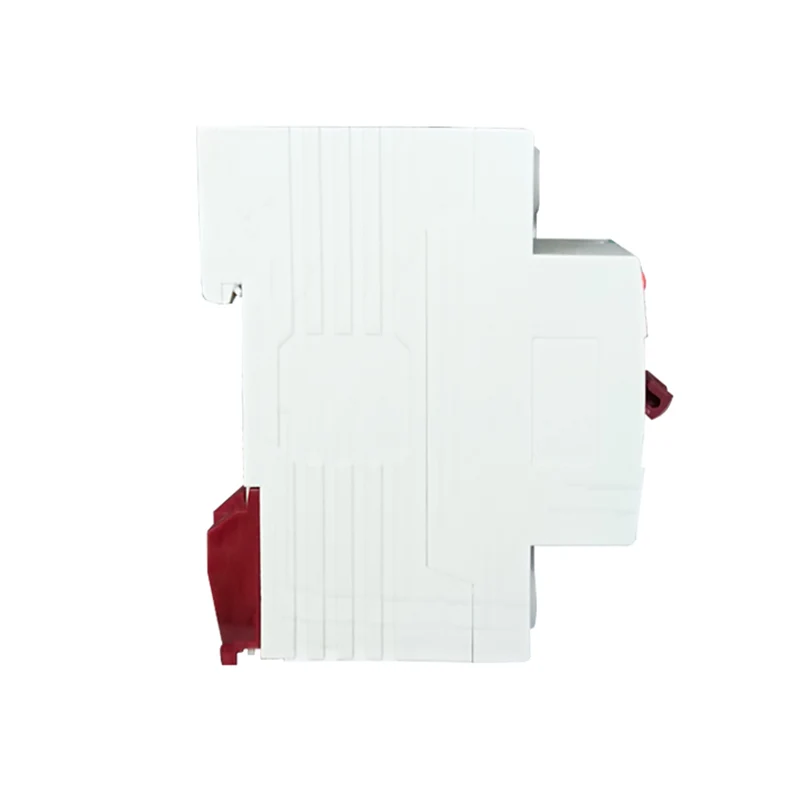

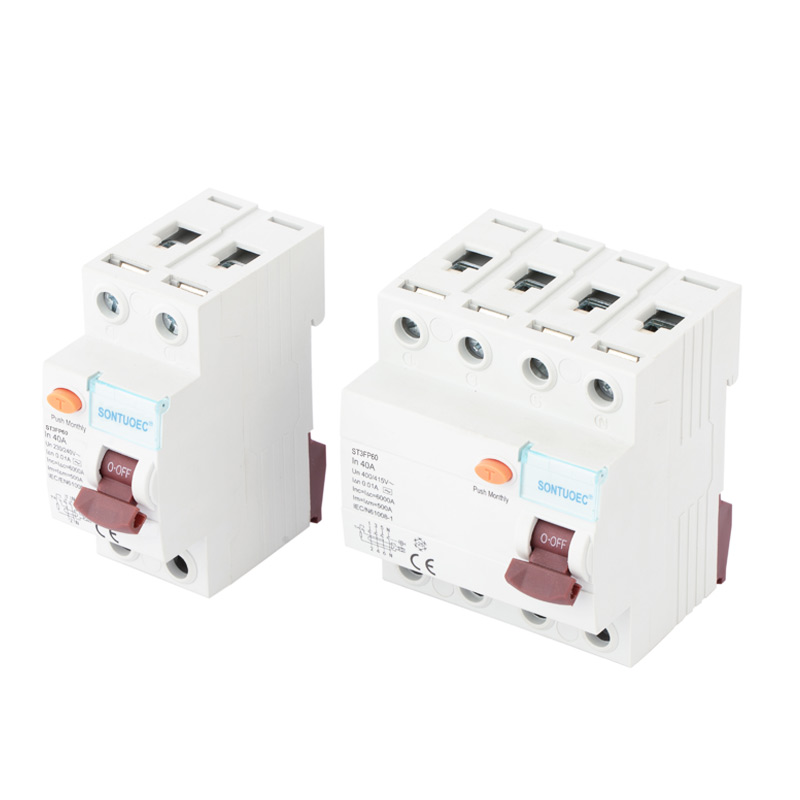

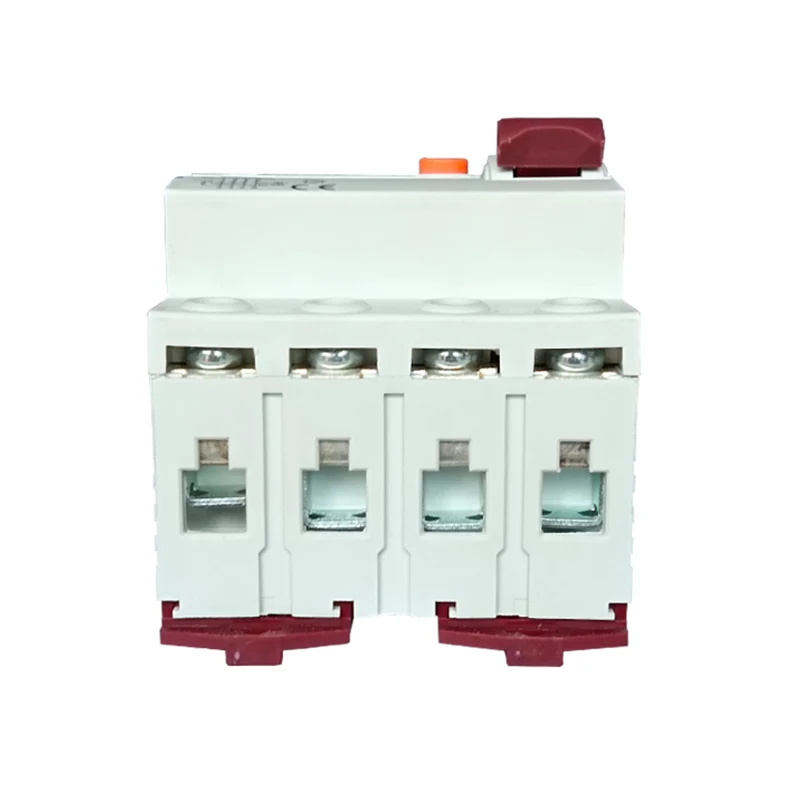

4P 40A/10mA Residual Current Circuit Breaker

Pääominaisuudet

Korkea herkkyys: Pystyy havaitsemaan pienen vuotovirran (10 mA) ja katkaisemaan piiri ajoissa sähköisten tulipalojen ja sähköiskimahahmojen estämiseksi.

Nopea vaste: Kun vuotovirta on havaittu, katkaisija katkaisee piirin hyvin lyhyessä ajassa (yleensä kymmenien millisekuntien sisällä).

Monipuolisuus: Perusvuotojen suojaustoiminnon lisäksi katkaisijalla voi olla myös ylikuormitus- ja oikosulkujen suojaustoiminnot.

Helppo asentaa ja ylläpitää: se yleensä hyväksyy modulaarisen suunnittelun, joka on helppo asentaa ja purkaa. Samaan aikaan sen yksinkertainen sisäinen rakenne helpottaa ylläpitämistä ja kunnostusta.
