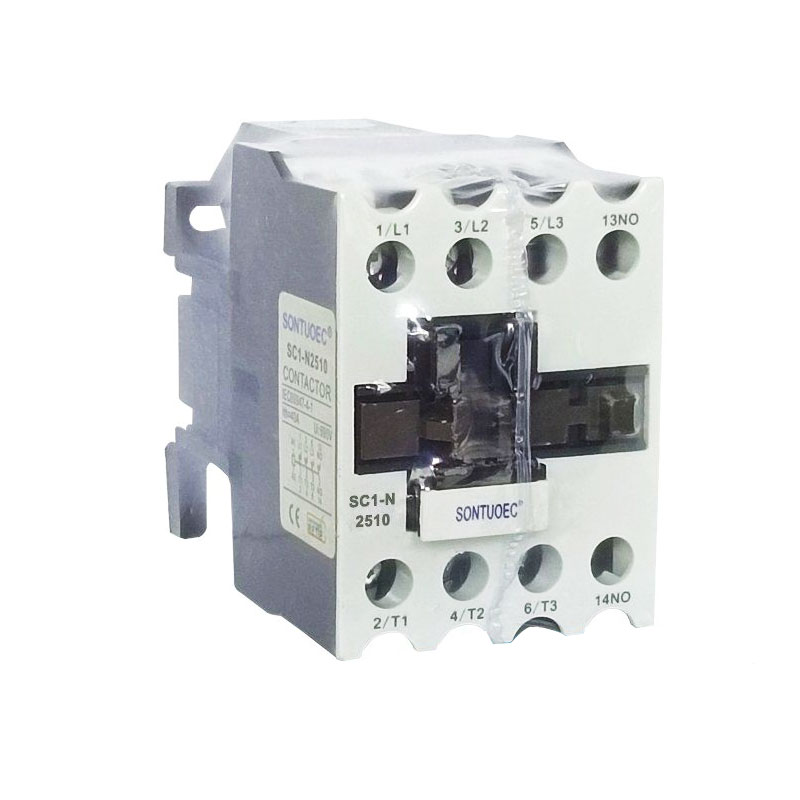

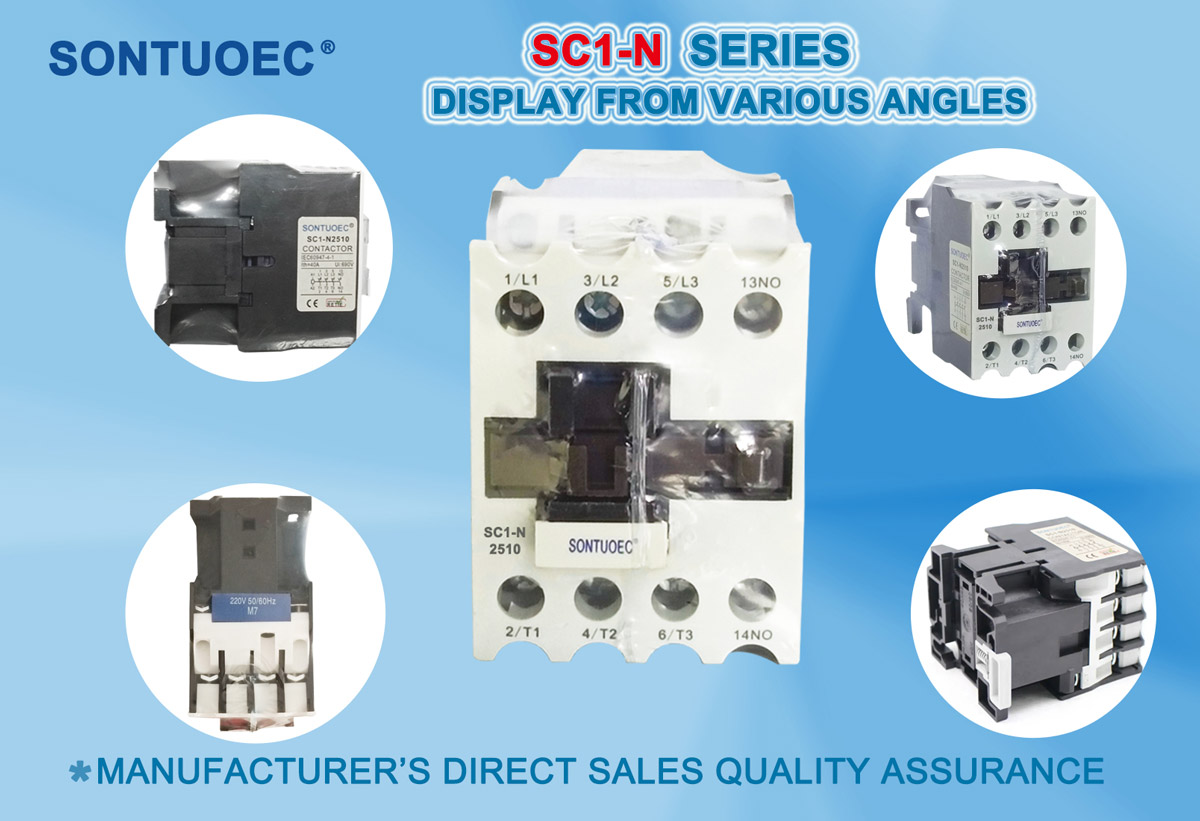

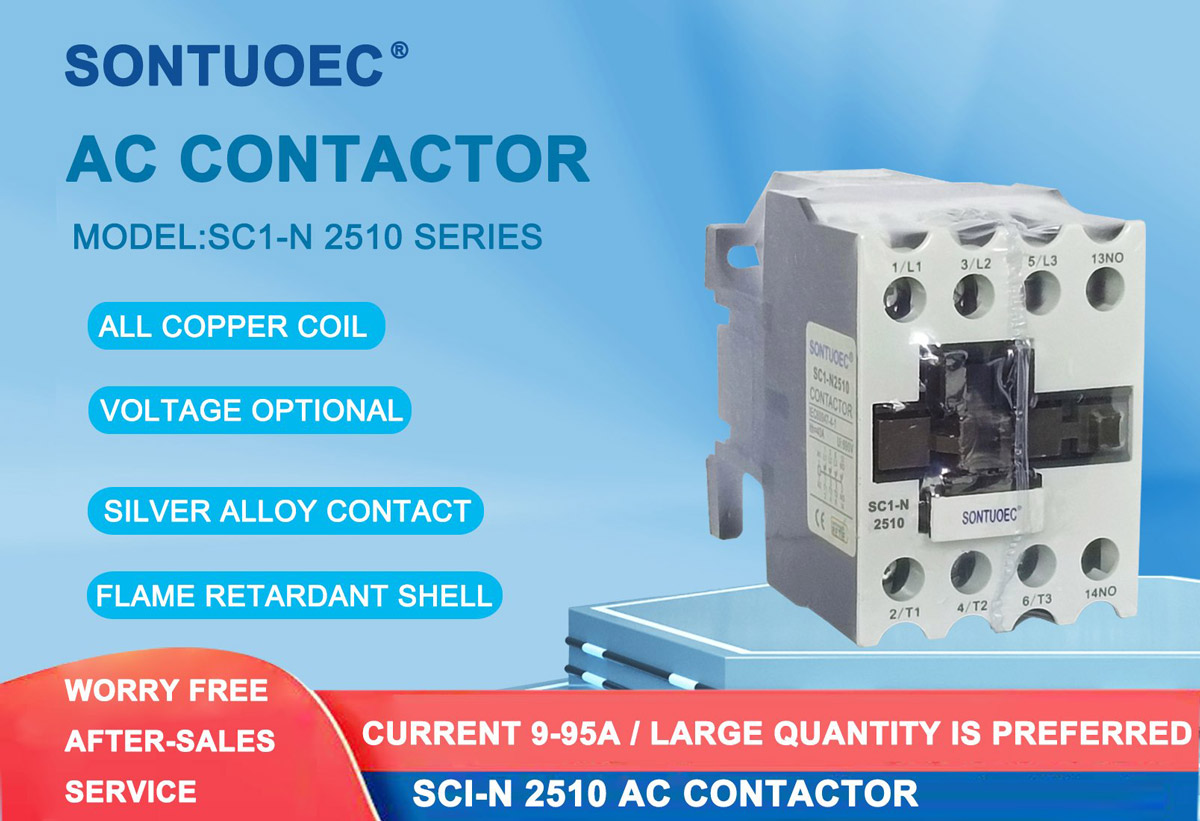

3-napainen AC-kontaktori on vaihtovirtakontaktori, jolla on kolme riippumatonta kosketusta (tai pylväää), joista kukin säätelee kolmivaiheisen tehojärjestelmän yhtä vaihetta. Sen päätehtävä on hallita kauko-ohjausta kolmivaiheisten moottorien tai muiden kolmivaiheisten kuormitusten käynnistämistä, pysäyttämistä ja kääntämistä. Hallitsemalla näiden kolmen kontaktin päälle ja pois päältä, se voi toteuttaa kolmivaiheisen piirin yhteyden ja katkaisun, mikä säätelee sähkökuorman työtilaa.

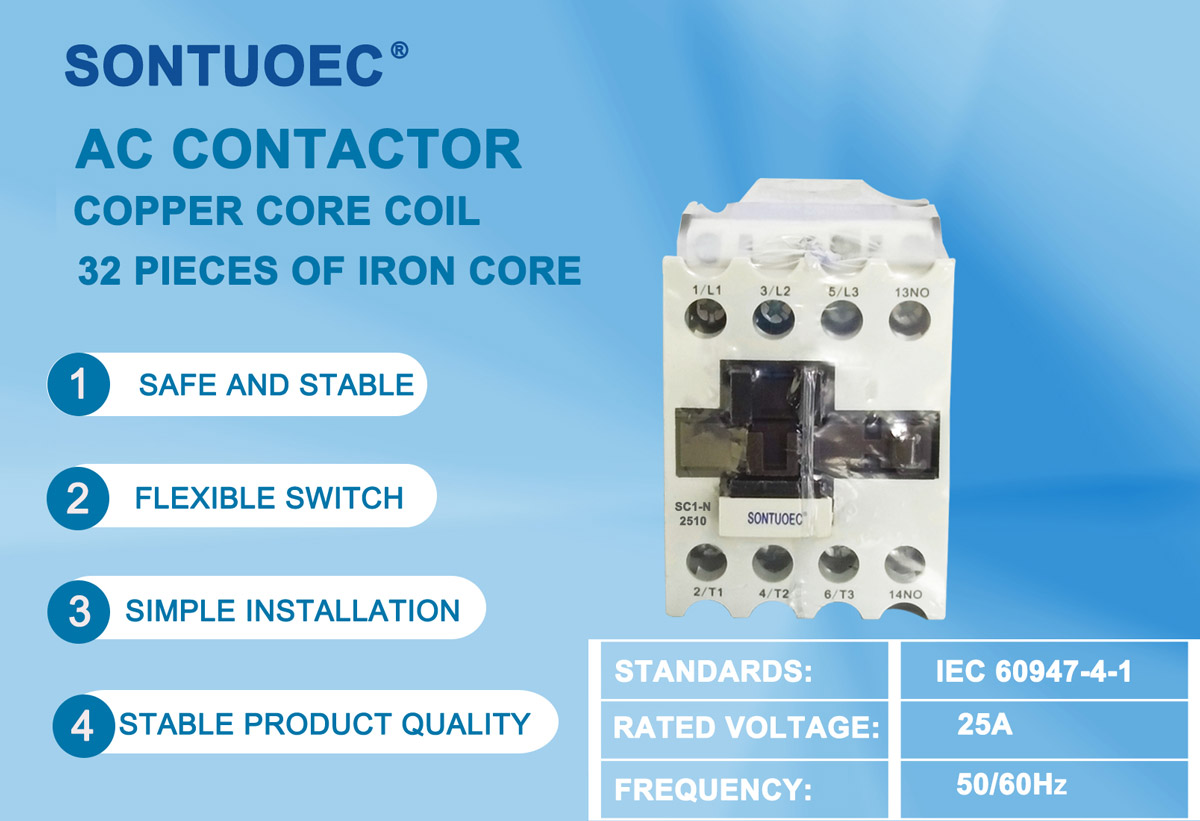

Malli |
2-vaiheen kapasiteetti |
Nimellislämmitysvirta 1. (a) |
|||||||
Nimellisvoima (KW) |
Arvioitu käyttövirta (a) |
||||||||
220 V-240V |
380-440V |
550 V |
660 V |
220-240V |
380V-440V |
550 V |
660 V |
||
SC1-N10 |
2.5 |
4.0 |
4.0 |
4.0 |
11 |
9 |
7 |
5 |
20 |
SC1-N11 |
3.5 |
5.5 |
5.5 |
5.5 |
13 |
12 |
9 |
7 |
20 |
SC1-N12 |
3.5 |
5.5 |
5.5 |
5.5 |
13 |
12 |
9 |
7 |
20 |
SC1-N20 |
5.5 |
11 |
11 |
7.5 |
22 |
22 |
17 |
9 |
32 |
SC1-N25 |
8.5 |
14 |
14 |
14 |
30 |
30 |
12 |
12 |
40 |
SC1-N35 |
12 |
20 |
20 |
20 |
40 |
40 |
17 |
17 |
40 |

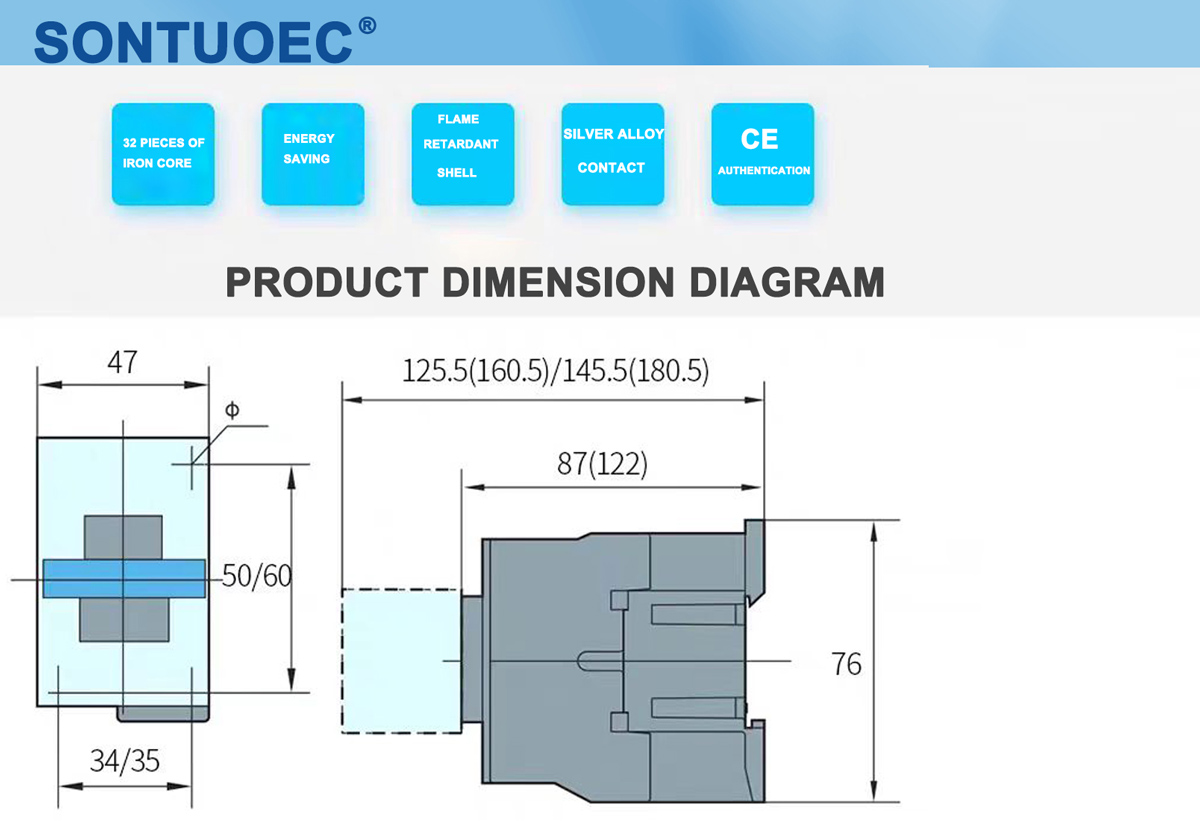

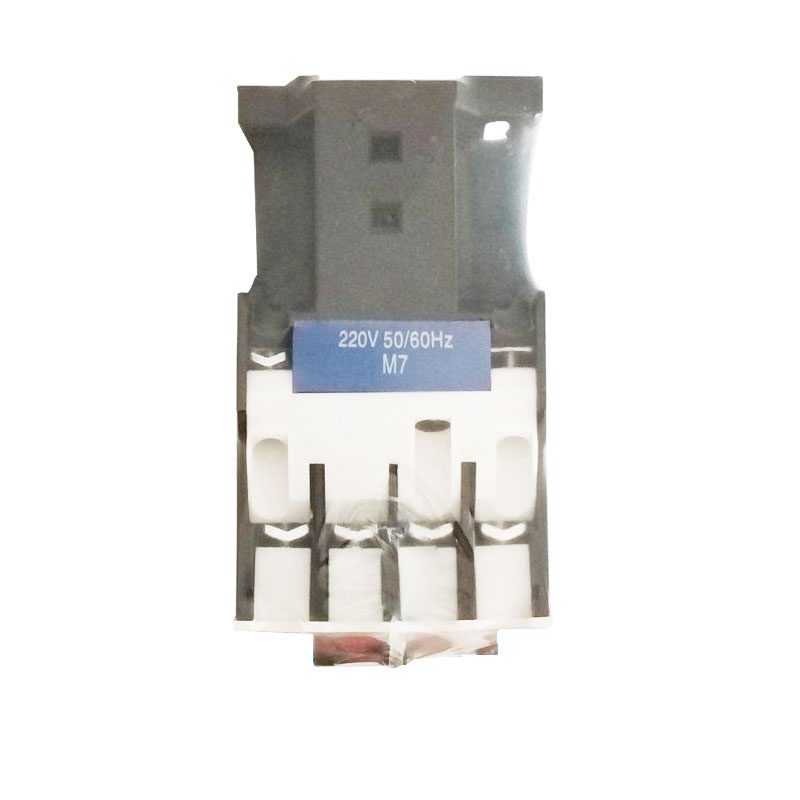

Rakenne:
Sähkömagneettinen järjestelmä: Sisältää komponentit, kuten kelat, ytimet jne., Joita käytetään magneettisen vuodon tuottamiseen kosketusjärjestelmän aukon ja sulkemisen ohjaamiseksi.
Yhteysjärjestelmä: Sisältää pääkontaktin ja apukontaktin. Pääkontaktia käytetään korkean virran kuljettamiseen, ja apukontaktiota käytetään ohjaussignaalien voimansiirron ja palautteen toteuttamiseen.
Kaaren sammutuslaite: Käytetään kaaren sammuttamiseen, joka syntyy, kun kosketus on irrotettu suojaamaan kosketusta vaurioilta.
Kuori: Käytetään sisäisten komponenttien suojaamiseen ulkoiselta ympäristöltä.
Työperiaate:
Kun kela on virrannut, rautaydin tuottaa magnetismin ja houkuttelee kosketusjärjestelmää sulkemaan, jolloin kolmivaiheinen piiri auki.
Kun kela on valettu, rautaydin menettää magneettisuuden ja kosketusjärjestelmä erottuu jousen vaikutuksesta kolmivaiheisen piirin irrottamiseksi.
Kolmanneksi, sovellus ja valinta
Sovellukset:
3 -napainen AC -kontaktoria käytetään laajasti teollisuusautomaatiossa, sähköjärjestelmässä ja rakennusautomaatiossa.
Sitä voidaan käyttää toimintojen hallintaan, kuten kolmivaiheisten moottorien aloittamiseen, pysäyttämiseen ja kääntämiseen.
Sitä voidaan käyttää myös sähköjärjestelmän kaukosäätimeen ja suojaamiseen.
Valinta:
Kun valitset 3 -napaista vaihtovirtakontaktoria, olisi otettava huomioon tekijät, kuten nimellisjännite, nimellisvirta ja kuormitustyyppi.
Nykyisen luokituksen tulisi olla suurempi tai yhtä suuri kuin kuorman enimmäisvirta.
Jännitteen luokitus tulisi mukauttaa sähköjärjestelmän jännitteen tasolle.
