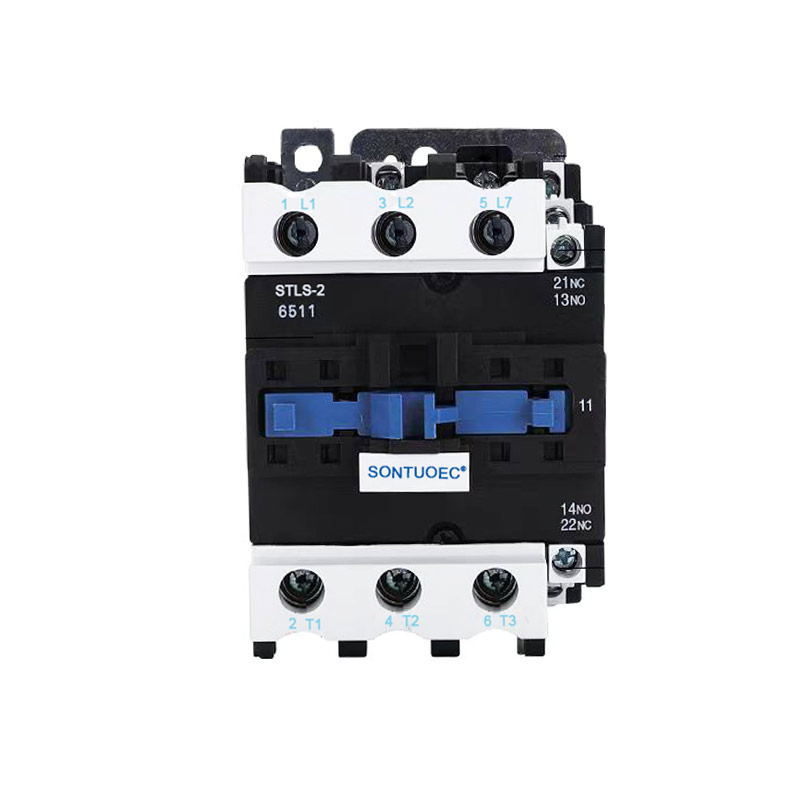

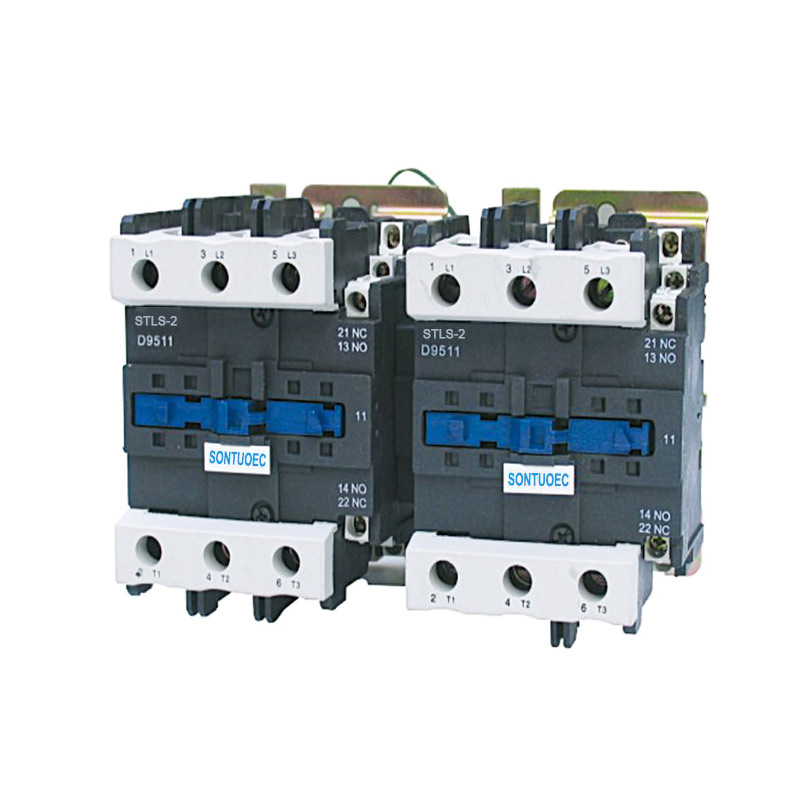

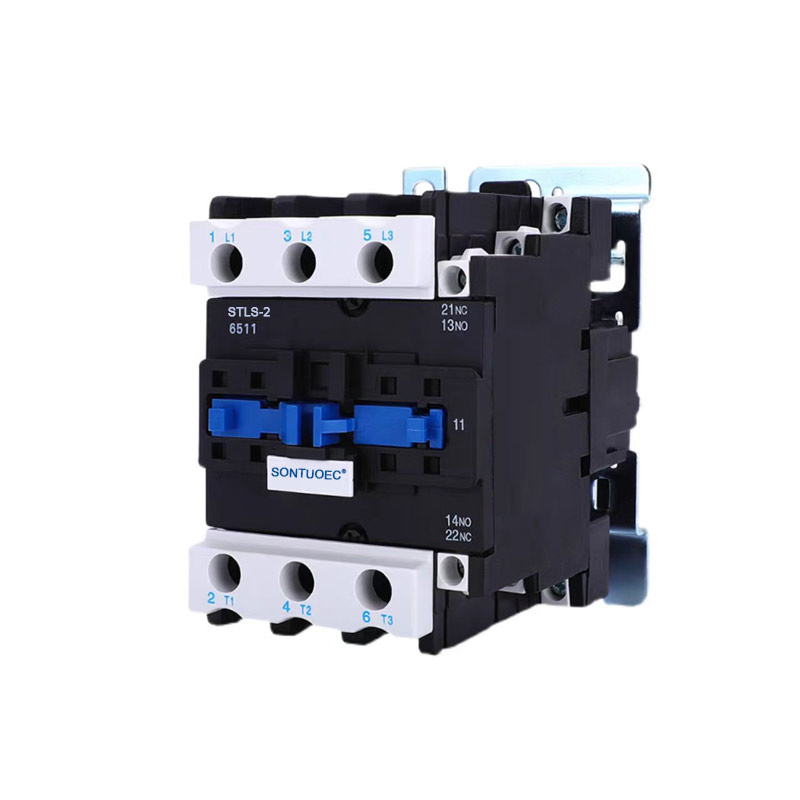

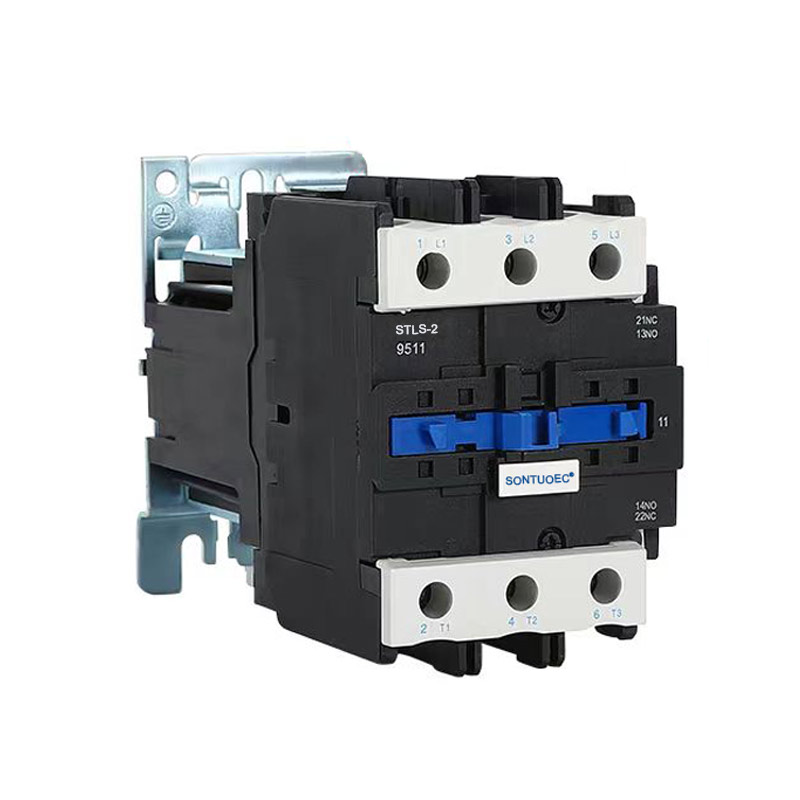

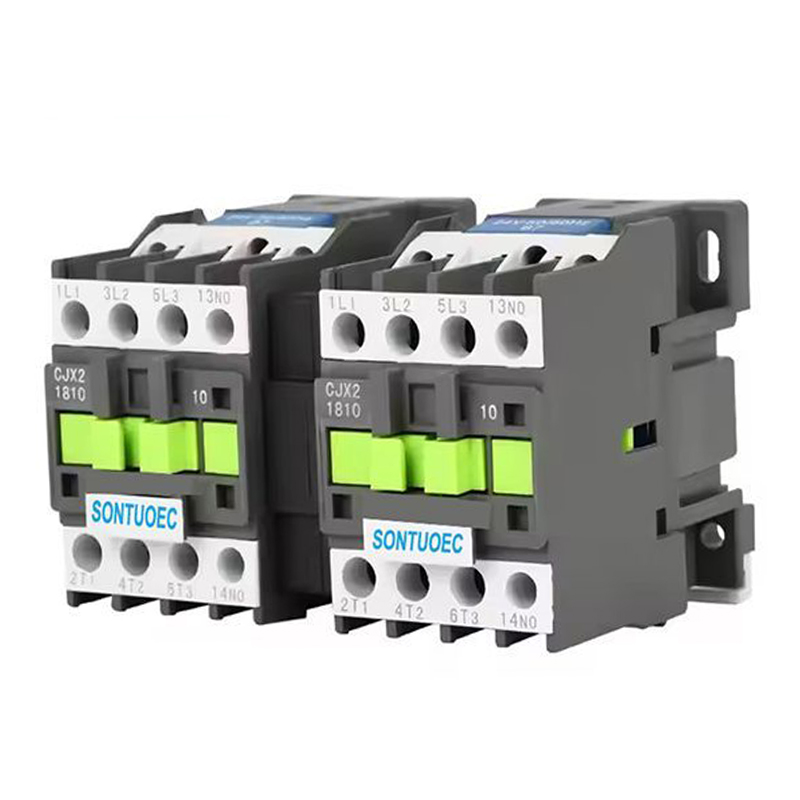

STLS-2 (CJX2) -sarjan mekaaninen lukituskontaktori soveltuu käytettäväksi piireissä nimellisjännitteeseen 660 V AC 50Hz, virta 620A, moottorin ohjaamiseksi. Tämä mekaaninen lukituslaite varmistaa kahden vaihtovelkakirjalainan kontaktin vaihdon. Se vastaa IEC60947-4-1 -standardeja.

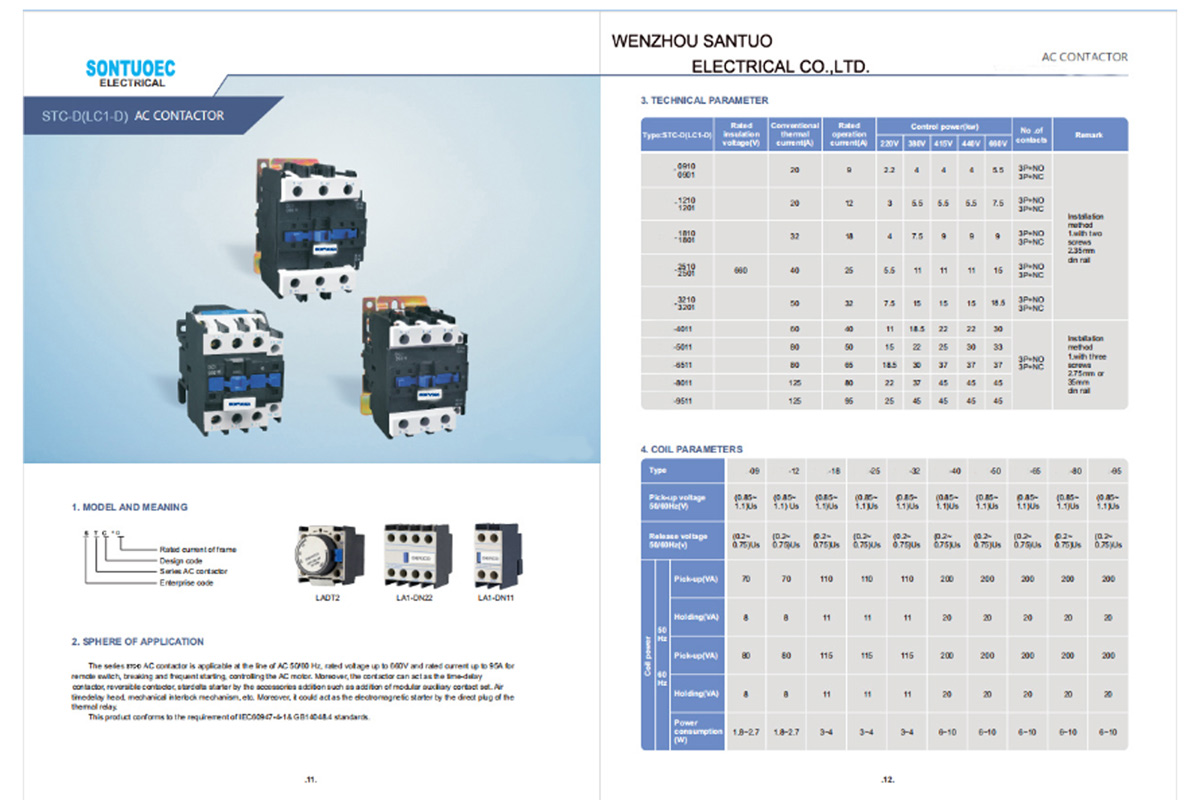

Tyyppi |
STLS-2 |
STLS-2 |
STLS-2 |
STLS-2 |
STLS-2 |
STLS-2 |
STLS-2 |
STLS-2 |
STLS-2 |
STLS-2 |
|
9 |
12 |
18 |
25 |
32 |
40 |
50 |
63 |
80 |
95 |
||
|
|
|
|
|
|
|
60 |
|
|
||
Nimellisvirta |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
|
tavanomainen lämpö |
20 |
24 |
32 |
40 |
50 |
60 |
75 |
80 |
110 |
125 |
|
nykyinen |
|||||||||||
Operatiivinen |
9 |
12 |
16 |
25 |
32 |
40 |
50 |
63 |
80 |
95 |
|
nykyinen |
|||||||||||
hallittu |
220 V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
Voima (KW) |
380 V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
415 V |
4 |
5.5 |
9 |
11 |
15 |
22 |
35 |
37 |
45 |
45 |
|
440 V |
4 |
5.5 |
9 |
11 |
15 |
22 |
30 |
37 |
45 |
45 |
|
660 V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
45 |
Huomautus |
Asennus |
Asennus |
|||||||||
Releet voivat käyttää kahta ruuvia |
Releet voivat kolme |
||||||||||

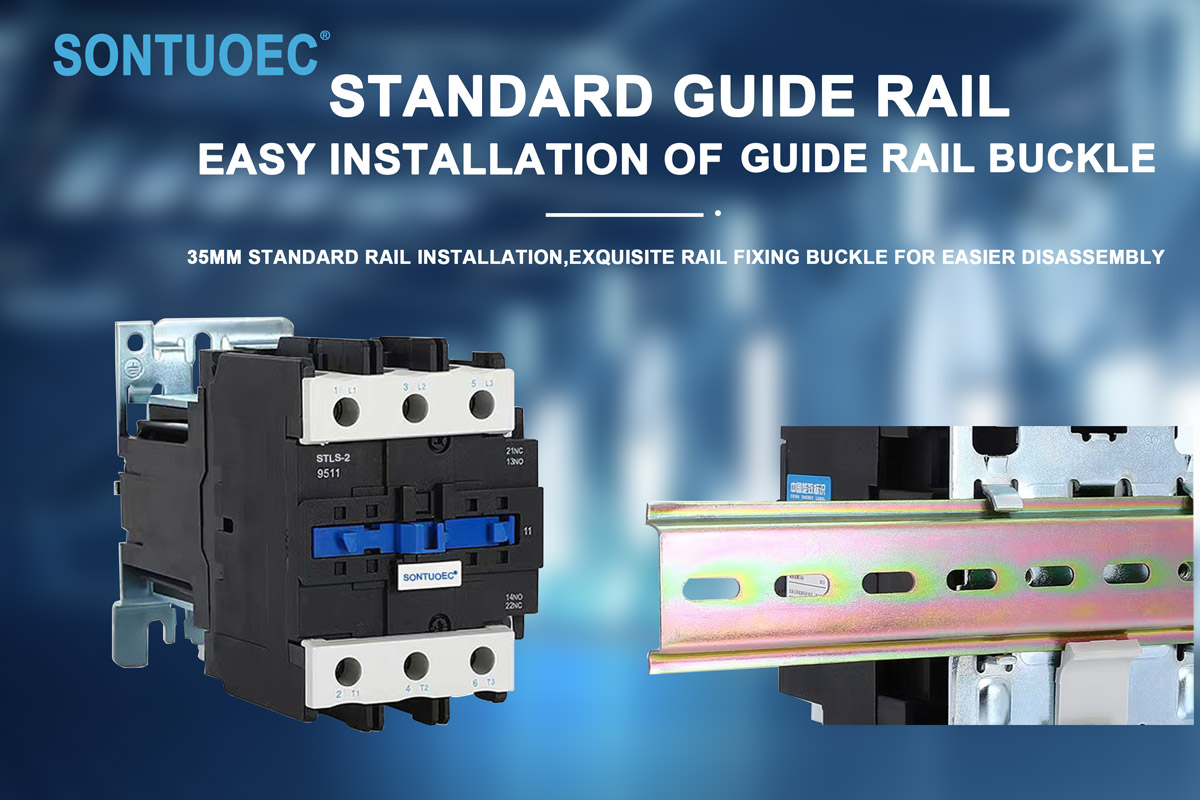

ja käytä myös 35 mm |
ruuvit ja käytä myös |
||||||||||
asennuskisko |
75 mm tai 35 mm: n asennus |
||||||||||
|
rautatie |

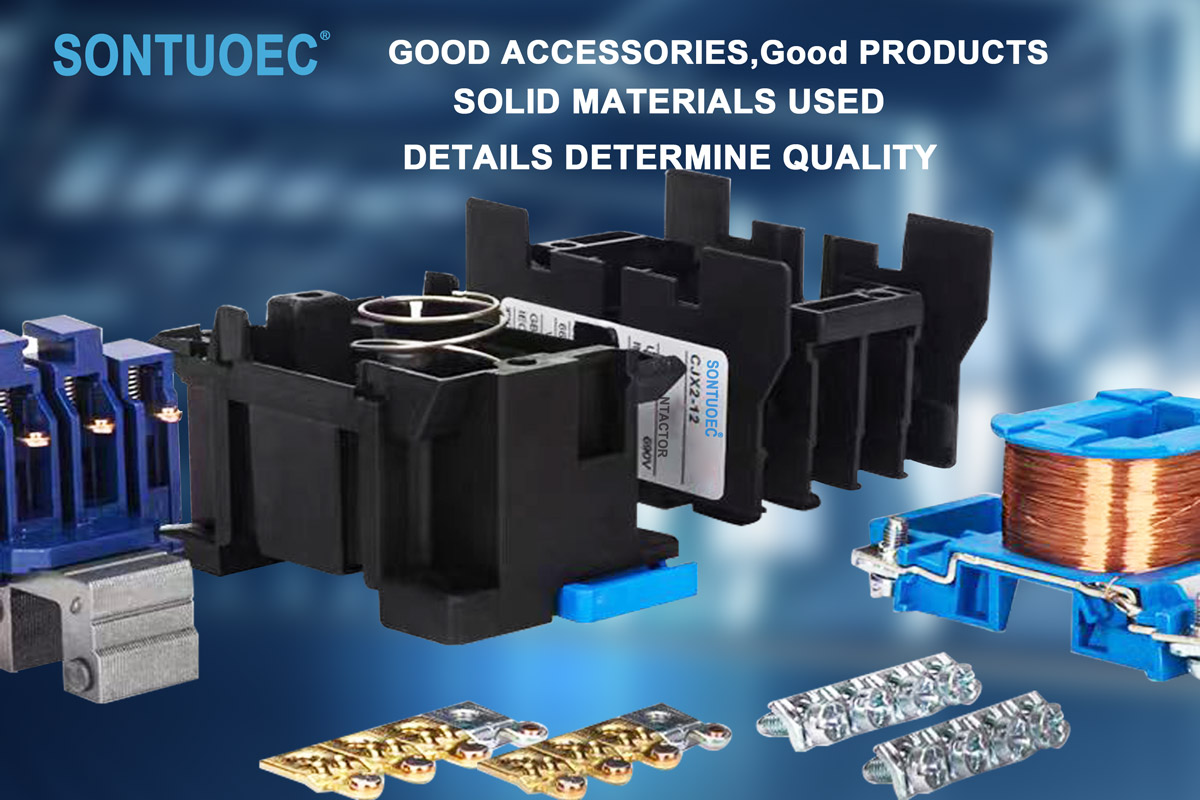

Rakenne:
3P AC -kontaktori koostuu yleensä sähkömagneettisesta järjestelmästä (mukaan lukien kela, ydin jne.), Kosketusjärjestelmästä (mukaan lukien pääkontakti ja ylimääräinen kosketus), kaaren sammutuslaite ja kuori ja muut osat. Niiden joukossa pääkontaktia käytetään korkean virran kuljettamiseen, ja apukontaktiota käytetään ohjaussignaalien voimansiirron ja palautteen toteuttamiseen.
Ominaisuudet:
Kolmella riippumattomalla kontaktilla se voi hallita kolmivaiheista tehoa ja yhtä nollaviivaa samanaikaisesti.
Kosketusjärjestelmä on valmistettu korkealaatuisista materiaaleista, joilla on hyvä johtavuus ja kulutuskestävyys.
Sähkömagneettisella järjestelmällä on riittävä imuvoima, jotta kontaktit voivat luotettavasti kytkeä ja vapauttaa.
Kaaren sammutuslaite voi tehokkaasti sammuttaa kaaren, joka on luotu, kun koskettimet katkaisevat, suojaamalla koskettimia vaurioilta.
STLS-2 (CJX2) -sarjan mekaaninen lukituskontaktori soveltuu käyttämiseen piireissä nimellisjännite jopa 660 V AC 50Hz tai 60Hz, nimellisvirta jopa 95A: iin saakka ja rikkoutumiseen, usein käynnistämiseen ja AC-moottorin ohjaamiseen. Yhdistettynä apukepposilohkoon, ajastimen viive- ja koneiden lukituslaitteeseen jne., Siitä tulee viiveen kontaktori, mekaaninen lukituskontaktori, Star-Delta Starter. Lämpöreleen avulla se yhdistetään sähkömagneettiseen aloittajaan. Kontaktori tuotetaan IEC 60947-1: n mukaan.

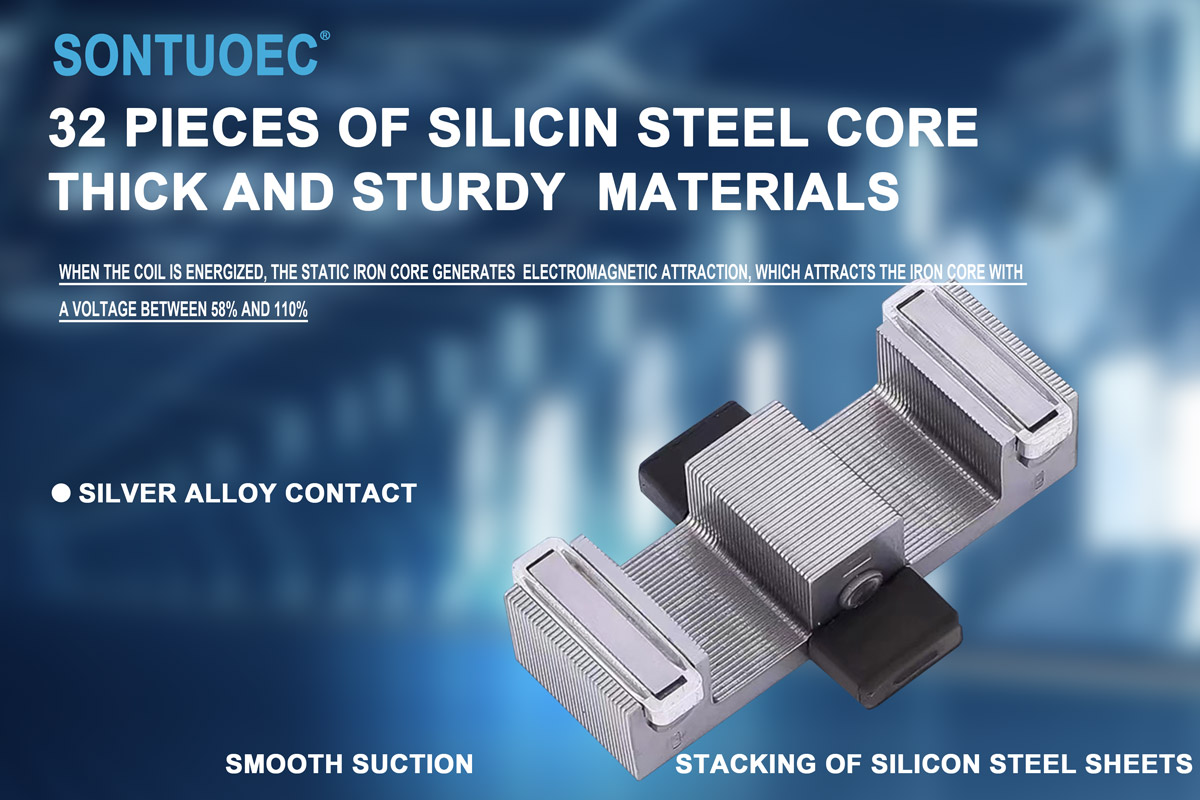

Kun 3P: n vaihtovirtakontaktorin kela on virrannut, rautaydin tuottaa magnetismin ja houkuttelee kosketusjärjestelmän sulkemaan, yhdistäen siten kolmivaiheisen virtalähteen ja nollajohdon. Kun kela on valettu, ydin menettää magnetisminsa ja kosketusjärjestelmä erottuu jousen vaikutuksesta, irrottaen siten kolmivaiheisen virtalähteen nollaviivasta. Tällä tavalla 3P AC -kontaktori voi toteuttaa sähkökuormien kaukosäätimen.
3P AC -kontaktoria käytetään laajasti erilaisissa voimajärjestelmissä, joiden on ohjattava kolmivaiheista tehoa ja yhtä nollaviivaa samanaikaisesti, kuten:
Teollisuusautomaatiokenttä: Käytetään moottorin käynnistyksen, pysäytys- ja käänteisten toimintojen hallintaan.
Sähköjärjestelmä: Käytetään kauko -ohjauksen ja sähköjärjestelmän suojaamiseen.
Rakennusautomaatio: Käytetään valaistuksen, ilmastoinnin ja muiden laitteiden alkamisen ja pysäyttämisen hallintaan.
