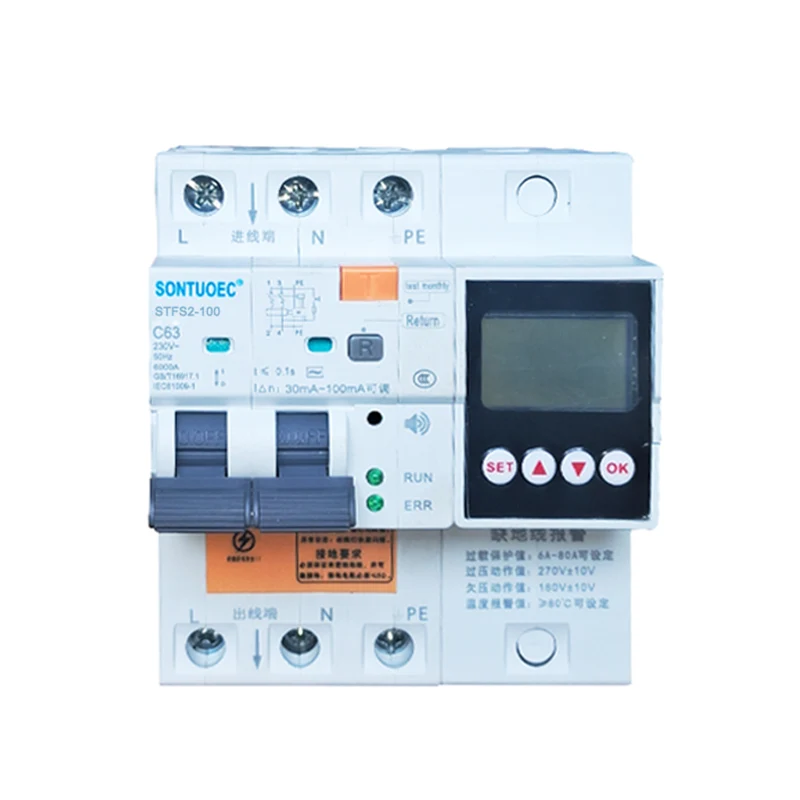

100a 2p 4p monitoiminen RCBO

STSF2-100 100A 2P 4P Multifunktionaalinen RCBO soveltuu AC 50/60Hz: lle, joka on nimellisarvo, jonka jännite on 230 V-400V ja nimellisvirta 100A, kun luona on sähkösuojattu tai sähköverkkovuodot. Kun vuoto, ylijännitys ja alajännite saavuttavat asetetut arvot, jäännösvirran katkaisija voi toimia nopeasti hyvin lyhyessä ajassa katkaisemaan virtalähteen nopeasti. Kun jäännösvirran katkaisijan valvontalämpötila saavuttaa asetetun arvon, valvontalanka johtoa ei ole kytketty. Yhdistettynä tuote säteilee hälytysäänen henkilöstön ja sähkölaitteiden turvallisuuden suojaamiseksi ja voi välttää Estä laitteiden vauriot, jotka aiheutuvat sähköverkon ylijännitteestä. On ylikuormitus, oikosulku, vuoto, ylijännitteen alajännite ja ylikuormitussuojaustoiminnot voidaan käyttää myös sähkölaitteiden kytkemiseen ja pois päältä normaaleissa olosuhteissa Valaistuspiirit, erityisesti sopivat teollisiin ja kaupallisiin valaistusjakelujärjestelmiin. Tuotteessa on pieni tilavuus, kompakti rakenne ja parempi kustannustehokkuus kuin muilla vastaavilla tuotteilla. Sillä on kaunis ulkonäkö, Korkea murtokyky tekee siitä hyvän valinnan kotitalouksien sähkönjakoon. Tämä tuote on GB/T 16917.1: n ja IEC 61009-1 -standardien kanssa ja on saanut CE-sertifikaatin.

Malli:STFS2-100

Lähetä kysely

Tuotteen Kuvaus

Malli	STFS2-100 Electroc Type
Jäännösvirta	Ac
Standardi	IEC/EN 61009-1
Nimellisherkkyys △ n	0,03,0,1,0,3
Pylväs	Pylväät: 1p+n+pe; 3p+n+pe
Nimellisvirta (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a, 80a, 100a
Nimellisjännite (v)	240/415 V; 230/400 V
Nimellisjäännösvirta	10 mA, 30 mA, 100 mA, 300 mA, 500maa
Arvioitu ehdollinen jäännös oikosulku nykyinen	6Ka
Elektro-makaaninen kestävyys	Yli 4000 sykliä
Toiminto:	vuotojen suojaus, Ylikuormitettu nykyinen suojaus, oikosulku, Jännitesuojassa, ylijännitesuojaus, Nimellisvirta/ jännite säädettävä, Lämpötilasuojaus ， Veden tunkeutumishälytys ja niin edelleen.

Ympäröivä ilman lämpötila ：

1. Ympäristön ilman lämpötila ei saa olla alle -5 1C, korkeintaan+40 ° C, ja päivittäisen keskiarvon arvo ei ole ylitä+35 C.

2. Korkeus: Asennuspaikan korkeus ei saa ylittää 2000m.

3.Tmosfäärinen olosuhteet

Ilma on puhdas, ja maksimilämpötilassa+40 'C ilman suhteellinen kosteus ei ole korkea yli 50%. Suurempi suhteellinen kosteus on sallittu alhaisemmissa lämpötiloissa, kuten+20 ° C: ssa,

Suhteellinen kosteus ei saisi ylittää 90%. Lämpötilan muutosten aiheuttaman satunnaisen kohtalaisen tiivistymisen vuoksi on kiinnitettävä huomiota asianmukaisten toimenpiteiden toteuttamiseen.

4. Asennusluokan asennusluokat ovat Li ja III

Pylväiden virta ja lukumäärä

100a: Tämä osoittaa, että RCBO on arvioitu 100 ampeerilla. Nykyinen luokitus on virran maksimiarvo, jota katkaisija voi kuljettaa jatkuvasti aiheuttamatta ylikuumenemista tai vaurioita.

2P, 4P: ”P” tarkoittaa tässä pylväiden lukumäärää, ts. Piirivaiheiden lukumäärää, joihin katkaisija voidaan kytkeä. 2P tarkoittaa, että katkaisija voidaan kytkeä kahteen piirivaiheeseen (yleensä tulipalo ja nolla), kun taas 4P tarkoittaa, että se voidaan kytkeä neljään piirivaiheeseen (yleensä kolmivaiheinen palo ja nolla).

Monitoiminen

Monitoiminen osoittaa, että tämä 100A 2P 4P Multifunktionaalinen RCBO on varustettu monilla suojatoiminnoilla. Perus ylikuormituksen ja oikosulun suojaamisen lisäksi se voi myös tarjota vuodon suojaa, alajännitesuojaa, ylijännitesuojaa ja niin edelleen. Lämpötilasuojaus ， Veden tunkeutumishälytys ， Säädettävä virta ja jännitteet Tämän suojauksen avulla RCBO voi tarjota kattavamman suojan piireille ja laitteille.

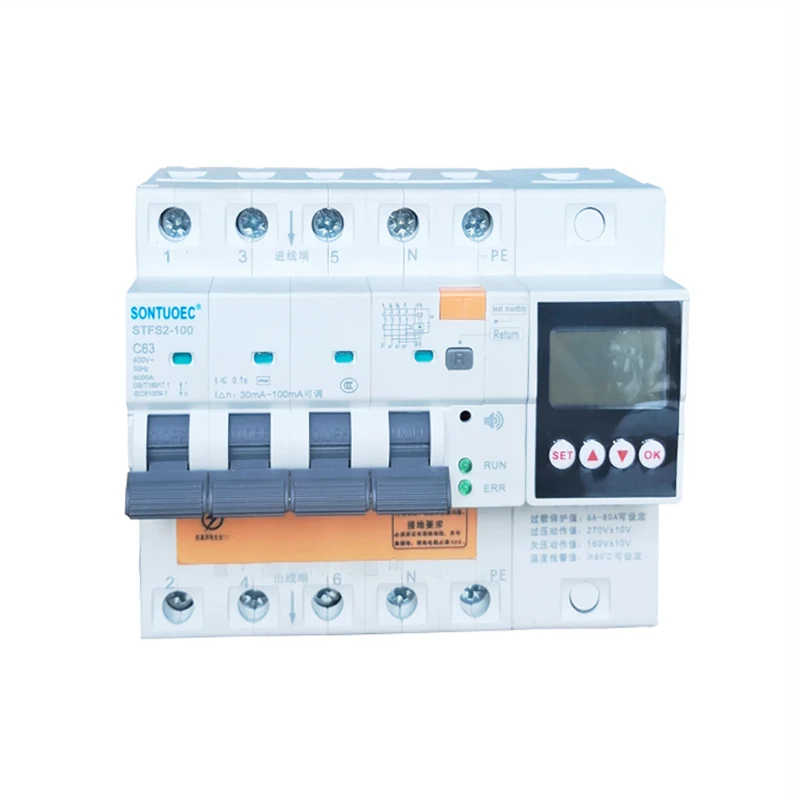

100A 2p 4p Multifunctional RCBO

Varoitus!

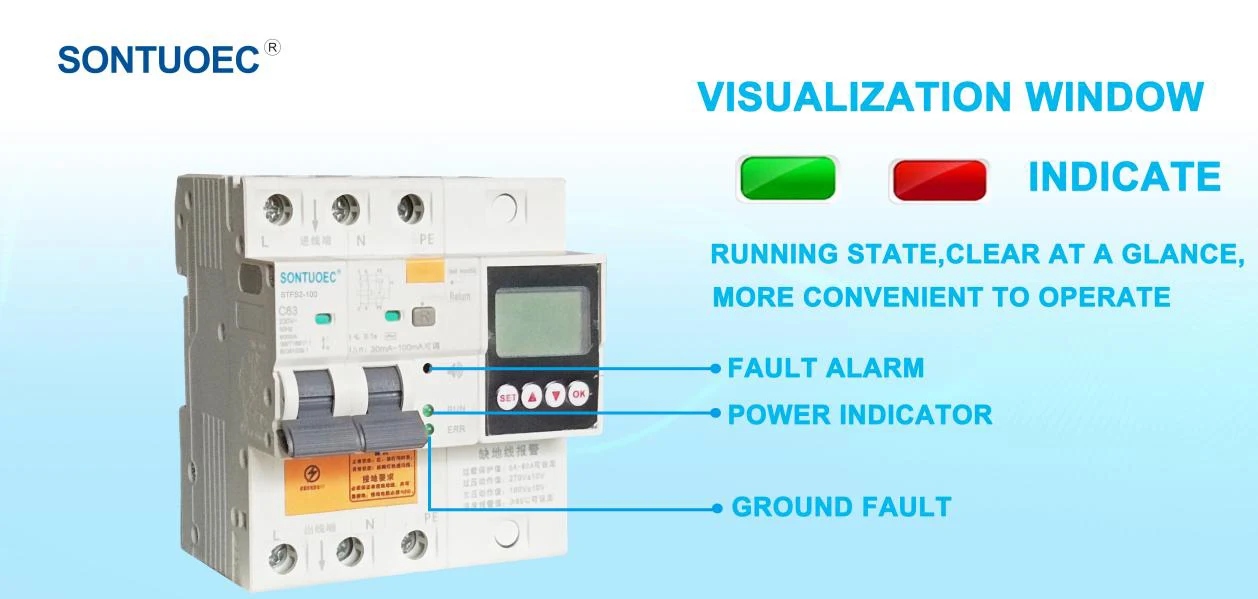

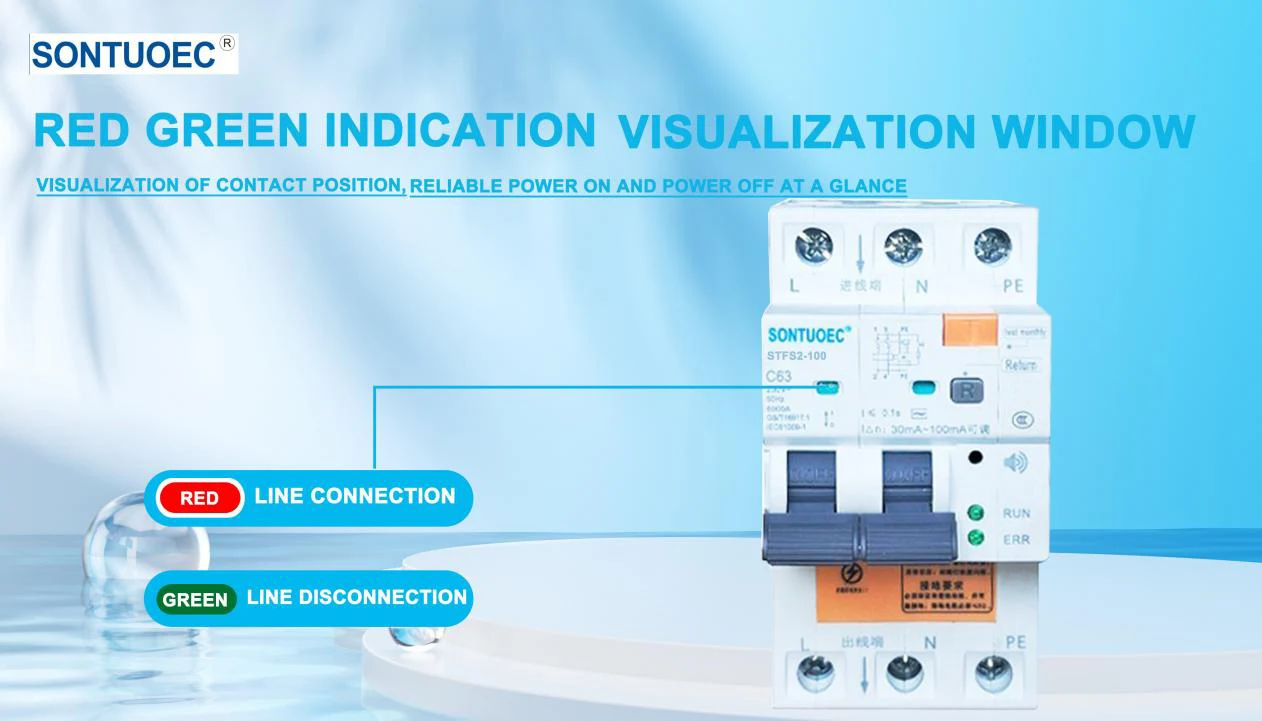

VAROITUS Normaali tila: Vihreä valo;

Epänormaali tila: valo on pois päältä

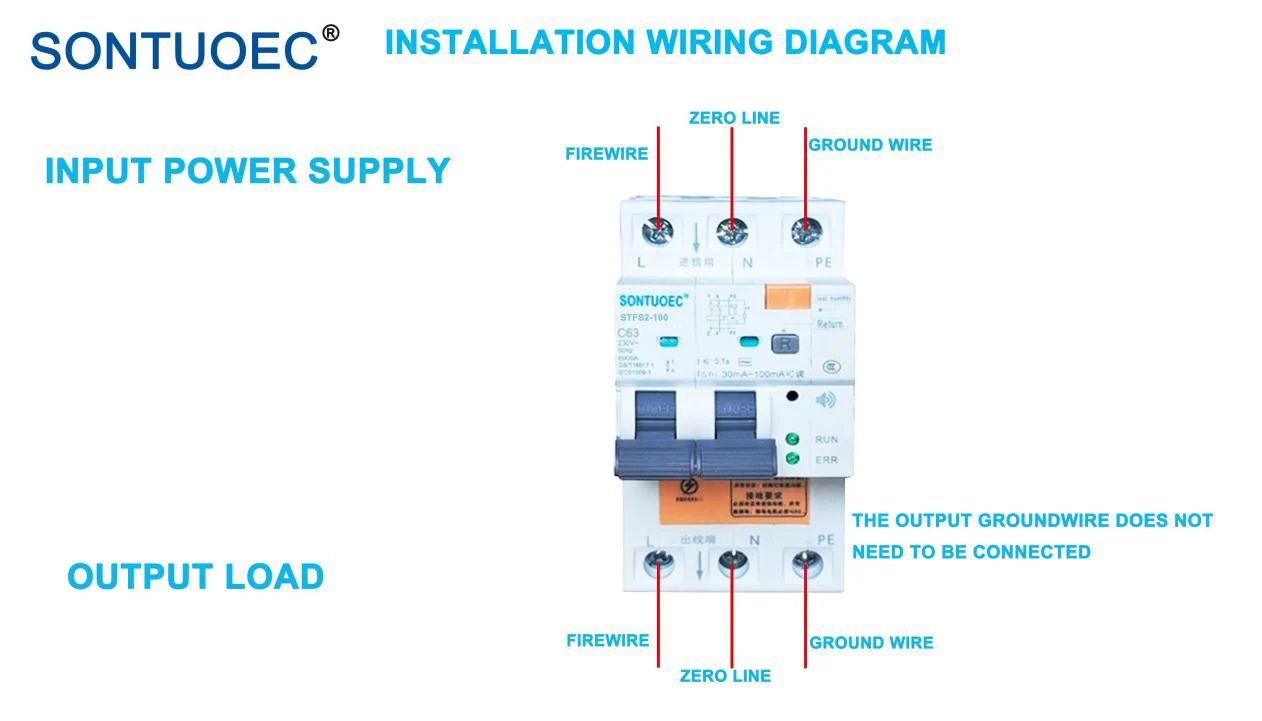

Maadoitusvaatimukset:

ITI on tarpeen varmistaa, että saapuva maadoituslanka ja maadoituslanka on ja maadoitusvastuksen on oltava s 5q!

Sovellusskenaario

Koska RCBO: lla on erilaisia suojatoimintoja, sitä käytetään usein piireissä, jotka vaativat henkilökohtaista turvallisuutta, kuten valaistuksen, heikon voiman ja sähkölaitteiden sähköpiirit kodeissa ja julkisissa paikoissa. Näille paikkoille on usein ominaista vesi ja kosteus, mikä voi helposti aiheuttaa vuotoonnettomuuksia. Lisäksi RCBOa voidaan käyttää myös teollisissa sähköjärjestelmissä, joissa inhimilliset turvallisuus on edellytys, kuten perifeeriset valonhallintapiirit, tutkajärjestelmät ja geologiset etsintävälineet.
