LC1-N-tyyppinen AC-kontaktori

LC1-N-tyypin AC-kontaktorit ovat sopivia käytettäväksi piireissä, joissa AC 50Hz tai 60Hz, jännitteet jopa 660 V (jopa 690 V: n jopa joihinkin malleihin) ja virtauksia jopa 95A. Sitä käytetään piireiden kytkemiseen ja rikkomiseen pitkien matkojen kautta sekä AC -moottorien usein käynnistämiseen ja ohjaamiseen.

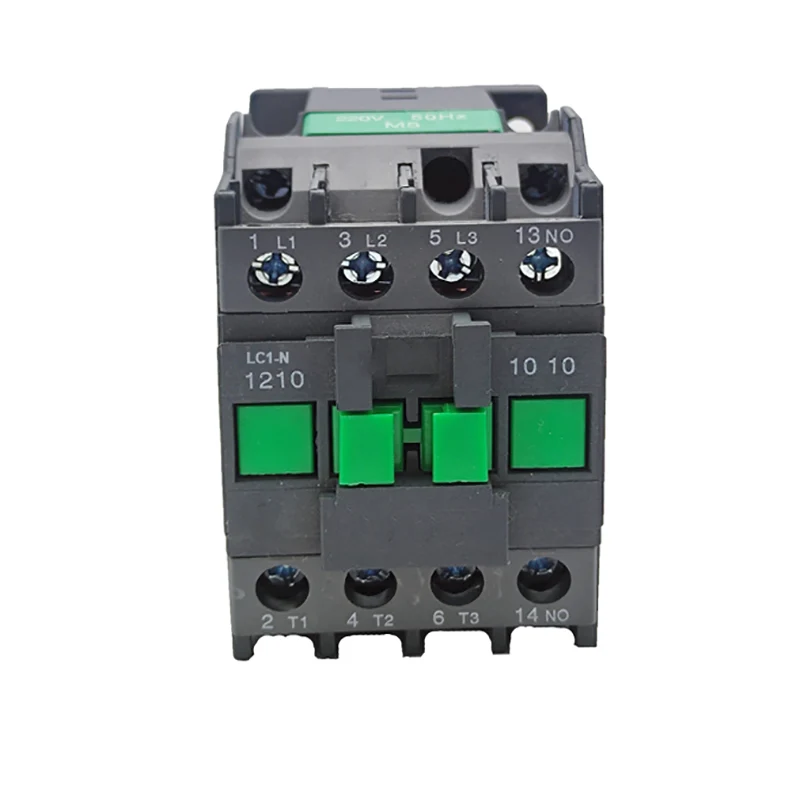

Malli:LC1-N1210

Lähetä kysely

Tuotteen Kuvaus

Tyyppi		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Arvioitu työvirta (a)	AC3	9	12	18	25	32	40	50	65	80	95
Arvioitu työvirta (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-vaiheinen standardivoiman arviointi moottorit 50/60Hz: n inc-kategorinen AC-3	220/230 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nimellislämpövirta (A)		20	20	32	40	50	60	80	80	125	125
Sähköelämä	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Sähköelämä	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekaaninen elämä (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Yhteystietojen lukumäärä	3p+ei					3p+nc+ei
Yhteystietojen lukumäärä	3P+NC					3p+nc+ei

Rakenteelliset piirteet

Modulaarinen suunnittelu: LC1-N-tyypin AC-kontaktori hyväksyy modulaarisen suunnittelun täydellisellä toimintoyhdistelmällä, mikä on kätevää käyttäjille valita ja yhdistää heidän tarpeidensa mukaan.

Sähkömagneettinen järjestelmä: mukaan lukien sähkömagneettinen kela ja rautaydin, joka on tärkeä osa kontaktoria, luottaen siihen, että se luottaa kontaktien sulkemiseen ja katkaisuun.

Yhteysjärjestelmä: Sisältää pääkontaktin ja apukontaktin. Pääkontaktia käytetään pääpiirin kytkemiseen ja rikkomiseen ja suuremman virran ohjaamiseen; Yliopisto kosketus on ohjauspiirissä vastaamaan erilaisten ohjausmenetelmien vaatimuksia.

Kaaren sammutusjärjestelmä: Varustettu kaaren sammutuslaitteella, yleensä puoliksi suljettuna pitkittäisellä rako-savikaaren sammutuspeitteellä ja varustettu vahvalla magneettisella puhalluskaaripiirillä varmistaaksesi, että kaaren tuottaman piirien katkaisemiseksi kosketukset sammuttavat luotettavasti, vähentävät kaarin vaurioita kosketuksissa.

Operaation periaate

Kun ohjauspiiri on virrannut, sähkömagneettinen kela tuottaa magneettikentän, joka houkuttelee rautaydintä koskettaa koskettimet sulkemaan, yhdistäen siten kompressorin pääpiirin. Kun ohjauspiiri on poistunut, magneettikenttä katoaa, rautaydin nollataan jousen vaikutuksen alla, kosketus irrotetaan ja myös kompressorin pääpiiri irrotetaan.

Tärkeimmät tekniset parametrit

Nimellisohjausvirtalähteen jännite: mukaan lukien 24 V, 48 V, 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600V, 660 V ja muut vaihtoehdot.

IMU -jännite: Yleensä (0,85 ~ 1,1) kertaa nimellisohjausjännite.

Vapautusjännite: Yleensä (0,2 ~ 0,75) kertaa nimellisohjausjännite.

IMU -aika: Mallista riippuen imuaika vaihtelee yleensä välillä 12 ~ 35 ms.

Julkaisuaika: Jälleen julkaisuaika vaihtelee mallista riippuen, yleensä välillä 4 ~ 20 ms.

Sähköikä: AC-3-käyttöluokassa sähköikä voi olla satoja tuhansia kertoja miljooniin kertoja.

Mekaaninen käyttöikä: Mekaaninen käyttöikä on tyypillisesti miljoonien ja 10 miljoonan syklien välillä.
