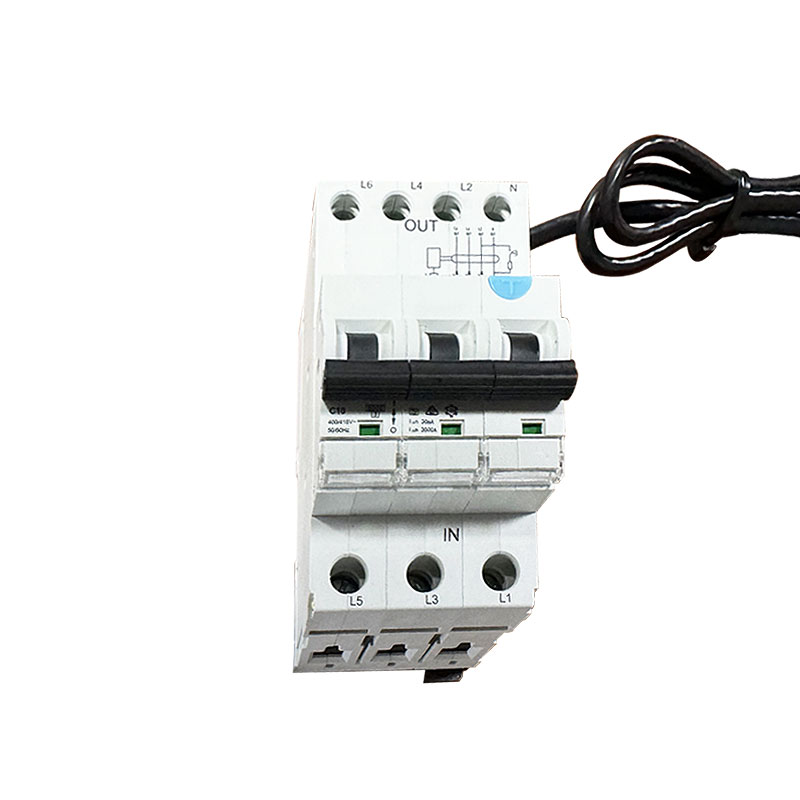

6KA 3P+N vuotokatkaisija A (AC) -tyyppinen RCBO kaapelilla

SontuOEC on yksi kiinalaisista toimittajista/valmistajista, jotka ovat erikoistuneet erilaisten pienten sähkölaitteiden 6KA 3P+N -vuotokatkaisijan A (AC) tyyppisen RCBO: n tuotantoon kaapelilla käytetään pääasiassa AC 50Hz: ssä (60Hz), nimellisjännite 110/220V, 120/240V, nimellisvirta 6a 40A: n matalajännitteen jakelujärjestelmä. RCBO STRO3-40L on yhtä suuri MCB+RCD -toiminnolla; Sitä käytetään sähköiskun suojaamiseen ja ihmisen epäsuoraan kosketussuojaan, sähkölaitteiden suojaan, kun ihmiskeho koskettaa sähköä tai sähköverkkovuotovirtaa ylittää määritetyn arvon sekä kuormituksen ja oikosulun suojaamisen yli.

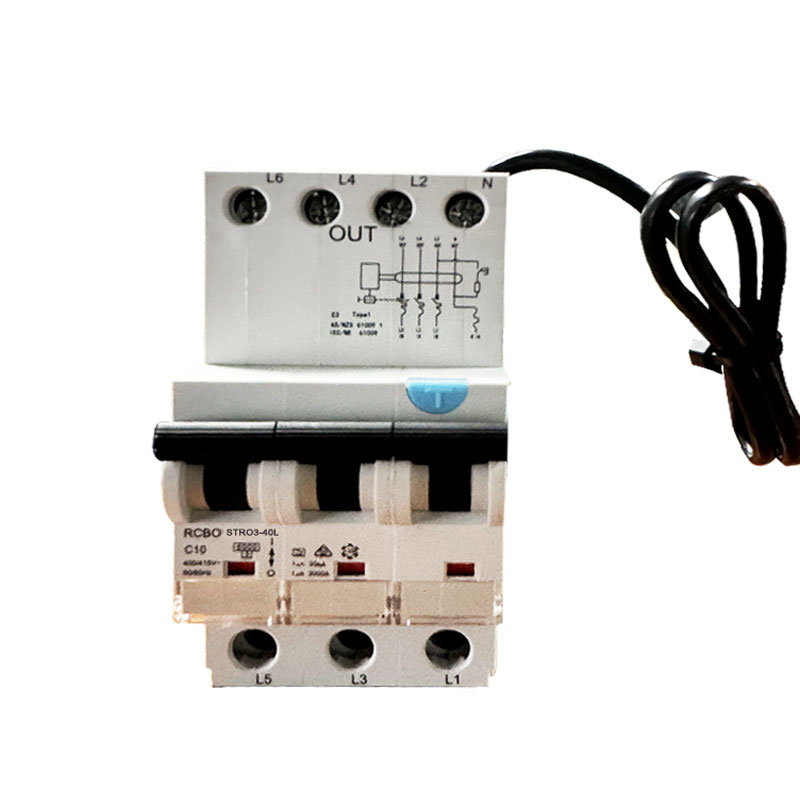

Malli:STRO3-40L

Lähetä kysely

Tuotteen Kuvaus

Tekniset tiedot:

Sandari

IEC/EN61009-1

Sähköominaisuudet

Tyyppi (aalto maapallon vuoto havaittu)

Sähkömagneettinen tyyppi

Nimellisvirta

Ja ja

Pylväät

(1p+n)

Nimellisjännite

110/220,120 V

Arvioitu virta:

6,10,16,20,25,32,40a

Nimellisherkkyys i △ n

0,01,0,03,0,1

Eristysjännite käyttöliittymä

500

Arvioitu jäännösten valmistus ja

500

murtokapasiteetti i △ m

Oikosulkuvirta i △ c

6000

SCPD -sulake

6000, 10000a

Bitmapbitmapbitmapbitmap

Nimellistaajuus

50/60

Pilaantumisaste

Mekaaniset ominaisuudet

Sähkö- elämä

4000

Mekaaninen elämä

4000

Suojeluaste

IP20

Ympäristön lämpötila

ºC

-5 ~+40 (erityinen sovellus katso lämpötilan kompensointikorjaus)

(päivittäisen keskiarvon ≤35ºC) kanssa)

Säilytyslämpötila

ºC

-25 ~+70

Asennus

Terminaali yhteystyyppi

Kaapeli/U-tyyppi Vähäkysivi/PIN-tyyppinen bisar

Kaapelin ylä-/alaosa

mm²

Awg

18-5

Päätekoko ylä-/pohja kirsko

mm²

Awg

18-5

Kiristysmomentti

N^*m

Palloja

Asennus

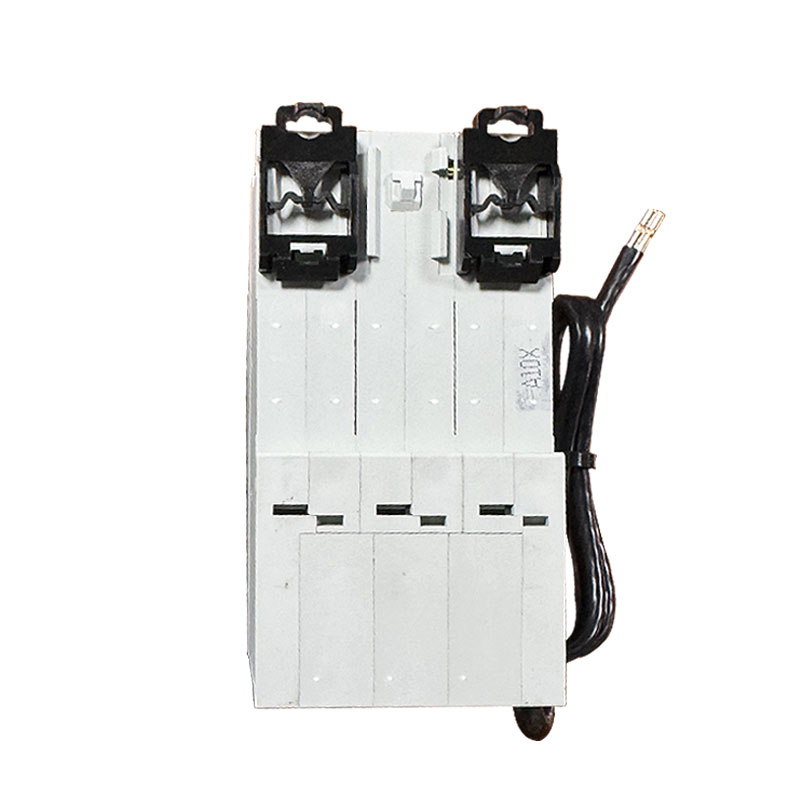

-Lla DIN -kisko EN 60715 (35 mm) Fast Clip -laitteen avulla

Yhteys

-Sta ylä- ja alaosa

Pääominaisuudet ja toiminnot

Jäännösvirran suojaus: Kun jäännösvirta (ts. Vuotovirta) piirissä saavuttaa esiasetun arvon, RCBO pystyy toimimaan nopeasti piirin katkaisemiseksi, estäen siten sähköiskuonnettomuudet ja sähköpalot.

Ylikuormitussuoja: Kun piirin virta ylittää RCBO: n nimellisvirran, se pystyy katkaisemaan piirin tietyn ajan kuluessa, estäen siten ylikuormituksen aiheuttamat piiri- tai paloonnettomuudet.

Oikosuoja: Kun piirissä tapahtuu oikosulku, RCBO voi toimia nopeasti oikosulun virran katkaisemiseksi ja piirin ja laitteiden turvallisuuden suojaamiseksi.

B-tyypin vapautusominaisuudet: Kuten edellä mainittiin, B-tyypin RCBO: t ovat erityisen sopivia kuormituksille, jotka eivät ole herkkiä hetkellisille ylikuormituksille, mutta herkkä pitkittyneille ylikuormituksille.

Sovellusskenaariot

6KA 3P+N Vuotokatkaisija A (AC) -tyyppinen RCBO kaapelilla käytetään laajasti paikoissa, joissa vaaditaan erilaisia piirinsuojatoimintoja, etenkin niitä piirejä, jotka käyttävät kuormia, joilla on erityisiä vaatimuksia ylikuormitusominaisuuksille. Esimerkki:

Asuin- ja kaupalliset rakennukset: Käytetään valaistuspiirien, pistorasioiden jne. Suojaamiseen henkilökohtaisen turvallisuuden ja laitteiden turvallisuuden varmistamiseksi.

Teollisuuspaikat: Erilaisten teollisuuslaitteiden, kuten vastuslämmittimien, hehkulamppujen jne. Suojaamiseksi, ylikuormituksen tai vuotojen aiheuttamien laitteiden vaurioiden tai paloonnettomuuksien estämiseksi.

Maatalous ja puutarhaviljely: Käytetään maatalouslaitteiden, kuten kasvihuoneiden, kastelujärjestelmien jne. Suojaamiseen, laitteiden normaalin käytön ja henkilöstön turvallisuuden varmistamiseksi.

Varotoimenpiteet ja huolto

Nimellisvirran oikea valinta: Kun valitset 6KA 3P+N vuotokatkaisijan A (AC) -tyyppisen RCBO: n kaapelilla, asianmukainen nimellisvirtaarvo tulisi valita kuorman nimellisvirran ja ominaisuuksien perusteella.

Määräajoin tarkastus ja ylläpito: Tarkasta säännöllisesti ja ylläpitä RCBO: ta sen varmistamiseksi, että se toimii luotettavasti, on turvallisesti johdotettu ja siinä ei ole vaurioita tai korroosiota.

Vältä väärää toimintaa: Kun asennat ja käytetään, RCBO: n asentamisen välttämiseksi häiriöille on varovainen sen väärän toiminnan estämiseksi.

Vikojen oikea -aikainen käsittely: Kun RCBO epäonnistuu tai toimii, syy on tunnistettava ja vianetsintä on tehtävä ajoissa piirin turvallisen käytön varmistamiseksi.
