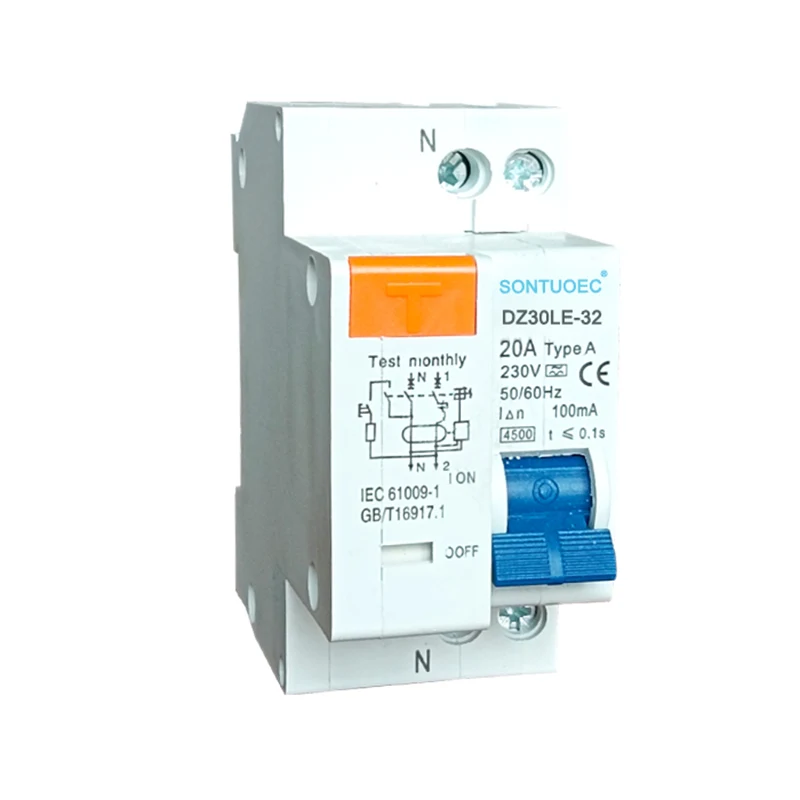

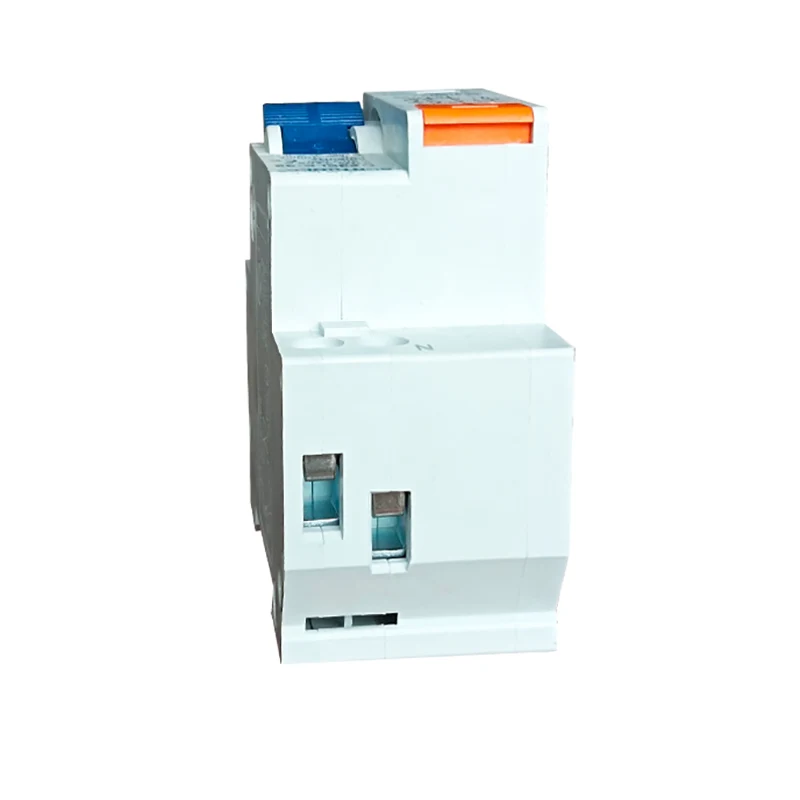

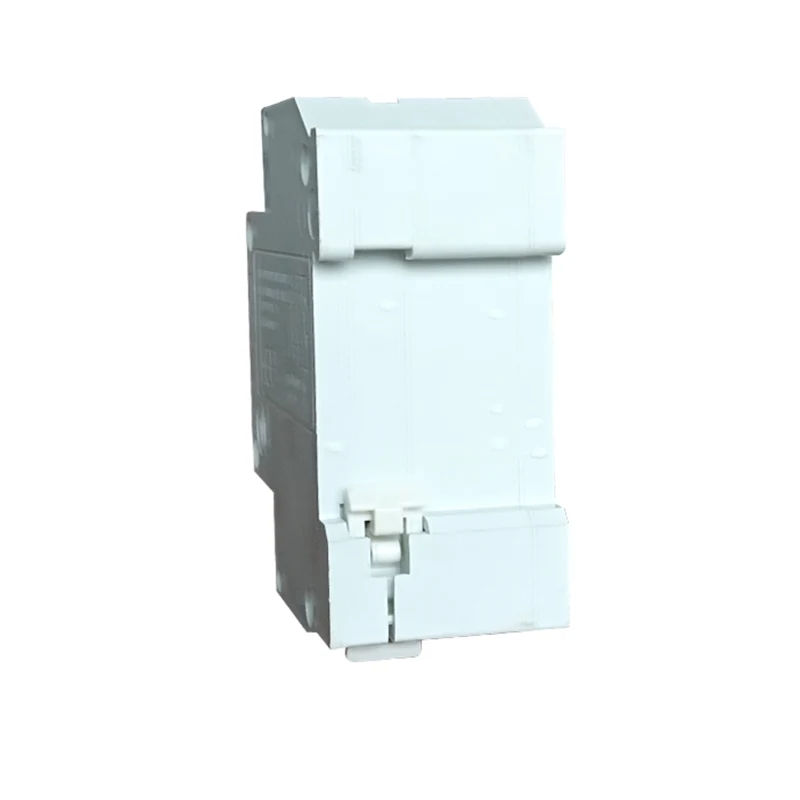

1p+n elektroninen tyyppinen RCBO

1P+N Elektroninen tyyppi RCBOIS Erityinen katkaisijan tyyppi, joka käyttää sähkömagneettista periaatetta jäännösvirran (vuotovirta) havaitsemiseksi ja katkaisemiseksi piirissä, estäen siten sähköpalot ja henkilökohtaiset sähköiskimahtaonnet. Samanaikaisesti sillä on myös ylivirtasuojaustoiminto, joka voi katkaista virtalähteen automaattisesti, kun piiri on ylikuormitettu tai oikosulku piirin ja laitteiden turvallisuuden suojaamiseksi.

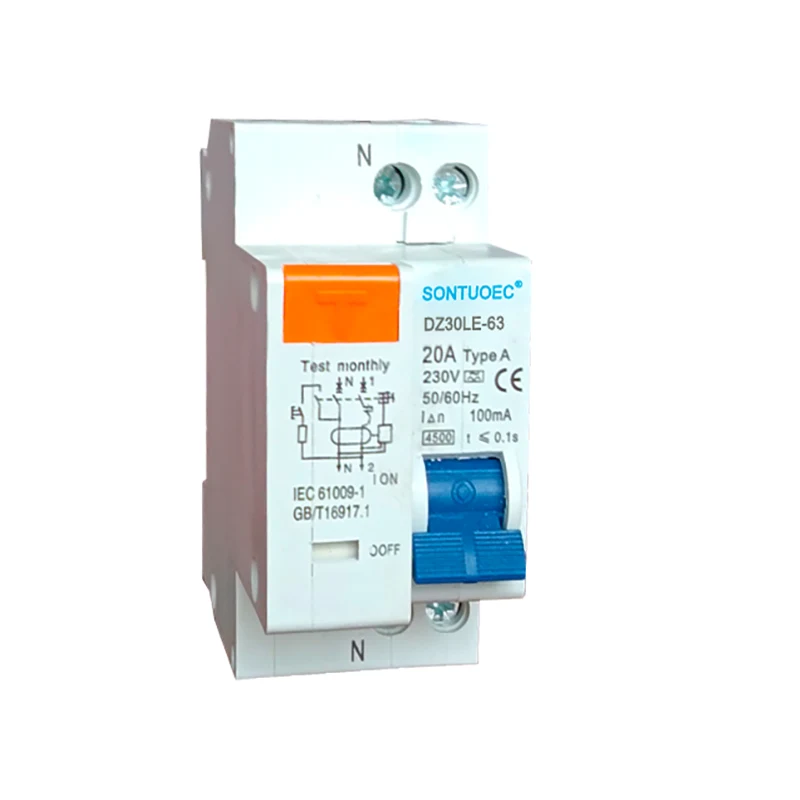

Malli:DZ30LE-63

Lähetä kysely

Tuotteen Kuvaus

Tuotteen nimi	DZ30L-63
Malli	Elektroninen tyyppi (MCB+RCD)
Pylväs	1p+n	1p+n
Nimellisvirta (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Nimellis ehdollinen jäännös oikosulkuvirta	3Ka, 4,5Kaa; 6Ka
Standardi	IEC61009-1
Elektro-makaaninen kestävyys	Yli 4000 sykliä
Nimellisjäännösvirta	10 mA, 30 mA, 100 mA, 300 mA, 500maa

Työperiaate

 Jäännösvirran havaitseminen: Kun piirissä on jäännösvirta, RCBO: n nollasekvenssivirran muuntaja havaitsee tämän signaalin ja muuntaa sen sähköiseksi signaaliksi prosessointia varten.

 Signaalinkäsittely ja vertailu: havaittu jäännösvirran signaali vahvistetaan, suodatetaan ja käsitellään ja verrataan sitten esiasetettuun toiminnan virtausarvoon.

 Käsittelytoimenpide: Kun jäännösvirta saavuttaa tai ylittää esiasetettua toiminnan virran arvoa, RCBO laukaisee laukaisumekanismin katkaisemaan pääpiirin tehon.

Ominaisuudet ja edut

 Sähkömagneettinen periaate: Hyödyntämällä sähkömagneettista periaatetta jäännösvirran havaitsemiseksi, sille on ominaista suuri herkkyys ja nopea vasteen nopeus.

 Monimuotoinen suojaus: Jäännösvirtasuojaustoiminnon lisäksi siinä on myös ylivirtasuojaustoiminto, joka voi kattavasti suojata piirien ja laitteiden turvallisuutta.

 Turvallinen ja luotettava: RCBO omaksuu edistyneitä elektronisia komponentteja ja vapautumismekanismia, jolla on korkea luotettavuus ja turvallisuus.

 Helppo asentaa ja ylläpitää: RCBO: n rakenne on kohtuudella suunniteltu, helppo asentaa ja samalla helppo suorittaa huolto ja kunnostus.

Tämä 1P+N Elektroninen tyyppinen RCBO-toiminto katkaisijan ja jäännösvirtalaitteen yhdistelmänä, jotka suojaavat ihmistä sähköisen virran, oikosulun, maavirhevirran takia. Se suojaa itsenäisesti maksimaaliseen oikosulkuvirtaan 32A tai 63A. Ja noudata tavallista IEC/EN 61009.1.

1. Providisuojaus maapallon vikoilta/vuotovirtaelta ja eristyksen funktiolta

2.Korkea oikosulkuvirta kestää kapasiteettia

3. soveltaa päätelaitteeseen ja nasta/haarukkatyyppiseen linja -autoyhteyteen

4. Varustettu sormensuojatuilla liitäntäliittimillä

5. Irrota piiri, kun maapallon vika/vuotovirta tapahtuu ja ylittää nimellisherkkyyden

6. Virtalähteen ja viivajännitteen riippumaton sekä ulkoisista häiriöistä, jännitteen heilahteluista.

1P+N Electronic Type RCBO
