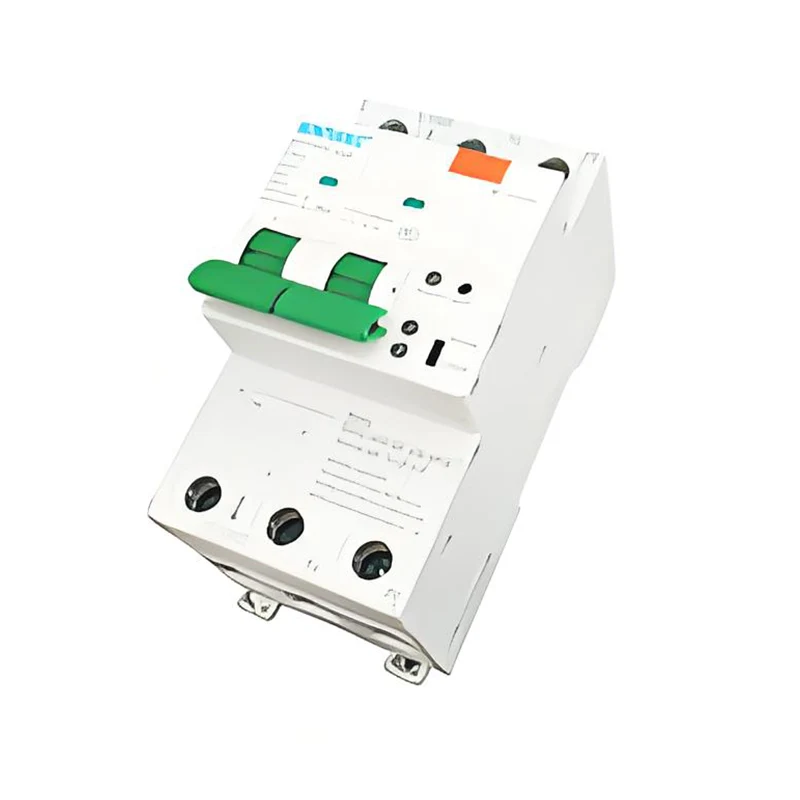

Upotushälytys RCBO on katkaisija, jolla on vedenpitävä suorituskyky, joka ei vain havaitse ja katkaisee jäännösvirran ihmisen sähköiskun tai laitevuotojen vuoksi, vaan tarjoaa myös ylikuormituksen ja oikosulun suojauksen. Tämä katkaisija on suunniteltu käytettäväksi märkä- tai ulkoympäristöissä, ja se estää tehokkaasti veden tunkeutumisen aiheuttamia piirivatkoja tai turvallisuustapahtumia.
Standardi: | IEC 61009-1 |
Malli EI. | STFS1-100 |
Kaari | Ilma |
Rakenne | ELCB |
Tyyppi | Piiri Katkaisija |
Sertifikaatti | ISO9001-2000, Tämä |
sisä- | 16,20,25,32,40; 63,80 100 |
Pylväs | 2p: 1p+n+pe; 4p: 3p+n+pe |
Kuljetuspaketti | Sisä- Laatikko/laatikko |
Tavaramerkki | Eesouec, WZSTEC, EUUNE, IMDEC |
HS -koodi | 8536200000 |
Nopeus | Nopea Katkaisija |
Asennus | Kiinteä |

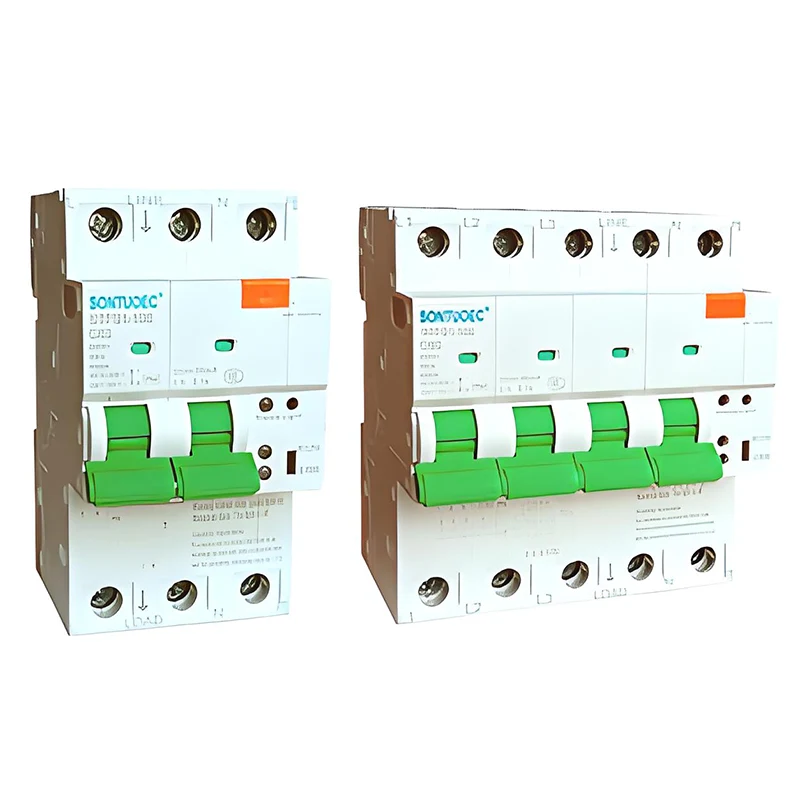

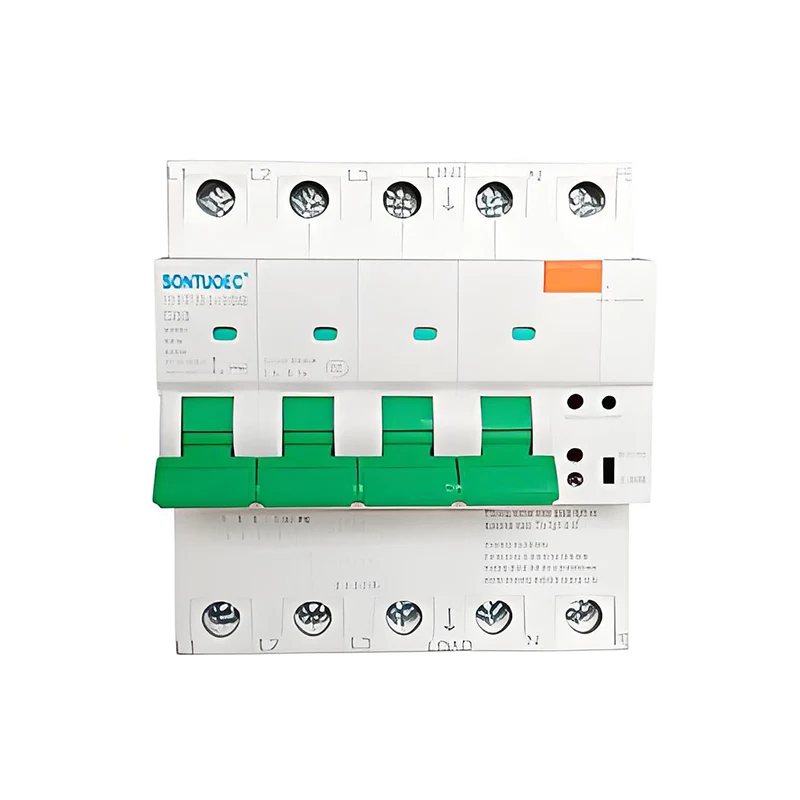

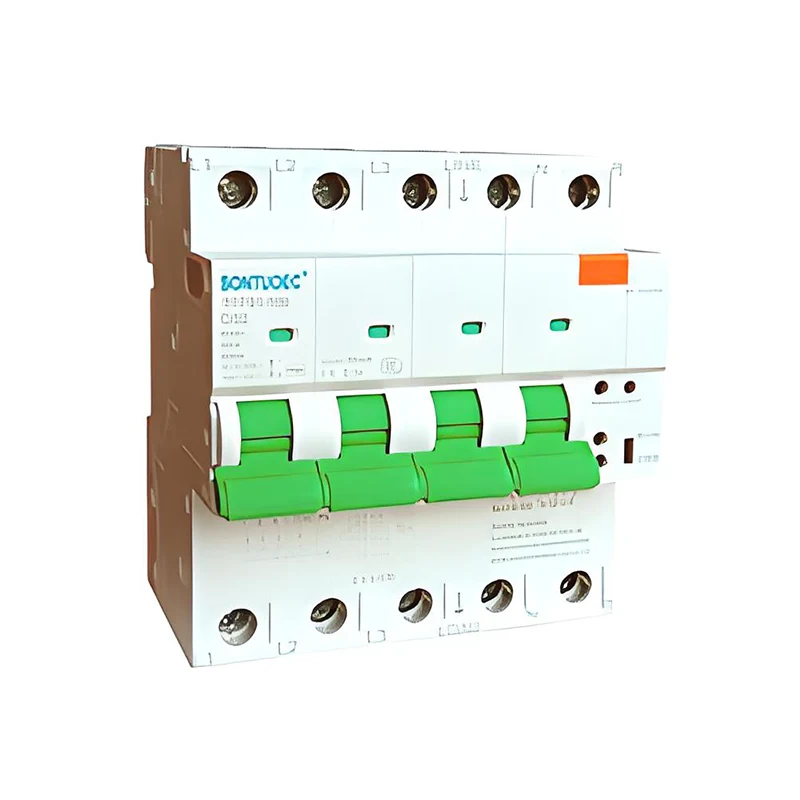

Pylväät | 2P 4P |
Funktio | Tavanomainen
Katkaisija, Piiri-katkaisijan vikahoiton suojaus, Ylivirtasuojaus; Veden sisäänpääsyhälytys. |
Standardi | IEC61009.1, GB16917.1 |
Ue | 230/400 V |
Nimellisherkkyys | 30 100 300 mA |
Eritelmä | 100kpl/CTNS |
Alkuperä | Wenzhou Zhejiang |
Tuotantokapasiteetti | 2000 kappaletta/viikko |
Vedenpitävä: Upotushälytys RCBO -kotelo on valmistettu vedenpitävästä materiaalista tai erityisesti käsiteltäväksi hyvän eristys- ja suojausluokituksen varmistamiseksi jopa märissä tai ulkoympäristöissä. Yleiset vedenpitävät arviot, kuten IP66
Jäännösvirran suojaus: Kun piirin jäännösvirta saavuttaa esiasetun arvon, RCBO voi nopeasti katkaista piirin sähköiskun ja sähköpalojen estämiseksi. Tämä ominaisuus on välttämätön henkilökohtaisen turvallisuuden ja laitteiden turvallisuuden suojaamiseksi.
Ylikuormitussuoja: Kun piirin virta ylittää katkaisijan nimellisvirran, RCBO voi katkaista piirin automaattisesti poistamaan ylikuormituksen aiheuttamat piirivauriot tai paloonnettomuudet.
Oikosuoja: Kun piirissä tapahtuu oikosulku, RCBO voi toimia nopeasti oikosulun virran katkaisemiseksi ja piirin ja laitteiden turvallisuuden suojaamiseksi.
RCBO: lla on vuotojen suojaus/veden sisäänpääsyhälytys/ylikuormitussuojaus/oikosulku suojaus.
RCBO: n toimiva vertailulämpötila on 30ºC, kun ympäristön lämpötila muuttuu, sen asetusarvo tulisi korjata. Jos useita RCBO: ita on asennettu suljettuun laatikkoon ja laatikon lämpötila nousee, nimellisvirta on kerrottava
tekijä on 0,8.
RCBO: n "N" -linja tulisi kytkeä neutraaliin viivaan, jotta elektroninen piiri toimii normaalisti ja sen rooli.
Se ei saa käyttää menetelmää, jolla vaiheviiva on oikosulku neutraaliin viivaan tai vaiheviivaan vaiheviivaan rcbo: n oikosulun suojauskykykokeen suorittamiseksi.
A) RCBO: n nimellistymisjännite ≥ viivan nimellisjännite.
b) RCBO: n nimellisvirta on 1,1-1,25-kertainen kuormitusvirta, joka on laskettu viivalla.
c) RCBO: n nimellis oikosulun rikkoutumiskyky ≥ suurin oikosulku
Virta, joka voi näkyä linjassa.
d) RCBO: n välitön vapautumisasetusvirta ≤ 0,8-kertainen viivavaihetta toiseen tai vaihe-vaiheeseen oikosulkuvirta.
e) sähkölämmittimien, jääkaappien ja hehkulamppujen la-MPS: n yhden vaiheen nimellisvirta tietyllä jännitteellä ja teholla = p/u; Kolmivaiheinen nimellisvirta = P/1,732U.RCBO-jäännösvirta valitaan yleensä 30 mA: ksi, jota käytetään henkilökohtaisena kontaktisuojauksena.
Voit asentaa ja käyttää tuotetta lukemalla säilytyskäsikirja.
