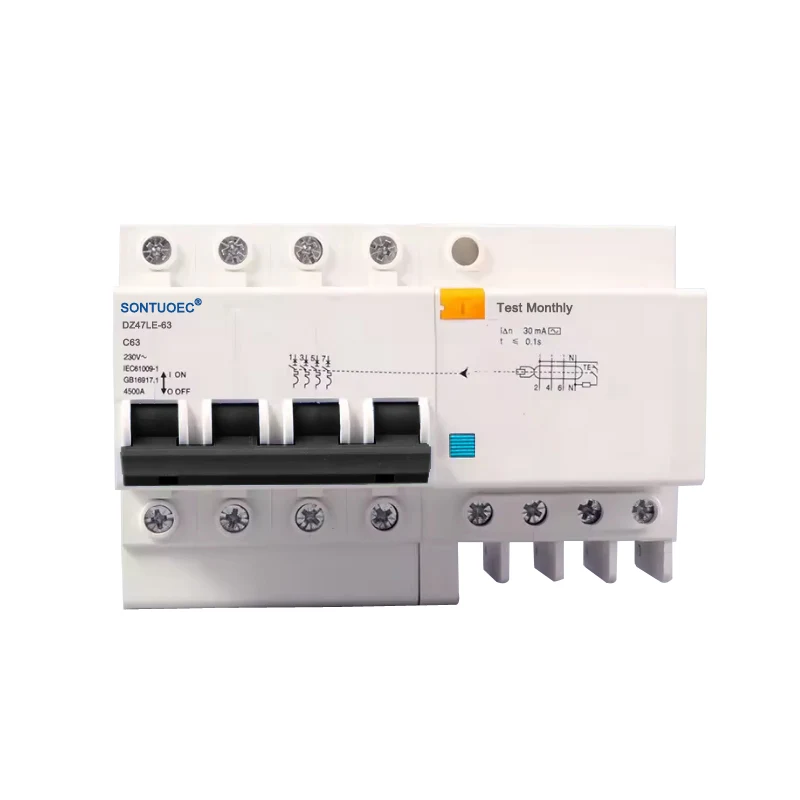

4P RCBO AC -tyyppi

4P RCBO AC -tyyppi on 4-napainen katkaisija, joka yhdistää jäännösvirran suojauksen ja ylivirtasuojaustoiminnot, erityisesti suunniteltu vaihtovirran (AC) piiriin. Se voi katkaista virtalähteen automaattisesti, kun radalla havaitaan jäännösvirta (ts. Vuotovirta) sähköisten tulipalojen ja henkilökohtaisten sähköiskimahahmojen estämiseksi. Samanaikaisesti sillä on myös ylivirtasuojaustoiminto, joka voi automaattisesti katkaista virtalähteen piirin ylikuormituksen tai oikosulun sattuessa piirin ja laitteiden turvallisuuden suojaamiseksi.

Malli:DZ47LE-63

Lähetä kysely

Tuotteen Kuvaus

nimi	Jäännöskatkaisija ylikuormitussuojaimella
piirteet	ylikuormitus/ oikosulku/ vuotojen suojaus
Pylväs	1P/2L, 2P/2L, 3P/3L, 3P/4L 4P/4L
Rikkoutumiskapasiteetti	3Ka, 4,5Ka, 6Ka
Nimellisvirta (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Arvioitu jäännösvirta:	10 mA, 30 mA, 100 mA, 300 mA, 500maa
Nimellisjännite (v)	240/415 V
asennus	DIN -kiskotyyppi
standardi	IEC61009-1 、 GB16917-1
sertifikaatti	Ce

Operaation periaate

4P RCBO AC -tyypin toimintaperiaate perustuu virtausten vektorisummaan ja sähkömagneettisiin periaatteisiin. Kun palon (L) ja nolla (n) johtojen piirin virrat eivät ole suuret, muuntajapiirin ensisijaisella puolella olevien virtojen vektorisumma ei ole nolla, mikä tuottaa indusoidun jännitteen toissijaisessa sivukeloissa. Tämä indusoitu jännite lisätään sähkömagneettiseen releeseen, mikä tuottaa viritysvirran, joka luo käänteisen demagnetoivan voiman. Kun vikavirta saavuttaa RCBO: n toimintavirta -arvon, tämä käänteinen demagnizoiva voima aiheuttaa ankkurin sähkömagneettisen releen sisällä irrottamisen ikeestä, työntämällä käyttömekanismin toimimaan ja katkaisemaan vikavirtapiirin.

DZ47LE-63 -sarja Elektroninen Earth-vuotojen suojausvirtakatkaisija soveltuu AC 50Hz/60Hz: n yksivaiheiseen asuinpiiriin, nimellisjännite 230 V ja nimellisvirta 6A ~ 63A; 400 V kolmivaiheiselle AC 50Hz/60Hz: lle. Se voi suojata piirimuodon ylikuormituksen ja oikosulun. Tällä tuotteella on etuja pienestä tilavuudesta, korkeasta murtokapasiteetista, elävästä langasta ja nollaviivasta katkaisevat samanaikaisesti, suojaamalla myös henkilöä sähköisiltä vuoto iskuilta palojohdon ja nolla -linjan kytkettynä käänteisesti.

Se vastaa tavallista IEC61009-1, GB16917.1.

Ominaisuus:

1) .Ohjaus suojaa sähköisiltä iskuilta, maavaikutukselta, vuotovirralta;

2) .Päytetään suojaa ylikuormitusta, oikosulkua ja ylijännitteistä;

3). Pieni tilavuus, korkea murtokyky; Elävä lanka ja nollaviiva leikataan samanaikaisesti;

4). Pieni koko ja paino, helppo asennus ja johdotus, korkea ja kestävä suorituskyky

5). Tarjoa välittömän jännitteen ja hetkellisen virran aiheuttamat väärinkäytön laukaisun.

Ominaisuudet ja edut

Monimuotoinen suojaus: 4P RCBO AC -tyyppi yhdistää jäännösvirtasuojan ja ylivirtasuojan, joka tarjoaa kattavan suojaa piirien ja laitteiden varalta.

Korkea herkkyys: Erittäin herkkä suojaa jäännös sinimuotoisen AC -virran äkillistä levitystä tai hidasta nousua varmistaa irrottamisen.

Laaja levitysvalikoima: Soveltuu AC-piireihin kotimaisissa, teollisissa ja kaupallisissa energian jakelujärjestelmissä, etenkin yhden palo-yhden nollan johdotuksessa.

Helppo asentaa ja ylläpitää: kohtuullinen rakennesuunnittelu, helppo asentaa ja samalla helppo suorittaa huolto ja kunnostus.

Sovellusskenaariot

4P RCBO AC -tyyppiä käytetään laajalti AC -piirisuojaukseen kodeissa, toimistoissa, kaupallisissa tiloissa ja teollisuuslaitoksissa. Se soveltuu erityisesti sovelluksiin, jotka vaativat sekä palo- että nollajohtojen suojaamista, kuten valaistuspiirit, pistorasiat ja laitteiden, kuten moottorien, suojaaminen.
