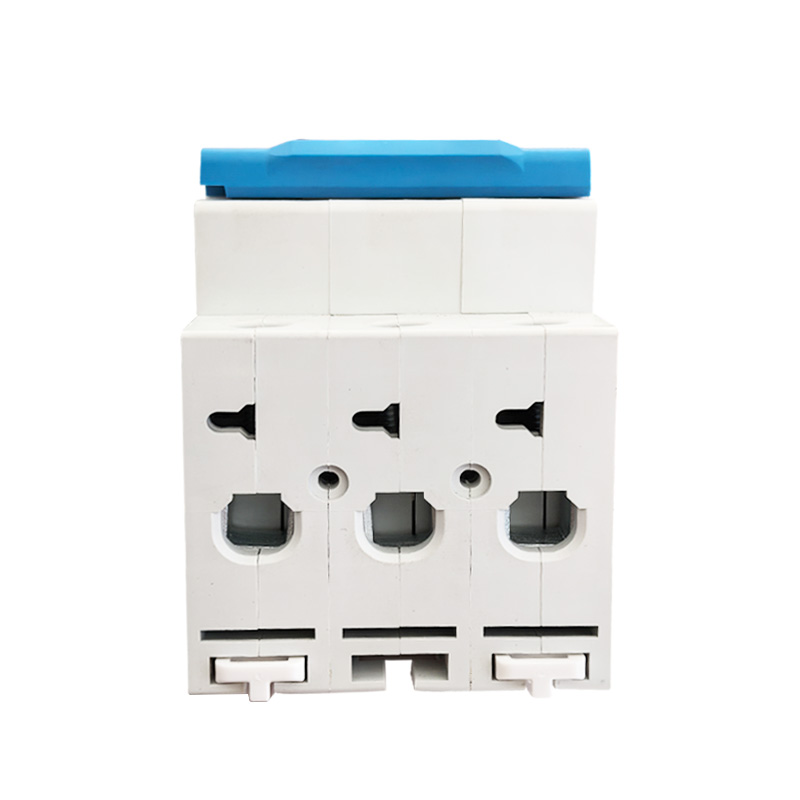

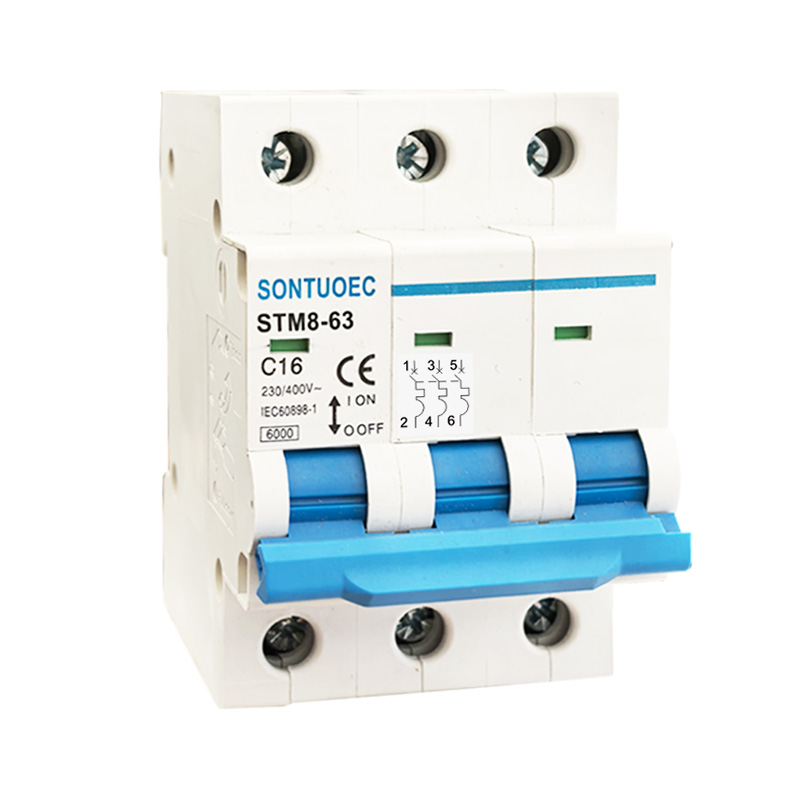

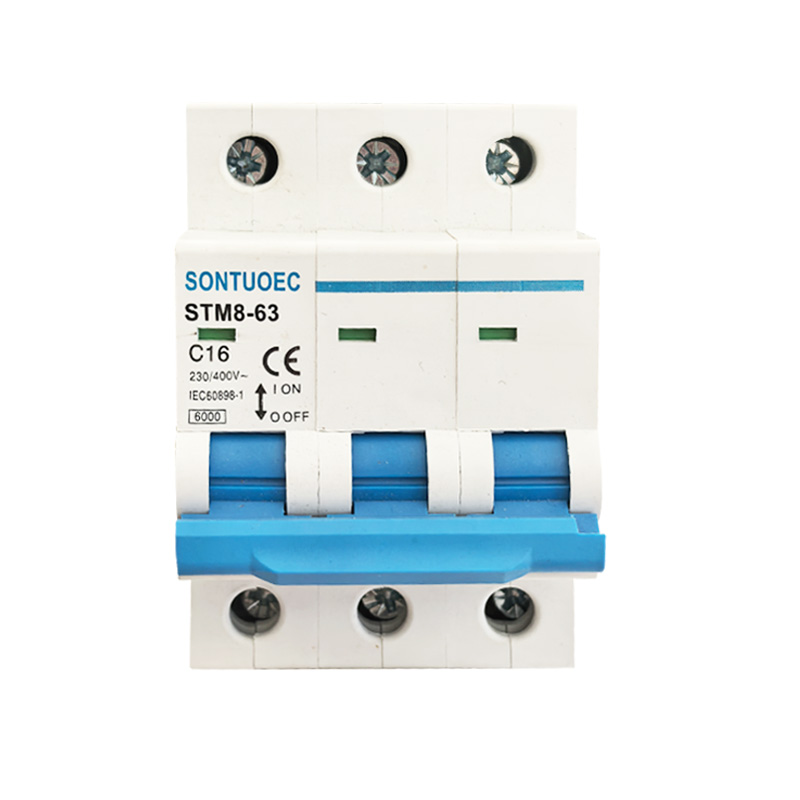

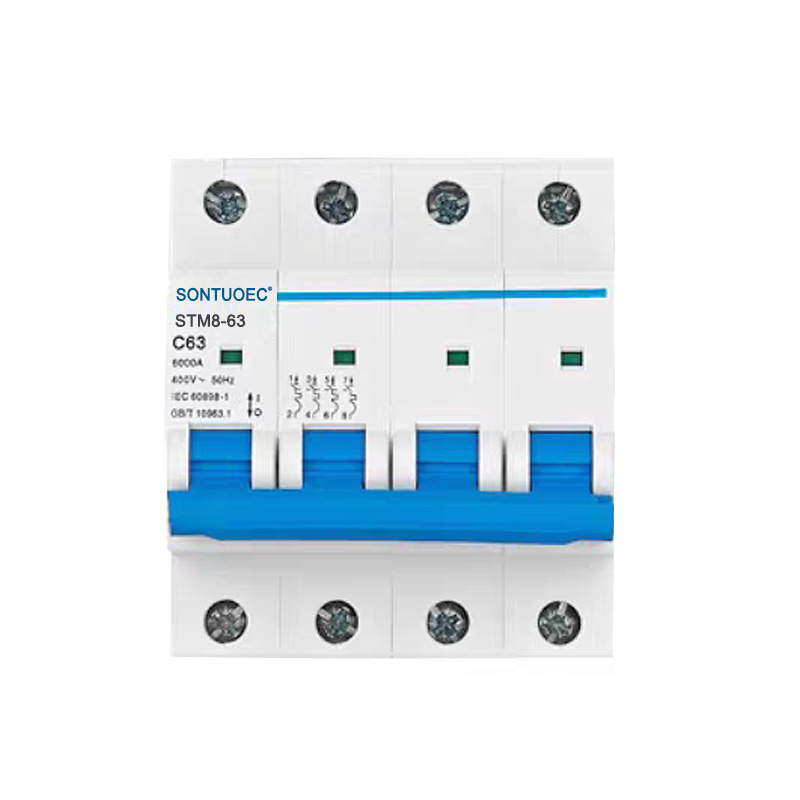

STM8-63 Miniatyyri katkaisija 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec on yksi kiinalaisista toimittajista/valmistajista, jotka ovat erikoistuneet erilaisten pienten sähkölaitteiden tuotantoon STM8-63 miniatyyri katkaisija 6KA 1P 2P 3P 4P 16A 230/400V: n ominaisuudet, jotka ovat edistyneiden, suorituskyvyn luotettavan, rikkoutumiskapasiteetin korkea, ulkonäöltään tyylikäs ja sen kuori ja sen osat ovat materiaalia, joka on vaikuttavaa vastustuskykyä, voimakasta liekki-pidätysominaisuutta. Se sopii AC 50/60Hz: n sähköjärjestelmään, nimellisjännitteeseen 230/400 V ja nimellisvirta jopa 63A: iin saakka. Sitä sovelletaan pääasiassa toimistorakennuksessa, asuinpaikassa, valaistukseen, virranjakeluun ja laitteiden oikosulun suojaamiseen. Normaalisti sitä voidaan käyttää myös sähköjärjestelmän toistuvana siirrona. Se vastaa standardeja IEC60898-1.

Malli:STM8-63

Lähetä kysely

Tuotteen Kuvaus

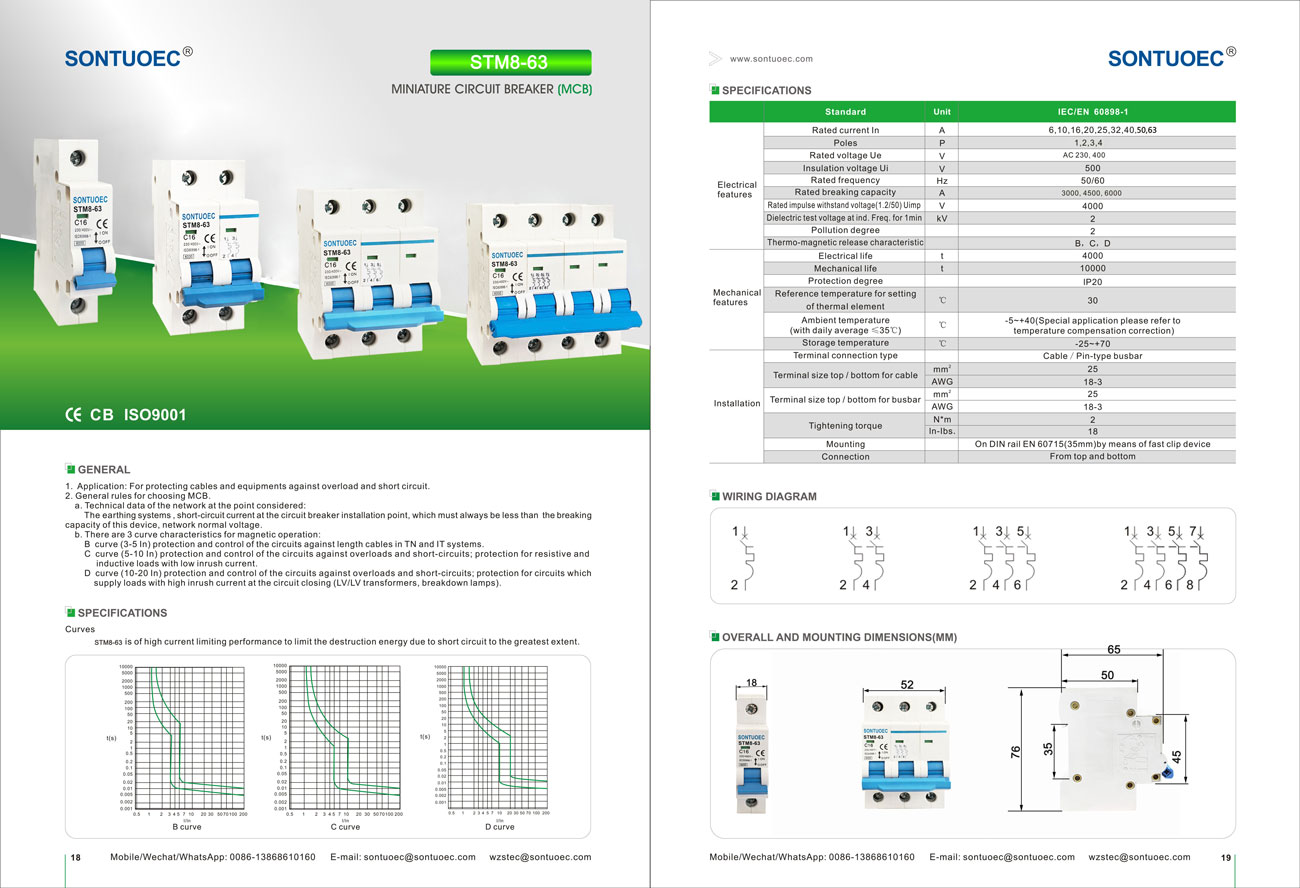

Tekniset tiedot:

	Standardi		IEC/EN 60898-1
Sähköominaisuudet	Arvioitu virtaa	A	1,2,4,6,10,16,20,25,32,40,50,63
	Pylväät	P	1,2,3,4
	Nimellisjännite UE	V	Ac 230, 400
	Eristysjännite käyttöliittymä	V	500
	Nimellistaajuus	HZ	50/60
	Luokiteltu katkaisukyky	A	3000, 4500, 6000
	Nimellis impulssi kestää jännitettä (1,2/50) uimp	V	4000
	Dielektrinen testijännite Ind.Freq. 1 min	Kv	2
	Pilaantumisaste		2
	Lämpömagneettinen vapautumisominaisuus		B, C, D
Mekaaniset ominaisuudet	Sähkö- elämä	t	4000
	Mekaaninen elämä	t	10000
	Suojeluaste		IP20
	Asetusten vertailulämpötila	ºC	30
	lämpöelementti	ºC	30
	Ympäristön lämpötila	ºC	-5 ~+40 (erityinen Hakemus Katso
	(päivittäisen keskiarvon ≤35ºC) kanssa)	ºC	lämpötila korvauskorjaus)
	Säilytyslämpötila	ºC	-25 ~+70
Asennus	Terminaali yhteystyyppi		Kaapeli-/nastatyyppi kirsko
	Kaapelin ylä-/alaosa	mm²	25
	Kaapelin ylä-/alaosa	Awg	18. maaliskuuta
	Lämpökoko ylä/alaosa kirsko	mm²	25
	Lämpökoko ylä/alaosa kirsko	Awg	18. maaliskuuta
	Kiristysmomentti	N^*m	2
	Kiristysmomentti	Palloja	18
	Asennus		-lla DIN -kisko EN 60715 (35 mm) Fast Clip -laitteen avulla
	Yhteys		-Sta ylä- ja alaosa

STB1-63-miniatyyri katkaisijan päätoiminnot

1. Luorojen suojaus: Kun piirin virta ylittää MCB: n nimellisarvon, STM8-63-miniatyyri katkaisija 6KA 1P 2P 3P 4P 16A 230/400V katkaisee piirin automaattisesti asetetun ajan kuluessa, jotta piiri ja laitteet ylikuumenemasta voidaan estää.

2.Suortin piirin suoja: Kun piirissä tapahtuu oikosulku, STB1-63-miniatyyri katkaisija katkaisee piiri heti estämään oikosulkuvirta vahingoittamasta piiriä ja laitteita.

3.Leakinsuojaus (joillakin MCB: llä on tämä funktio): MCB: lle vuotojen suojauksella, kun piirissä on vuoto, STB1-63-miniatyyri katkaisija katkaisi piiri nopeasti henkilökohtaisen turvallisuuden suojaamiseksi.

MCB: n toimintaperiaate

MCB: t sisältävät yleensä lämpömagneettisen tai elektronisen matkan ilmaisimen sisällä, jota käytetään piirin virran muutosten havaitsemiseen. Kun virta on epänormaali, hyökkääjä laukaisee MCB: n laukaisumekanismin, aiheuttaen STB1-63-miniatyyripiirin katkaisun katkaisun piiri nopeasti.

1.Tämäinen magneettinen hyökkääjä: Se käyttää syntynyttä lämpöä, kun virta kulkee johtimen läpi laukaisun laukaisemiseksi. Kun virta on liian suuri, johdin kuumenee, aiheuttaen bimetaalin lämpömagneettisen hyökkääjän taivuttamisen sisällä, laukaisee siten laukaisumekanismin.

2.Lektroninen hyökkääjä: Siinä käytetään elektronisia komponentteja virranmuutosten havaitsemiseksi ja laukaisumekanismin vaikutusta. Kun epänormaali virta havaitaan, elektroninen hyökkääjä lähettää signaalin laukaisumekanismiin piirin katkaisemiseksi.

MCB: n sovellusskenaariot

MCB: tä käytetään laajasti sähköjärjestelmissä asuin-, kaupallisissa ja teollisuusalueissa piireiden ja laitteiden suojaamiseksi epänormaalien virtojen aiheuttamilta vaurioilta. Ne asennetaan yleensä jakelulaatikoille, kytkentätauluihin tai ohjauskaappeihin, ja niitä käytetään piirin pääkytkimenä tai haarakytkimenä.

MCB: n valinta ja asennus

1.Suuntaus: Kun valitset MCB: t, sinun on otettava huomioon tekijät, kuten piirin nimellisvirta, jännitteen taso, suojausominaisuudet ja tarvitaanko vuodonsuojausta. On myös tärkeää varmistaa, että valitut STB1-63-miniatyyri katkaisijakokonaisuudet, joissa on paikalliset sähköturvallisuusstandardit ja määräykset.

2. Asennus: STM8-63-miniatyyri katkaisija 6KA 1P 2P 3P 4P 16A 230/400V on asennettava kuivaan, tuuletettuun ympäristöön, jossa ei ole syövyttäviä kaasuja, ja varmistaa, että se on kytketty oikein ja turvallisesti. Asennuksen aikana tulisi havaita asiaankuuluvat sähköturvallisuusmääräykset ja toimintamenettelyt.
