Käyrä D MCB -miniatyyri katkaisija

Curve D MCB: n miniatyyri katkaisija tarjoaa useita kansainvälisiä turvallisuusstandardeja ja arvovaltaisia sertifikaateja sähköjärjestelmille ja sitä käytetään laajasti useissa sovelluksissa, joissa vaaditaan korkeaa turvallisuutta ja vakautta. Kun valitset ja käyttävät käyrää D MCB: tä, on suositeltavaa, että valinta perustuu erityisiin sähköjärjestelmän vaatimuksiin ja kuormitusominaisuuksiin ja että asiaankuuluvat asennus- ja huoltokoodeja noudatetaan.

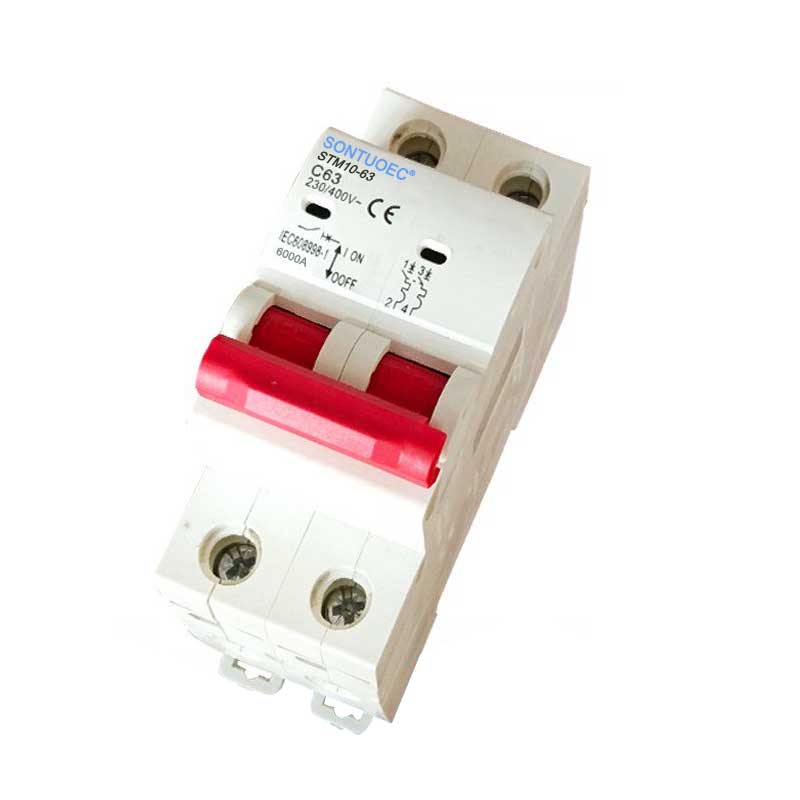

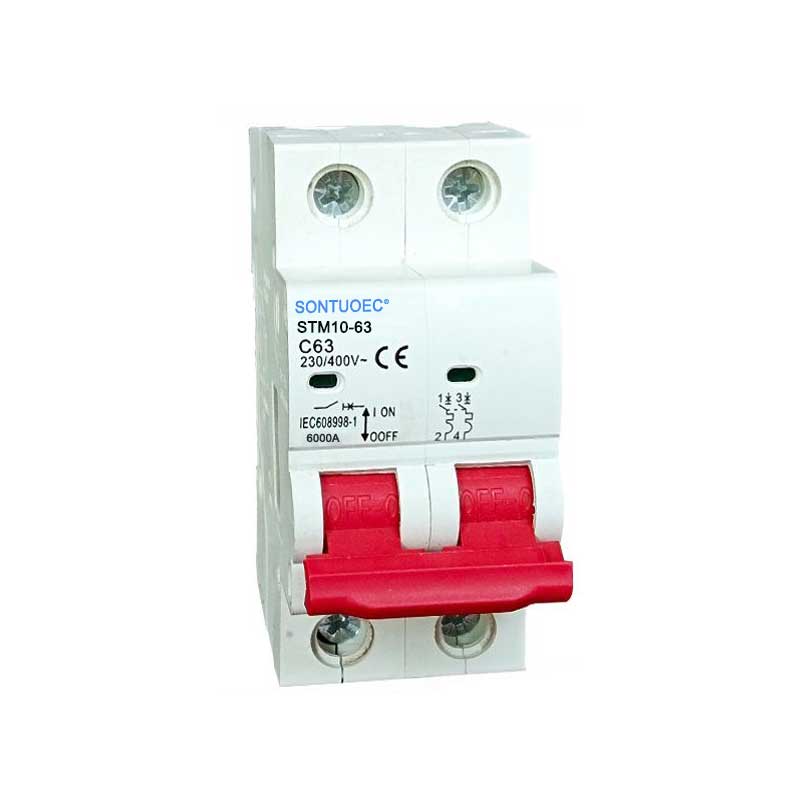

Malli:STM10-63

Lähetä kysely

Tuotteen Kuvaus

Standardi		IEC/EN 60898-1
Sähkö- piirteet	Nimellisvirta	A	1,2,4,610,16,20,25,32,40,50,63a
	Pylväät	P	1p, 2p, 3p, 4p
	Nimellisjännite UE	V	AC 230/400
	Eristysjännite käyttöliittymä	V	500
	Nimellistaajuus	Hz	50/60
	Luokiteltu katkaisukyky	A	3000, 4500, 6000
	Nimellis impulssi kestää jännitettä (1,2/50) uimp	V	4000
	Dielektrinen testijännite Ind.Freq. 1 min	Kv	2
	Pilaantumisaste		2
	Lämpömagneettinen vapautumisominaisuus		B, C, D
Mekaaninen piirteet	Sähköelämä	t	4000
	Mekaaninen elämä	t	10000
	Suojeluaste		IP20
	Asetusten vertailulämpötila lämpöelementti	ºC	30
	Ympäristön lämpötila (päivittäisen keskiarvon ≤35ºC) kanssa)	ºC	-5 ~+40 (erityinen sovellus katso lämpötilan kompensointikorjaus)
	Säilytyslämpötila	ºC	-25 ~+70
Asennus	Päätelaitetyyppi		Kaapeli-/nastatyyppi
	Kaapelin ylä-/alaosa	mm2	25
		Awg	18-3
	Lämpökoko ylä-/alaosan alaosaan	mm2	25
		Awg	18-3
	Kiristysmomentti	N*m	2
		Palloja	18
	Asennus		DIN -kiskolla EN 60715 (35 mm) Fast Clip -laitteen avulla
	Yhteys		Ylhäältä

Tuoteominaisuudet

 Nimellisvirta ja jännite: Käyrä D MCBS sopivat laajalle nimellisvirtaille, kuten 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A jne., Samoin kuin nimellisjännitealueille, kuten 110V, 220V, 400V, jne., Ja 50/60 hz: n taajuuksille.

 Nostamisominaisuudet: Käyrä D MCB: t ovat erityisen sopivia korkeisiin induktiivisiin kuormituksiin ja jakelujärjestelmiin, jotka tuottavat suuria INRUSH -virtauksia, kuten sähkölaitteita, jotka tuottavat pulssivirrat, pienet moottorit jne. Niitä voidaan käyttää monissa sovelluksissa, kuten sähkönjakelujärjestelmissä, sähkönjakelujärjestelmissä ja virransyöttöjärjestelmissä. Sen hetkellinen murtovirta on tyypillisesti 10–40-kertainen nimellisvirta, mikä tarkoittaa, että se voi nopeasti katkaista piirit ja suojata laitteet vaurioilta virran äkillisen lisääntymisen aikana.

 Oikosuojaus: D-Curve MCB: llä on suuri oikosulkukapasiteetti, kuten joidenkin tuotteiden nimellinen oikosulkujakso 6KA, joka voi luotettavasti suojata piirejä oikosulkuvirroilta.

 Turvallisuusstandardit ja sertifikaatit: Nämä tuotteet noudattavat yleensä useita kansainvälisiä turvallisuusstandardeja, kuten EN/IEC 60898, AS/NZS 60898.1, IEC60947-2, jne., Ja ovat saaneet arvovaltaisia todistuksia, kuten CE, CB, CCC, TUV jne., Jotta tuotteet ovat turvallisia ja luotettavia.

Curve D MCB Miniature Circuit Breaker
