Sähkökatkaisija

Sähkövirtakatkaisija on kytkentälaite, joka pystyy kuljettamaan ja murtamaan virtaa normaaleissa tai epänormaalissa piiriolosuhteissa. Sen päätehtävä on suojata piiri ylikuormitusten, lyhyiden piirien ja muiden epänormaalien olosuhteiden aiheuttamilta vaurioilta sähköjärjestelmän turvallisen ja vakaan toiminnan varmistamiseksi. Kun ylikuormitus, oikosulku ja muut viat tapahtuvat piirissä, sähkökatkaisinta voi nopeasti katkaista virran, estää vian laajeneminen ja suojata laitteita ja henkilökohtaista turvallisuutta.

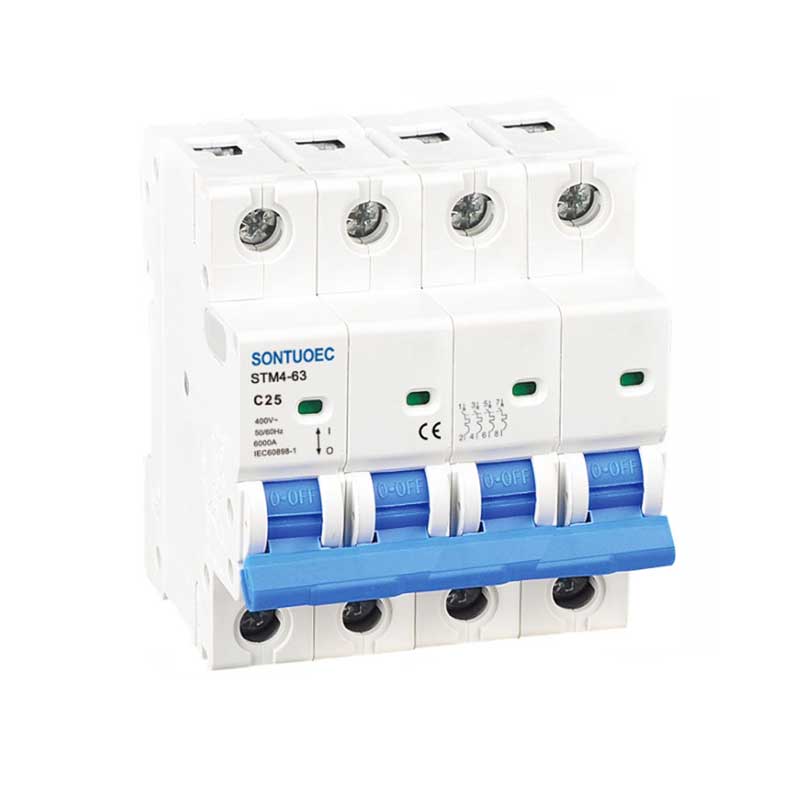

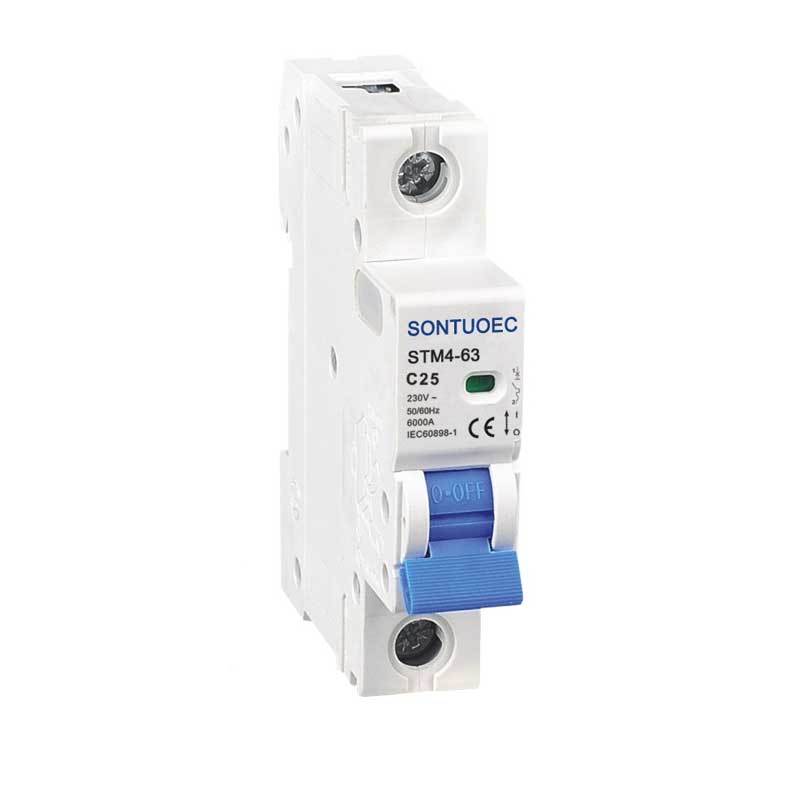

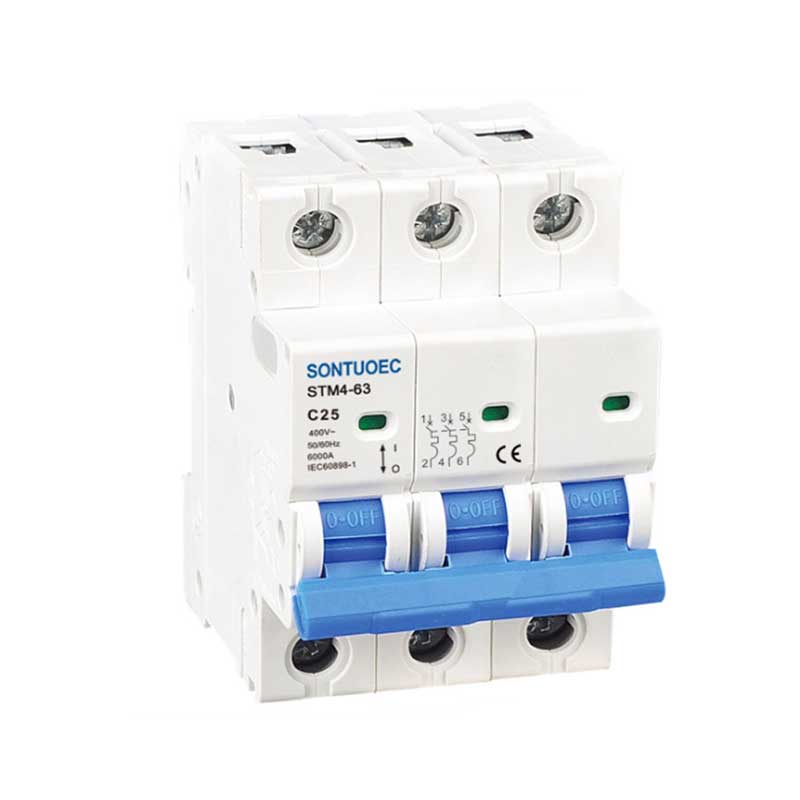

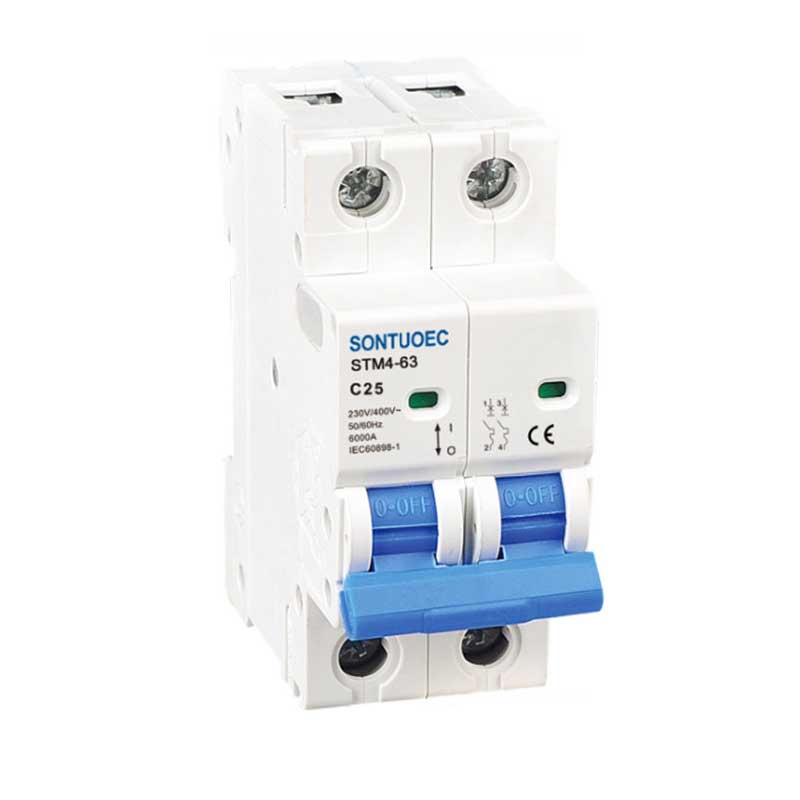

Malli:STM4-63

Lähetä kysely

Tuotteen Kuvaus

Malli	STM4-63
Standardi	IEC60898-1
Pylväs	1p, 2p, 3p, 4p
Oikosulkukapasiteetti	3Ka, 4,5Ka, 6Ka
Arvioitu Virta (in)	1,2,4,610,16,20,25,32,40,50,63a
Arvioitu Jännite (YK)	AC230 (240)/400 (415) V
Arvioitu Taajuus	50/60Hz
Laukaisukäyrä	B, C, D
Magneettinen julkaisut	B - Käyrä: välillä 3 tuuman ja 5 tuumaa
	C -käyrä: välillä 5 tuumaa
	D -käyrä: välillä 10 tuumaa
Sähkömekaaninen kestävyys	yli 6000 sykliä

Operaation periaate

Sähkövirtakatkaisijoiden toimintaperiaate perustuu sähkömagneettisen induktion ja mekaanisen siirron periaatteisiin. Kun piirin virta ylittää nimellisarvon, katkaisijan sisällä oleva lämpöelementti kuumenee ja tuottaa bimetaalin muodonmuutoksen tai sähkömagneetti tuottaa tarpeeksi imua katkaisevaan mekanismiin, mikä katkaisee piirin. Lisäksi katkaisijalla on myös kaaren sammutuslaite, joka voi tehokkaasti sammuttaa kaaren, joka syntyy kaarta ja estää kaaria vahingoittamasta laitteita ja henkilöstöä.

Pääkomponentit

Sähkökatkaisija koostuu yleensä kosketusjärjestelmästä, kaaren sammutusjärjestelmästä, käyttömekanismista, hyökkääjästä, kuoresta ja niin edelleen. Kosketusjärjestelmää käytetään katkaisijan kytkemiseen ja irrottamiseen; Kaaren sammutusjärjestelmää käytetään kaaren sammuttamiseen, joka syntyy virran rikkomisessa; Käyttömekanismia käytetään katkaisijan manuaalisen tai automaattisen toiminnan toteuttamiseen; Tripper on osa, joka laukaisee katkaisijan vaikutuksen piirin vikatilanteen mukaan; Kuorta käytetään suojaamaan katkaisijan sisäinen rakenne ja estämään ulkoiset häiriöt.
