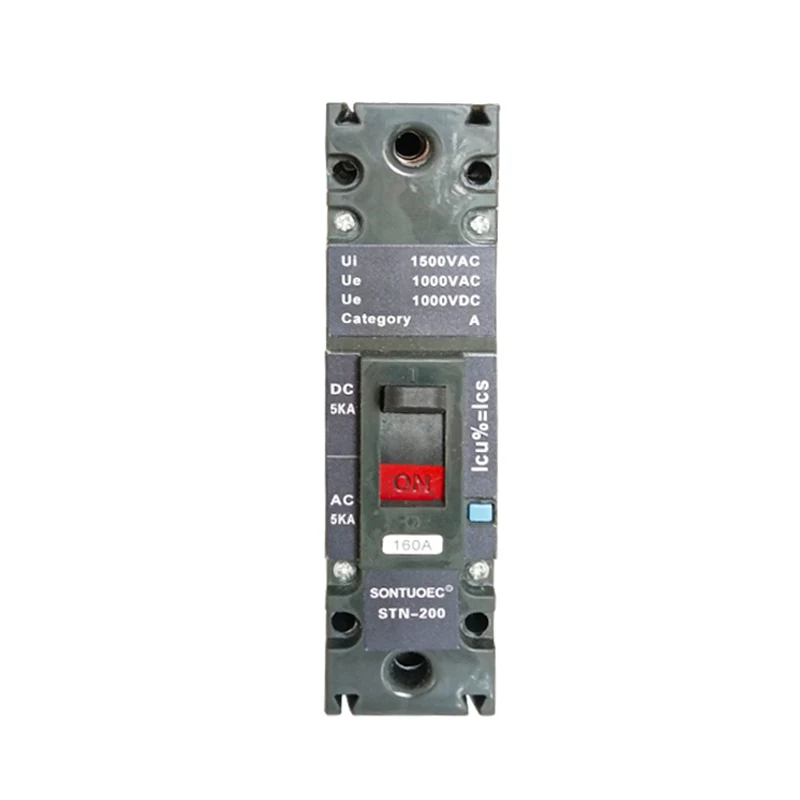

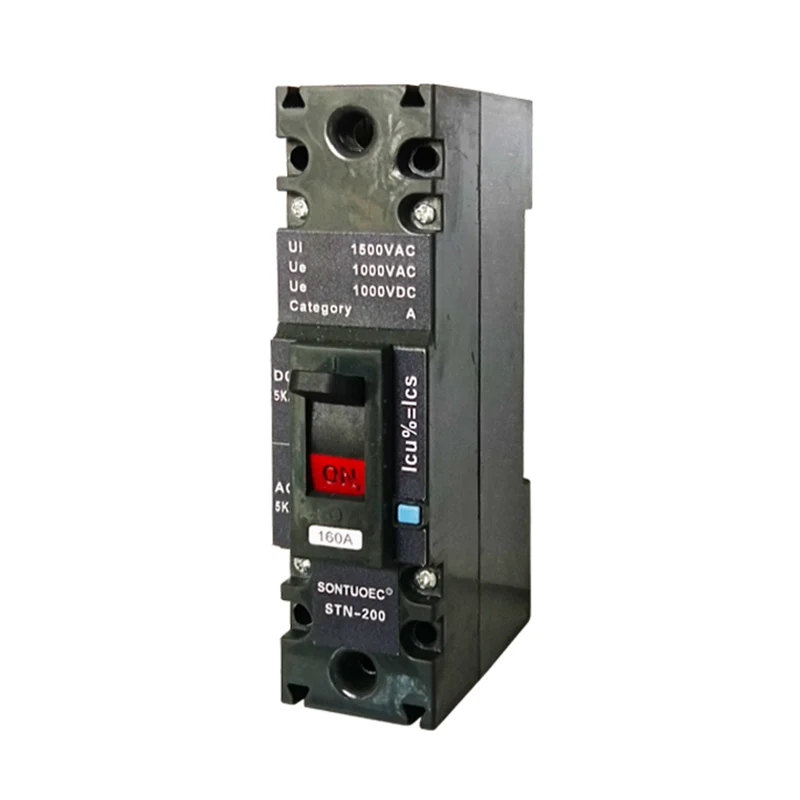

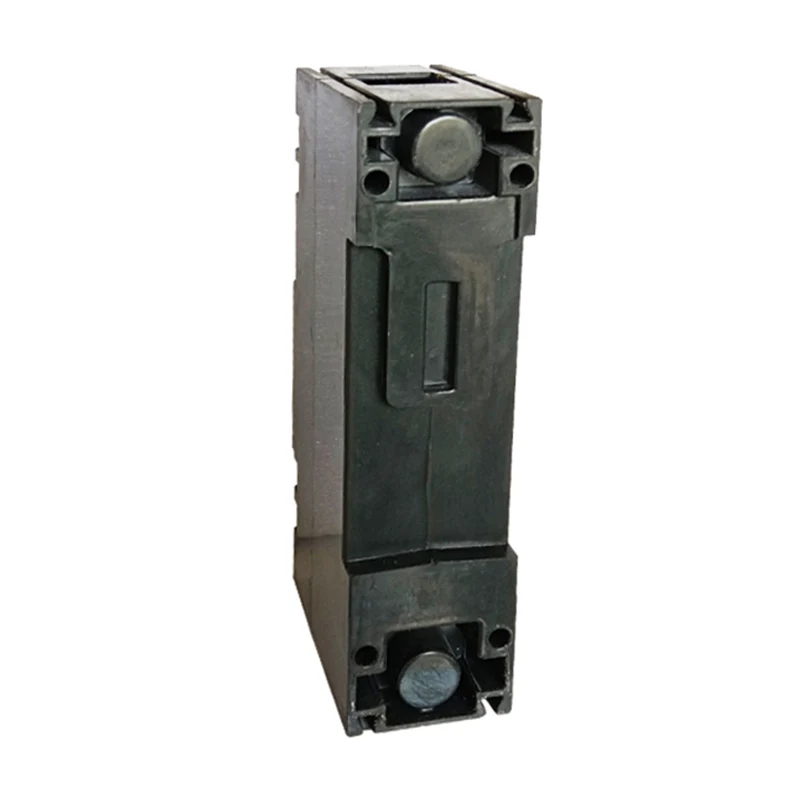

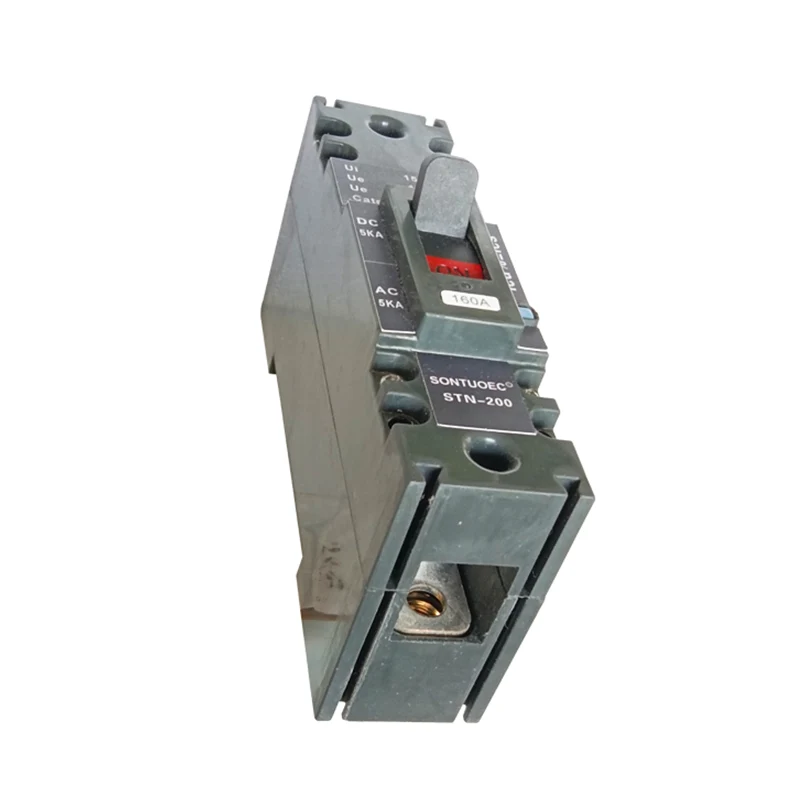

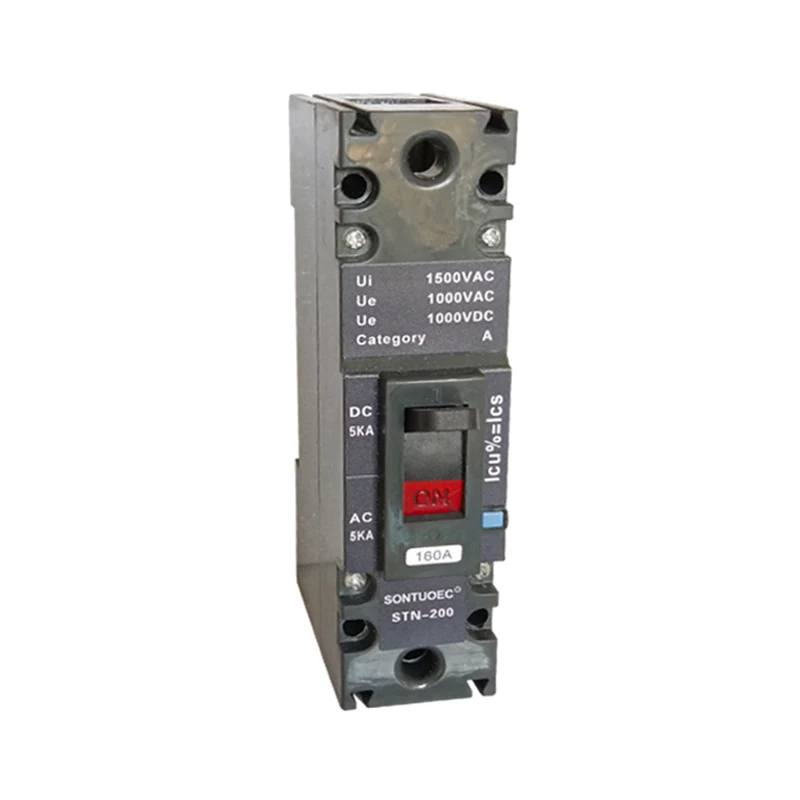

AC/DC -valettu kotelon katkaisija

AC/DC-valettu kotelon katkaisija on sähkökytkin, jossa on integroitu ylikuormitussuojaus, oikosulku ja (joissain malleissa) maa-vuotojen suojaus. Se on suunniteltu valetulla kotelolla, jossa on kompakti rakenne, korkea suojataso ja pitkä käyttöikä. Kun piirin virta ylittää katkaisijan nimellisvirran tai kun oikosulku tapahtuu, katkaisija kulkee automaattisesti ja katkaisee piirin, estäen piirin ja laitteen vaurioitumisen ylikuormituksen tai oikosulun vuoksi.

Malli:STN2-100

Lähetä kysely

Tuotteen Kuvaus

Malli	STN-200
Standardi:	IEC 60947-2
Rakenne	MCCB
Tyyppi	Mouleden tapaus katkaisija
Sertifikaatti	Ce
Kelajännite	500 V/750 V/1000V
Pylväs	1p
Eritelmä	1p: 200a
Alkuperä	Wenzhou Zhanjiang
Tuotantokapasiteetti	2000 kappaletta/viikko
Nopeus	Normaali tyyppinen katkaisija
Asennus	Kiinteä
Pylväät	1
Funktio	Conventionai Circtioner, Piiri-katkaisijan vikahoiton suojaus, Liiallinen suoja
Standardi	IEC 60947-2 GB14048.2
Sisä-	16,32,63,100,125,150,175,200a
Ultinate Breaking Caption (KA) LCS 100%	AC: 100KA (220/240 V); 50KA (380/415V); 30KA (440/460 V); 20KA (480/500 V); 15KA (600 V); 10KA (800 V); 5KA (1000 V); DC: 100KA (125 V); 50KA (250 V); 15KA (500 V); 10KA (800 V); 5KA (1000 V).
Kuljetuspaketti	Sisälaatikon/laatikko
Tavaramerkki	Sontuoec, WZSTEC
HS -koodi	8536200000

Operaation periaate

AC/DC -valettujen kotelon katkaisijan toimintaperiaate perustuu virran lämpö- ja sähkömagneettisiin vaikutuksiin. Kun piirin virta ylittää katkaisijan nimellisarvon, katkaisijan sisällä oleva bimetaali taivutetaan lämmöllä, mikä laukaisee matkamekanismin piirin katkaisemiseksi. Samanaikaisesti katkaisija on myös varustettu sähkömagneettisella vapautuslaitteella, kun piirissä on oikosulkuvirta, sähkömagneettinen vapautuslaite toimii nopeasti piirin katkaisemiseksi. Lisäksi jotkut katkaisijoiden mallit on varustettu myös vuodonsuojauksella, kun vuotovirta havaitaan, se myös katkaisee piirin automaattisesti.

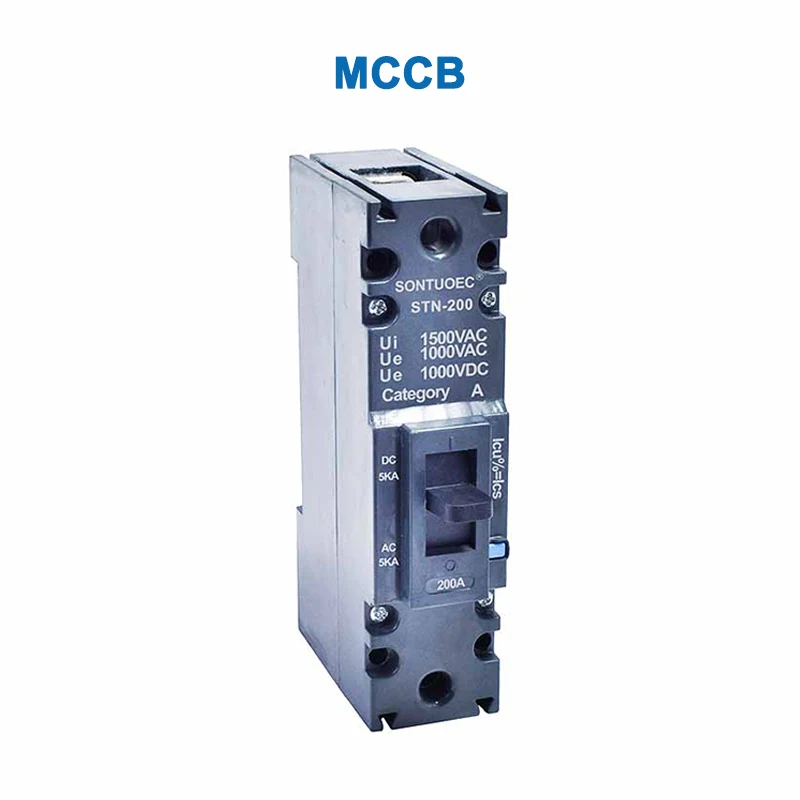

AC/DC Moulded Case Circuit Breaker

Pääominaisuudet

Korkea herkkyys ja nopea vaste: AC/DC -valettu kotelon katkaisija pystyy havaitsemaan piirin vikavirrat nopeasti ja katkaisemaan piiri hyvin lyhyessä ajassa suojaamalla piirin ja laitteiden turvallisuutta.

Useat suojaustoiminnot: Katkaistu integroi useita suojausfunktioita, kuten ylikuormitussuojausta, oikosulun suojausta ja (joissain malleissa) vuotojen suojaus, joka voi vastata eri piirien suojaustarpeisiin.

Kompakti rakenne ja korkea suojataso: Valettu kotelon suunnittelu, kompakti rakenne ja korkea suojataso, joka pystyy kestämään ankaria ympäristöolosuhteita, kuten kosteutta, pölyä jne.

Helppo asentaa ja ylläpitää: Katkaisijat yleensä omaksuvat plug-and-play-suunnittelun, joka on helppo asentaa ja purkaa. Samaan aikaan sen yksinkertainen sisäinen rakenne helpottaa ylläpitämistä ja kunnostusta.

Soveltamisala

AC/DC -valettujen kotelon katkaisijaa käytetään laajasti paikoissa, joissa vaaditaan sähkösuojaa, kuten koteja, toimistoja, tehtaita, sairaaloita ja niin edelleen. Varsinkin paikoissa, joissa sekä AC- että DC -piirejä on suojattava, kuten aurinkoenergiajärjestelmät, energian varastointijärjestelmät, latauspaalujen jne., AC/DC -valettu kotelon katkaisijaa käytetään laajemmin.
