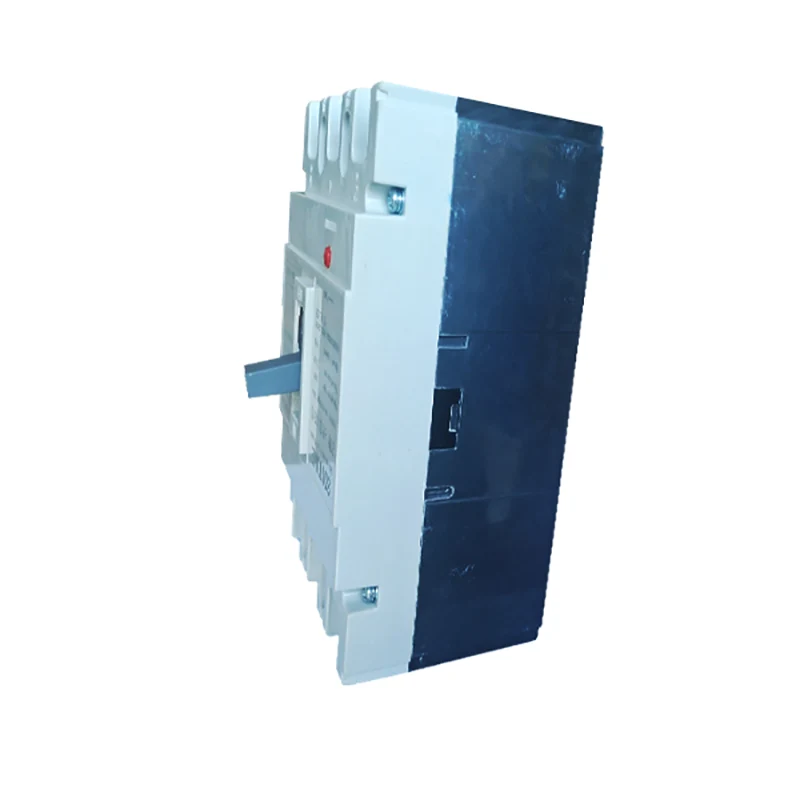

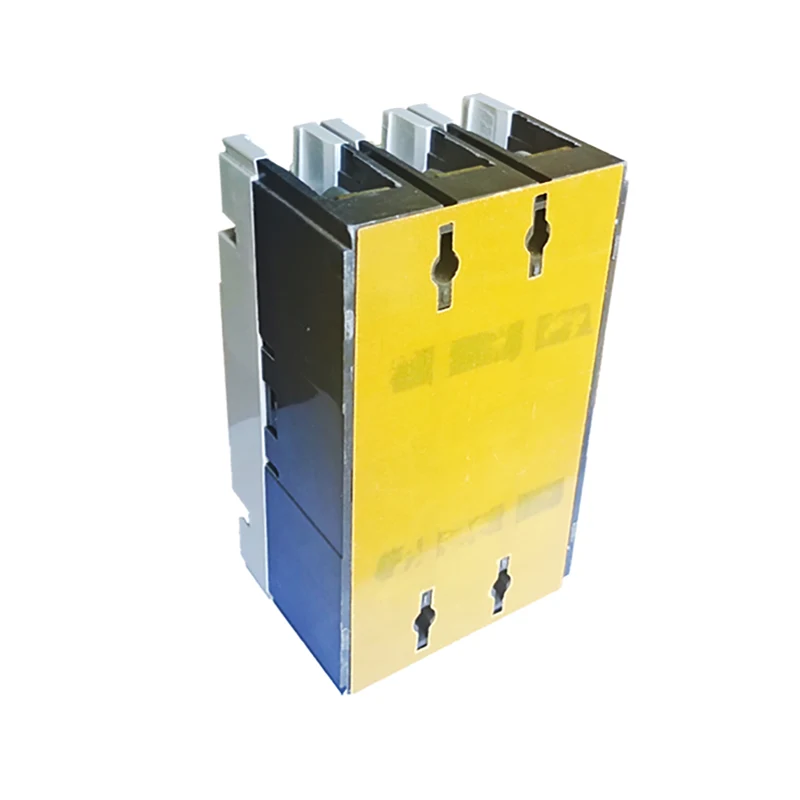

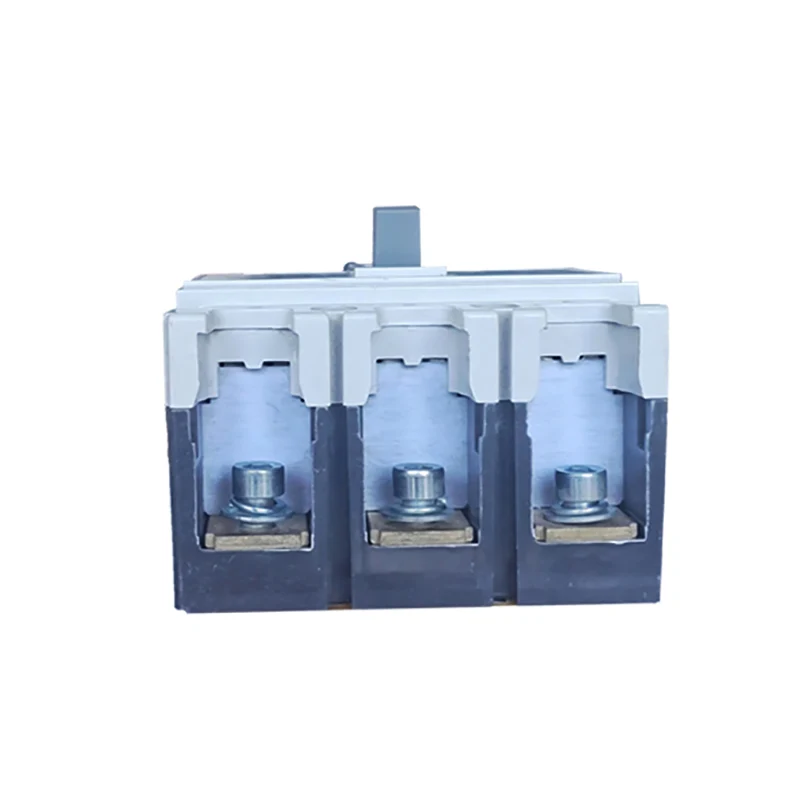

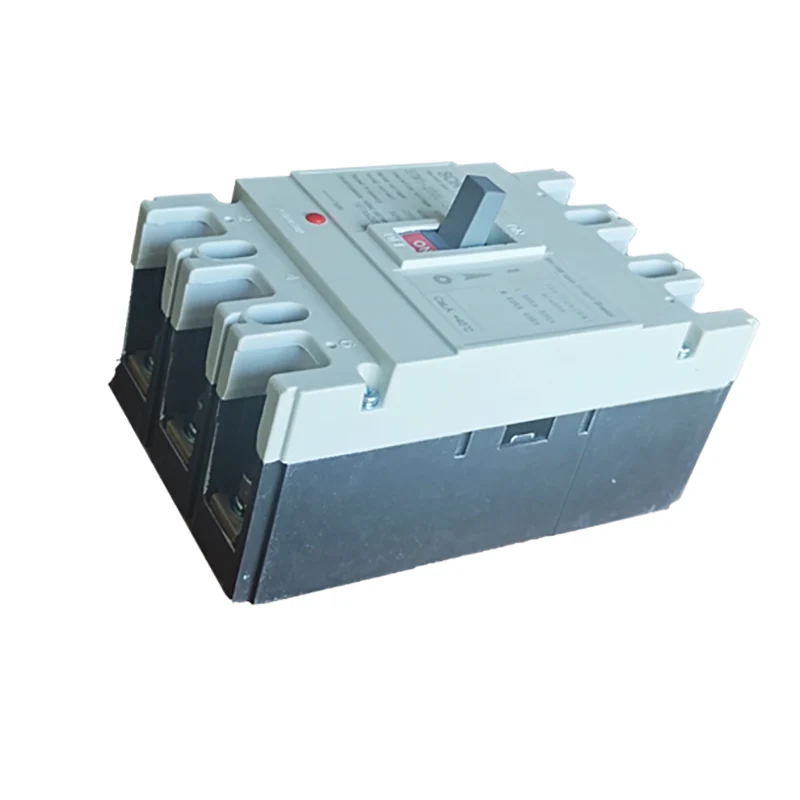

Sähkövalettu kotelon katkaisija

Sähkövalettu kotelon katkaisija on eräänlainen sähkölaite, jolla on suojatoiminnot, kuten ylikuormitus, oikosulku ja jännitteen alla. Sen toimintaperiaatteena on, että normaaleissa käyttöolosuhteissa katkaisija on suljetussa tilassa, kun piirin ylikuormitus, oikosulku tai jännitteen ja muiden vikojen alla katkaisija katkaisee piirin automaattisesti piirin ja laitteen turvallisuuden suojaamiseksi.

Malli:STM1-250L

Lähetä kysely

Tuotteen Kuvaus

Malli		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Arvioitu Cortirucus Curert		125			250			400			630			800			1250
Arvioitu Curert HN (A)		16,20,25,32,40,50			100 125 140,160,			250 315 350 400			400 500 630			630 700 800			80 010 001 2550
		63,80,100,125			180 200 225,25
Arvioitu käyttöäänestys UE (V) DC								500 550,7			501 000
Arvioitu isku äänestys UKV)		1000			1000			1500			1500			1500			1500
UIP (KV)
Testaa ääntä yksi miute (v)		3500			3500			3500			3500			3500			3500
Katkaisukapasiteetti (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
to (1cs = 75%)	250 V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500 V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750 V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000 V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mecharical hän	Aika	7000			7000			4000			4000			2500			2000
Sähkö	Aika	2000			2000			1000			1000			800			600
Breaking Times (MS)		20			20			20			20			20			20
Asennuspaikka		Mikä tahansa paikka
Bolatorikapasiteetti		kyllä
Standardi		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Lämpötila (c)		25 ℃ -50 ℃
Suojelu		B20
Lisävaruste		/SD/MX
Kaaren etäisyys (mm)		250

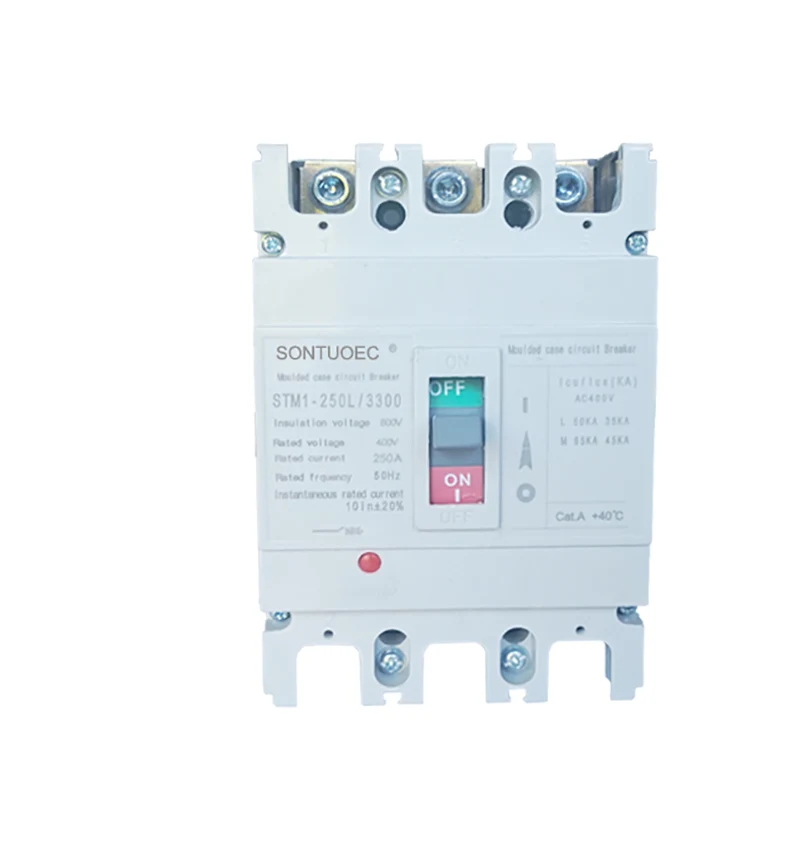

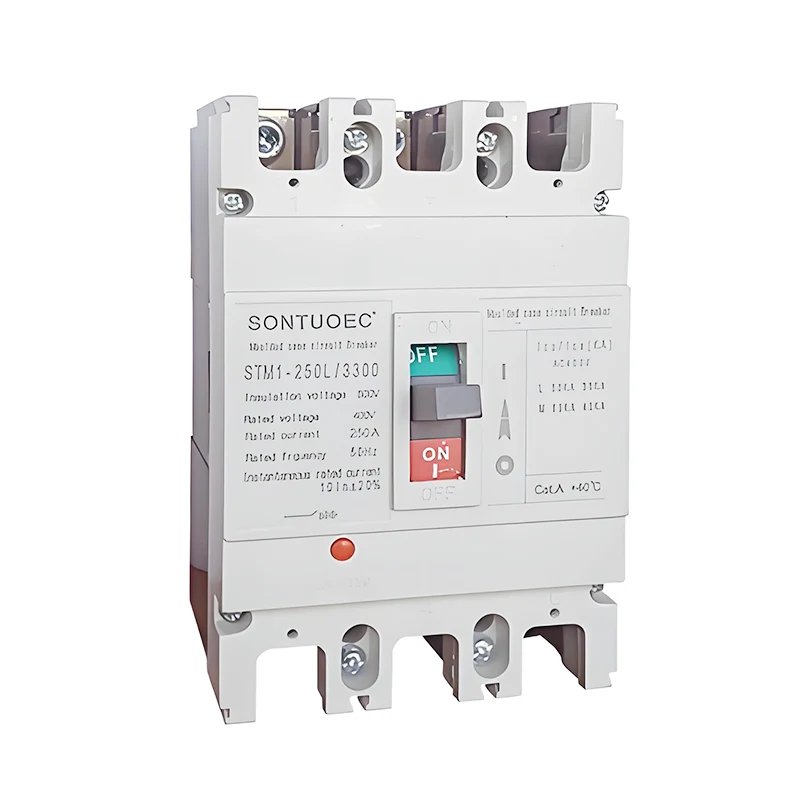

Malli EI.	STM1-250L/3300
Kaari	Ilma
Standardi:	IEC 60947-2
Rakenne	MCCB
Tyyppi	Mouleden tapauspiiri Katkaisija
Sertifikaatti	Ce
Hyväksynnät	CE, ISO9001
Toimitusaika	Sisällä 20 päivää
Eritelmä	63A-630A
Alkuperä	Wenzhou Zhejiang
Tuotantokapasiteetti	2000 kappaletta/viikko
Nopeus	Normaali tyyppi Katkaisija
Asennus	Kiinteä
Pylväät	3P 4P
Funktio	Tavanomainen Katkaisija, Piiri-katkaisijan vikahoiton suojaus, Liiallinen suoja
Hinta	Tehdas Hinta
Takuuaika	12 kuukautta
Kuljetuspaketti	Sisä- Laatikko/laatikko
Tavaramerkki	ESOUEEC, WZSCEC, ESUTUNE, IMDEC
HS -koodi	8536200000

Rakenne ja ominaisuudet

Rakenne: Sähkövalettu kotelon katkaisija koostuu yleensä kosketusjärjestelmästä, kaaren sammutusjärjestelmästä, toimintamekanismista, hyökkääjästä ja kuoresta ja muista osista.

Ominaisuudet:

Sillä on korkea murtumiskyky ja hyvä dynaaminen lämpöstabiilisuus.

Kuori on valmistettu liekinlähettävistä, kaariresistentistä eristävästä materiaalista, jolla on korkea turvallisuussuorituskyky.

Käyttömekanismi on joustava ja luotettava, mikä on kätevää käyttäjille toimia manuaalisesti tai sähköisesti.

Eristimellä on erilaisia suojatoimintoja, ja se voi suorittaa vastaavat toimenpiteet piirin eri vikojen mukaisesti.

Toiminto ja käyttö

Toiminto: Sähkövalettu kotelon katkaisijalla on erilaisia suojatoimintoja, kuten ylikuormitussuojaus, oikosulku suojaus, jännitesuojauksen ja vuotojen suojaamisessa. Niiden joukossa ylikuormitussuoja tarkoittaa, että kun piiri on ylikuormitettu, katkaisija voi katkaista piirin automaattisesti estääksesi laitteen vaurioitumisen ylikuumenemisen vuoksi; Oikosuojaus tarkoittaa, että kun piirissä tapahtuu oikosulku, katkaisija voi nopeasti katkaista vikavirran tulen ja muiden turvallisuusonnettomuuksien estämiseksi; Alijännitesuojaus tarkoittaa, että kun virtalähteen jännite on alhaisempi kuin nimellisarvo, katkaisija voi irrottaa piirin automaattisesti laitteen suojaamiseksi vaurioitumiselta; ja vuotojensuojaus tarkoittaa, että kun piirissä tapahtuu vuoto, katkaisija voi ajoissa katkaista virtalähteen henkilökohtaisen turvallisuuden suojaamiseksi. Vuotosuojaus tarkoittaa, että katkaisija voi katkaista virtalähteen ajassa, kun piirissä on vuotoja henkilökohtaisen turvallisuuden suojaamiseksi.

Käyttö: Sähkövalettujen kotelon katkaisijoita käytetään laajasti sähköjärjestelmissä asuin-, kaupallisissa, teollisuus- ja kuljetuskenttiissä. Asuinpaikalla sitä käytetään kotipiirien ja sähkölaitteiden turvallisuuden suojaamiseen; Kaupallisella kentällä sitä käytetään suurten rakennusten ja kaupallisten tilojen sähköjärjestelmien suojaamiseen; Teollisuusalalla sitä käytetään tehdaslaitteiden ja koneiden turvallisen käytön hallintaan ja suojaamiseen; Kuljetuskentällä sitä käytetään liikennevalojen, rautatiesignaalien ja muiden laitteiden vakaan toiminnan suojaamiseen.
