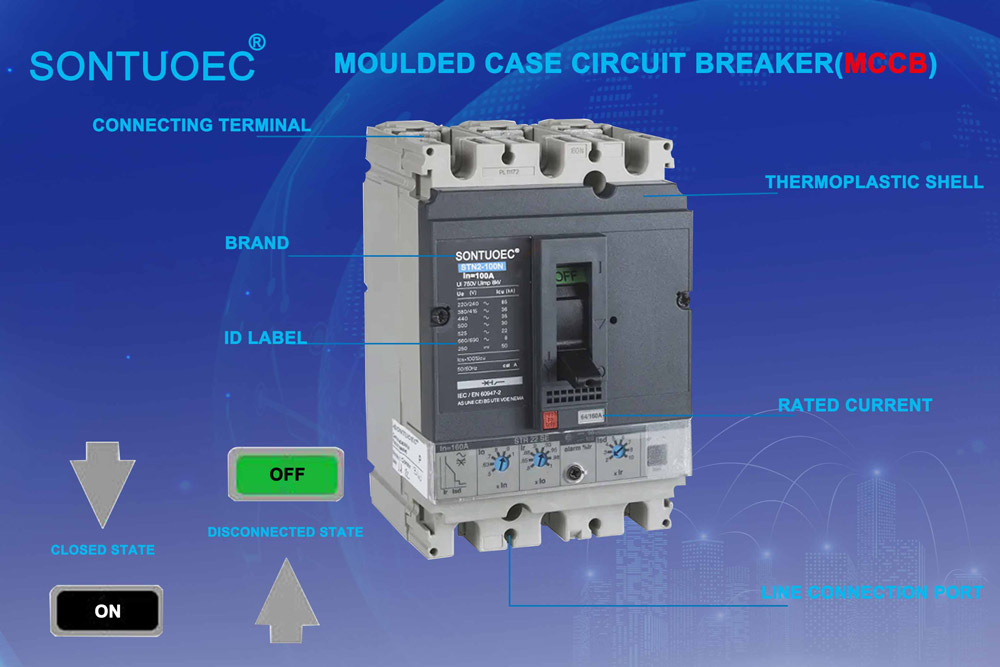

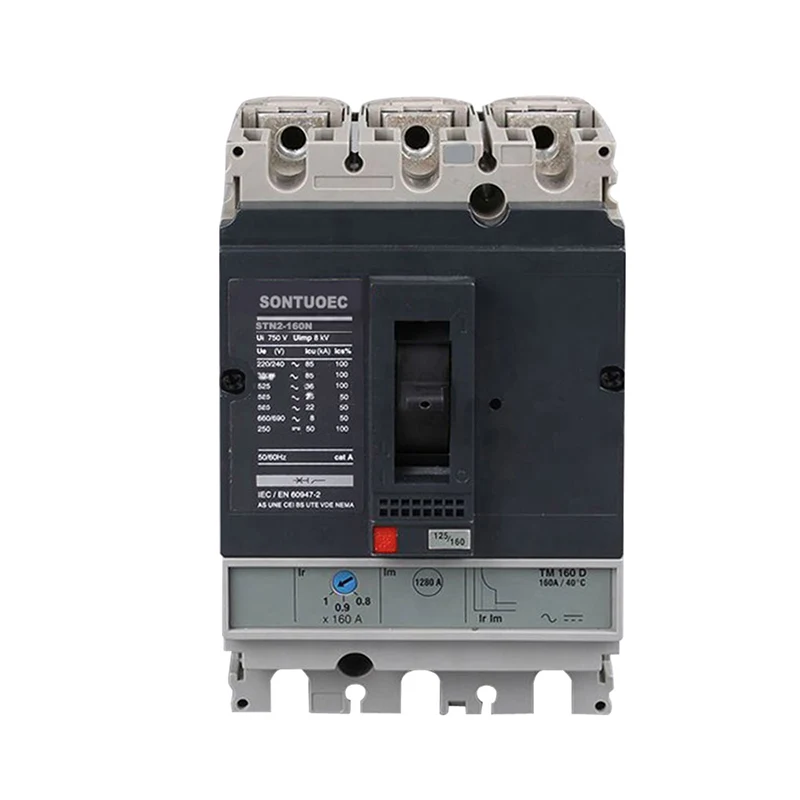

Turvakatkaisijan MCCB 3P: n toimintaperiaate perustuu magneettisen liipaisimen ja lämpövastuun yhdistelmään. Kun ylikuormitus tai oikosulku tapahtuu piirissä, virta kasvaa dramaattisesti, ja magneettinen liipaisin havaitsee tämän epänormaalisuuden ja katkaisee piiri nopeasti. Samaan aikaan lämpövastuu havaitsee lämpötilan muutokset piirissä ja laukaisee myös MCCB: n katkaisemaan piirin, kun lämpötila ylittää asetetun arvon, estäen siten laitteiden vaurioita ja paloonnettomuuksia.

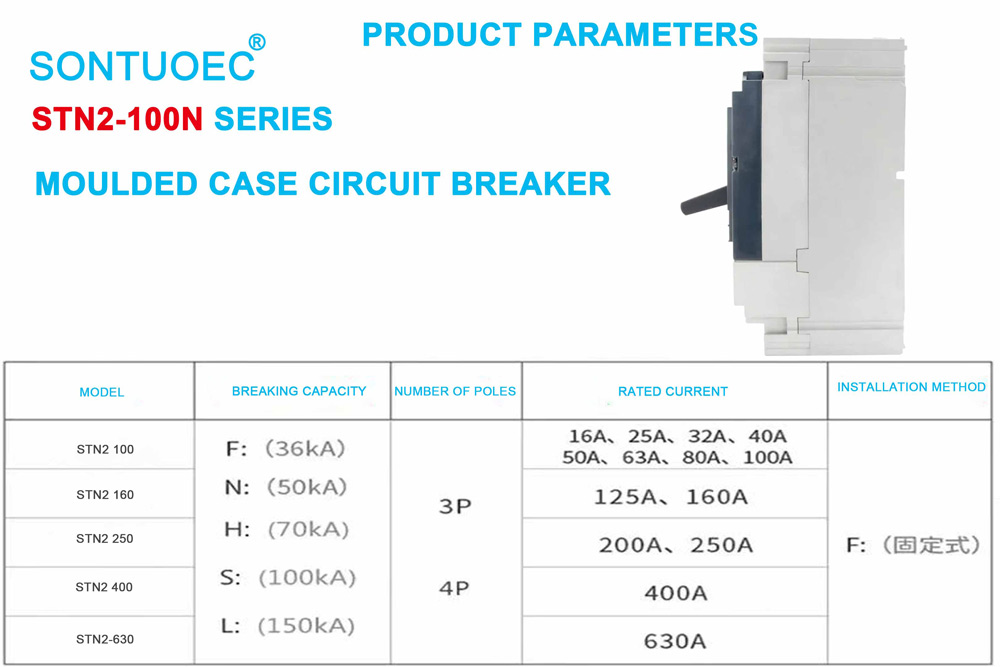

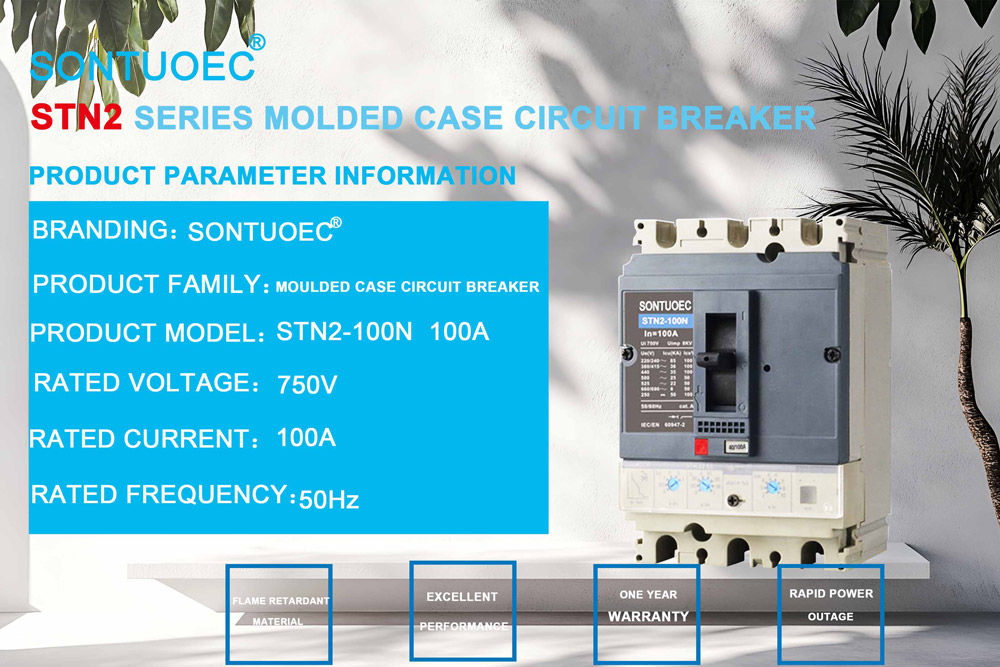

Tekniset tiedot |
STN2-100 |
STN2-160 |
STN2-250 |
STN2-400 |
STN2-630 |
|||||||||||||||
Kehysvirta (a) |
100 |
160 |
250 |
400 |
630 |
|||||||||||||||
Pylväät |
3 |
4 |
3 |
4 |
3 |
4 |
3 |
4 |
3 |
4 |
||||||||||
Lopullinen murtokyky (ICU, KA) |
F |
N |
H |
F |
N |
H |
F |
N |
H |
F |
N |
H |
F |
N |
H |
|||||
AC220 / 240 V (From) |
85 |
90 |
100 |
85 |
90 |
100 |
85 |
90 |
100 |
40 |
85 |
100 |
40 |
85 |
100 |
|||||
AC380/415V (KA) |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
|||||
Eristysjännite |
AC800V |
|||||||||||||||||||
Arvioitu työjännite |
AC690V |
|||||||||||||||||||
Nimellisvirta, lämpö laukaisu, TMD, a |
63, 80, 100 |
80, 100, 125, 160 |
125, 160, 200, 250 |
- |
- |
|||||||||||||||
Nimellisvirta, elektroninen Kompastuminen, mikrofoni, a |
40, 100 |
40, 100, 160 |
100, 160, 250 |
250, 400 |
250, 400, 630 |
|||||||||||||||
Ylimääräinen, valppaus, vika Tarvikkeet |
Tai/SD/SDE/SDX |
|||||||||||||||||||
Shunt ja jännitekäämi |
Mx/mn |
|||||||||||||||||||
Mekaaninen elämä |
50000 |
40000 |
20000 |
15000 |
15000 |
|||||||||||||||
Sähkö |
30000 |
20000 |
10000 |
6000 |
4000 |

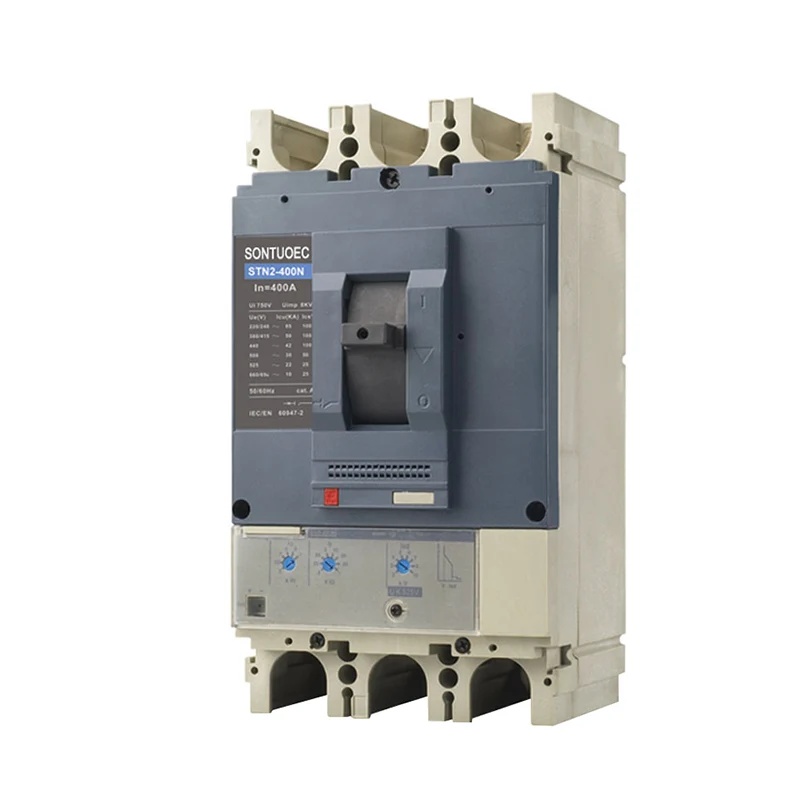

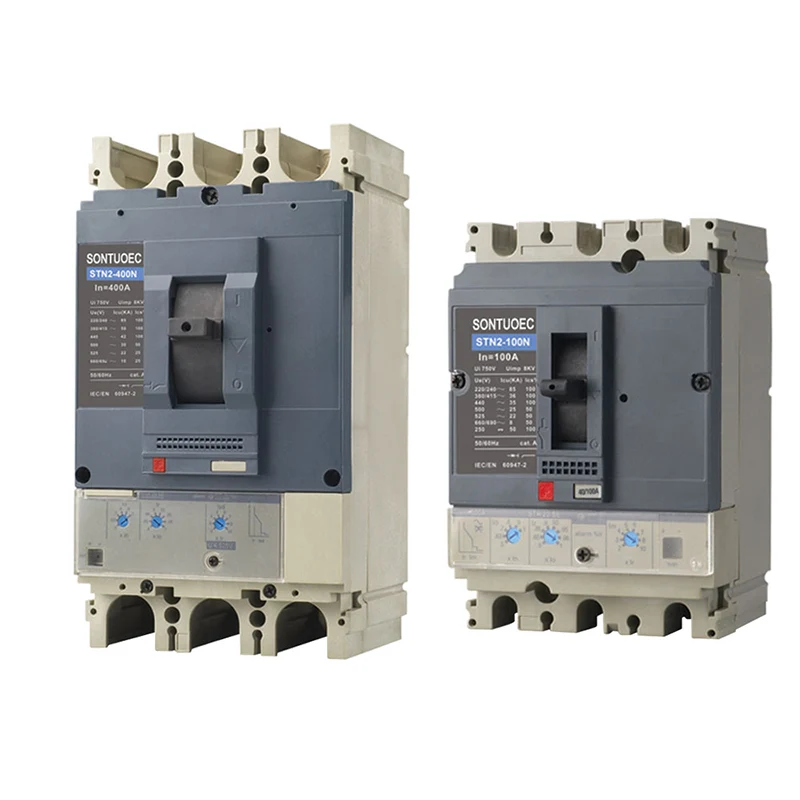

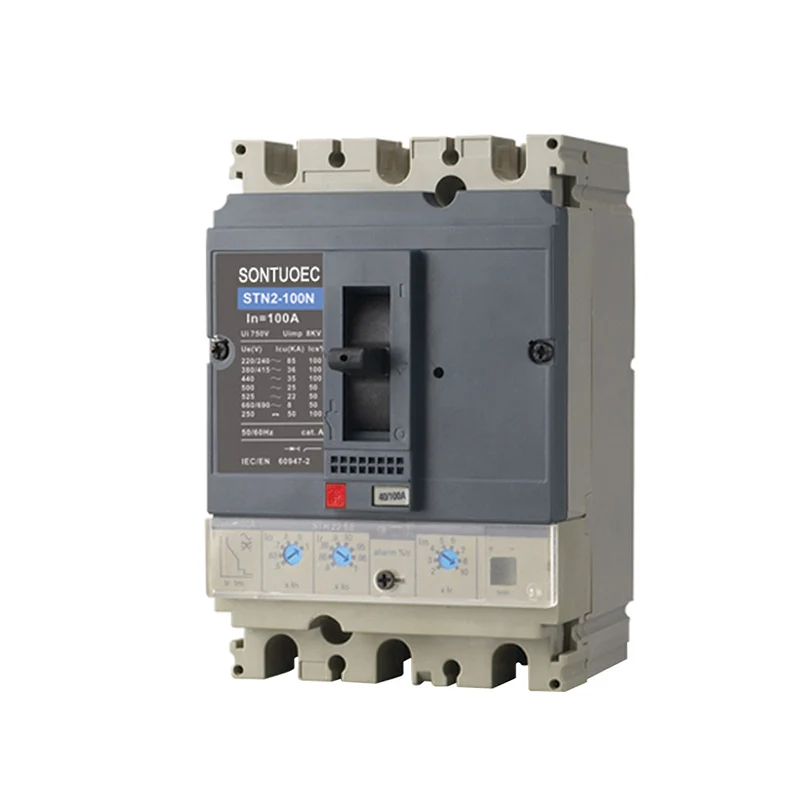

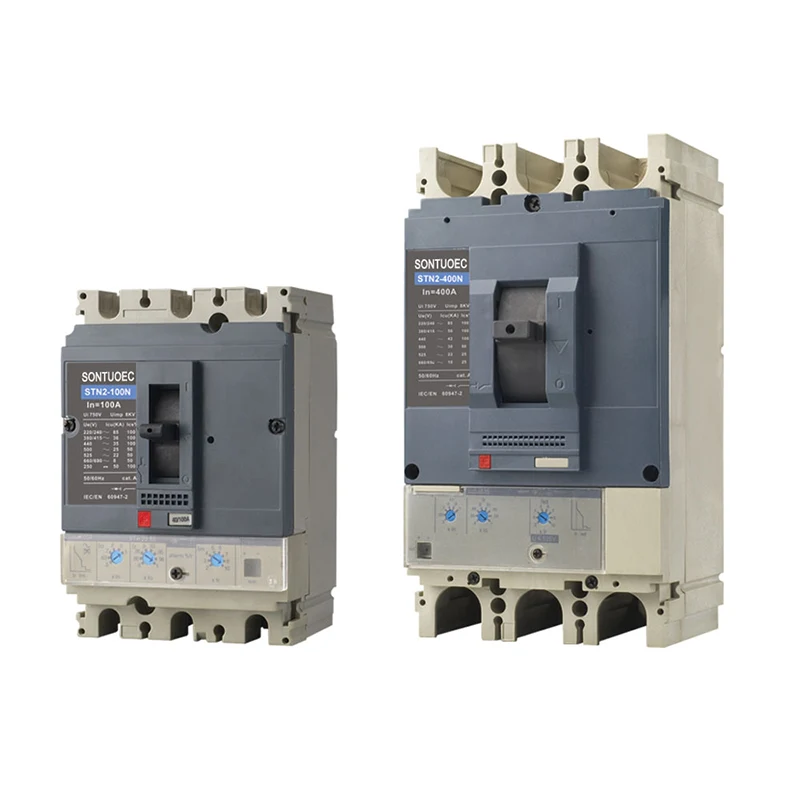

Turvallisuuskatkaisija MCCB 3P/4P heijastaa viimeisintä nykyistä rajoittavaa periaatetta ja valmistustekniikkaa, jolle on ominaista kompaktit rakenteet, täysi modulaation, korkea murtuminen ja nolla salama. Circtioner-katkaisija on varustettu ylikuormituksella, oikosulku- ja alajännitesuojauslaitteella, jotta piiri- ja virtalähdelaitteet suojataan vaurioilta.
Bipolaarinen suunnittelu: MCCB 3P/4P on bipolaarinen muotoilu, mikä tarkoittaa, että se voi hallita sekä nolla- että palojohtoja samanaikaisesti varmistaen piirin turvallisuuden ja stabiilisuuden.
Suuri tarkkuus: Suurella tarkkuusvirran havaitsemisfunktiolla se voi määrittää tarkasti piirin vikatilanteen ja katkaista piiri ajoissa.
Suuri luotettavuus: Kehittyneellä tekniikalla ja materiaaleilla on korkea luotettavuus ja vakaus, ja se voi toimia normaalisti erilaisissa ankarissa ympäristöissä.
Helppo asentaa ja ylläpitää: kohtuullinen suunnittelu, helppo asentaa ja samalla helppo ylläpitää ja korvata, vähentäen käyttäjän käyttö- ja ylläpitokustannuksia.
Kansainväliset standardit
IEC60947-1: Yleiset säännöt
IEC60947-2: Katkaisijat
IEC60947-4: Kontaktorit ja moottorin aloittajat;
IEC60947-5.1: Ohjauspiirilaitteet ja kytkentäelementit; Automaattinen ohjauskomponentit.
Kansalliset standardit
GB14048.1: Yleiset säännöt
GB14048.2: Katkaisija
