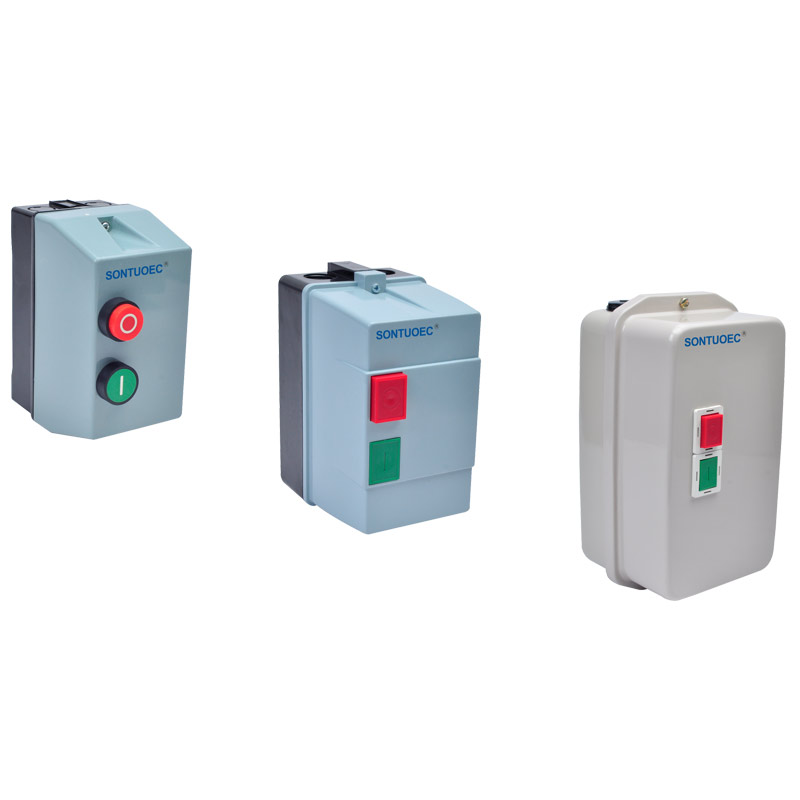

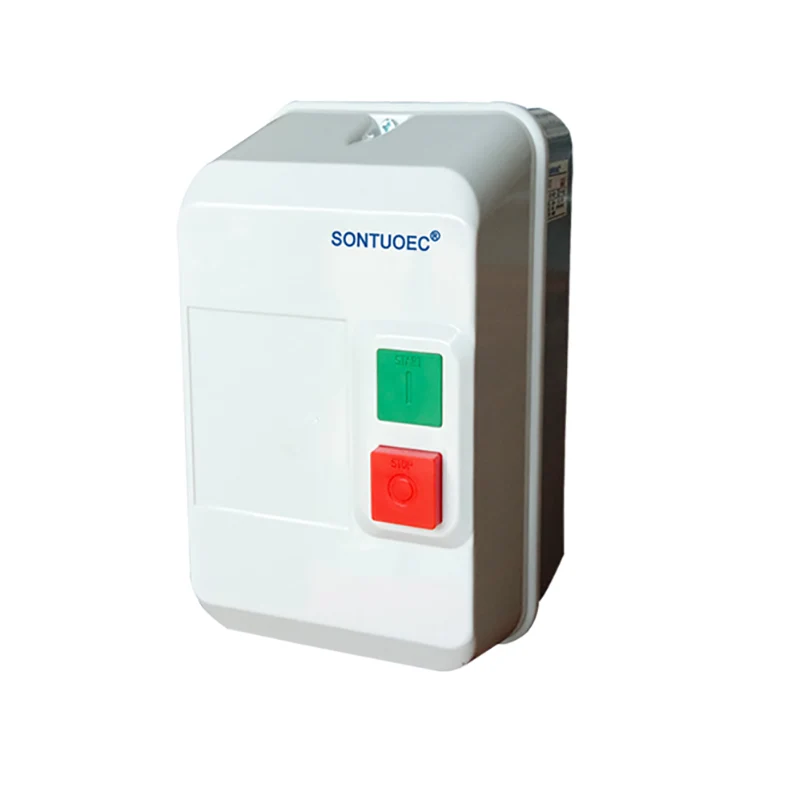

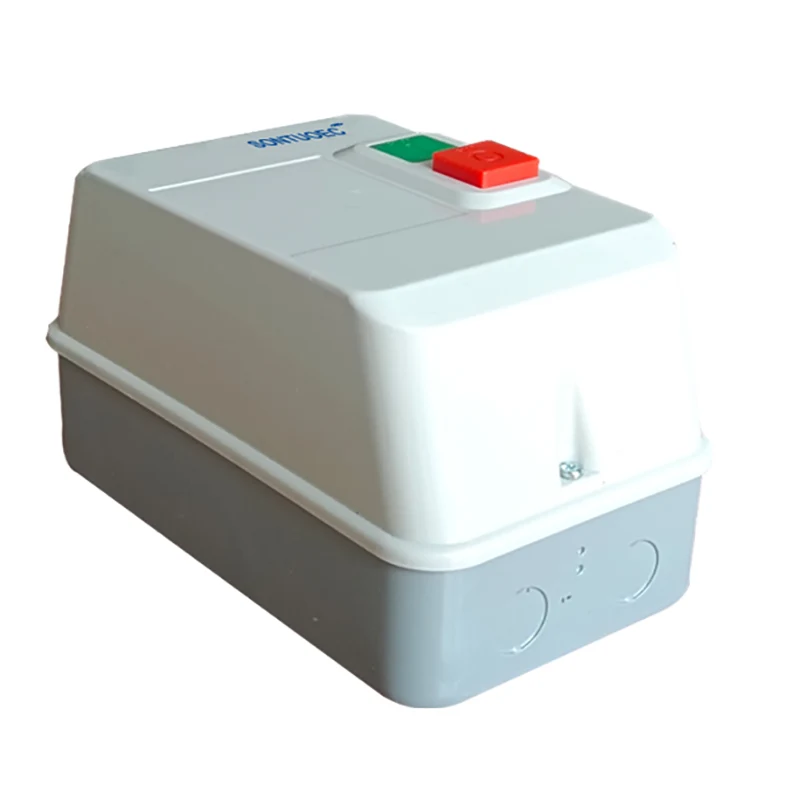

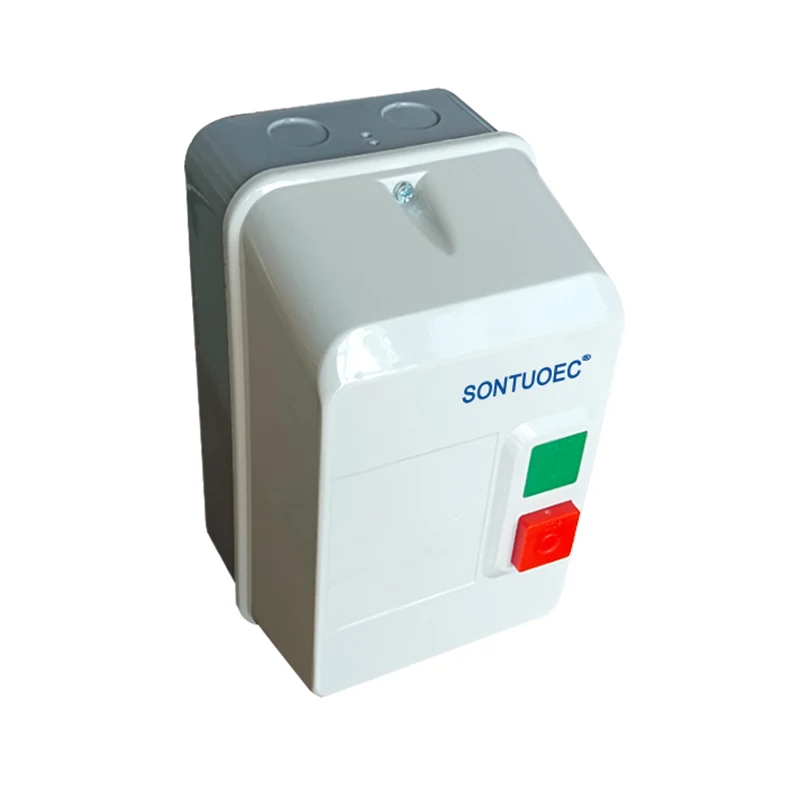

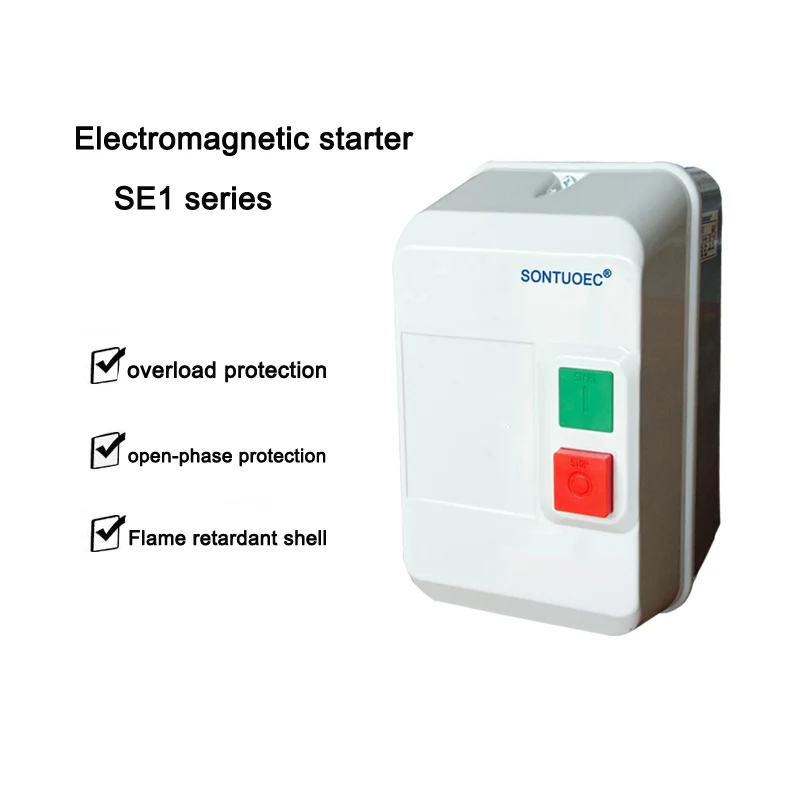

Magneettinen aloittaja (DOL)

Magneettinen aloittaja (DOL) Moottori, ts. Magneettinen kytkin käytetään moottorin (tai moottorien) käynnistymisen ja pysäyttämisen hallintaan. Magneettikytkimillä on tässä avainrooli hallitsemalla piirin on-off-off-off-off-muutoksia ulkoisen magneettikentän, toteuttaen siten moottorin hallinnan.

Lähetä kysely

Tuotteen Kuvaus

Tekniset tiedot

Tuotetila nro ja spesifinen	SLE1-09 ja 12	Kaksinkertainen Sulby, suojattu TOLP429 (3) tai, F659 (4)

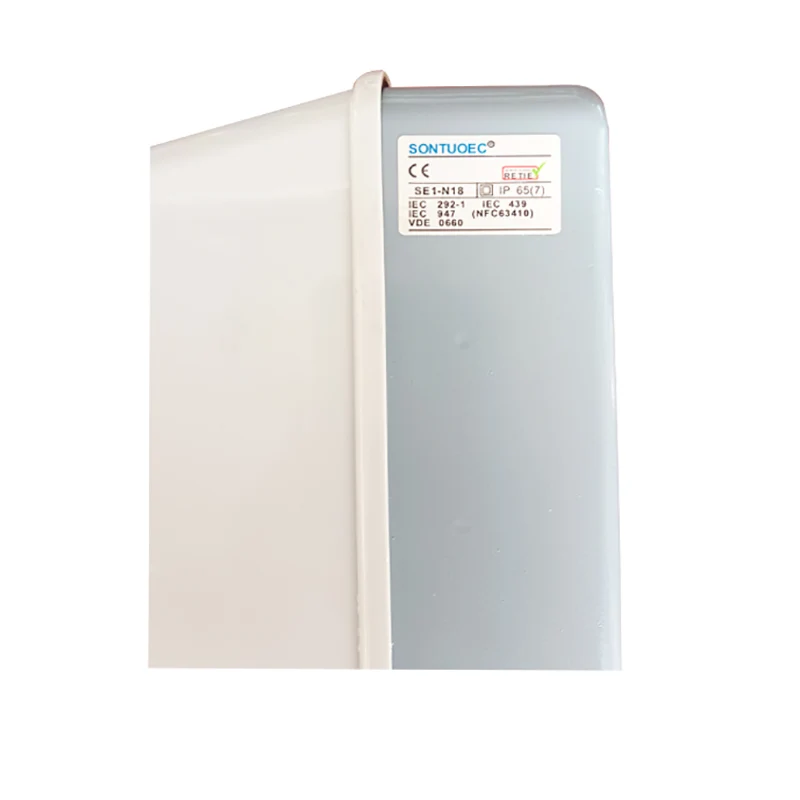

Kotelo	SLE1-18 ja 25	Kaksinkertainen sisulattu, suojattu TOLP427 (3) tai, F5577 (4)
	SLE1-32 ja 95	Matal, LP65 - 559
Hallinta (2 painikkeita kotelon kansi)	SLE1-32 ja 95	1 Vihreä käynnistyspainike '1', 1red Stop/Teset Buttion 'O ”
Yhteydet	SLE1-32 ja 95	Electricol Power- ja ohjauslähetysliitännät

Tärkeimmät tekniset parametrit:

Tyyppi		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) RETED-teho (AC-3) IEC60947-4	220 V	2,2/3	3/4	4/5,5	5,5/7,5	7,5/10	11/5	15/20	18,5/25	22/35	25/35
KW/HP (AC-3) RETED-teho (AC-3) IEC60947-4	380 V	4/5,5	5,5/7,5	7,5/10	11/15	15/20	18,5/25	22/30	30/40	37/50	45/60
Retrod Virta (AC-3) GB14048.4	220 V	9	12	15	21	26	36	52	63	75	86
Retrod Virta (AC-3) GB14048.4	380 V	9	12	16	21	25	37	43	59	72	85
Retroidun lämmitysvirta (a)			25	32	40	50	60	80		125
Retroidut epävarmuuden (V) 660
Apulaitos AC-15	Kontakti	standardi	1no				1NO+1NC
	Remoitu virta (a)	220 V	1.6
	Remoitu virta (a)	380 V	0.95
Sitabie -lämpörele		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Koteloiden luokitus		LP65

Operaation periaate

Magneettikytkimen käynnistysmoottorin toimintaperiaate perustuu pääasiassa magneettikentän vaikutukseen ja tasavirtamoottorin toimintaperiaatteeseen. Kun ulkoinen magneettikenttä tulee lähelle magneettikytkintä, se laukaisee magneettisen tunnistuselementin (esim. Ruoka) kytkimen sisällä, aiheuttaen sen sulkemisen tai katkaisun koskettimet, mikä säätelee piirin avaamista ja sulkemista. Kun piiri on suljettu, virta virtaa moottorin läpi aiheuttaen sen alkavan pyöriä. DC -moottorit puolestaan toimivat periaatteessa, että energinen johdin liikkuu magneettikentällä sähkömagneettisen voiman vaikutuksesta.

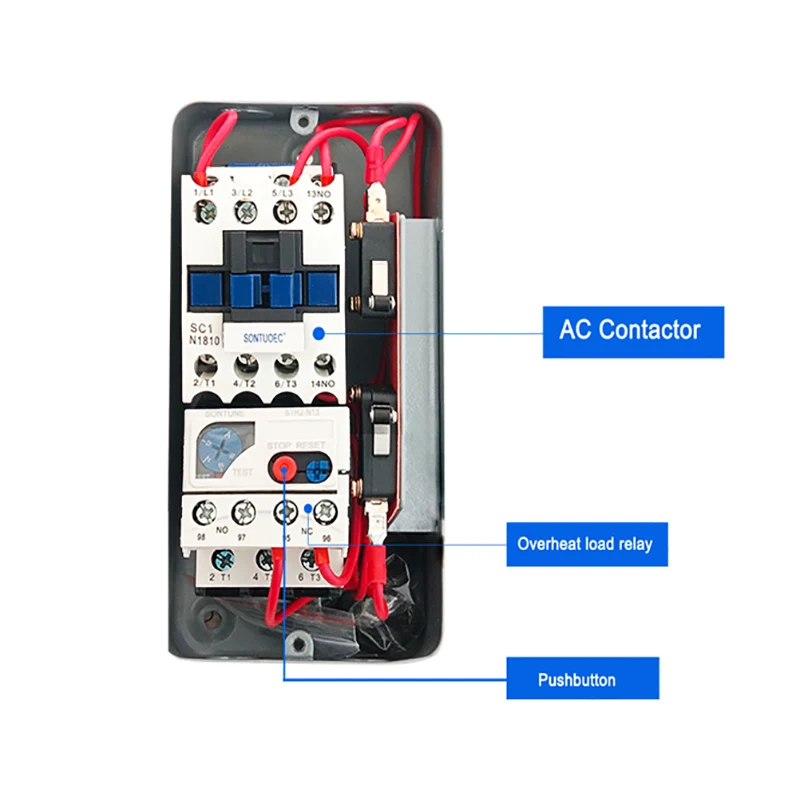

Pääkomponentit

Magneettikytkin: Koostuu yleensä magneettisen anturielementin ja liipaisimen laitteesta, jota käytetään ulkoisten magneettikenttien havaitsemiseen ja piirin päällä/pois päältä.

Sähkömoottori: Laite, joka muuntaa sähköenergian mekaaniseksi energiaksi ja ajaa erilaisia laitteita pyörimisen kautta.

Ohjauspiiri: Käytetään ulkoisten signaalien vastaanottamiseen ja magneettikytkimen ja moottorin käyttötilaan signaalien mukaan.
