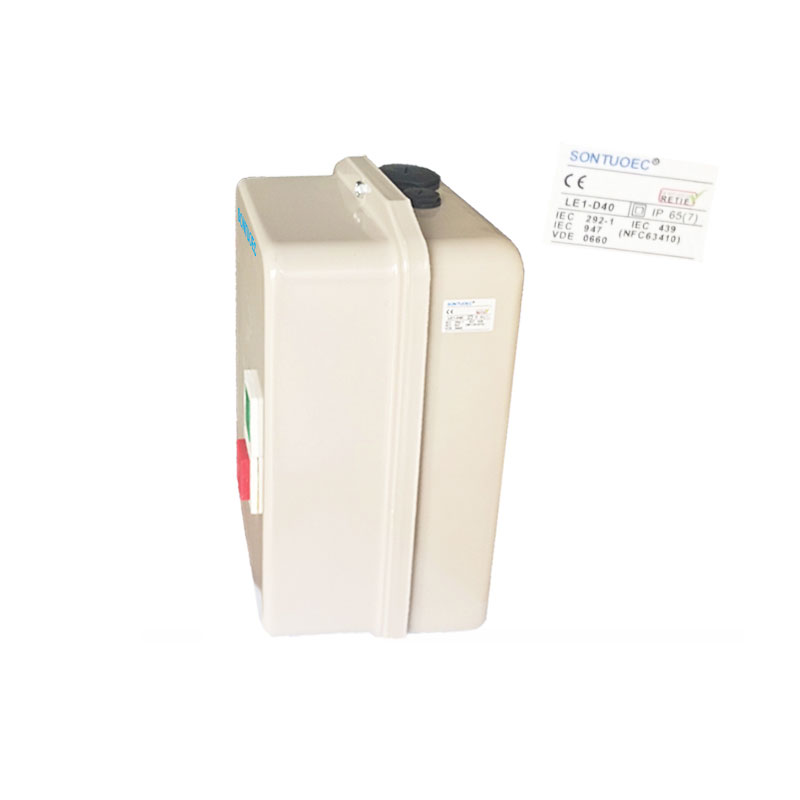

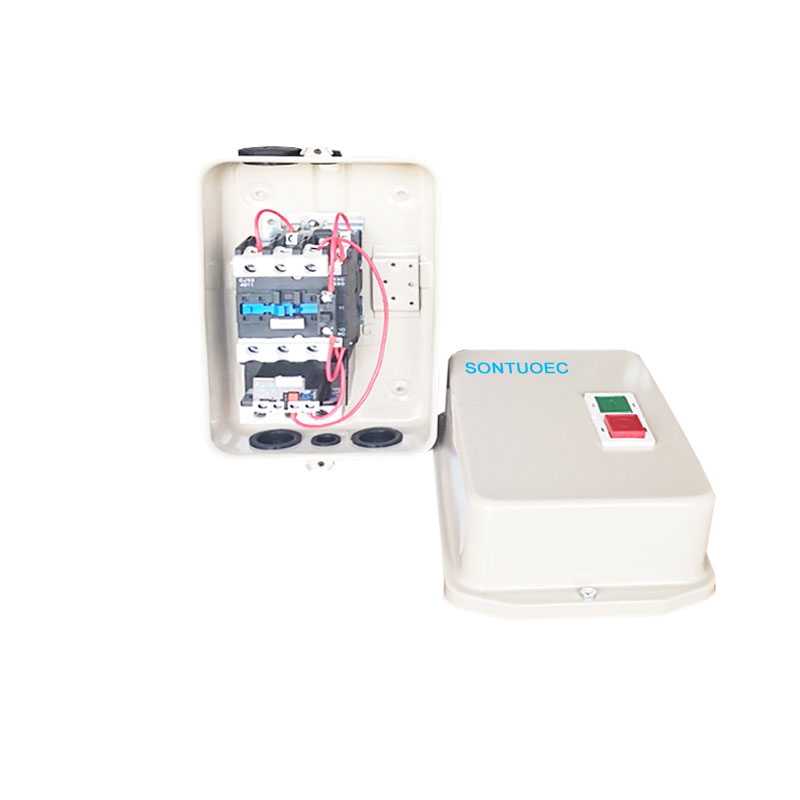

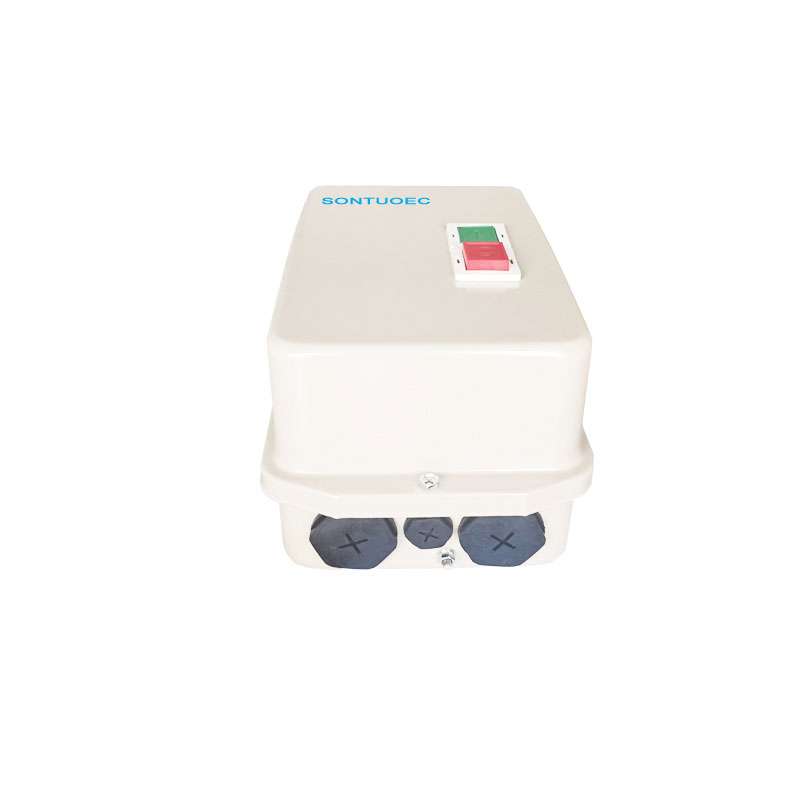

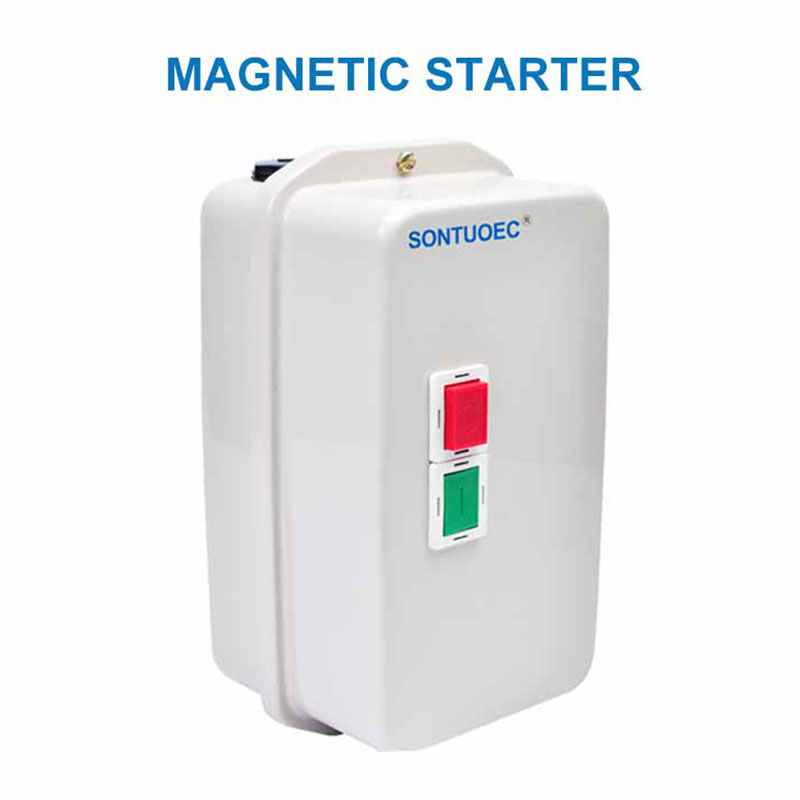

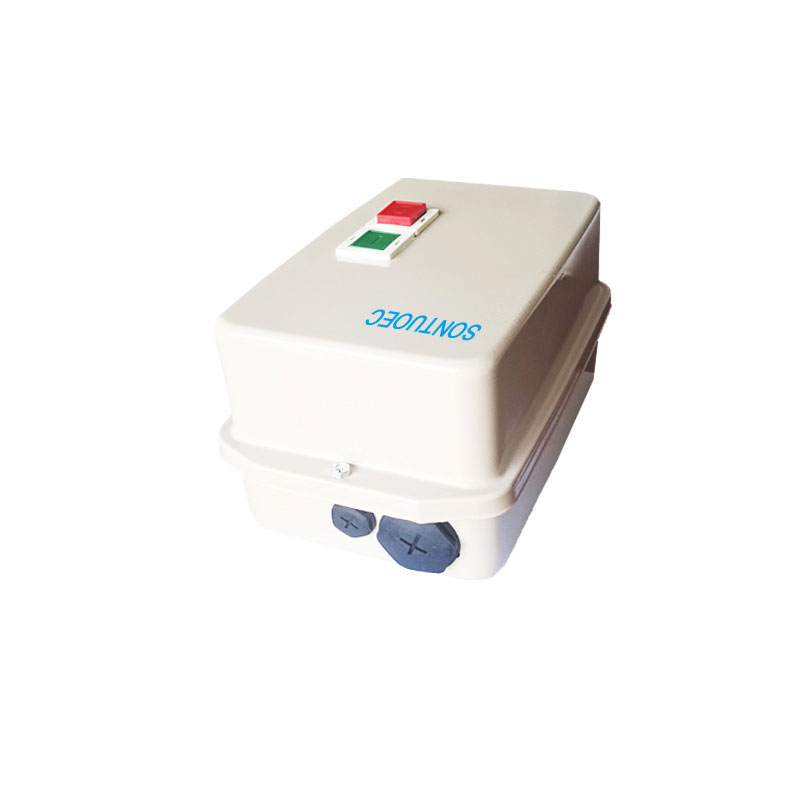

SLE1-D-sarjan magneettinen käynnistys on sähköohjauslaite, joka käyttää sähkömoottorin käynnistämistä ja pysäyttämistä sähkömagneettisella voimalla. Se sisältää yleensä sähkömagneettisen kelan, joka energisesti saadaan magneettikentän, joka houkuttelee rautaydin liikkumista, joka johtaa kontaktien sulkemiseen tai rikkoutumiseen moottorin hallinnan saavuttamiseksi.
Tuotetila nro ja spesifinen | SLE1-09 ja 12 | Kaksinkertainen Sulby, suojattu TOLP429 (3) tai, F659 (4) | ||||||
Kotelo | SLE1-18 ja 25 | Kaksinkertainen sisulattu, suojattu TOLP427 (3) tai, F5577 (4) | ||||||
SLE1-32 ja 95 | Matal, LP65 - 559 | |||||||
Hallinta (2 painikkeita kotelon kansi) |
SLE1-32 ja 95 | 1 Vihreä käynnistyspainike '1', 1red Stop/Teset Buttion 'O ” | ||||||
Yhteydet | SLE1-32 ja 95 | Electricol Power- ja ohjauslähetysliitännät |
Tyyppi | SLE1-9 | SLE1-12 | SLE1-18 | SLE1-25 | SLE1-32 | SLE1-40 | SLE1-50 | SLE1-65 | SLE1-80 | SLE1-95 | |
KW/HP (AC-3) RETED-teho (AC-3) IEC60947-4 |
220 V | 2,2/3 | 3/4 | 4/5,5 | 5,5/7,5 | 7,5/10 | 11/5 | 15/20 | 18,5/25 | 22/35 | 25/35 |
380 V | 4/5,5 | 5,5/7,5 | 7,5/10 | 11/15 | 15/20 | 18,5/25 | 22/30 | 30/40 | 37/50 | 45/60 | |
Retrod Virta (AC-3) GB14048.4 |
220 V | 9 | 12 | 15 | 21 | 26 | 36 | 52 | 63 | 75 | 86 |
380 V | 9 | 12 | 16 | 21 | 25 | 37 | 43 | 59 | 72 | 85 | |
Retroidun lämmitysvirta (a) | 25 | 32 | 40 | 50 | 60 | 80 | 125 | ||||
Retroidut epävarmuuden (V) 660 | |||||||||||
Apulaitos AC-15 |
Kontakti | standardi | 1no | 1NO+1NC | |||||||
Remoitu virta (a) | 220 V | 1.6 | |||||||||
380 V | 0.95 | ||||||||||
Sitabie -lämpörele | LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10) |
LR2D-1316 (9 ~ 13) |
LR2D-1321 (12 ~ 18) |
LR2D-1322 (17 ~ 25) |
LR2D-1353 (23 ~ 32) |
LR2D-3355 (30 ~ 40) |
LR2D-3359 (48 ~ 65) |
LR2D-3361 (55 ~ 70) |
LR2D-3363 (63 ~ 80) |
LR2D-3365 (80 ~ 93) |
|
Koteloiden luokitus | LP65 |
Operaation periaate
SLE1-D-sarjan magneettisen aloittajan toimintaperiaate perustuu sähkömagneettisen induktion ja sähkömagneettisen voiman vuorovaikutukseen. Kun ohjausvirtalähde on virrannut, sähkömagneettinen kela tuottaa magneettikentän, joka houkuttelee rautaydin liikkumaan ja sulkemaan koskettimet, ja moottori toimitetaan virtaa ja alkaa ajaa. Kun ohjausvirtalähde on valettu, magneettikenttä katoaa, rautaydin nollautuu jousen vaikutuksen alla, koskettimet ovat rikki ja moottori pysähtyy.
SLE1-D-magneettisia aloittelijoita on erityyppisiä, kuten suorat online (DOL) SLE1-D -magneettiset aloittelijat, Star-Delta (Star-Delta) -aloittimet, Autotransformer-aloittelijat ja niin edelleen. Erityyppisillä SLE1-D-magneettisilla aloittelijoilla on erilaiset ominaisuudet ja levityksen laajuus.
1.Sirect on-Line (DOL) SLE1-D-magneettinen aloittaja:
Yksinkertainen rakenne, alhaiset kustannukset.
Soveltuu pienten voimalaitteiden aloittamiseen ja lopettamiseen.
2.Star-Delta (Star-Delta) Starter:
Muutamalla moottorin johdotusta, se tajuaa jännitteen ja virran vähentämisen tarkoituksen alkamisen aikana.
Sopii keskisuureen moottorin käynnistysohjaukseen.
3.Autotransformer Starter:
Hyödyntää autotransformeria jännitteen ja virran vähentämiseksi moottorin käynnistäessä.
Sovellettavissa suuritehoisten moottorien käynnistämiseen.
SLE1-D-magneettisia aloittajia käytetään laajasti erilaisissa teollisissa ja kaupallisissa sovelluksissa, kuten valmistuksessa, rakentamisessa, maataloudessa ja kuljetuksissa. Niitä käytetään erityyppisten moottorien, kuten kolmivaiheisen asynkronisten moottorien, tasavirtamoottorien jne. Ohjaamiseen laitteiden automatisoidun tuotannon ja kaukosäätimen.
