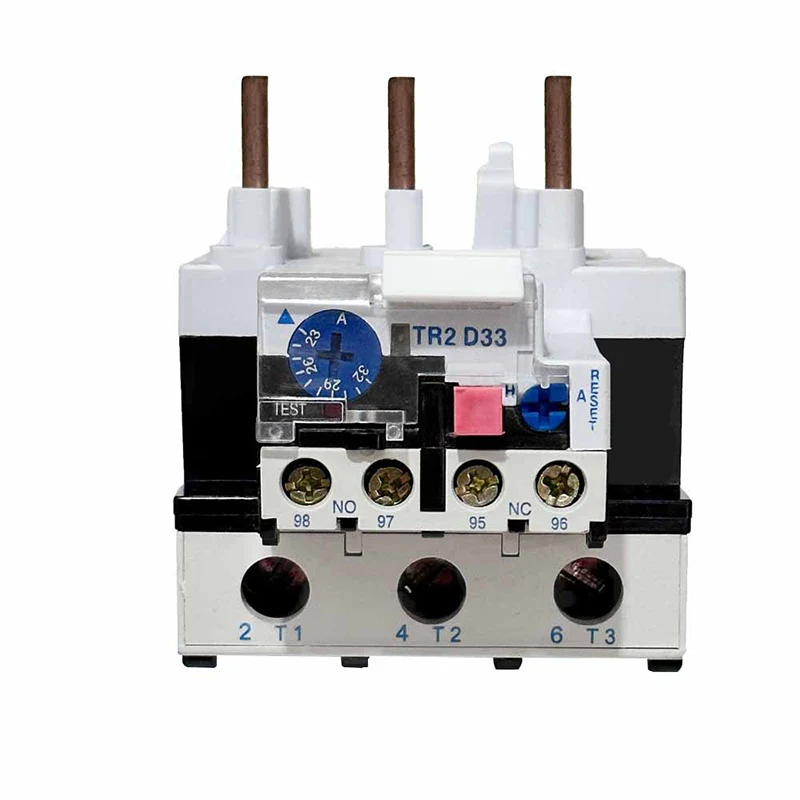

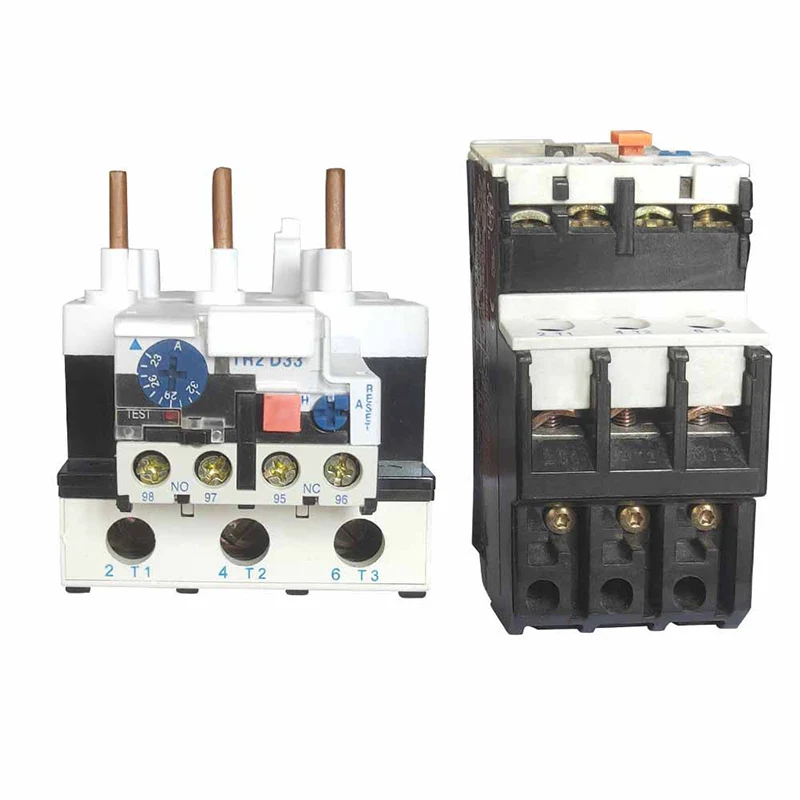

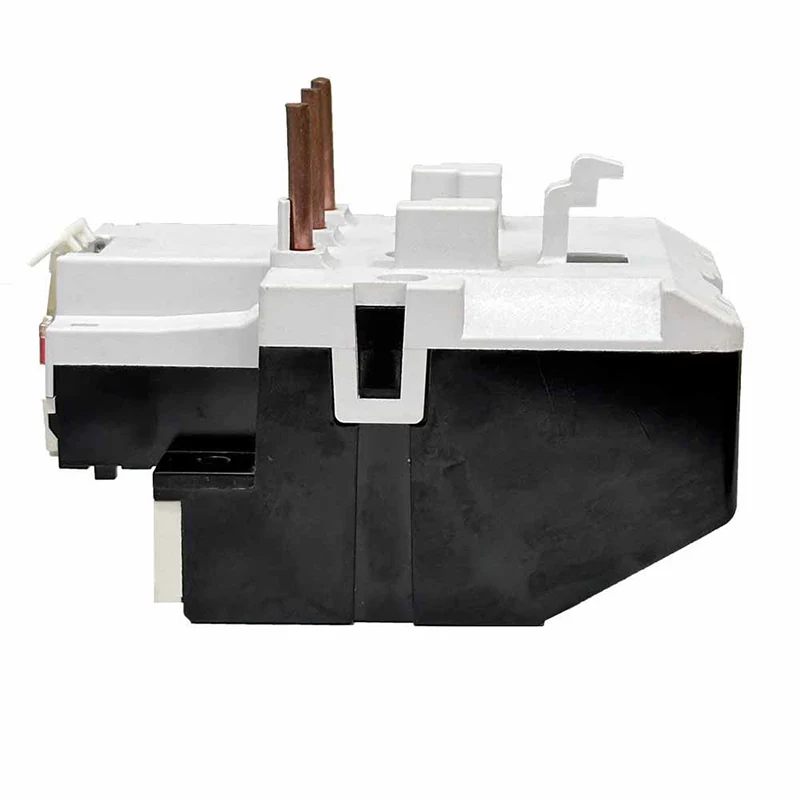

STR2-D33-lämmön ylikuormitusrele

STR2-D33-lämmön ylikuormitusreleet toimivat sähkövirran lämpövaikutuksen periaatteessa. Kun moottori on ylikuormitettu, sen virta kasvaa, aiheuttaen lämmityselementin lämmityselementin sisällä lämmitykseen. Tämä lämpö siirretään bimetaliin, joka on valmistettu kahdesta metallista, joilla on erilaiset lämpölaajennuksen kertoimet, joten se taipuu kuumentuessa. Kun taivutus saavuttaa tietyn pisteen, se laukaisee mekaanisen laitteen, yleensä kosketuksen, joka katkaisee moottorin virtalähteen suojaamalla sitä vaurioilta.

Lähetä kysely

Tuotteen Kuvaus

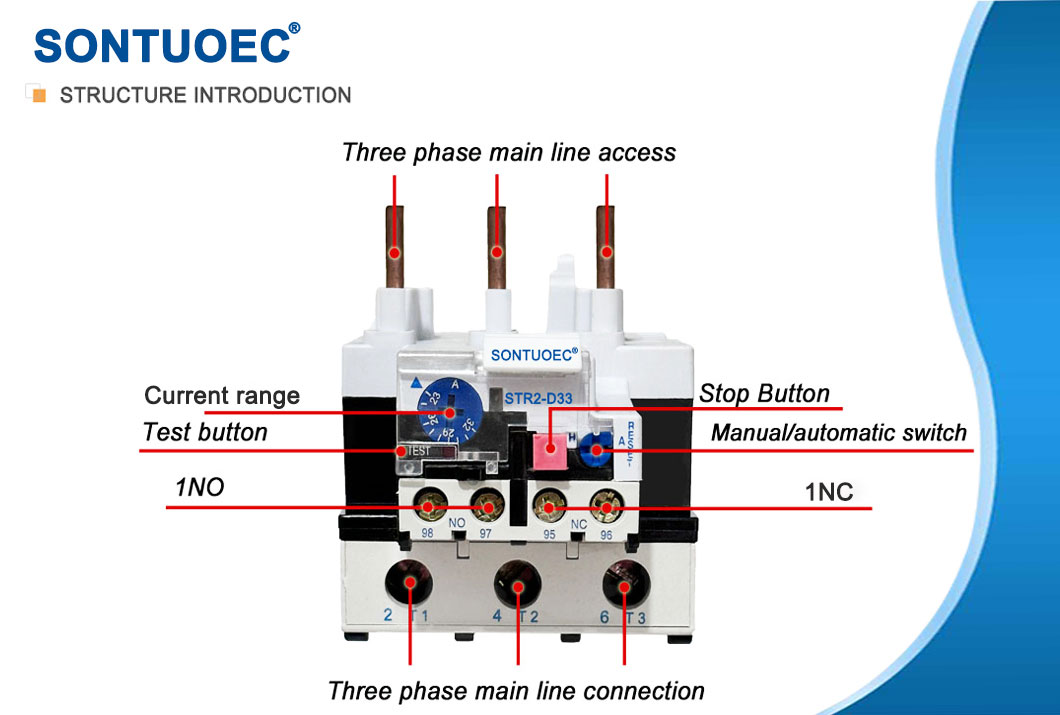

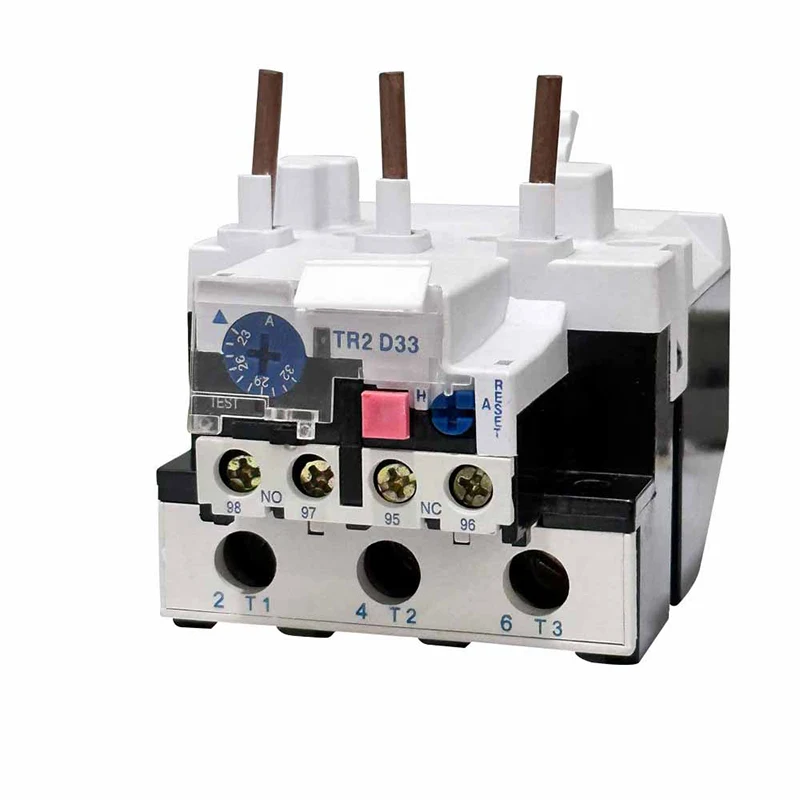

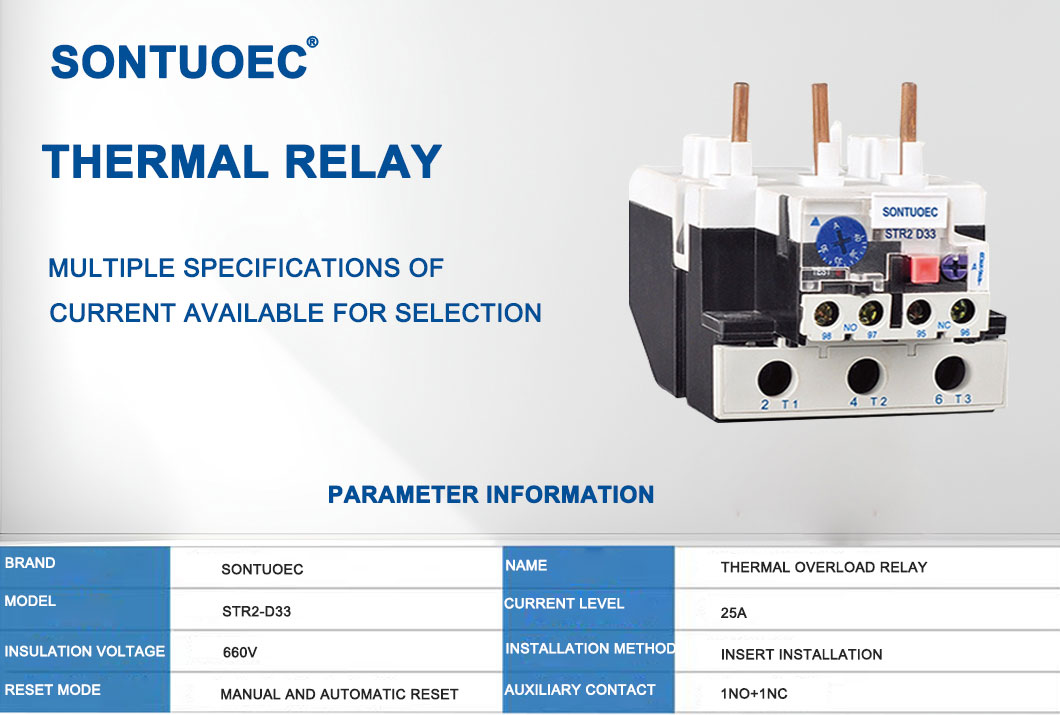

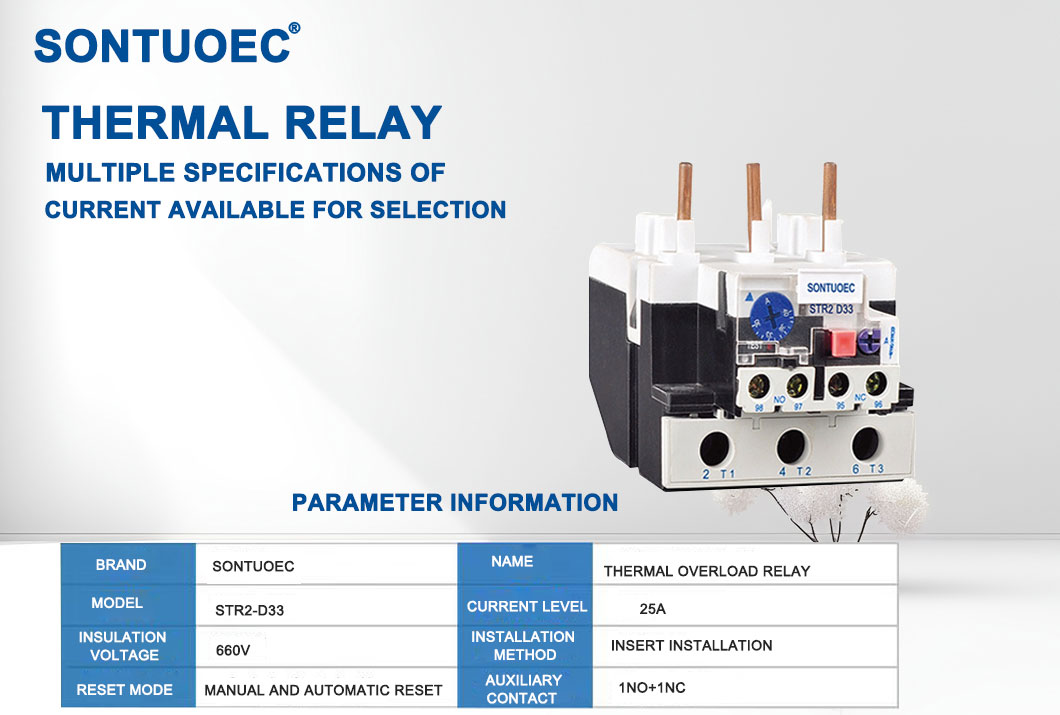

Tekniset tiedot:

Tuote Nimi	Lämmön ylikuormitusrele
Malli	ST2-D33
Materiaali	Muoviset, elektroniset komponentit
Lämpö- Kontakti	1NO+1NC

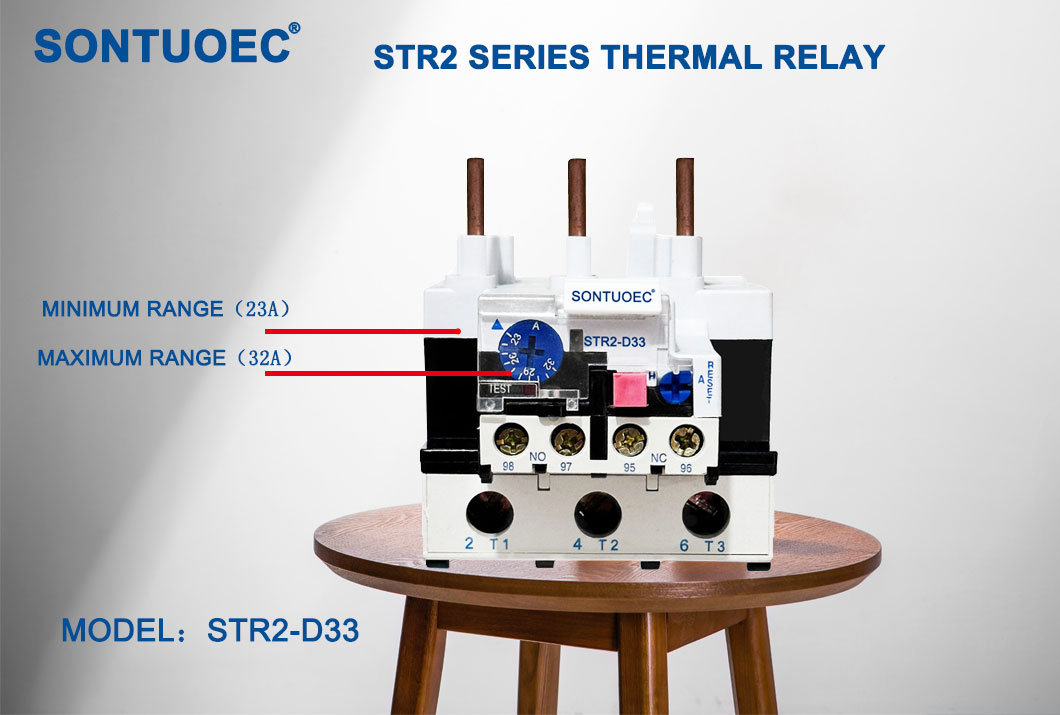

Lämpö- Relearoitu virta	23A-93A	Pls Huomaa virta etäisyys
STR2-93	Säädettävä virta -alue (A) Asetusalue	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
Taajuus	660 V
Kompastusluokka	50/60Hz
Väri	Kuten kuva on esitetty

Tärkeimmät tekniset parametrit

Malli	Nimellisvirta	EI.	Asetusalue (a)	Kontaktorille
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	STR2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Päätoiminnot

Ylikuormitussuojaus: Kun moottorin kuorma ylittää nimellisarvon, lämpörelee katkaisee virtalähteen, jotta moottorin ylikuumenemisen ja vaurioiden estämiseksi.

Ylikuumenen suojaus: Jos moottorin ylikuumenemat jostain syystä (esim. Ympäristön korkea lämpötila tai huono lämmön hajoaminen), myös lämmön ylikuormitusrele katkaisee virtalähteen.

Indikaatiofunktio: Monilla lämmön ylikuormitusreleillä on indikaatiofunktio, joka merkitsee tai muuttaa tilan, kun moottori on ylikuormitettu tai ylikuumentunut, jotta operaattori voi löytää ja ryhtyä toimenpiteisiin ajassa.

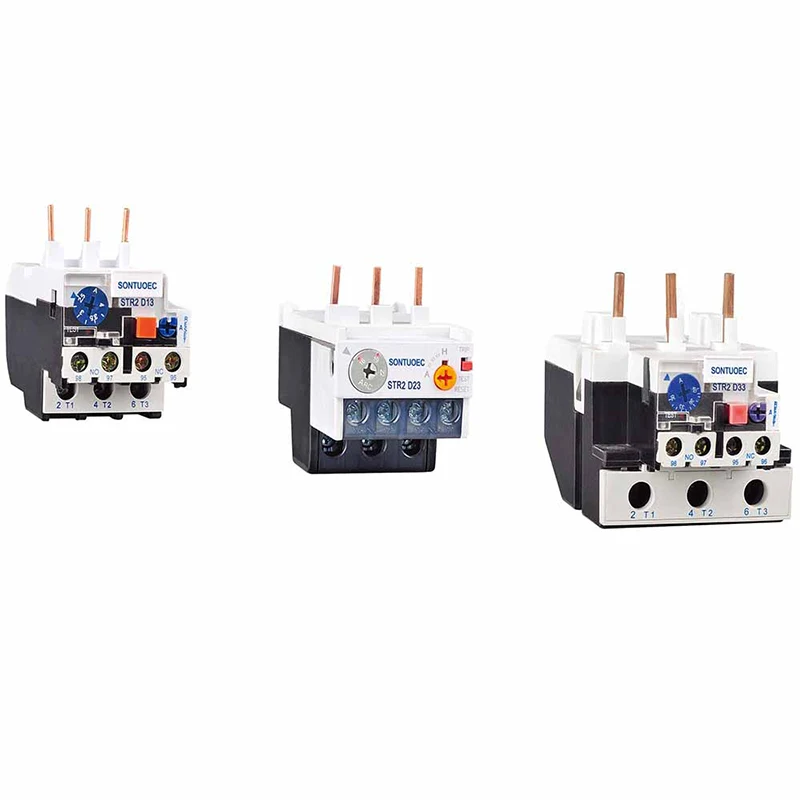

Automaattisen releen STR2-D-sarjan lämpöä ylikuormitusrelettä voidaan käyttää 50/60 Hz: n piirissä, nimelliseristysjännite 660 V, nimellisvirta 0.1-93A vaihesovelluksen suojaamiseksi, kun sähkömoottori on ylikuormitus, releessä on erilainen mekanismi ja lämpötilan kompensointi, joka voidaan kytkeä ST1-sarjan AC-kontaktoriin, se on IEC 609: n.

Sovellusskenaariot

Lämmön ylikuormitusreleitä käytetään laajasti monissa teollisuus- ja kaupallisissa ympäristöissä, etenkin laitteissa, jotka vaativat sähkömoottoria. Esimerkiksi niitä käytetään pumpuissa, kompressoreissa, tuulettimissa, kuljettimissa ja monissa muissa mekaanisissa laitteissa varmistaakseen, että tällaiset laitteet voidaan sulkea turvallisesti ylikuormituksen tai ylikuumenemisolosuhteiden sattuessa.

Valinta ja asennus

Kun valitset lämpö ylikuormitusreleen, on otettava huomioon tekijät, kuten moottorin tehoruunta, käyttöympäristö ja kuormitusominaisuudet. On myös tarpeen varmistaa, että lämmön ylikuormitusreleen nimellisvirta vastaa moottorin nimellisvirtaa ja että sillä on asianmukaiset ylikuormitus- ja ylikuumenemisominaisuudet.

Kun asennat lämpö ylikuormitusreleen, sinun on noudatettava valmistajan ohjeita ja varmistettava, että se on kytketty oikein moottorin teho- ja ohjauspiireihin. Lisäksi lämmön ylikuormitusreleet on tarkistettava ja ylläpidettävä säännöllisesti asianmukaisen toiminnan ja pitkän käyttöiän varmistamiseksi.
