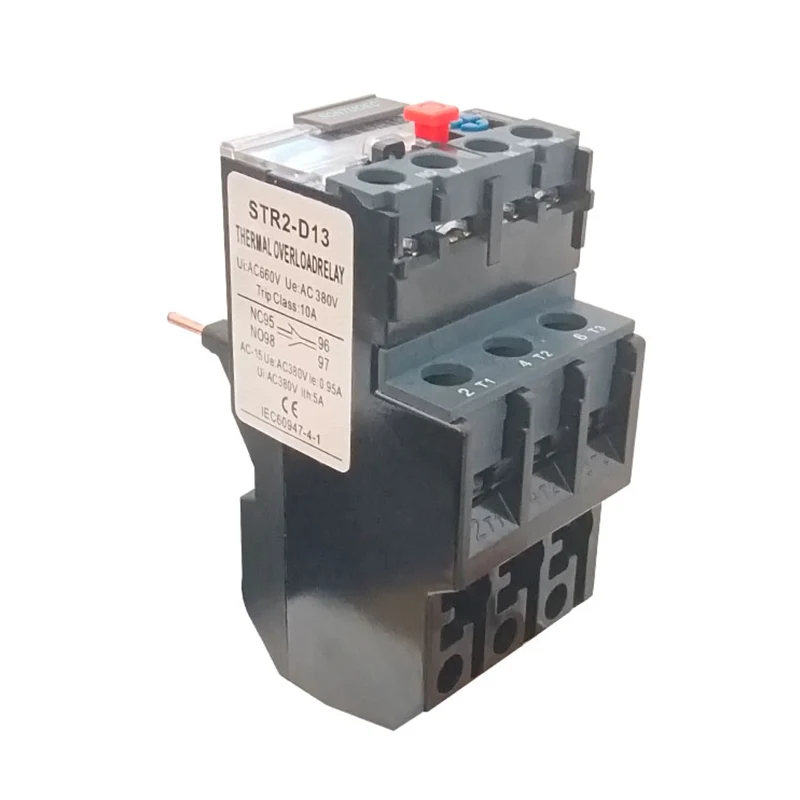

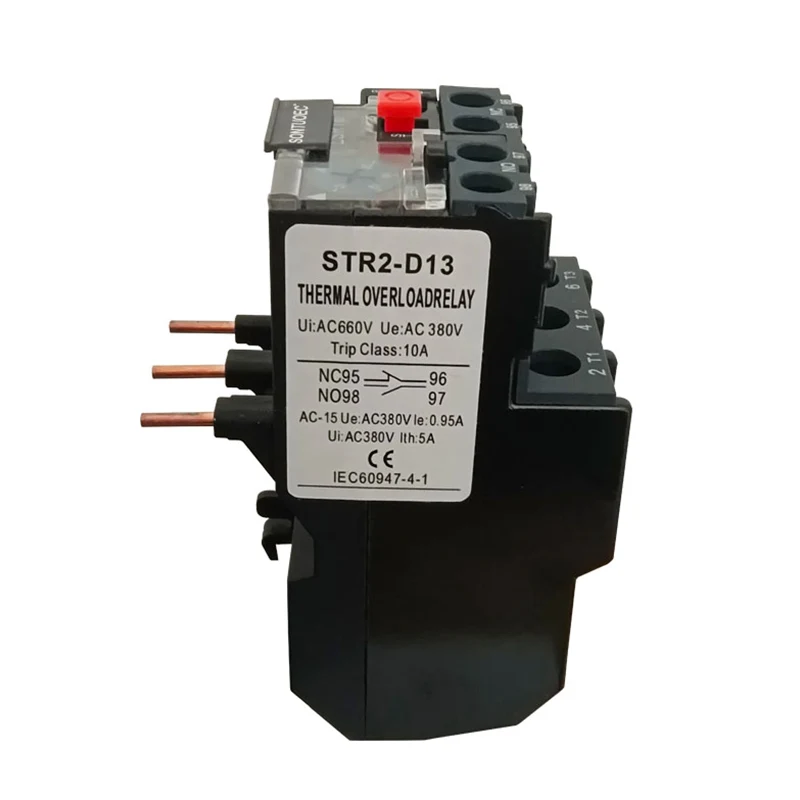

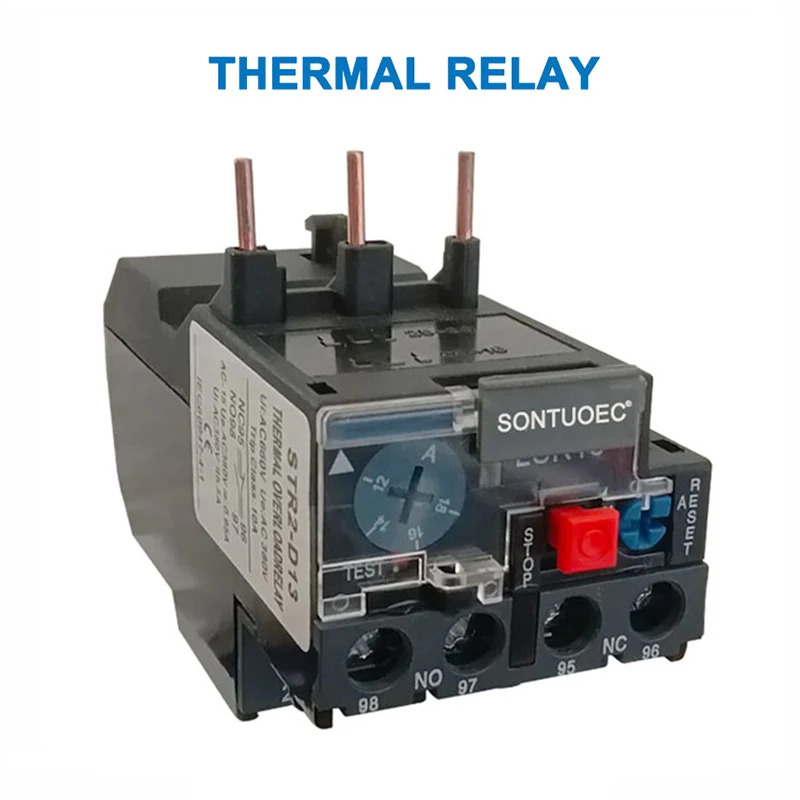

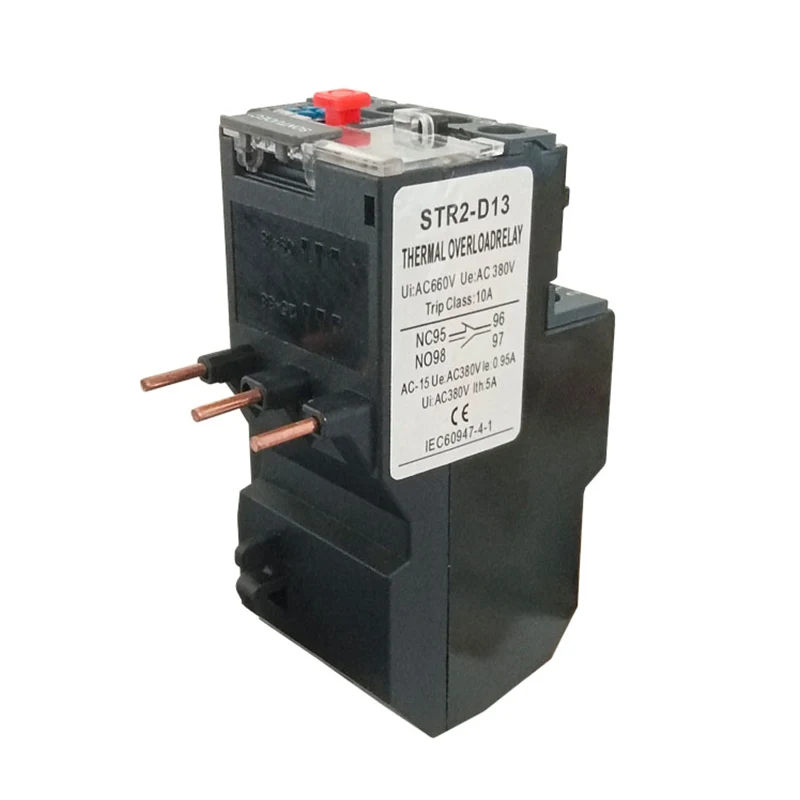

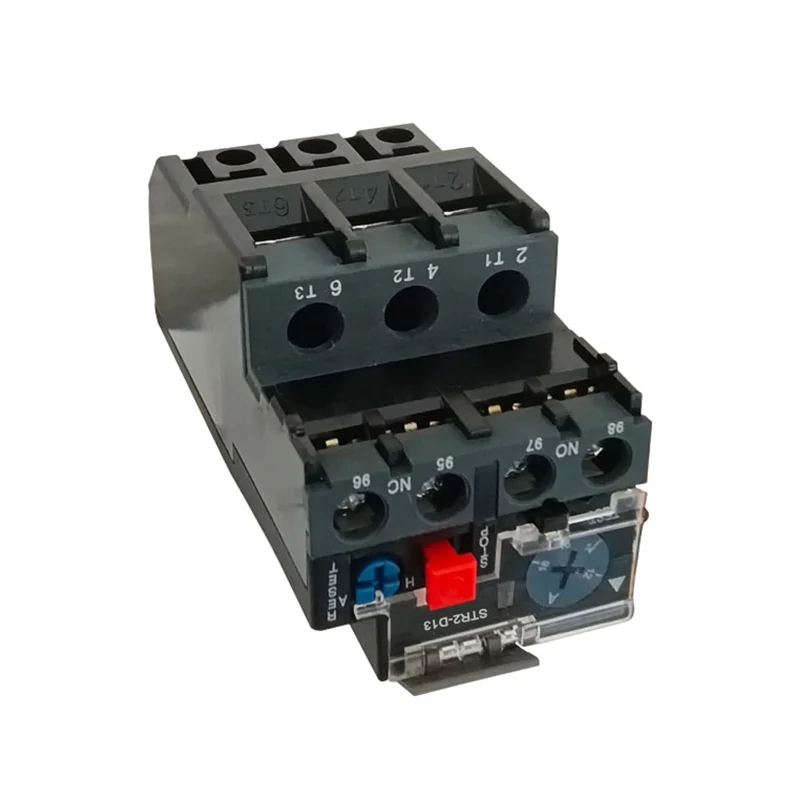

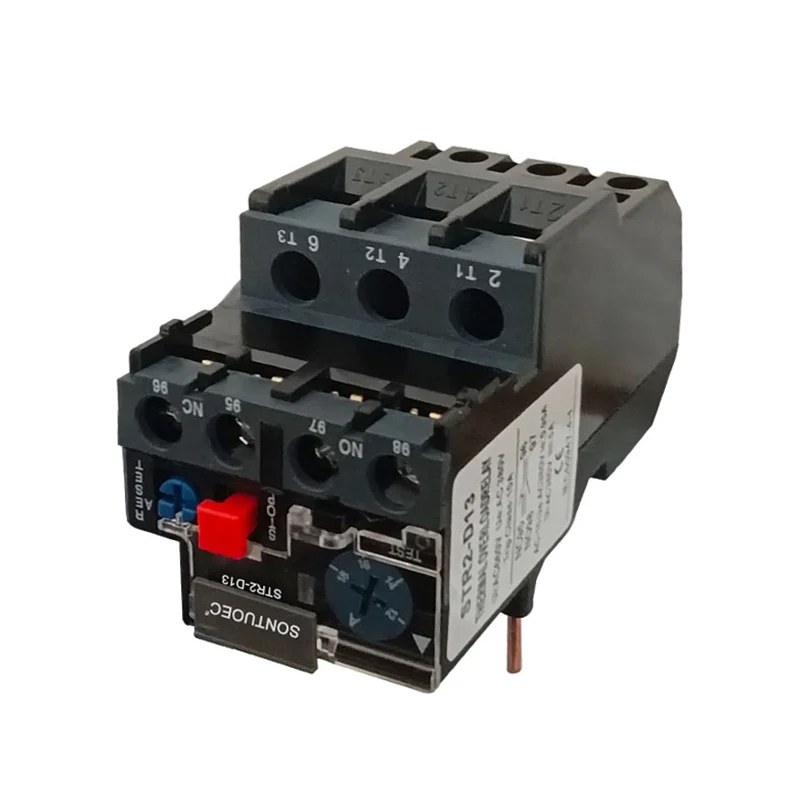

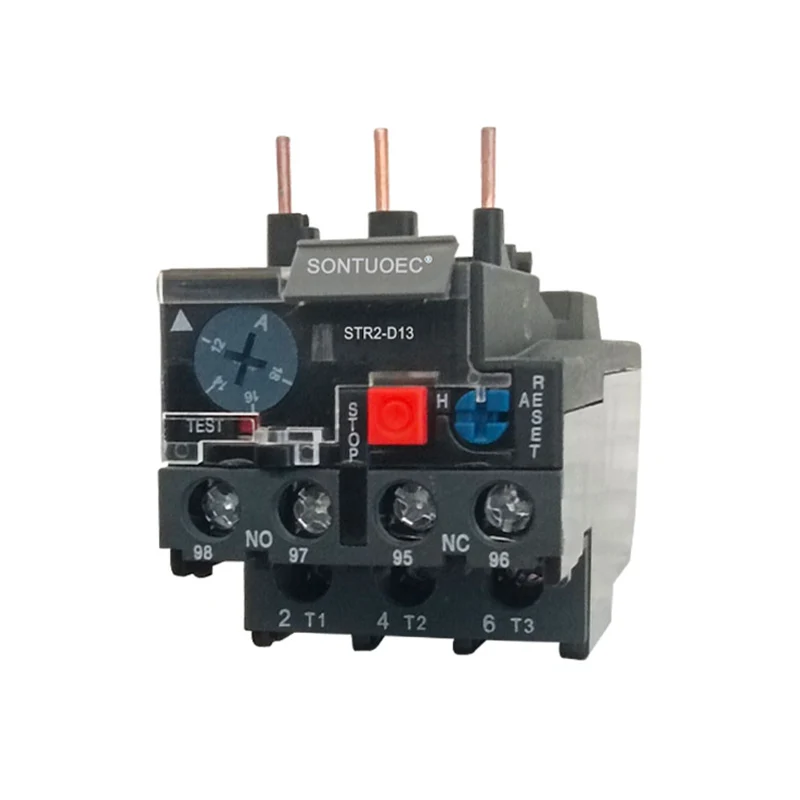

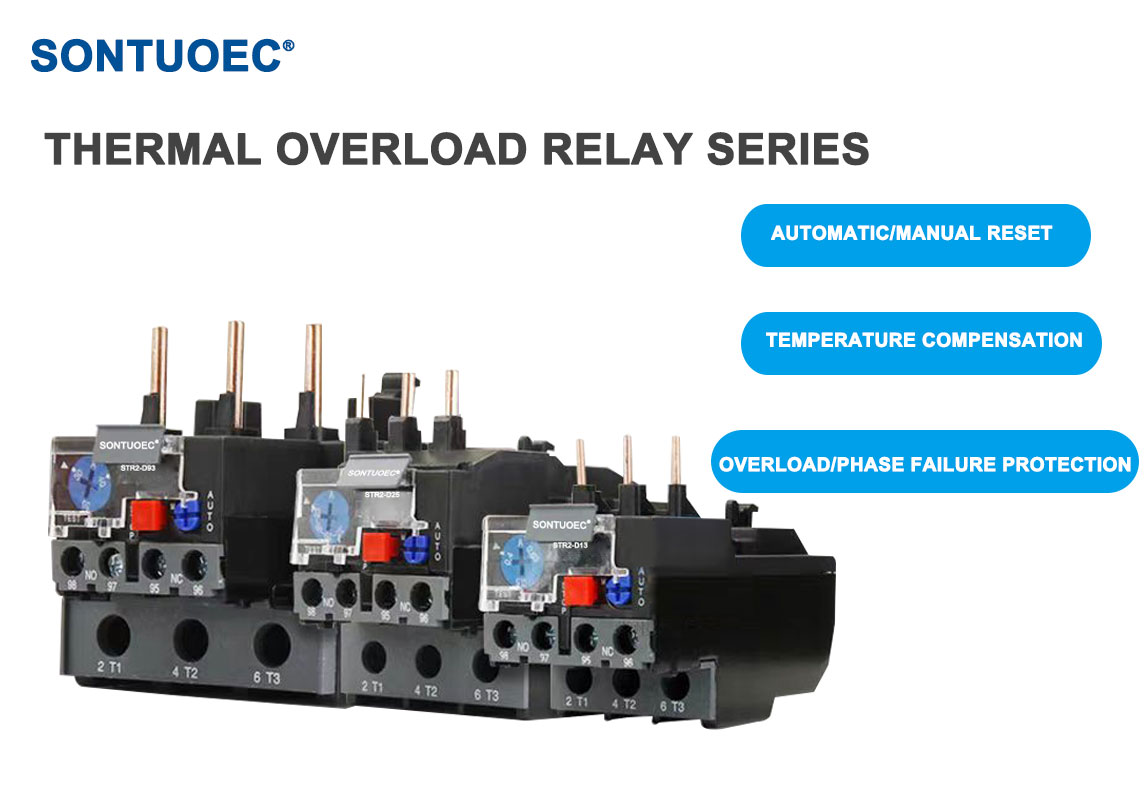

STR2-D13-lämpörele

STR2-D13-lämpörele on virran käyttö lämpöelementin tuottaman lämmön läpi, niin että bimetallilevyn muodonmuutoksen laajentumiskertoimet ovat erilaisia, kun muodonmuutos saavuttaa tietyn etäisyyden, jotta voitan sauvan vaikutusta edistäisi, jotta säätöpiiri on katkaistu, jotta saadaan aikaan moottorin ylikuormitussuojaus. Moottorin ylikuormitussuojauselementtinä STR2-D13-lämpörele on pieni koko, yksinkertainen rakenne ja alhaiset kustannukset.

Malli:STR2-D13

Lähetä kysely

Tuotteen Kuvaus

Tekniset tiedot:

Tuotteen nimi	Lämmön ylikuormitusrele
Malli	STR2-D13
Materiaali	Muoviset, elektroniset komponentit
Lämpökontakti	1NO+1NC
Lämmönrelearvoinen virta	0,1a-25a
Säädettävä virta -alue (A) Asetusalue	1a-1.6a
	1.6a-2,5a
	4A-6A
	5.5a-8a
	7a-10a
	9a-13a
	12a-18a
	17a-25a
	Pls Huomaa nykyinen alue tilauksen yhteydessä
ui
Taajuus	660 V
Kompastusluokka	50/60Hz
Kokonaiskoko (noin)	7 × 4,5 × 7,5 cm/2,8 "× 1,8 × 2,95" （LWH）
Väri	Kuten kuva on esitetty

Tärkeimmät tekniset parametrit

Malli	Nimellisvirta	EI.	Asetusalue (a)	Kontaktorille
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	STR2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

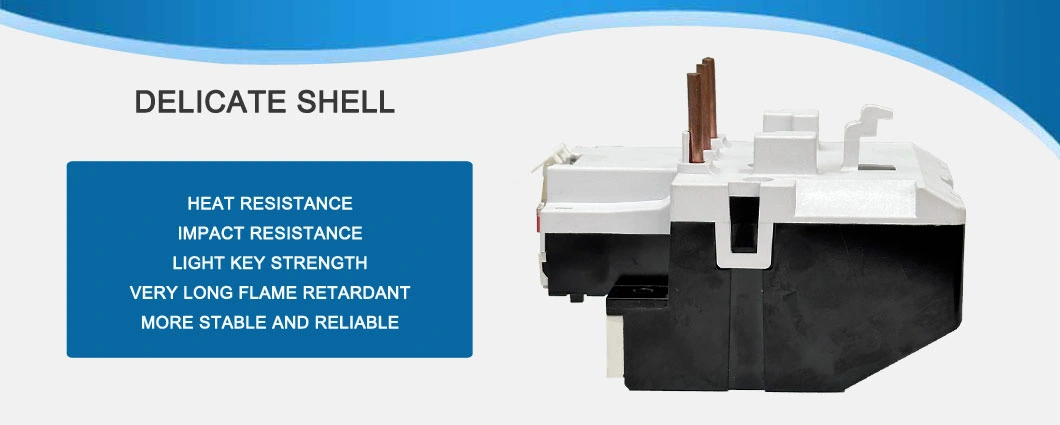

Koostumus ja rakenne

STR2-D13-lämpörele koostuu pääasiassa lämmityselementistä, bimetalista, kosketuksista ja siirto- ja säätömekanismista. Niiden joukossa lämmityselementti on pala vastusjohtoa, jolla on pieni vastusarvo, joka on kytketty sarjaan suojattavan moottorin pääpiirissä; Bimetal -arkki on valmistettu kahdesta tyyppisistä metallilevyistä, joissa on erilaiset lämpölaajennuksen kertoimet, jotka on rullattu ja puristettu yhteen, ja kun sähkövirta kulkee lämmityselementin läpi, bimetaalilevy taivutetaan lämmön takia.

STR2-D13 Thermal Relay

Tekniset parametrit

STR2-D13-lämpöreleiden tärkeimmät tekniset parametrit sisältävät nimellisjännitteen, nimellisvirran, nimellistaajuus- ja oikaisuvirta-alueen. Niistä nimellisjännite viittaa korkeimpaan jännitearvoon, jonka Str2-D13-lämpörele voi toimia normaalisti, yleensä 220 V, 380 V, 600 V jne.; Nimellisvirta viittaa virtaan STR2-D13-lämpöreleen kautta; Nimellistaajuus on yleensä suunniteltu 45-62Hz: n mukaisesti; Nimellisvirran alue kuvaa STR2-D13-lämpöreleen toiminta-ajan ja virran neliön välistä suhdetta käänteisesti verrannollinen tietyn virran olosuhteissa.

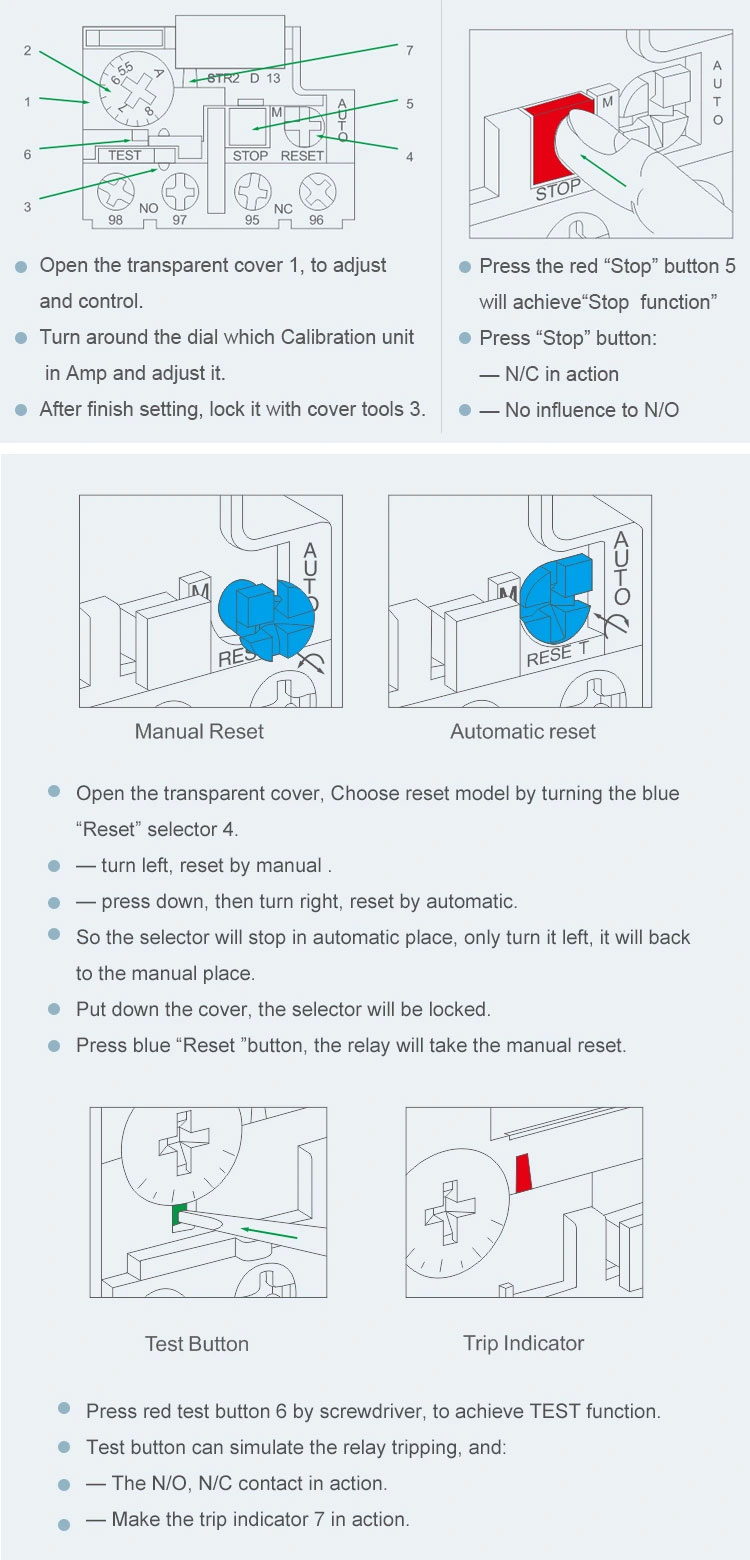

Toimintaominaisuudet

STR2-D13-lämpöreleen toimintaominaisuudet riippuvat pääasiassa sen sisäisestä bimetaalisesta ja lämmityselementistä. Kun moottori on ylikuormitettu, käämityksen virta kasvaa, ja myös STR2-D13-lämpöelementin läpi kulkeva virta kasvaa, aiheuttaen bimetaalin nousun korkeammalle lämpötilaan ja taipumaan suuremmassa määrin työntämällä kytkentävarren toimintaan ja katkaiseen ohjauspiirin. Kun STR2-D13-lämpörele on aktivoitu, bimetaali vaatii jäähdytysjakson ennen kuin se voidaan nollata.

Rooli ja soveltaminen

STR2-D13-lämpöreleitä käytetään pääasiassa sähkömoottorien suojaamiseen vikoilta, kuten ylikuormituksilta, vaihekappaleilta ja epätasapainoisilta kolmivaiheisilta virtalähteiltä. Moottoripiireissä STR2-D13-lämpöreleet ovat tehokkaimpia, kun niitä käytetään yhdessä katkaisijoiden kanssa, joilla on oikosulku. Lisäksi STR2-D13-lämpöreleitä voidaan käyttää myös muiden sähkölaitteiden tai sähköpiirien ylikuormittamiseen.

Varotoimenpiteet valintaan ja käyttöön

Kun valitset STR2-D13-lämpöreleitä, moottorin nimellisvirran, työympäristön, aloitusvirran, kuorman luonteen ja muiden tekijöiden nimellisvirran mukaan. STR2-D13-lämpörele tulisi asentaa kuivaan, ventopattuun, kororoimattomaan kaasuympäristöön ja varmistaa, että sen johdotus on oikea ja luja.

Käytön aikana STR2-D13-lämpöreleen työtila on tarkistettava säännöllisesti sen normaalin käytön ja turvallisuuden varmistamiseksi. Jos moottorin ylikuormitus on viallinen, jotta moottorin käynnistäminen on helposti, STR2-D13-lämpörele tulisi palauttaa manuaalisesti.
