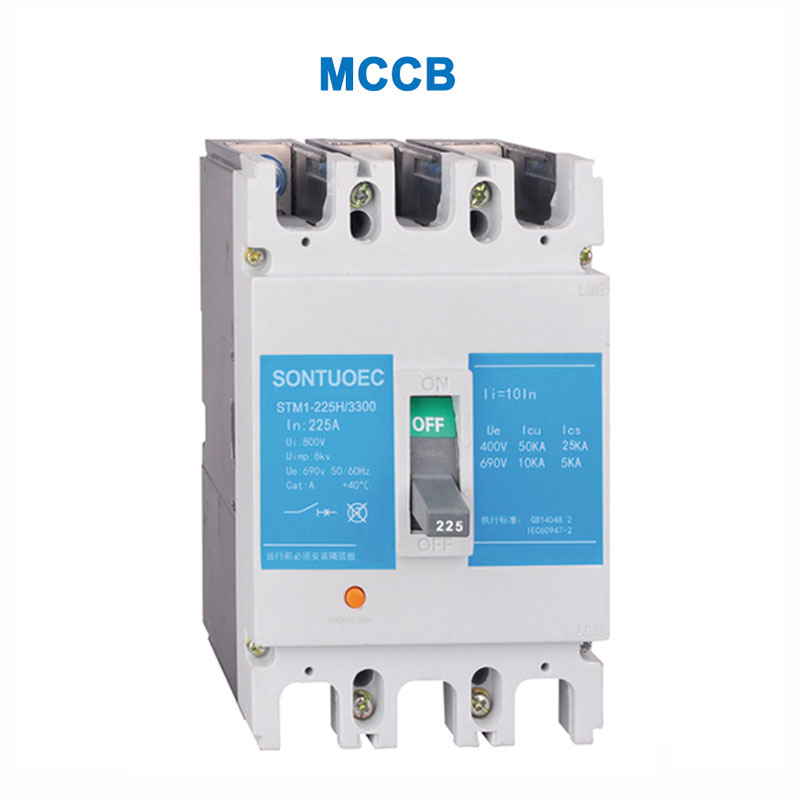

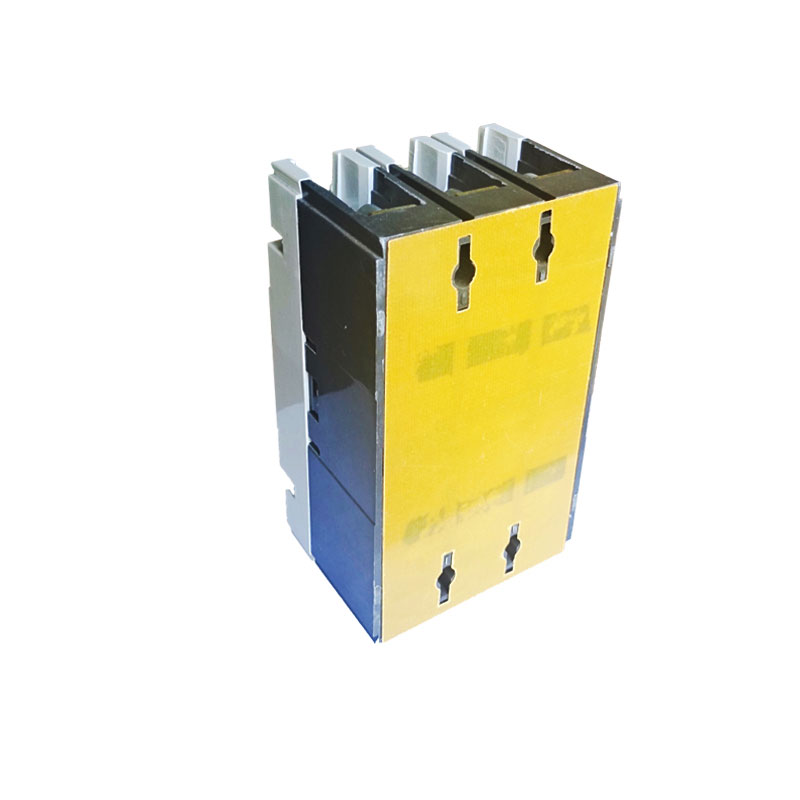

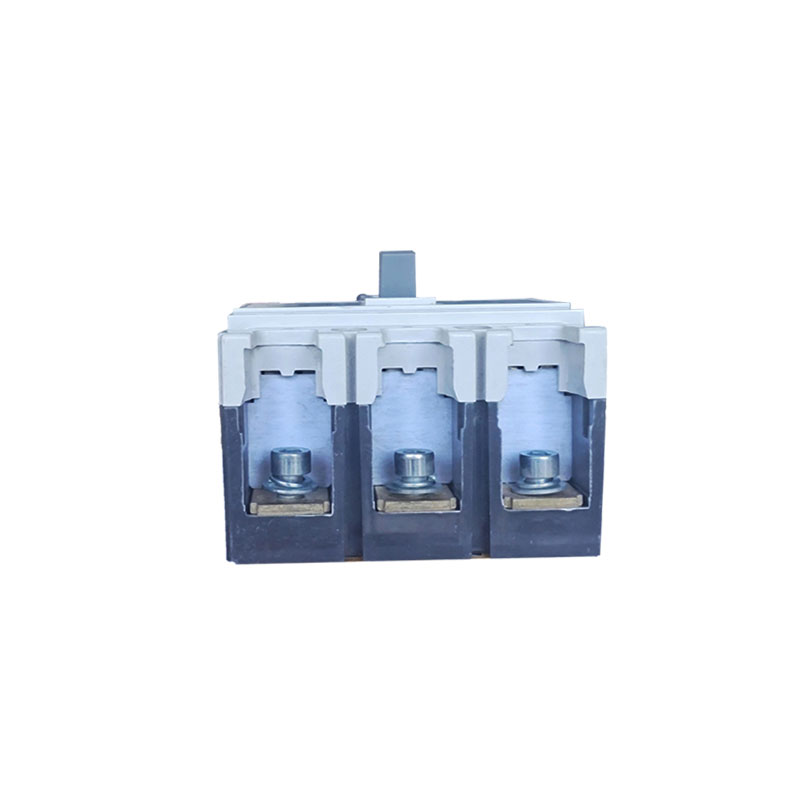

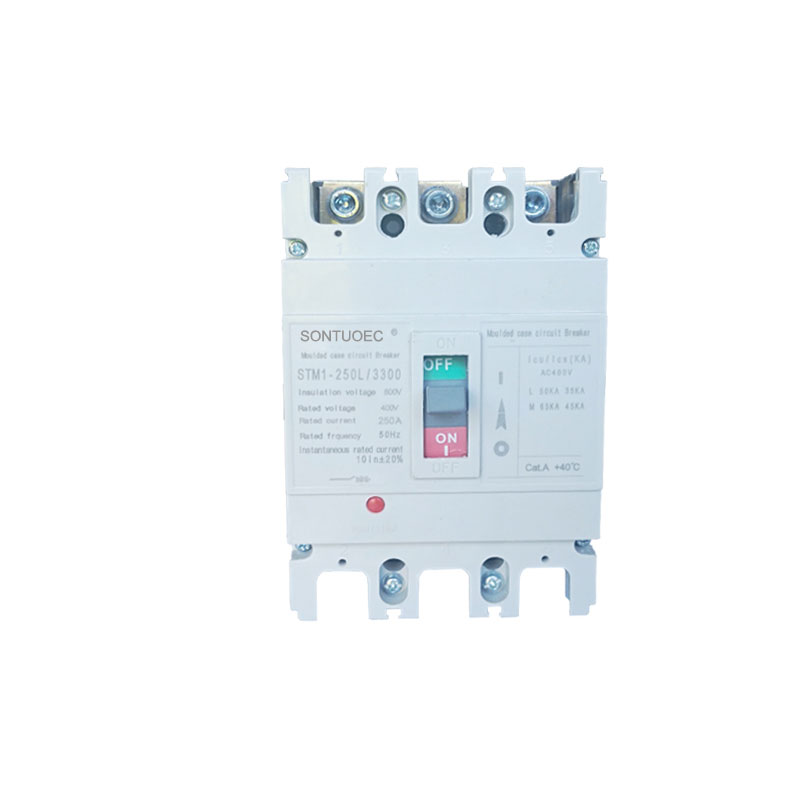

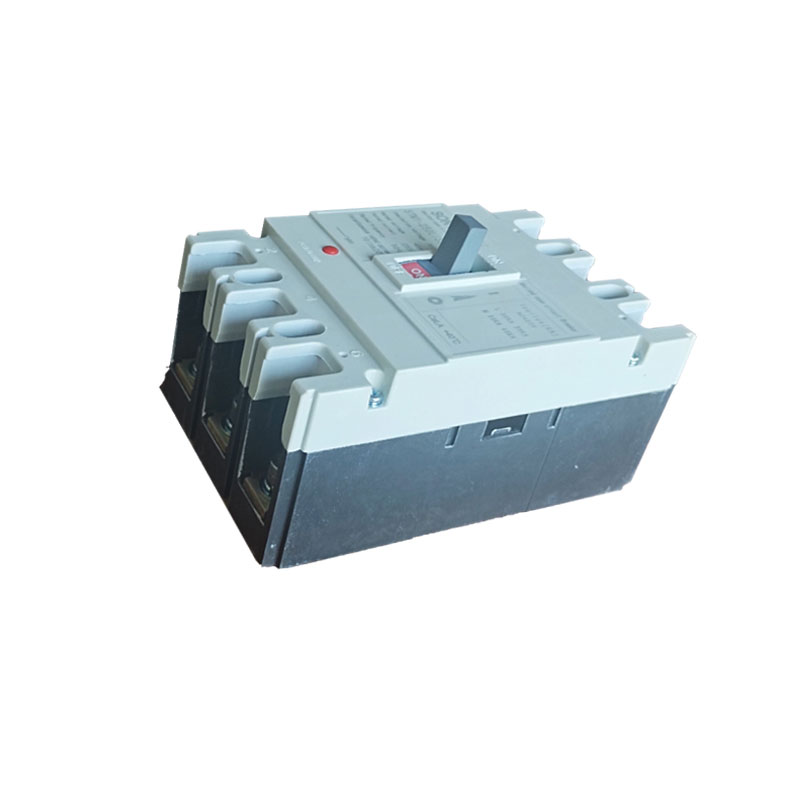

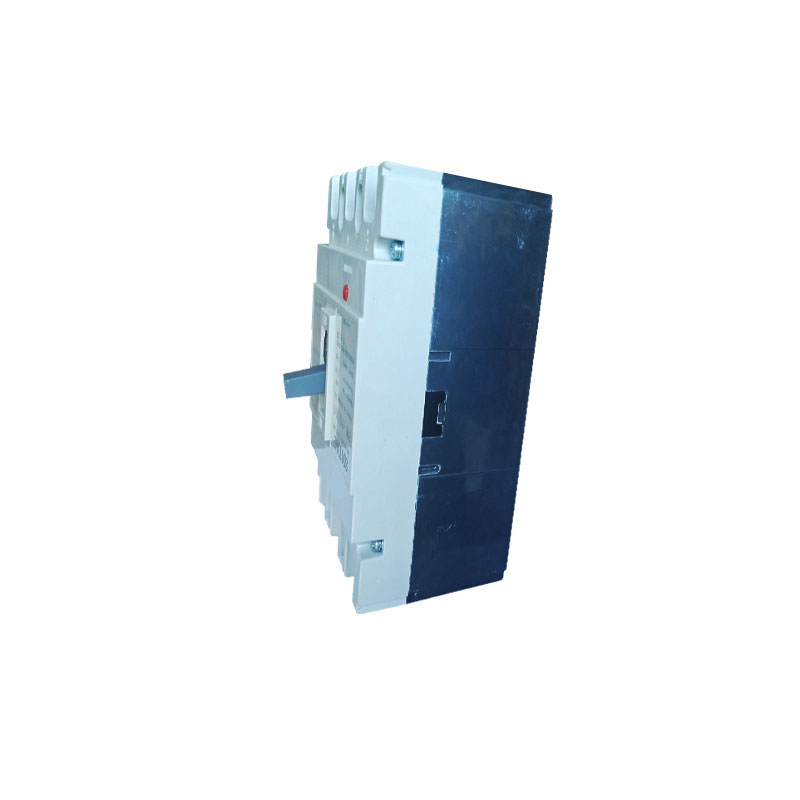

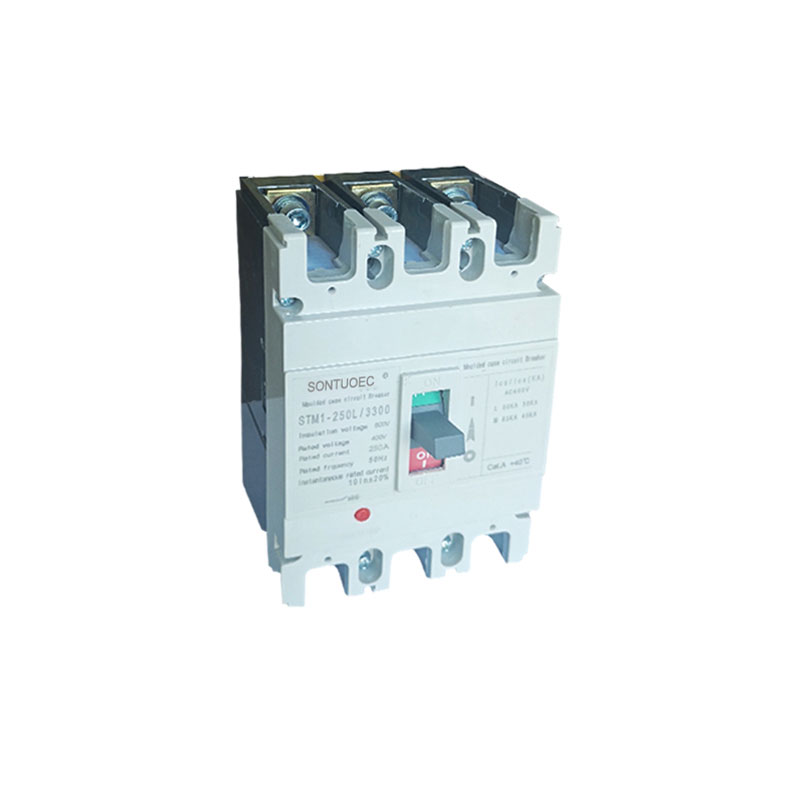

STM1 -valettu kotelon katkaisijat, MCCB, koko nimi on valettu kotelon katkaisija. Se on sähköturvallisuuslaite, jolla on ylikuormitus, oikosulku ja alajännitesuoja, jota käytetään laajasti sähkönjakelujärjestelmissä teollisuus-, kaupallisilla ja asuinalueilla. STM1 Valettu kotelon katkaisijat ovat tärkeä sähköturvalaite, jolla on toiminnot, kuten ylikuormitus, oikosulku- ja alajännitesuojaus. Ymmärtämällä sen toimintaperiaatteen, ominaisuudet, sovellusskenaariot sekä valinta- ja asennusmenetelmät voit paremmin käyttää ja ylläpitää STM1 -valettuja kotelon katkaisijoita sähköjärjestelmien turvallisen käytön varmistamiseksi.
Tekniset tiedot
Tyyppi | Kehysvirta (LNM) | Nimellisvirta (a) | Arvioitu työjännite (V) | Eristysjännite | Arvioitu oikosulkujen rikkova abitteetti KA 400V | Arvioitu opinnoiden oikosulun katkaisija KA 400V | Ääriviivat |
Asennus
mitat
|
||||
L | W 3P/4P | H | A | B | 4-φd | |||||||
STM1-63 L | 63 |
(6), 10,16,20,25,32,
40,50,63
|
AC 400V | 500 V | 25 | 18 | 135 | 78 | 73.5 | 25 | 117 | Φ3.5 |
STM1-63 m | 50 | 35 | 135 | 78/103 | 81.5 | |||||||
STM1-100L | 100 |
(10), 16,20,25,32,40,
50,63,80 100
|
AC 400V | 500 V | 35 | 35 | 150 | 92 | 68 | 30 | 129 | Φ4.5 |
STM1-100m | 50 | 50 | 150 | 92/122 | 86 | |||||||
STM1-100 h | 85 | 85 | ||||||||||
STM1-160 L. | 160 | 100 125 140,160 | AC 400V | 690 V | 35 | 35 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-160m | 50 | 50 | 165 | 107/142 | 103 | |||||||
STM1-160H | 85 | 85 | ||||||||||
STM1-225L | 225 |
100 125 140,160,180,
200,225
|
AC 400V | 690 V | 35 | 22 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-225m | 50 | 35 | 165 | 107/142 | 103 | |||||||
STM1-225H | 85 | 50 | ||||||||||
STM1-400L | 400 |
225 250,315,350,
400
|
AC 400V | 690 V | 42 | 35 | 257 | 150/198 | 105 | 44 | 194 | Φ7 |
STM1-400m | 65 | 50 | 257 | 150/198 | 105 | 44 | 194 | Φ7 | ||||
STM1-400H | 100 | 65 | ||||||||||
STM1-630L | 630 | 400 500 630 | AC 400V | 690 V | 42 | 35 | 270 | 182/240 | 110 | 58 | 200 | Φ7 |
STM1-630m | 65 | 50 | 270 | 182 | 110 | 58 | 200 | Φ7 | ||||
STM1-630H | 100 | 65 | ||||||||||
STM1-800M | 800 | 630 700 800 | AC 400V | 690 V | 75 | 50 | 275 | 210 | 103 | 70 | 243 | Φ7 |
STM1-800H | 100 | 65 |
STM1 -valettujen kotelon katkaisijoiden päätoiminnot
Ylikuormitussuojaus: Kun piirin virta ylittää STM1 -valettujen kotelon katkaisijoiden nimellisarvon, se katkaisee piirin automaattisesti asetetun ajan kuluessa, jotta piiri ja laitteet ylikuumentuvat, välttäen siten tulen ja vaurion.
Oikosuljetussuoja: Kun oikosulku tapahtuu piirissä, STM1 -valettu kotelon katkaisijat katkaisevat piirin nopeasti estämään oikosulkuvirran aiheuttamasta vakavia vaurioita piirille ja laitteille.
Alijännitesuojaus (joillakin STM1 -valettuilla kotelon katkaisijoilla on tämä toiminto): Kun virtalähteen jännite pienennetään tietylle tasolle, STM1 -valettu kotelon katkaisijat katkaisee piirin estämään laitteiden vaurioitumisen tai toimintahäiriöiden vuoksi alhaisen jännitteen käytön vuoksi.
STM1 -valettu kotelon katkaisijat sisältävät sisäisen lämpömagneettisen tai elektronisen matkantunnistimen virran ja jännitteen muutoksen havaitsemiseksi piirissä. Kun virta tai jännite on epänormaali, hyökkääjä laukaisee STM1 -valettujen kotelon katkaisijoiden laukaisumekanismin aiheuttaen sen katkaisemisen piiri nopeasti.
1.Tämäinen magneettinen tripper: Se käyttää lämpöä, joka syntyy, kun virta kulkee johtimen läpi matkan laukaisemiseksi. Kun virta on liian korkea, johdin kuumenee, aiheuttaen bimetaalin lämpömagneettisen hyökkääjän sisällä taipumaan, mikä laukaisee siten laukaisumekanismin.
2. Electronic Striker: Siinä käytetään elektronisia komponentteja virran ja jännitteen muutosten havaitsemiseksi ja laukaisumekanismin vaikutusta. Kun poikkeavuus havaitaan, elektroninen hyökkääjä lähettää signaalin laukaisumekanismiin piirin katkaisemiseksi.
Korkea murtokyky: STM1-valettujen kotelon katkaisijoilla on suuri oikosulkukapasiteetti, mikä voi nopeasti katkaista piiri, kun oikosulku tapahtuu ja suojata piirin ja laitteiden turvallisuutta.
Useita suojaustoimintoja: Perusrikollisten ja oikosulkujen suojaustoimintojen lisäksi joillakin STM1-valettuilla kotelon katkaisijoilla on myös lisätoimintoja, kuten alijännitesuojaus ja maaviransuojaus.
Helppo asentaa ja ylläpitää: STM1 -valettu kotelon katkaisijat omaksuvat yleensä modulaarisen suunnittelun, joka on helppo asentaa ja ylläpitää ja sopii erilaisiin virranjakelujärjestelmiin.
Suuri luotettavuus: STM1 -valettujen kotelon katkaisijat on testattu tiukasti ja sertifioituja on korkea luotettavuus ja vakaus sähköjärjestelmien turvallisen käytön varmistamiseksi.
STM1 -valetut kotelon katkaisijat käytetään laajasti tehonjakelujärjestelmissä teollisuus-, kaupallisella ja asuinalueella joko piirin pääkytkimenä tai haarakytkimenä. Ne yleensä asennetaan jakelulaatikoille, jakelukaapille tai ohjauskaapille piireiden ja laitteiden suojaamiseksi epänormaalien virtojen ja jännitteiden aiheuttamilta vaurioilta.
