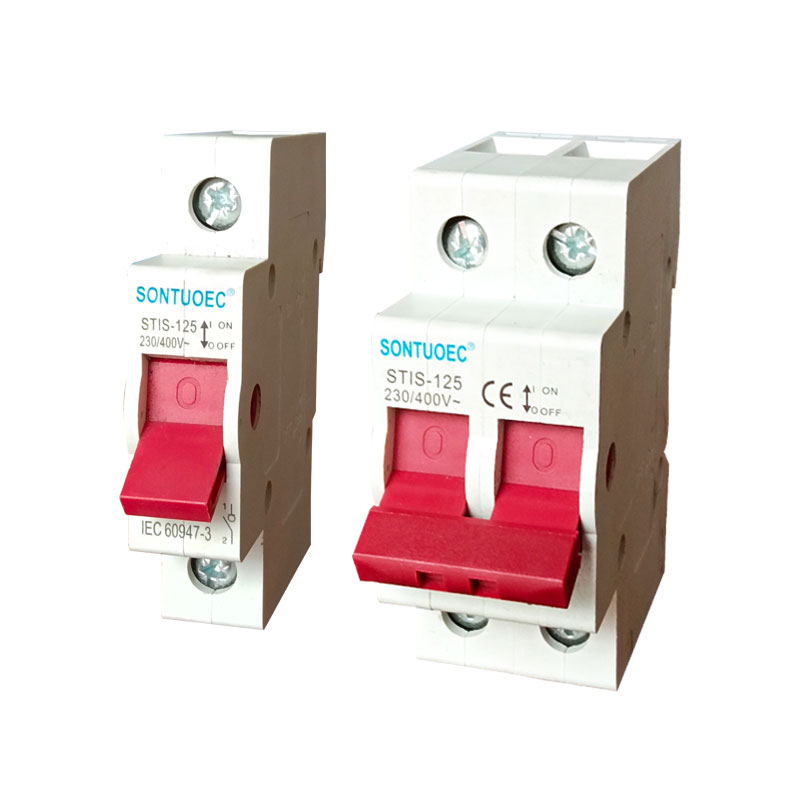

STIS-125-eristyskytkin

STIS-125-eristyskytkin on erityisesti suunniteltuja kytkimiä, joita käytetään sähköjärjestelmien eristämiseen, poikkileikkaamiseen tai kytkemiseen. Sillä ei yleensä ole kykyä rikkoa kuormitusvirtoja, mutta se voi turvallisesti jakaa ja sulkea piirit, joissa ei ole kuormaa tai hyvin vähän virtaa. Irroyhteyskytkimen ensisijainen tehtävä on tarjota näkyvä katkaisupiste sen varmistamiseksi

Malli:STIS-125

Lähetä kysely

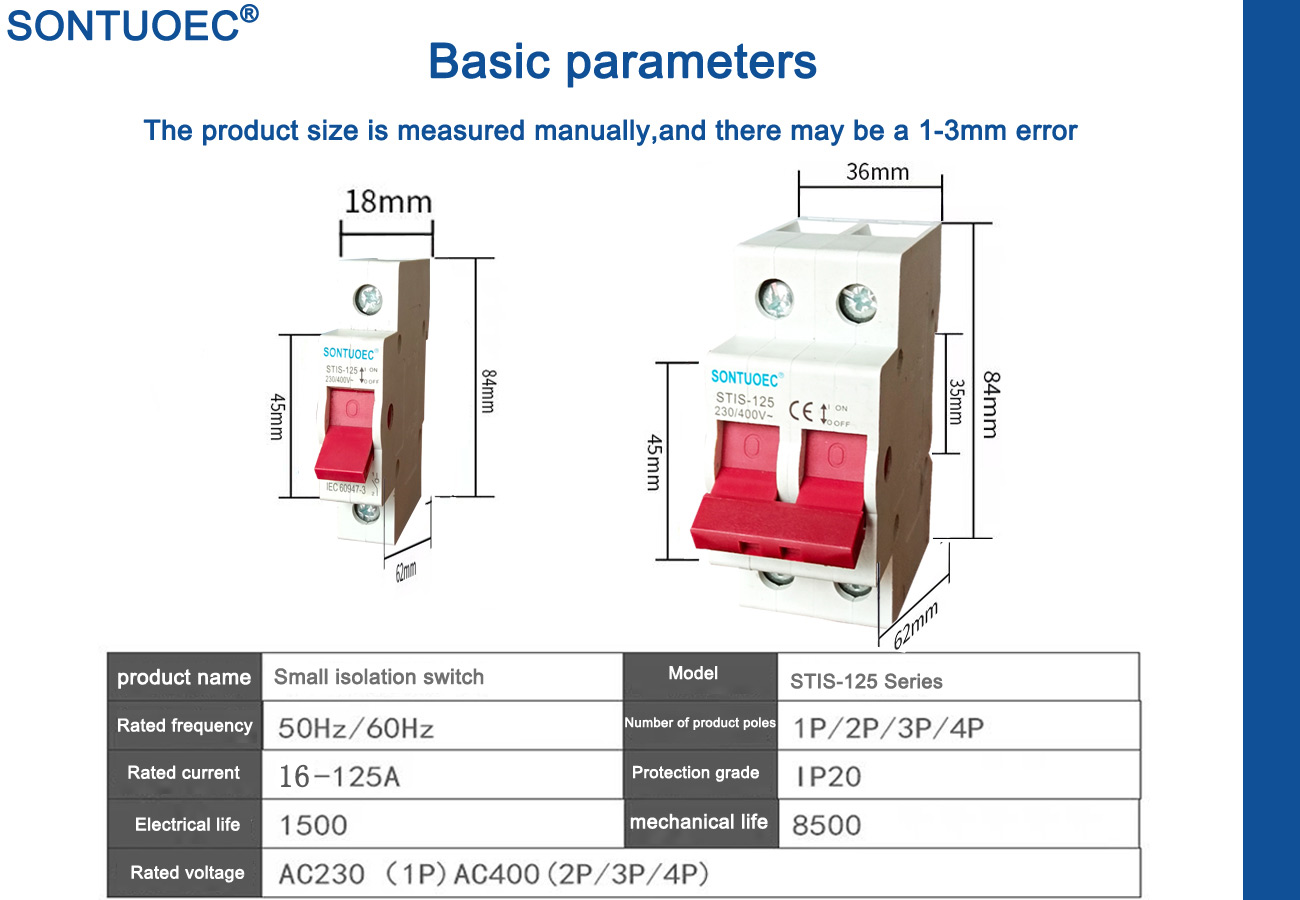

Tuotteen Kuvaus

Tuotteen nimi	STIS-125-eristyskytkin
Pylväs	1P 2P 3P 4P
Arvioitu Nykyinen	16A, 20A, 25A, 40A, 63a, 80a, 100a, 125a
Arvioitu Jännite	1p: AC230V 2P, 3P.4P: AC400V
Eristysjännite Ui	690 V
Arvioitu Impulssi kestää jännitettä (1,2/50) uimp	6KV
Lyhyt piiri kestää virran ICW	12le/1s
Lyhyt Piirinvalmistuskapasiteetti ICM	20le/0,1 s
Arvioitu ja rikkoutumiskapasiteetti	3IE, 1,05UE, cosφ = 0,8
Käyttää luokkaa	AC-21B, AC-22A
Sähkö- Elinaika	1500
Mekaaninen Elinaika	8500
Pilaantuminen Aste	3
Säilytys- Lämpötila	-35ºC ~ +70ºC
Asennus korkeus	<2000m
Enimmäis Johdotuskyky (NM²)	16 (20a ~ 63a) 50 (80A ~ 125a)
Enimmäis Rajoittaa vääntömomenttia	2,0 (20a ~ 63a) 3,5 (80A ~ 125a)

Rakenne ja ominaisuudet

1.rakenne:

STIS-125-eristyskytkin on saatavana useissa kokoonpanoissa, mutta niihin sisältyy yleensä kiinteä kosketus ja siirrettävä kosketus. Käyttömekanismin (esim. Kahva, moottori jne.) Kosketus voidaan siirtää piirin avaamiseen tai sulkemiseen.

2.Features:

Korkeat eristysominaisuudet: Komponentit, kuten kontaktit, eristeet ja irrotuskytkimien kotelot, tehdään yleensä erittäin eristävistä materiaaleista sen varmistamiseksi, että piirin ja maan välinen eristysvastus on riittävän korkea irrotetussa tilassa.

Ilmeinen katkaisupiste: Kun STIS-125-sarjan eristyskytkin on irrotetussa tilassa, sen kontaktien välinen rako on riittävän suuri, jotta saadaan selvä katkaisupiste, joten henkilöstön on helppo tunnistaa piirin tila.

Helppokäyttö: Sarjan katkaisimet on yleensä suunniteltu helposti käytettävällä mekanismilla, jonka avulla henkilöstö voi avata tai sulkea piirin helposti.

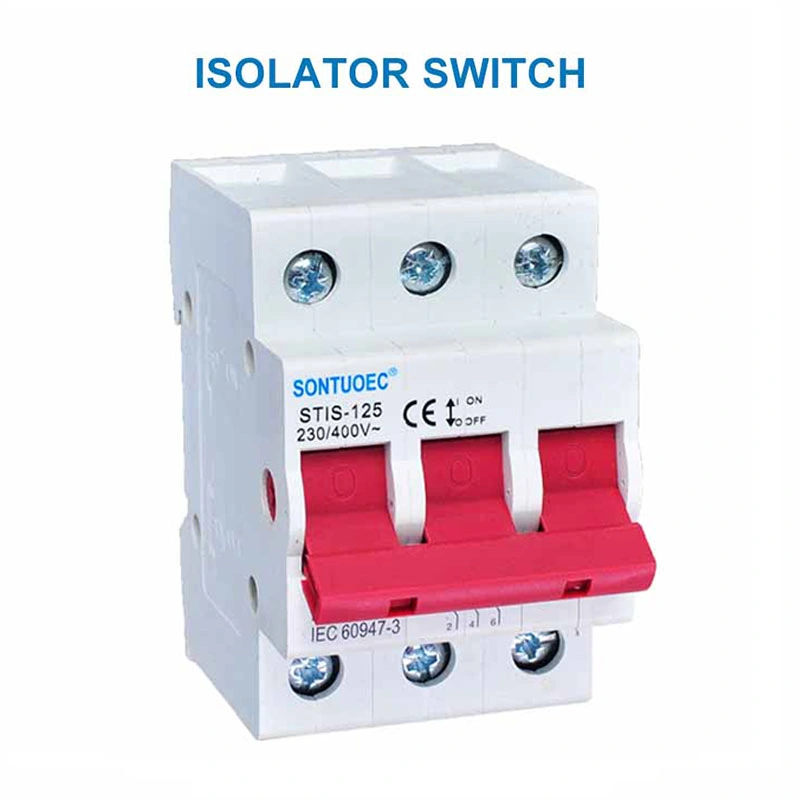

STIS-125 Isolator Switch

Sovellusskenaariot

Sarjan katkaisimia käytetään laajasti erilaisissa sähköjärjestelmissä, mukaan lukien, mutta niihin rajoittumatta: sähköjärjestelmät: Voimalaitoksissa, sähköasemissa ja muissa sähköjärjestelmissä, sarjan katkaisimia käytetään eristämään, segmenttiin tai yhdistämään korkeajännitepiirit. Teollisuusjärjestelmiä: Tehtaissa, kaivoksissa ja muissa teollisuusjärjestelmissä STIS-125-sarjan eristyskytkin käytetään valvontaan ja suojaamiseen ja suojaamiseen. Irrotuskytkimien sarja on yleensä asennettu jakelulaatikkoon, jota käytetään piirin päällä olevien päälle.

Varotoimenpiteet valintaan ja käyttöön

1.Suuntaus:

Kun valitset STIS-125-sarjan eristyskytkimen, sinun on otettava huomioon piirin nimellisjännite ja nimellisvirta, käyttöympäristö (esim. Sisätiloissa, ulkona, räjähdyksenkestävällä jne.), Muuta sekä toimintatapaa (esim. Manuaalinen, moottoroitu jne.) Ja muita tekijöitä.

2. Käytettävä tarkastus:

Varmista, että piiri on irrotettu tai kuormittamattomassa tilassa ennen katkaisukytkimen käyttöä.

Tarkkaile käytön aikana asiaankuuluvia sähköturvallisuusmääräyksiä ja toimintamenetelmiä.

Tarkasta säännöllisesti ja ylläpitää katkaisukytkintä sen normaalin käytön ja turvallisuuden varmistamiseksi.
