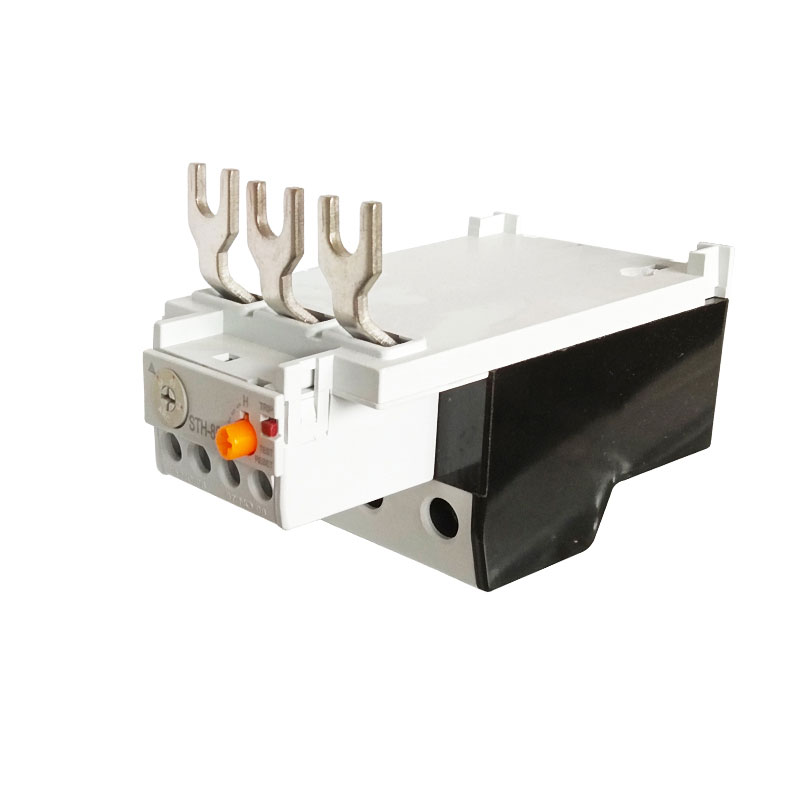

STH-40-sarjan lämpö ylikuormitusrele

STH-40-sarjan lämpö ylikuormitusrele soveltuu AC 50/60 Hz: n piiriin, nimellisjännite, joka on jopa 660 V. Ja se voi toteuttaa vaihtovirtamoottorin ylikuormituksen ja vaihekaalun suojauksen toiminnan. Tämä tuote on GB14048.4, IEC60947-4-1 -standardi.

Malli:STH-40

Lähetä kysely

Tuotteen Kuvaus

Tärkein tekninen parametri:

Malli	Nykyinen	Sopiva jhk kontaktorit
STH-22/3	0,4-63a	GMC-9 ~ 22
STH-22/3	0,63-1a	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1,6-2,5a	GMC-9 ~ 22
STH-22/3	2,5-4a	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10a	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40
STH-85/3	34-50a	GMC-50 ~ 85
STH-85/3	45-65a	GMC-50 ~ 85
STH-85/3	54-75a	GMC-65 ~ 85
STH-85/3	63-85a	GMC-75 ~ 85

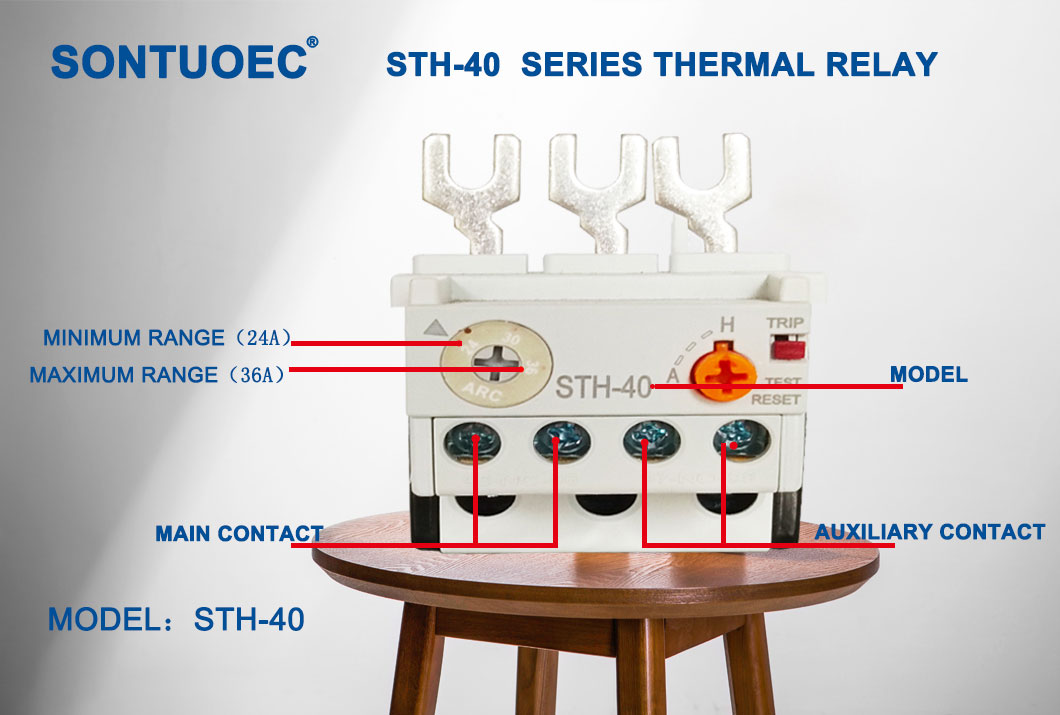

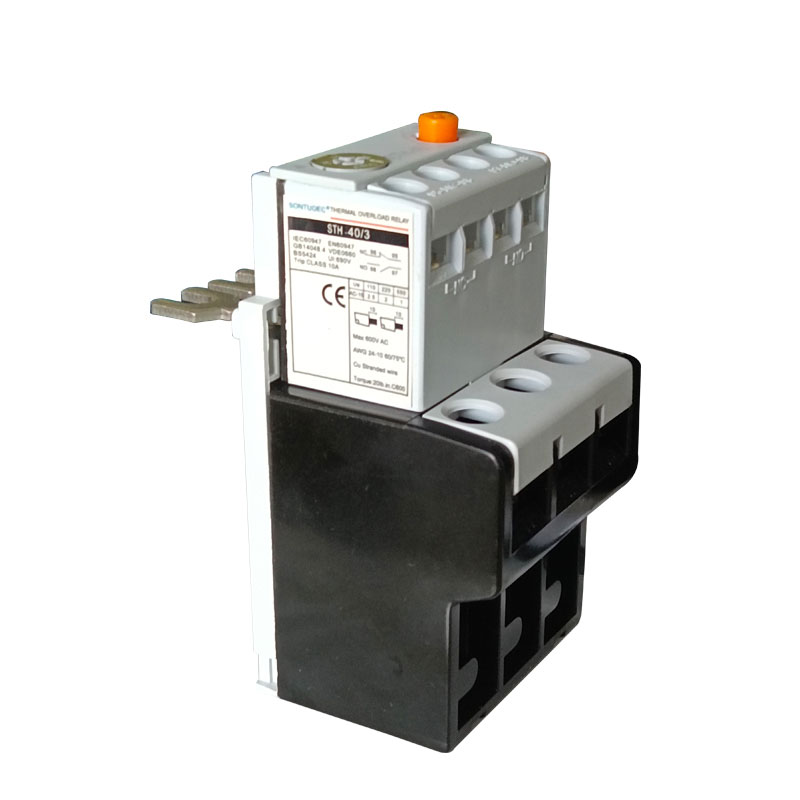

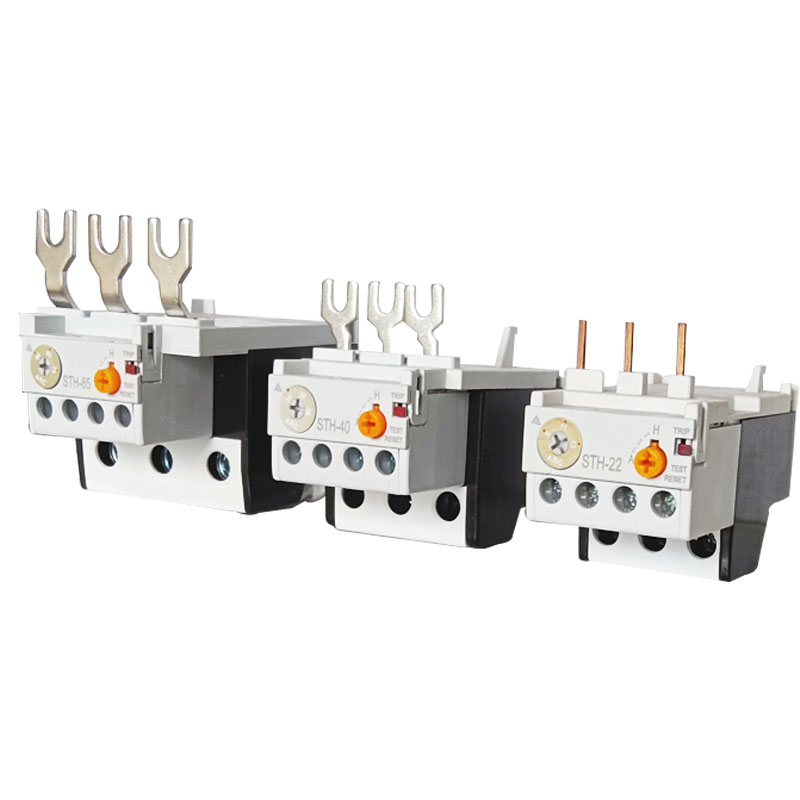

STH-40 Series Thermal Overload Relay

Päätoiminnot

Moottorin suojaus: Lämpöreleen päätehtävä on estää moottorin vaurioitumista ylikuormituksen vuoksi. Kun moottori on ylikuormitettu, lämmön ylikuormitusrele katkaisee virtalähteen ajoissa, jotta moottorin on palava ylikuumenemisen vuoksi.

Tehojohtojen suojaaminen: Moottorin suojaamisen lisäksi termisen ylikuormitusrele voi myös suojata voimalinjoja. Kun moottori on ylikuormitettu, sen virta kasvaa, mikä voi johtaa voimalinjojen ylikuumenemiseen ja sulamiseen. Havaitsemalla virranmuutoksen, lämpö ylikuormitusrele määrittää, onko sähkölinja ylikuormitettu ja katkaisee tarvittaessa virtalähteen.

Paranna sähköjärjestelmän turvallisuutta: Lämmön ylikuormitusrele voi tehokkaasti estää moottorin ja voimajohdon vaurioita vähentäen siten sähköjärjestelmän vikaantumisnopeutta ja parantamalla sähköjärjestelmän turvallisuutta.

Operaation periaate

Lämpöreleen toimintaperiaate perustuu pääasiassa virran lämpövaikutukseen ja bimetaalin lämpötilan tunnistusominaisuuksiin. Kun moottorissa tapahtuu ylikuormitus, virta kasvaa, aiheuttaen enemmän lämpöä, joka syntyy lämpöreleen lämmityselementtiä. Tämä lämpö siirretään bimetaliin, joka taipuu kuumennettaessa, koska se on valmistettu kahdesta seoksesta, joilla on suuret erot lineaarisen laajentumisen kertoimissa. Kun bimetal taipuu tietyssä määrin, se laukaisee sähkömagneettisen kelan virran, joka puolestaan ajaa koskettimet toimimaan ja katkaisemaan moottorin virtalähde.

Soveltamisala

Lämpörelyä käytetään yleensä piireissä, joissa on AC 50Hz, nimelliseristysjännite 660 V ja virtaa 0,1 ~ 630A, ja sitä käytetään pääasiassa kolmivaiheisten vaihtovirtamoottorien ylikuormitukseen ja vaihekappaleiden suojaamiseen. Sitä voidaan käyttää myös aloittelijan muodostamiseen mukautetulla vaihtovirtakontaktorilla moottorin kattavan suojan aikaansaamiseksi.

Tuoteominaisuudet

Yksinkertainen rakenne: Tämä lämpörelee ottaa yleensä suhteellisen yksinkertaisen rakennesuunnittelun, mikä on helppo asentaa ja käyttää.

Täysin varustettu: Perus ylikuormitussuojausfunktion lisäksi sillä on myös vaihekammion suojaus ja lämpötilan kompensointi.

Alhaiset kustannukset: Verrattuna muihin moottorisuojauslaitteisiin, lämmön ylikuormitusreleen hinta on suhteellisen alhainen, mikä vähentää käyttäjien ostokustannuksia.

Vakaa toimintasuorituskyky: Koska se hyväksyy bimetalin arkaluontoisena elementtinä, sen toiminnan suorituskyky on vakaa ja luotettava.

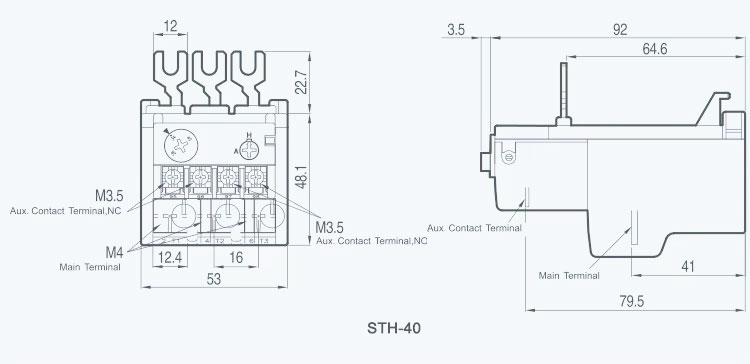

STH-40 Series Thermal Overload Relay
