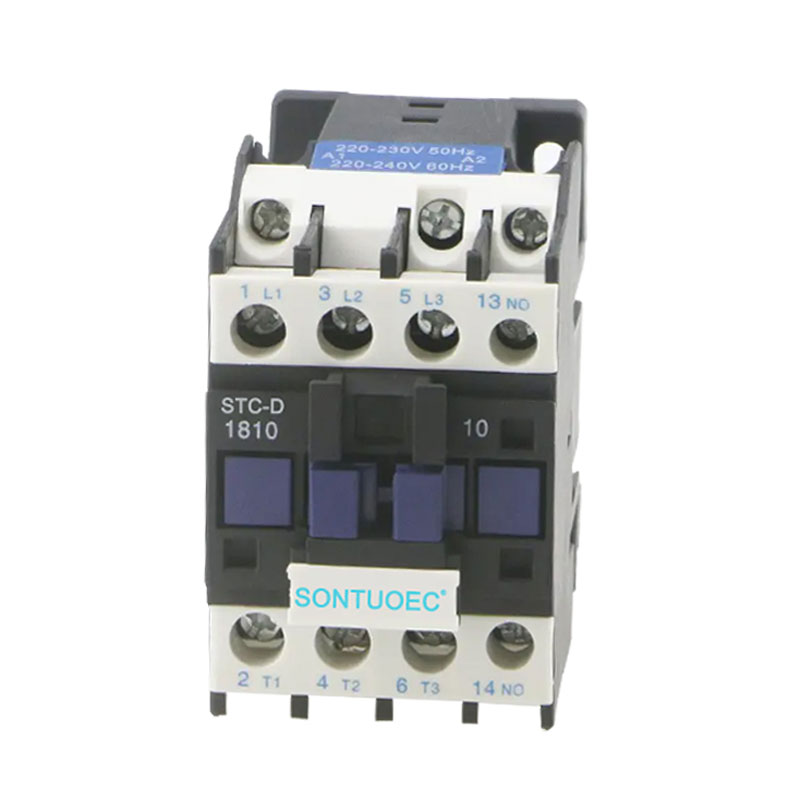

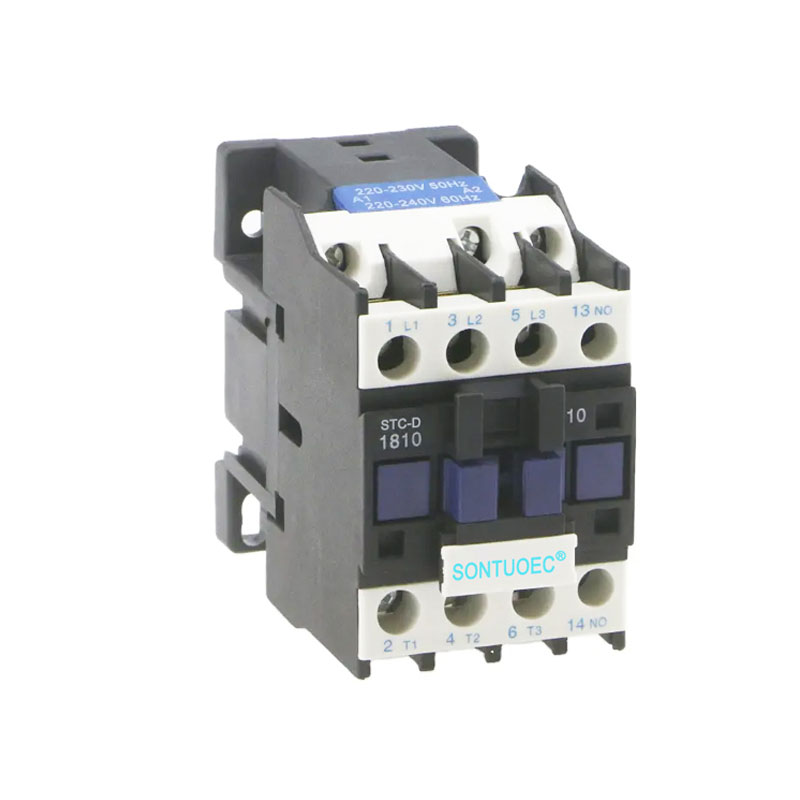

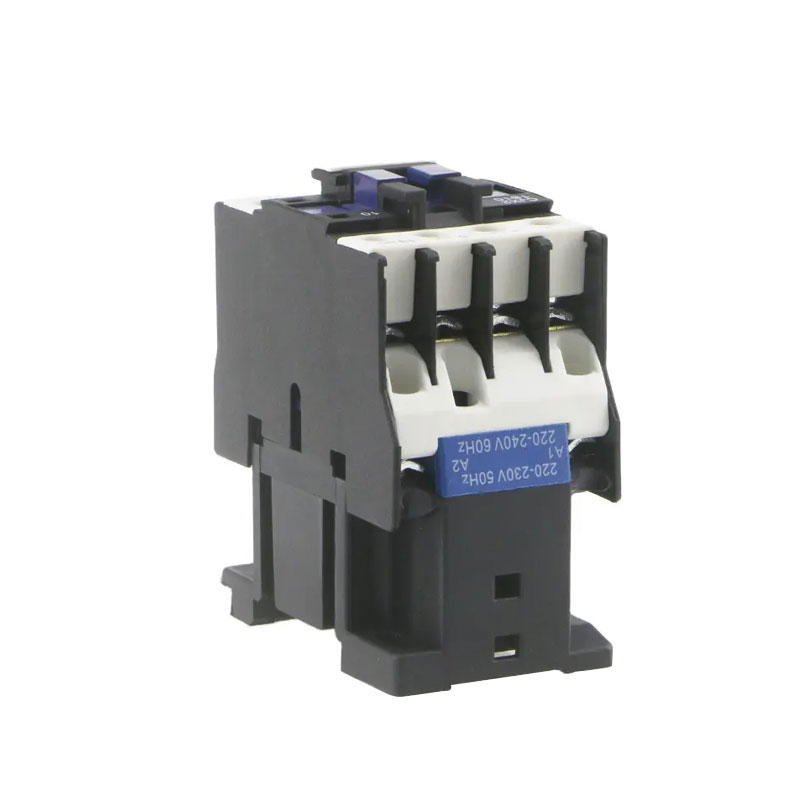

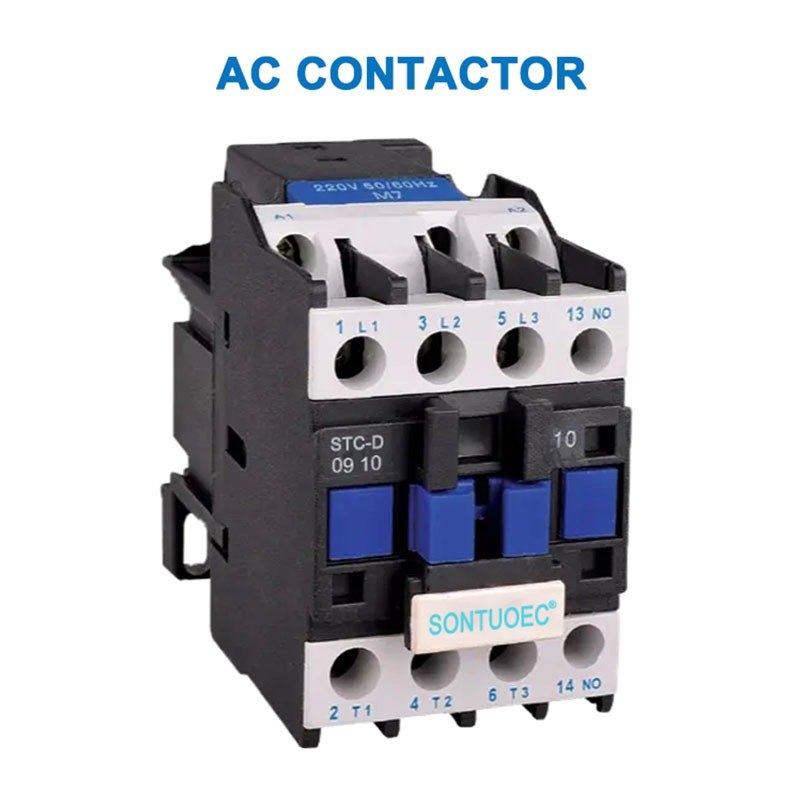

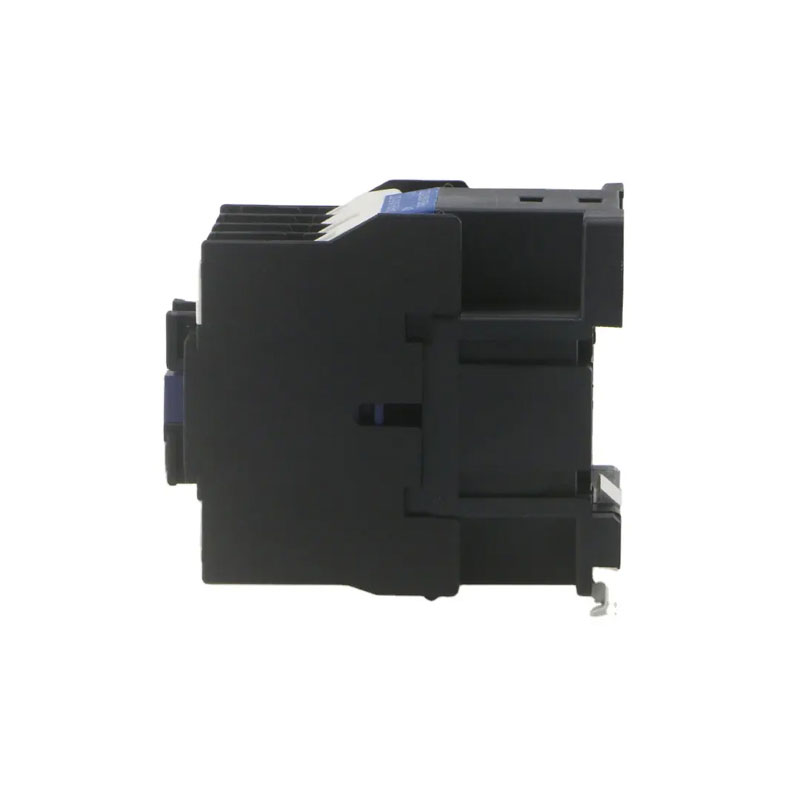

STC-D AC-kontaktori

STC-D AC-kontaktori on sähkökomponentti, jota käytetään AC-piirien kauko-ohjaukseen ja usein kytkemiseen päälle tai pois. Sitä käytetään pääasiassa virtapiirien avaamiseen ja ohjaamiseen sähköjärjestelmissä sekä moottorien, valaistuksen ja muiden sähkökuormien kauko-ohjaukseen teollisuusautomaatiossa. Vaihtovirtakontaktori eli STC-D AC-kontaktori on tärkeä sähköinen ohjauslaite, jolla on korvaamaton rooli sähköjärjestelmien ja teollisuusautomaation alalla.

Malli:STC-D

Lähetä kysely

Tuotteen Kuvaus

Tyyppi		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Nimelliskäyttövirta (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nimelliskäyttövirta (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-vaiheisen vakioteholuokitukset moottorit 50/60Hz kategoriassa AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nimellislämpövirta (A)		20	20	32	40	50	60	80	80	125	125
Sähköinen käyttöikä	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Sähköinen käyttöikä	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekaaninen käyttöikä (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Yhteyshenkilöiden lukumäärä	3P+EI					3P+NC+EI
Yhteyshenkilöiden lukumäärä	3P+NC					3P+NC+EI

Rakenne ja toimintaperiaate

Rakenne: STC-D AC-kontaktori koostuu pääasiassa sähkömagneettisesta järjestelmästä (mukaan lukien rautasydän, kela ja oikosulkurengas jne.), kosketinjärjestelmästä (mukaan lukien pääkosketin ja apukosketin) ja valokaaren sammutuslaitteesta.

Toimintaperiaate: Kun STC-D AC-kontaktorin kela on jännitteinen, rautasydän synnyttää magneettikentän, joka vetää puoleensa ankkuria ja saa koskettimet toimimaan siten, että pääkoskettimet ja apukoskettimet ovat kiinni tai irrotettuja, mikä ohjaa piirin päälle-poiskytkentää. Valokaarisammutuslaitetta käytetään valokaaren sammuttamiseen, kun koskettimet irrotetaan koskettimien suojaamiseksi vaurioilta.

STC-D AC Contactor

Tyypit ja ominaisuudet

1. Tyypit:

STC-D AC-kontaktorit voidaan luokitella useisiin eri tyyppeihin niiden käytön ja suorituskyvyn mukaan, kuten teollisuuskontaktorit, rakennus- ja kotikontaktorit. Yleisiä malleja ovat CJ-sarjat (esim. CJX2-sarja, CJ20-sarja, CJT1-sarja) sekä ABB:n, Siemensin, Schneiderin ja muiden merkkien sarjatuotteet.

2. Ominaisuudet:

Luotettavaa työskentelyä: STC-D AC-kontaktorilla on korkea työvarmuus ja vakaus, ja ne kestävät suuria virtoja ja jännitteitä.

Vakaa suorituskyky: sen kosketusjärjestelmä on valmistettu korkealaatuisista materiaaleista, joilla on hyvä sähkönjohtavuus ja korkean lämpötilan kulutuskestävyys.

Kätevä huolto: STC-D AC-kontaktoreissa on kompakti rakenne ja ne on helppo asentaa ja huoltaa.

Sovellusskenaariot

STC-D AC-kontaktorilla on laaja valikoima sovelluksia sähköjärjestelmissä, teollisuusautomaatiossa, rakennus- ja kotitaloussähköissä. Esimerkiksi sähköjärjestelmässä sitä voidaan käyttää ohjaamaan moottorin käynnistystä, pysäytystä ja suunnanvaihtoa; teollisuusautomaatiossa sillä voidaan ohjata tuotantolinjan erilaisten sähkölaitteiden käynnistystä ja pysäytystä; rakennus- ja kodinsähköissä sillä voidaan ohjata laitteiden, kuten valaistuksen ja ilmastoinnin, päälle/pois.
