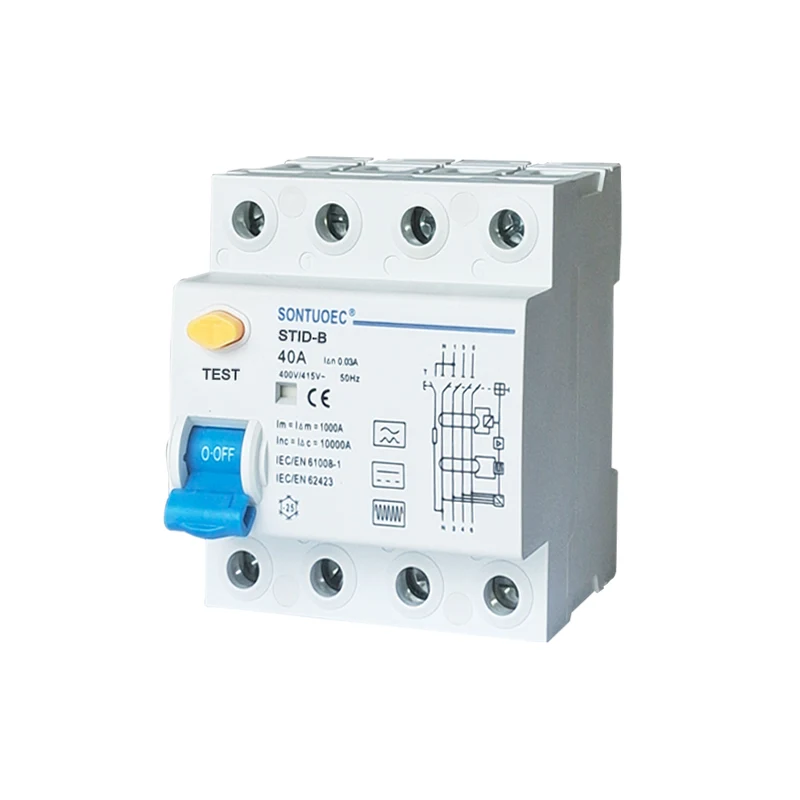

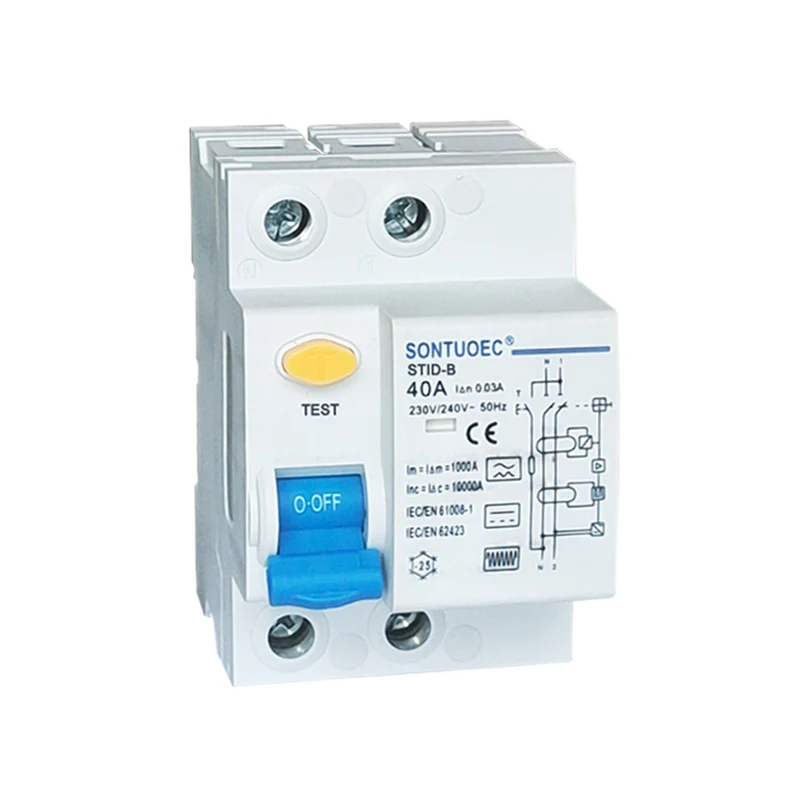

RCCB B -malli Jäännösvirran katkaisija suojaa epämääräisen vikavirran tapauksessa kolmivaiheisissa verkoissa. Sitä käytetään yleensä latausaseman, lääketieteellisten laitteiden ja instrumenttien, ohjaimien ja muuttuvien nopeusasemien, taikinavarojen ja inverttereiden (DC) kanssa ... STID-B noudattaa IEC/EN61008-1 ja IEC/EN62423-standardia.
Sähkö- Ominaisuus |
Standardi | IEC/EN62423 & IEC/EN61008-1 | |
Tyyppi (maapallon vuotojen aaltomuoto) | B | ||
Nimellisvirta | A | 25,40,63 | |
Pylväät | P | 1p+n, 3p+n | |
Nimellisjännite UE | V | IP+N: 230/240 V; 3P+N: 400/415V | |
Nimellisherkkyys | A | 0,03,0,1,0,3 | |
Eristysjännite käyttöliittymä | V | 500 | |
Arvioitu jäännösten valmistus ja | A | 500 (in = 25a/40a) | |
murtokyky I M | 630 (in = 63a) | ||
Oikosulkuvirta i c | A | 10000 | |
SCPD -sulake | A | 10000 | |
Taukoaika alla | s | ≤0,1 | |
Nimellistaajuus | Hz | 50 | |
Nimellis impulssi kestää jännitettä (1,2/5,0) uimp | V | 4000 | |
Mekaaninen piirteet |
Dielektrinen testijännite Ind. Fred. 1 minuutin ajan | kv | 2.5 |
Pilaantumisaste | 2 | ||
Sähköelämä | 2000 | ||
Mekaaninen | 10000 | ||
Vikavirran ilmaisin | Kyllä | ||
Suojeluaste | IP20 | ||
Ympäristön lämpötila (päivittäinen keskimäärin 35) | ºC | -40 ~+55ºC | |
Säilytyslämpötila | ºC | -40 ~+70ºC |

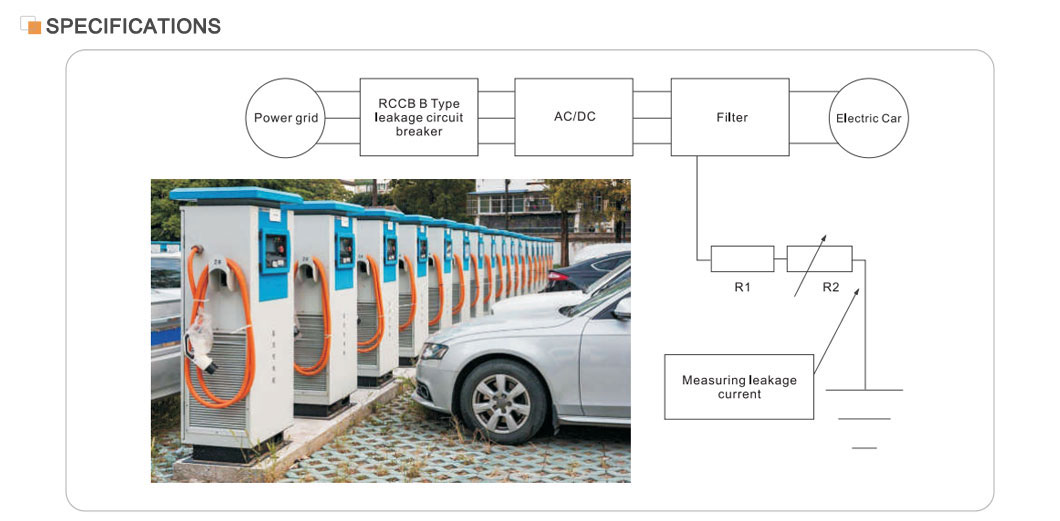

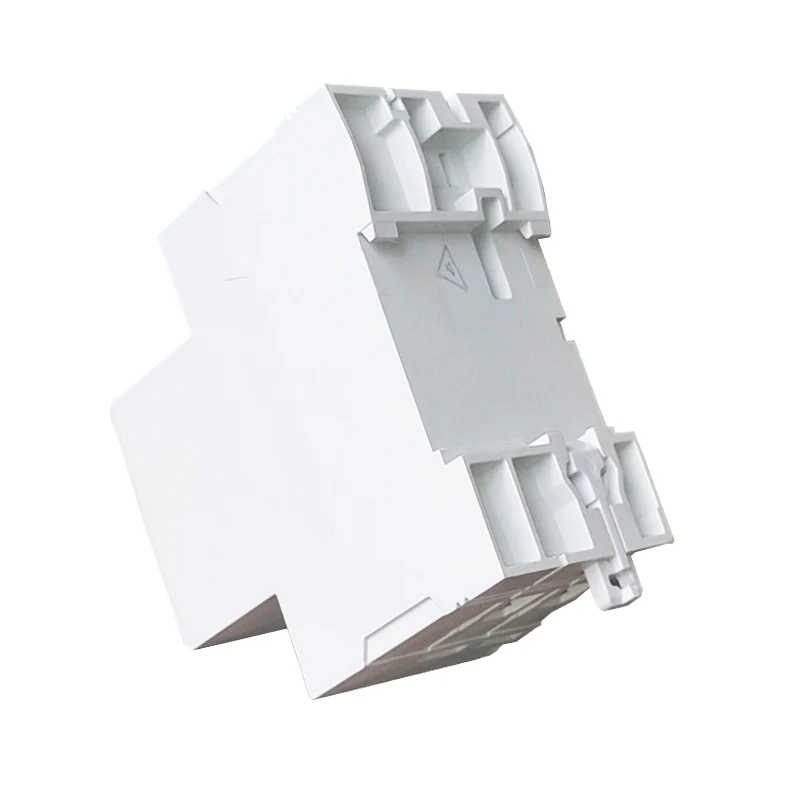

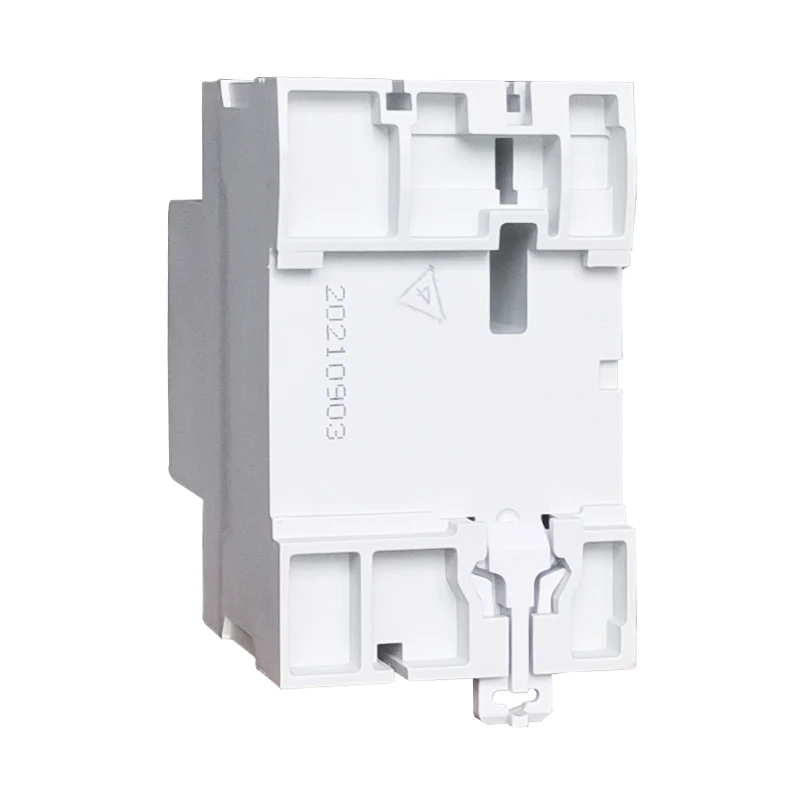

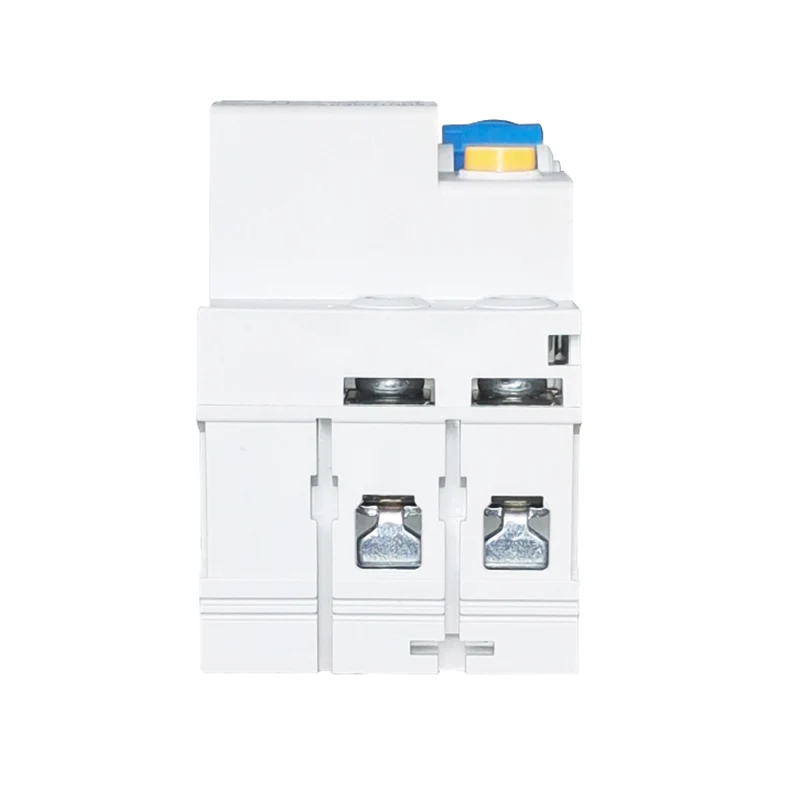

STID-B RCCB B -mallin jäännösvirran katkaisija soveltuu tyypin A suhteen ja soveltuu myös tasavirtajäännösvirtojen tasoittamiseen, tasavirtajäännösvirroille, jotka voivat syntyä tasasuuntaajapiiristä ja korkeataajuuden AC-jäännösvirroista. Se tarjoaa suojan jatkuvien vikavirtojen tapauksessa kolmivaiheisissa verkoissa. STID-B: tä käytetään yleisesti latausasemien, lääketieteellisten laitteiden ja instrumenttien, ohjaimien ja muuttuvan nopeusasemien, akkujen laturien ja inverttereiden (DC) aloilla. STID-B noudattaa IEC/EN61008 ja IEC/EN62423 -standardeja.
Nimellisvirta: 40A, sopiva suurempiin virran sähköjärjestelmiin.
Vuotosuojaus: Korkealla herkkyydellä ja tarkkuudella se voi havaita vuotovirran ja katkaista virtalähteen hyvin lyhyessä ajassa.
Turvallisuussuorituskyky: vastaa kansainvälisiä standardeja, kuten IEC/EN61008.1 ja GB16916.1, varmistaen tuotteen turvallisuuden ja luotettavuuden.
Sovelluksen laajuus: Käytetään laajasti teollisissa, kaupallisissa, korkea-asunnissa ja siviilirakennuksissa, jotta sähköjärjestelmä on kattava suoja.
RCCB B -mallin jäännösvirran katkaisija perustuu nollasekvenssivirran muuntajaan. Jokainen johtamisvaihe kulkee nolla sekvenssivirran muuntajan läpi, jonka toissijainen puoli on kytketty sähkömagneettiseen pidätykseen. Normaaliolosuhteissa vaihevirtojen vektorisumma nollasekvenssivirtamuuntajan läpi on nolla, joten muuntajan läpi kulkeva vuoto on nolla, sekundaarinen lähtöjännite on myös nolla ja katkaisija ei toimi. Kun vuotovirta kuitenkin kasvaa ja ajaa toissijaisen sivun ulostulon jännitteen kasvamaan tietylle tasolle, sähkömagneettinen vapautus aktivoituu, johtaen toimintamekanismia toimimaan ja irrottaen virtalähteen kytkettyjä kosketuksia toteuttaen siten vuotojen suojauksen.
Valinta: Kun valitset RCCB: n, parametrit, kuten nimellisjännite, nimellisvirta, vuototoimintavirta ja sähköjärjestelmän toimintaaika, tulisi harkita. On myös tarpeen valita sopiva RCCB tarvittavan suojaustyypin mukaan (esim. Suora kosketussuojaus tai epäsuora kosketussuojaus).
Asennus: RCCB on asennettava sähköjärjestelmän tulevaan päähän tai haaraviivaan koko sähköjärjestelmän tai tietyn haaraviivan täydellisen suojauksen varmistamiseksi. Asennuksen aikana asiaankuuluvia standardeja ja koodeja tulisi havaita tiukasti RCCB: n asianmukaisen yhteyden ja luotettavan toiminnan varmistamiseksi.
