RCBO B -malli 2P 4P Jäännösvirran katkaisija

Sontuoec on yksi kiinalaisista toimittajista/ valmistajista RCBO B -malli 2P 4P: n jäännösvirtakatkaisintamallissa on tyypin A ja lisäksi sileiden tasavirtajäännösvirtojen, jäännös DC -virtojen kanssa, jotka voivat johtua piirien korjaamisesta ja korkean taajuuden AC -jäännösvirroista. Se suojaa kohtuullisen vikavirran tapauksessa kolmella vaiheverkkolla. Sitä käytetään yleensä latausaseman, lääketieteellisten laitteiden ja instrumenttien, ohjaimien ja muuttuvan nopeusasemien, taikinavarojen ja inverttereiden (DC) alalla ... STRO6-80B noudattaa IEC/EN61009-1 ja IEC/EN62423 -standardia.

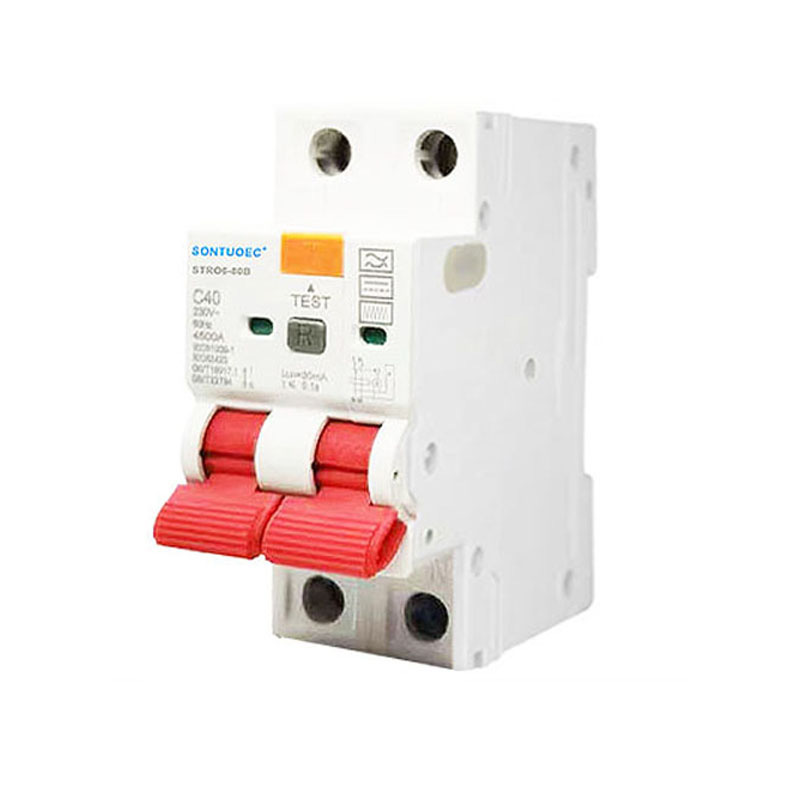

Malli:STRO6-80B

Lähetä kysely

Tuotteen Kuvaus

Tekniset tiedot:

Sähkö- Ominaisuus	Standardi		IEC/61009-1; ja IEC/EN62423
	Tyyppi (maapallon vuotojen aaltomuoto)		B (elektroninen tyyppi)
	Nimellisvirta	A	6,10,16,20,25,32,40,63,80a

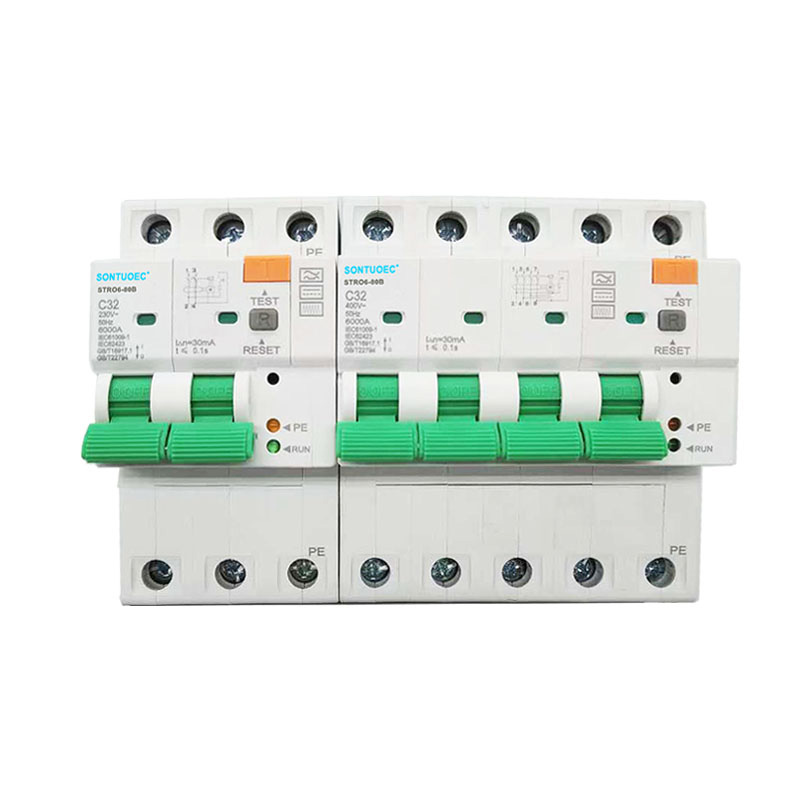

	Pylväät	P	1p+n, 3p+n
	Nimellisjännite UE	V	IP+N: 230/240 V; 3P+N: 400/415V
	Arvioitu herkkyys i n	A	0,03,0,1,0,3
	Eristysjännite käyttöliittymä	V	500
	Arvioitu jäännösten valmistus ja	A	500 (in = 25a/40a)
	murtokyky I M	A	630 (in = 63a)
	Oikosulkuvirta i c	A	10000
	SCPD -sulake	A	10000
	Taukoaika alla	s	≤0,1
	Nimellistaajuus	Hz	50
	Nimellis impulssi kestää jännitettä (1,2/5,0) uimp	V	4000
Mekaaninen piirteet	Dielektrinen testijännite Ind. Fred. 1 minuutin ajan	kv	2.5
	Pilaantumisaste		2
	Sähköelämä		2000
	Mekaaninen		10000

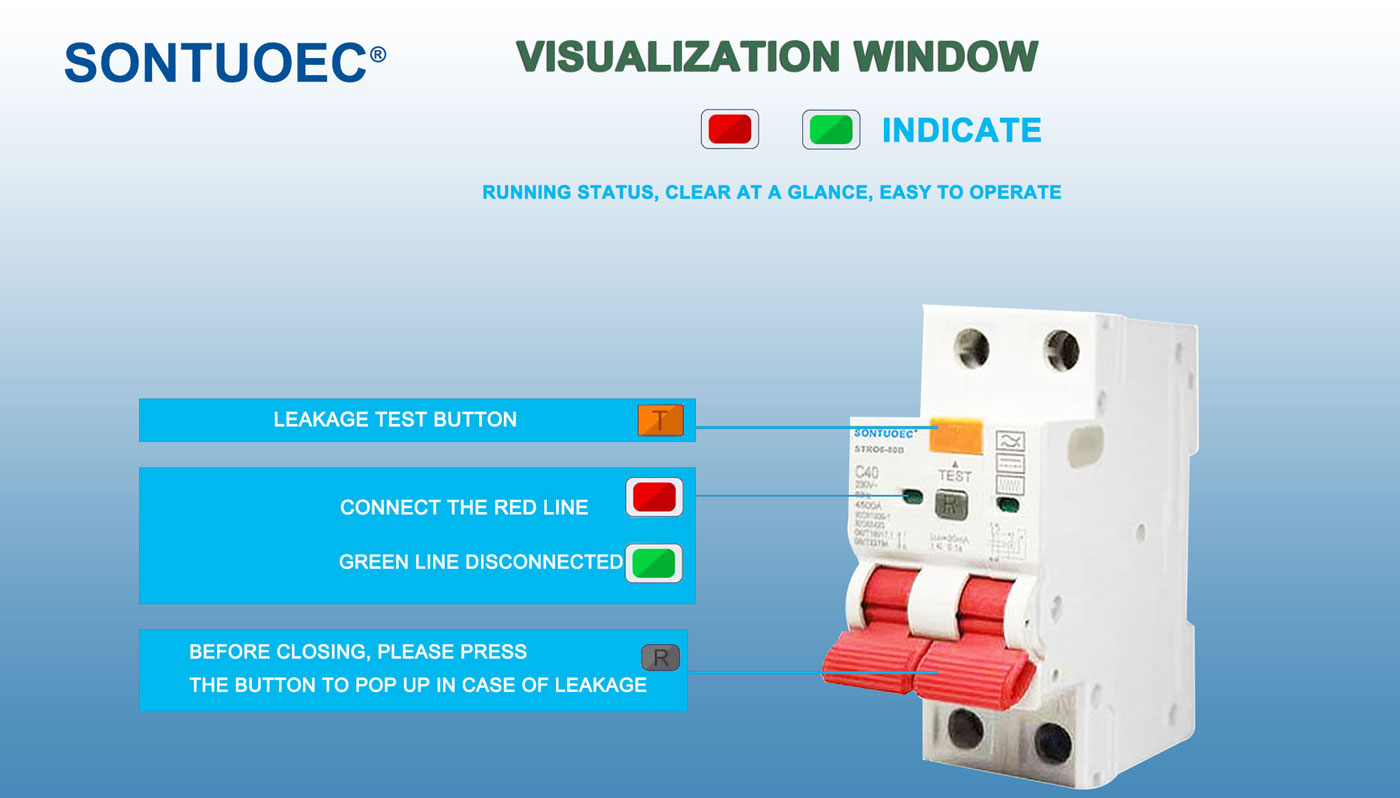

	Vikavirran ilmaisin		Kyllä
	Suojeluaste		IP20
	Ympäristön lämpötila (päivittäinen keskimäärin 35)	ºC	-40 ~+55ºC
	Säilytyslämpötila	ºC	-40 ~+70ºC

RCBO STRO6-80B On useita päätoimintoja seuraavasti

Ylikuormitussuojaus: Kun piirin virta ylittää Stro6-80B RCBO: n nimellisarvon, se katkaisee piirin automaattisesti asetetun ajan kuluessa estämään piirin ja laitteet ylikuumenemisen, välttäen siten tulipaloa ja vaurioita.

Oheissuoja: Kun oikosulku tapahtuu piirissä, STRO6-80B RCBO katkaisee piiri nopeasti estämään oikosulkuvirran aiheuttamasta vakavia vaurioita piirille ja laitteille.

Vuotosuojaus: STRO6-80B RCBO pystyy havaitsemaan jäännösvirran (ts. Vuotovirta) piirissä. Kun jäännösvirta ylittää asetetun kynnyksen, RCBO B -malli 2P 4P: n jäännösvirran katkaisija katkaisee piirin hyvin lyhyessä ajassa sähköiskuonnettomuuksien ja sähköpalojen estämiseksi.

STRO6-80B RCBO: n toimintaperiaate

STRO6-80B RCBO sisältää sisäisen lämpömagneettisen matkantunnistimen (ylikuormituksen ja oikosulun suojaamiseksi) ja jäännösvirran ilmaisimen (vuotojen suojaamiseksi). Kun piirin virta tai jäännösvirta on epänormaali, vastaava hyökkääjä laukaisee Stro6-80B RCBO: n laukaisumekanismin, jolloin se katkaisee piiri nopeasti.

1.Terämagneettinen tripper: Se käyttää lämpö- ja magneettikenttää, joka syntyy, kun virta kulkee johtimen läpi laukaisun laukaisemiseksi. Kun virta on liian korkea, johdin kuumenee ja tuottaa magneettikentän, aiheuttaen bimetaalin lämpömagneettisen hyökkääjän taivuttajan tai magneetin houkuttelemiseksi rautaydin houkuttelemaan siten laukaisumekanismin.

2.Residual Virta -ilmaisin: Siinä käytetään nollasekvenssivirran muuntajaa, joka havaitaan piirin jäännösvirta. Kun jäännösvirta ylittää asetetun kynnyksen, jäännösvirran ilmaisin lähettää signaalin laukaisumekanismiin piirin katkaisemiseksi.

STRO6-80B RCBO: n ominaisuudet

Monimuotoinen integraatio: STRO6-80B RCBO integroi ylikuormituksen, oikosulun ja vuotojen suojaustoiminnot yksinkertaistaen sähköjärjestelmien suunnittelua ja asentamista.

Korkea herkkyys: STRO6-80B RCBOS voi nopeasti havaita ja katkaista epänormaalit ja jäännösvirrat piirissä tarjoamalla luotettavaa suojaa.

Helppo asentaa ja ylläpitää: STRO6-80B RCBO: t moduloidaan yleensä helpon asennuksen ja kunnossapidon saavuttamiseksi.

Korkea turvallisuus: STRO6-80B RCBO: t testataan tiukasti ja sertifioidaan korkean turvallisuuden ja luotettavuuden vuoksi sähköjärjestelmien turvallisen käytön varmistamiseksi.

STRO6-80B RCBO: n sovellusskenaariot

STRO6-80B RCBO: ta käytetään laajasti sähköjärjestelmissä asuin-, kaupallisissa ja teollisuussektoreissa, etenkin sellaisissa, jotka vaativat samanaikaisia ylikuormitusta, oikosulku- ja maanvuotojen suojausta. Ne yleensä asennetaan jakelulaatikoille, kytkinlaudoille tai ohjauskaapille piireiden ja laitteiden suojaamiseksi epänormaalin virran ja jännitteen aiheuttamilta vaurioilta ja sähköiskujen estämiseksi.
