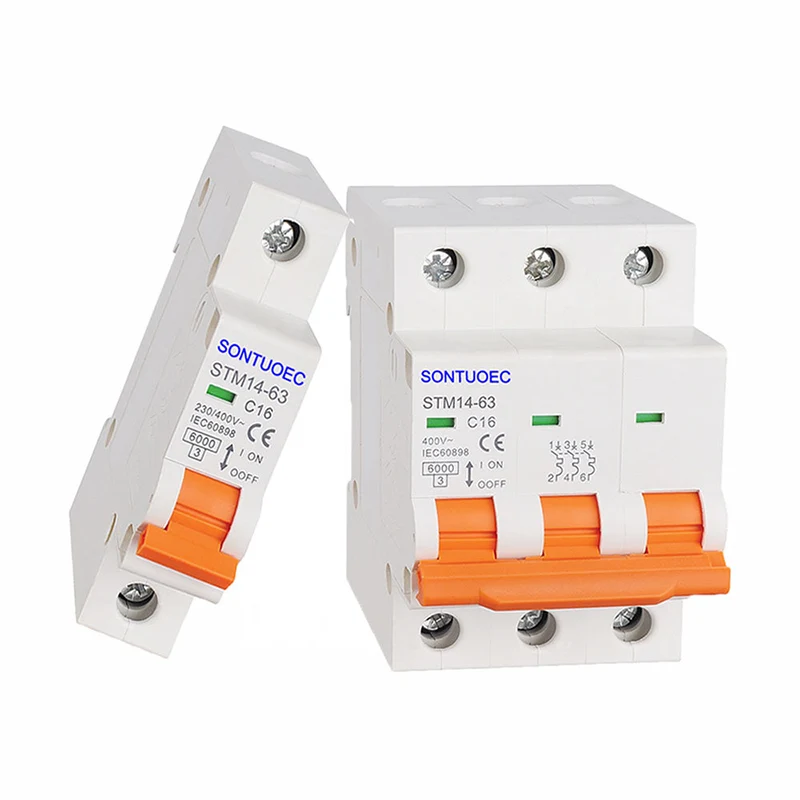

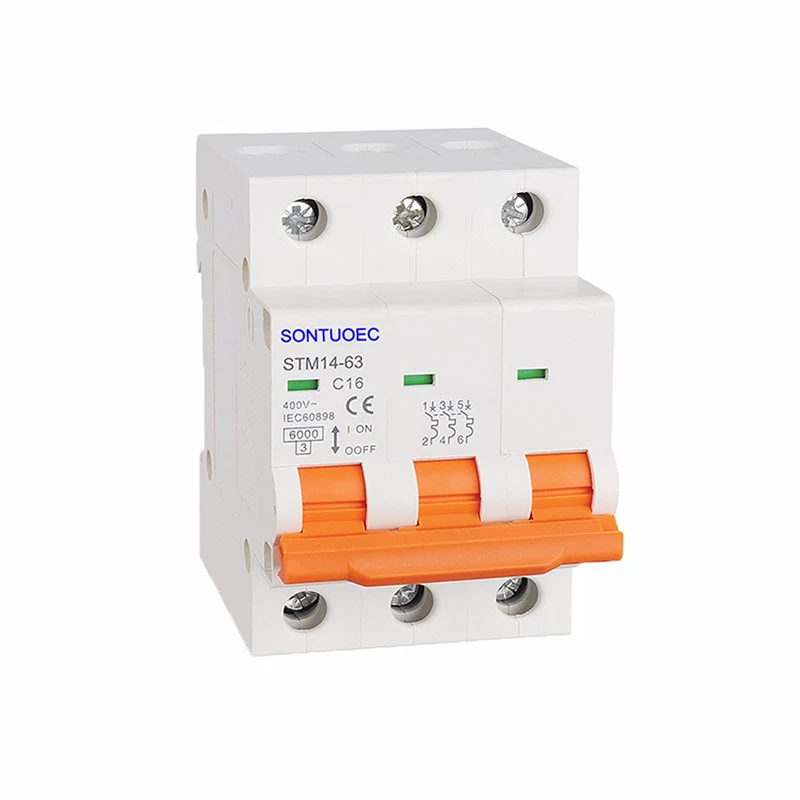

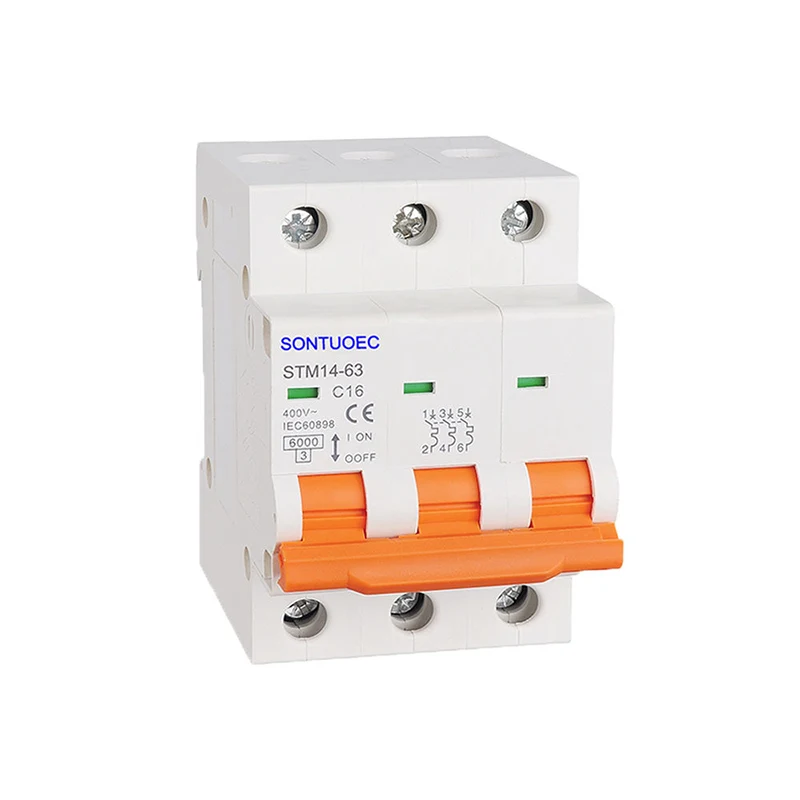

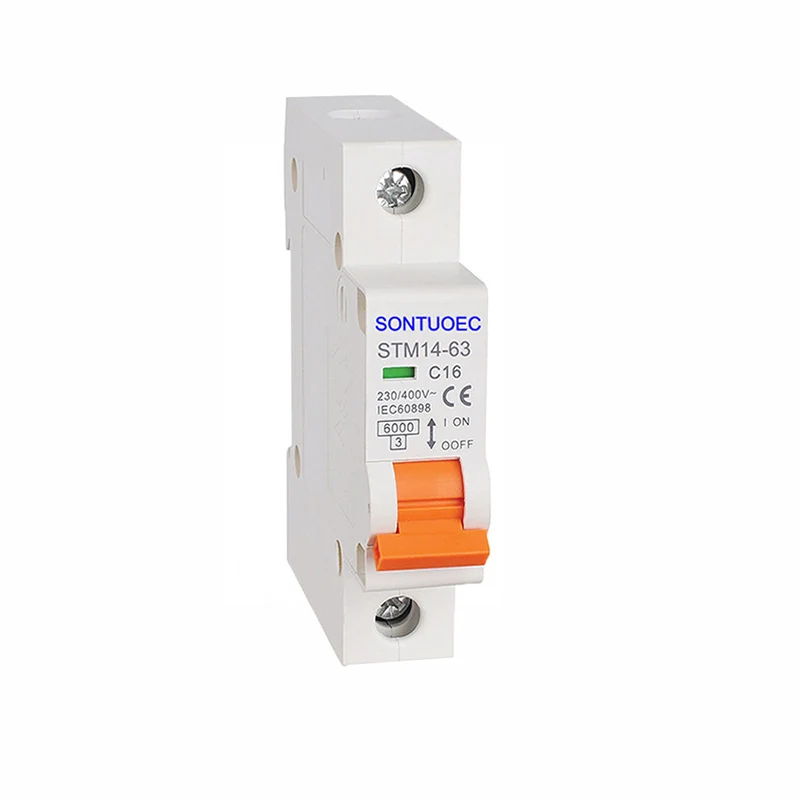

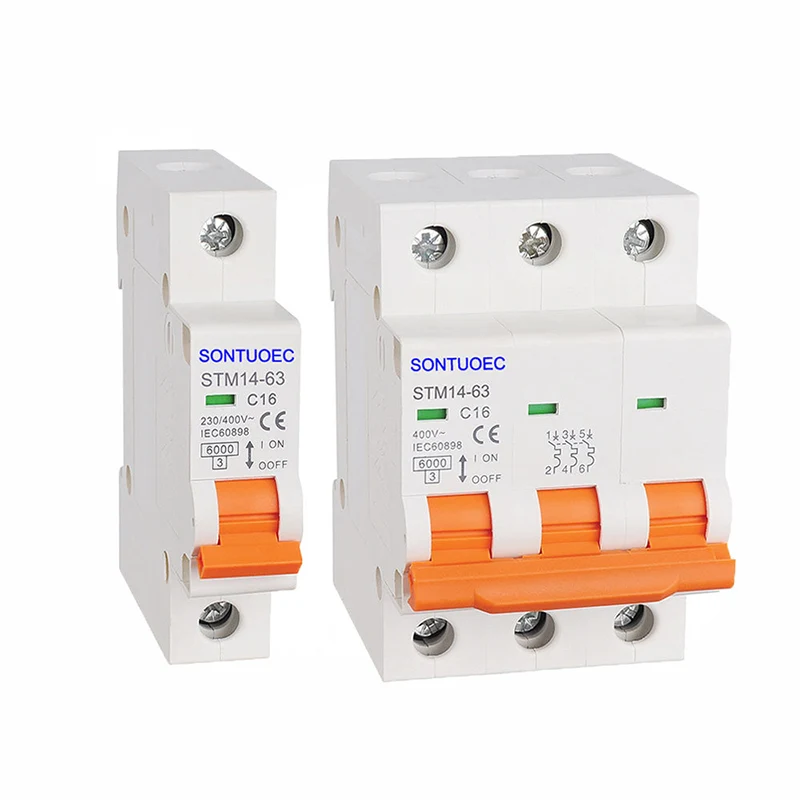

Mini MCB -miniatyyri katkaisija

Mini MCB -miniatyyri katkaisija on automaattisesti käytetty sähkökytkin, joka on suunniteltu suojaamaan sähköpiirejä ylikuormitusten tai oikosulkujen aiheuttamilta vaurioilta. Se pystyy kytkemään päälle, kuljettamaan ja murtamaan virtaa normaaleissa piiriolosuhteissa, samoin kuin kytkemiseen päälle, kuljettamaan tietyn ajanjakson ja murtumisvirran määritettyjen epänormaalien piiriolosuhteiden alla.

Malli:STM14-63

Lähetä kysely

Tuotteen Kuvaus

Malli	STM14-63
Standardi	IEC60898-1
Pylväs	1p, 2p, 3p, 4p
Laukaisukäyrä	B, C, D
Nimellis oikosulkukapasiteetti (ICN)	3Ka, 4,5Ka, 6Ka
Nimellisvirta (in)	1,2,4,610,16,20,25,32,40,50,63a
Nimellisjännite (YK)	AC230 (240)/400 (415) V
Magneettiset julkaisut	B -käyrä: välillä 3 tuuman ja 5 tuumaa C -käyrä: välillä 5 tuuman ja 10 tuuman D -käyrä: välillä 10 tuuman - 14 tuuman
Sähkömekaaninen kestävyys	Yli 6000 sykliä

Ominaisuudet ja edut

Pieni koko: Mini MCB -miniatyyri katkaisijalle on ominaista pieni koko ja kevyt, mikä on helppo asentaa ja käyttää.

Luotettava toiminta: Sen sisäinen rakenne ja materiaalit on suunniteltu hyvin varmistamaan, että virtalähde katkaisee nopeasti, kun piirissä on ylikuormitus tai oikosulku sähkölaitteiden ja henkilökohtaisen turvallisuuden suojaamiseksi.

Laajasti käytetty: Sitä käytetään laajasti asuinrakennuksissa, kaupallisissa rakennuksissa ja teollisuuslaitoksissa yleisimmin käytettyinä terminaalien suojalaitteina sähköterminaalien jakelulaitteiden rakentamisessa.

Operaation periaate

Mini MCB toimii oikosulun ja ylikuormitussuojan periaatteessa seuraamalla virtaa. Kun oikosulkuvirhe esiintyy piirissä, MCB katkaisee piirin välittömästi estämään liiallisen virran aiheuttamasta tulipaloa ja muita turvallisuustapahtumia. Kun piirissä on ylikuormitus, MCB viivästyy piirin irrottamista tietyn ajanjakson ajan sähkölaitteiden suojaamiseksi vaurioilta. Lisäksi joillakin MINI MCB: llä on ylijännitesuojaustoiminto, joka katkaisee piirin, kun jännite on epänormaali (liian korkea) sähkölaitteiden vaurioiden estämiseksi.

Tyypit ja vaihtoehdot

Mini MCB: tä on saatavana useissa tyypeissä erilaisten sähköjärjestelmien tarpeiden tyydyttämiseksi. Yleisiä tyyppejä ovat:

Standardi: Tyypillisesti käytetty asuin- ja kaupallisissa rakennuksissa parametreilla, kuten nimellisvirta-alueella, nimellisjännitteellä, oikosulun katkaisukapasiteetti ja napojen lukumäärä.

Eristetty: Voi eristää virtalähteen ja kuormituksen kokonaan sähköjärjestelmien turvalliselle kunnossapidosta.

Segmentoitu piirityyppi: Nimellisvirta -alueella MCB: n katkaisufunktio voidaan kytkeä ylläpitämään piirin osan energisen tilan.

Jäännösvirtatyyppi: Tunnetaan myös vuotojen suojauskytkimiksi, ne kykenevät havaitsemaan piireissä vuotovirheet ja katkaisemaan virtalähteen automaattisesti.

Ylikuormitussuojatyyppi: Pystyy havaitsemaan liiallisen virran ja leikkaamaan tehon sähkölaitteiden ja johtojen suojaamiseksi.

Monimuotoinen tyyppi: integroi erilaisia toimintoja, kuten ylikuormitussuojausta, oikosulun suojausta ja vuotojen suojausta.

Ohjaustyyppi: Antaa käyttäjän avata manuaalisesti tai sulkea piiri sähkölaitteiden ohjaamiseksi.

Kun valitset mini -MCB: tä, on otettava huomioon tekijät, kuten nimellisjännite, nimellisvirta, katkaisukyky, toimintaominaisuudet ja ympäristöolosuhteet. On myös tarpeen valita sopiva MCB -tyyppi tietyn piirin ja kuormitusvaatimusten mukaisesti.
