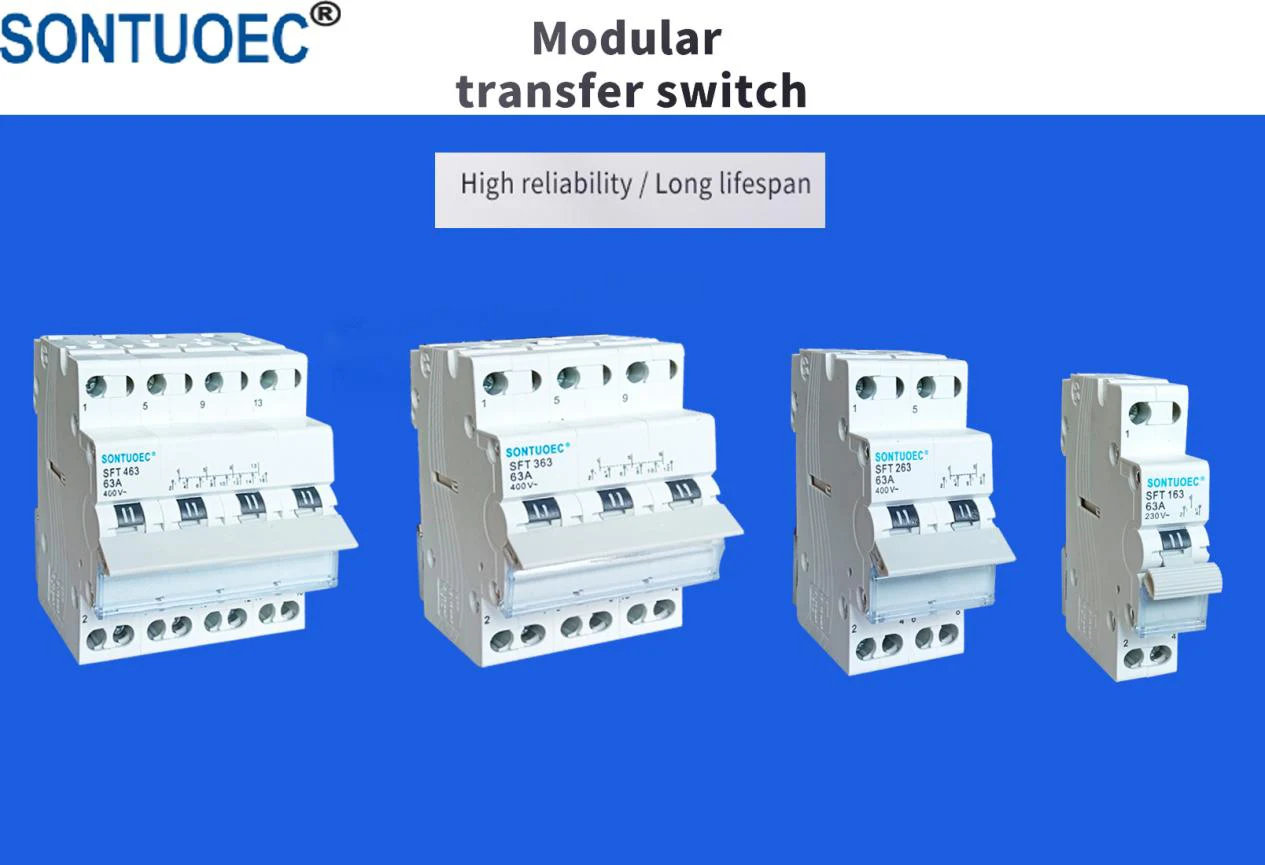

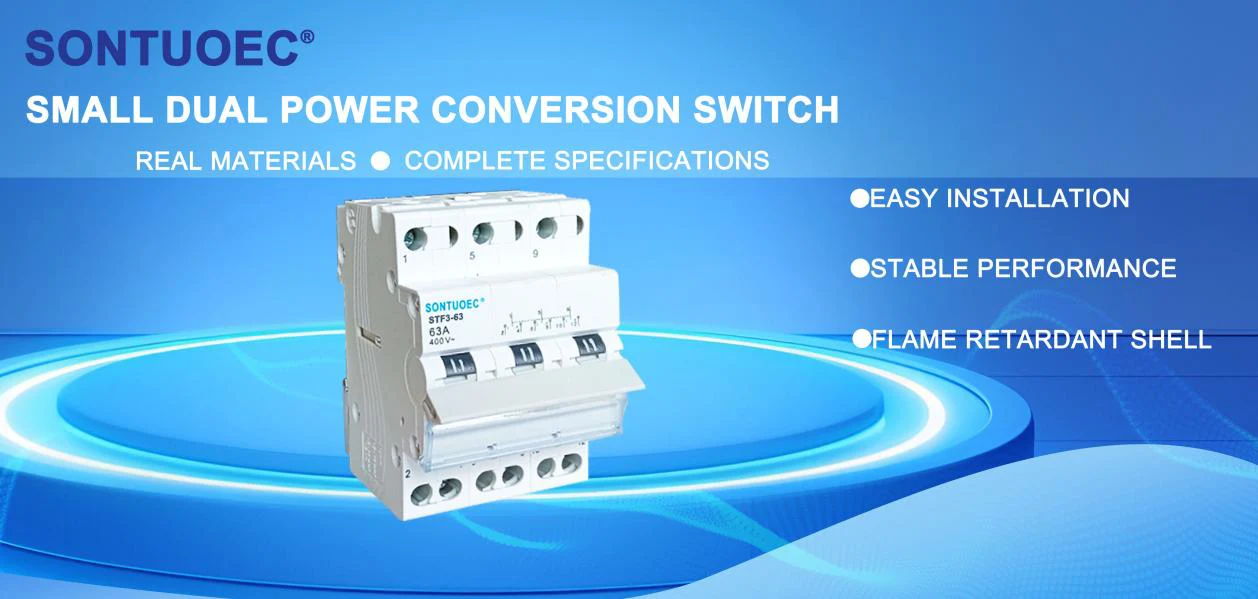

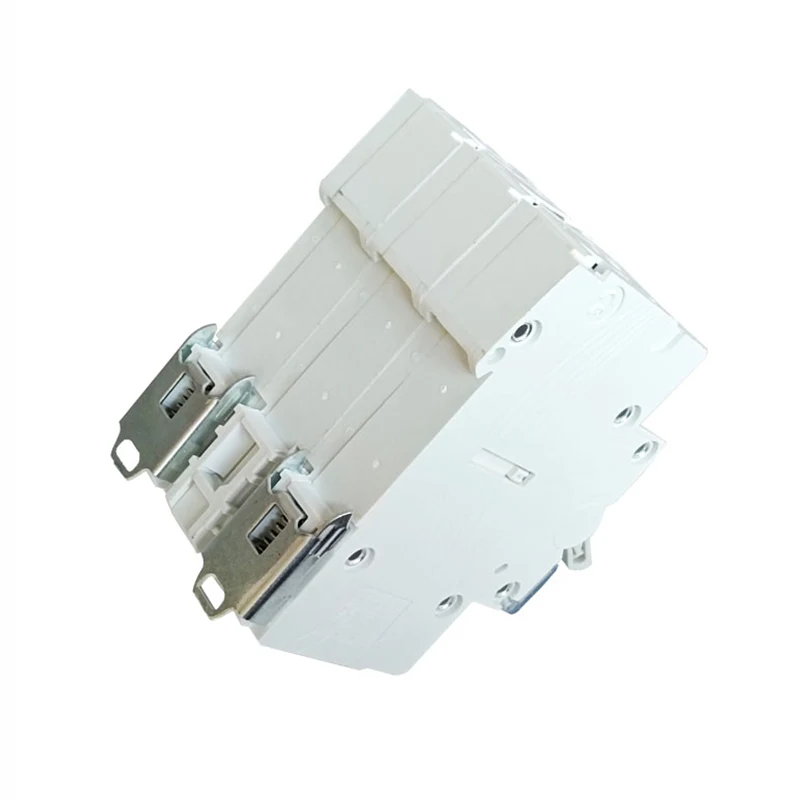

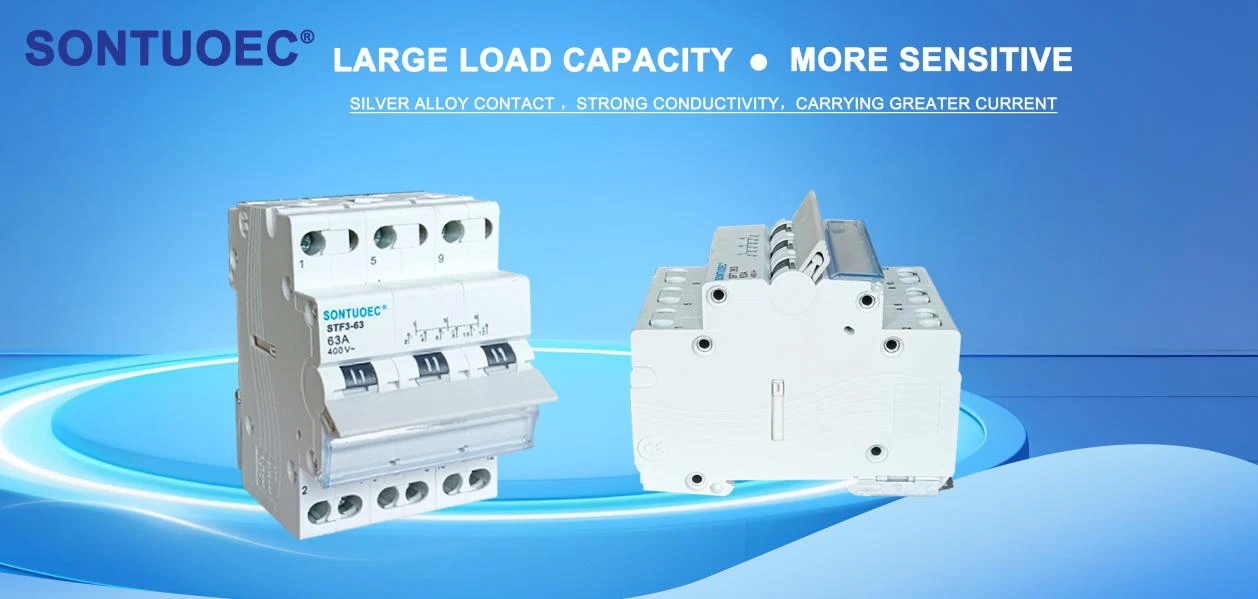

Manuaalinen muutos kytkimen kautta

Kytkimen manuaalinen muutos on kytkin, jossa on kaksi tai useampi sijainti, joita voidaan käyttää manuaalisesti piirin yhteyden tilan muuttamiseksi. Sitä käytetään yleisesti sovelluksissa, joissa on valittava eri piirireitit, kuten varmuuskopiointivaihto, laitteen käynnistys ja lopetusohjaus jne.

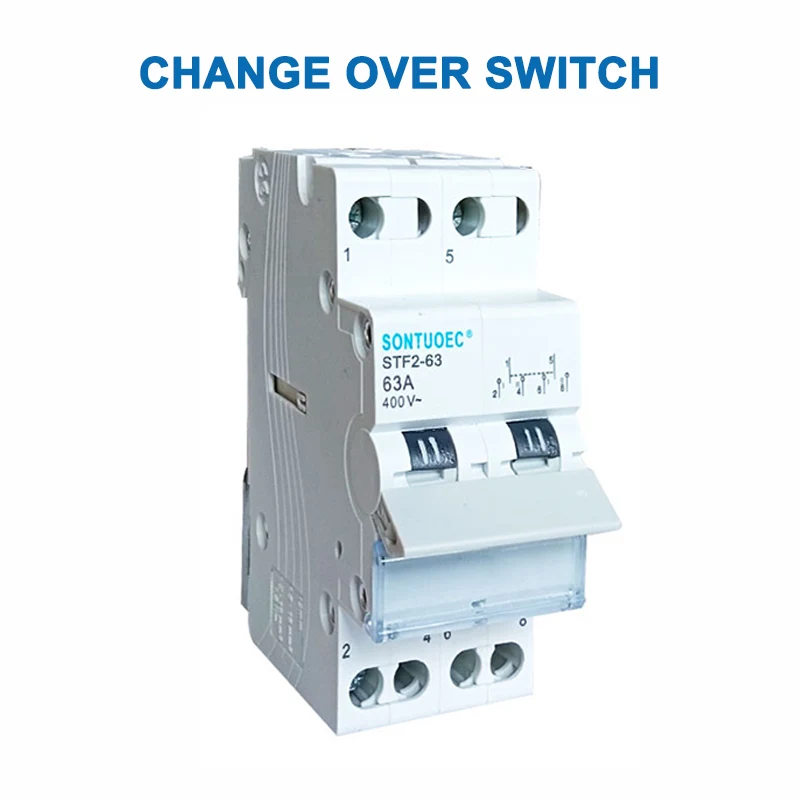

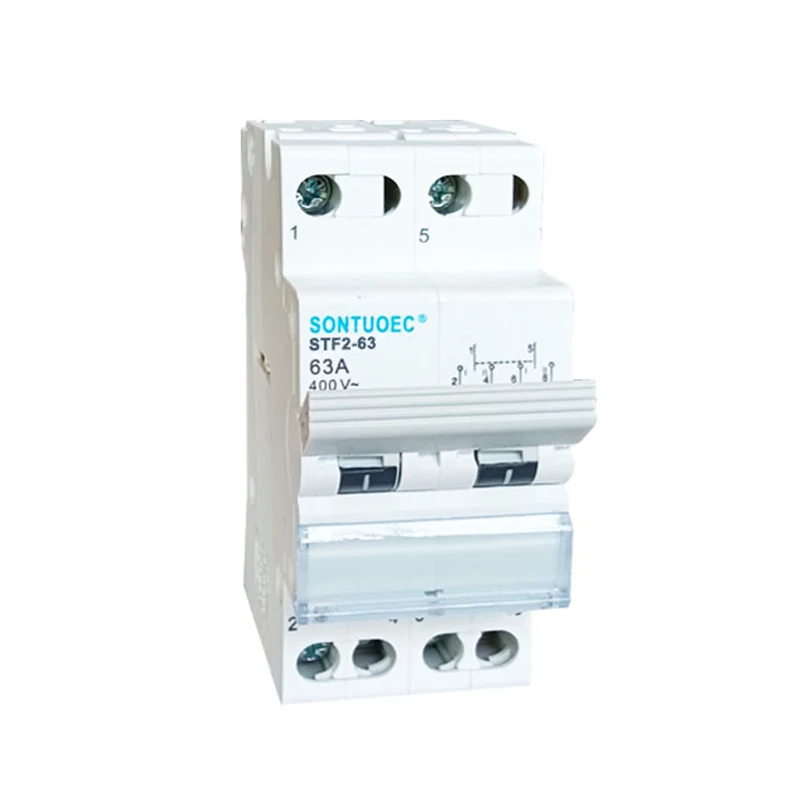

Malli:SFT2-63

Lähetä kysely

Tuotteen Kuvaus

Esine

SFT2-63

Arvioitu työvirta

16,20,25,32,40,63A

Pylväs

 1p, 2p, 3p, 4p

Arvioitu työjännite

230/400 V

Jännitteen hallinta

AC230V/380 V

Eristysjännite

AC690V

Siirto -aika

≤2s

Taajuus

50/60Hz

Toimintamalli

 Käsikirja (i-o-ii)

ATS -taso

Ce

Mekaaninen elämä

10000 kertaa

Sähköelämä

5000 kertaa


Operaation periaate

Manuaalisen kääntökytkimen toimintaperiaate on suhteellisen yksinkertainen. Se sisältää yhden tai useamman kontakttisarjan, joka on kytketty eri piiriin eri asentoissa. Kun kahvaa tai nuppia käytetään, koskettimet liikkuvat sen kanssa, mikä muuttaa piirinnityksen tilaa.

Manual Change Over SwitchManual Change Over SwitchManual Change Over SwitchManual Change Over SwitchManual Change Over SwitchManual Change Over Switch

Manual Change Over Switch

Tyypit ja rakenteet

Manuaaliset kääntämiskytkimet ovat saatavana monissa tyypeissä ja kokoonpanoissa, seuraavat ovat yleisiä:

Yhden napainen, yhden heitto (SPST) -kytkimet: Piiri kytkeä tai irrottaa vain yksi kosketus.

Yhden navan, kaksoisheiton (SPDT) kytkimet: on yksi yleinen kosketus ja kaksi valinnaista kosketusta, jotka voidaan kytkeä manuaalisesti kahteen eri piiriin.

Kaksinkertainen napainen, kaksoisheitto (DPDT) -kytkimet: Pidä kaksi riippumatonta yhden napaa, kaksoisheiton kytkintä, jotka voivat vaihtaa kaksi piiriä samanaikaisesti.

Lisäksi manuaaliset kääntämiskytkimet voidaan luokitella parametrien, kuten asennusmenetelmän, nimellisvirran ja nimellisjännitteen mukaan.


Sovellusskenaariot

Manuaalisia kääntökytkimiä käytetään laajasti monissa tilanteissa, joissa tarvitaan manuaalinen piirikytkintä, kuten:

Valmiustilan virrankytkentä: Kun virtajärjestelmät, kun päävirtalähde epäonnistuu, manuaalista kääntämiskytkintä voidaan käyttää vaihtamaan valmiustilaan laitteen jatkuvan toiminnan varmistamiseksi.

Laitteiden käynnistys- ja lopetusohjaus: Teollisuuden automaatioohjausjärjestelmissä manuaalisia kääntökytkimiä käytetään yleisesti laitteiden käynnistys- ja lopetusohjaukseen.

Piiritestaus ja virheenkorjaus: Piiritestauksen ja virheenkorjauksen aikana manuaalisia kääntämiskytkimiä voidaan käyttää erilaisten piirireittien valitsemiseen testaamiseen ja analysointiin.
