Älykäs upotussuojattu sähköiskun vuodonsuoja 220 V ilmavirtakatkaisija

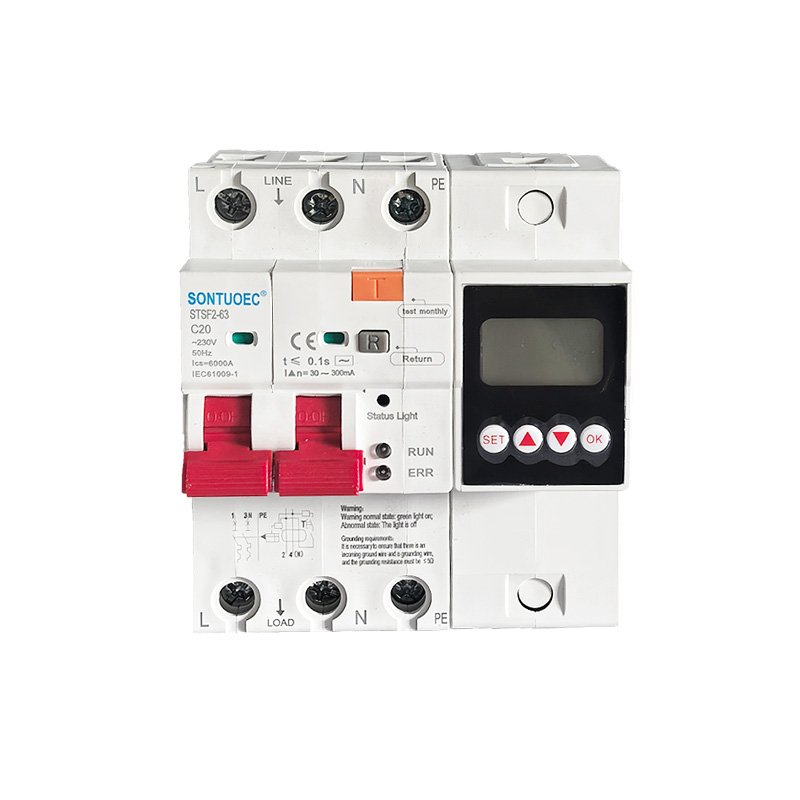

STSF2-63/100 100A 2p 4p Monitoiminen RCBO soveltuu AC 50/60Hz, mitoitettu piiriin, jonka jännite on 230V-400V ja nimellisvirta 100A, kun henkilö saa sähköiskun tai sähköverkko vuotaa. Kun vuoto, yli- ja alijännite saavuttavat asetetut arvot, vikavirtasuojakatkaisin voi toimia nopeasti hyvin lyhyessä ajassa katkaista nopeasti virransyötön. Kun vikavirtasuojakytkimen valvontalämpötila saavuttaa asetetun arvon, valvontamaadoitusjohtoa ei ole kytketty. Kun tuote on liitetty, se antaa hälytysäänen henkilökunnan ja sähkölaitteiden turvallisuuden suojelemiseksi ja voidaan välttää Estä sähköverkon ylijännitteen aiheuttamat laitteiden vauriot. Siinä on ylikuormitus, oikosulku, vuoto, ylijännite Alijännite- ja ylikuumenemissuojatoimintoja voidaan käyttää myös sähkölaitteiden ajoittain käynnistämiseen ja sammuttamiseen normaaleissa olosuhteissa Valaistuspiirit, soveltuvat erityisesti teollisuus- ja kaupallisiin valaistuksen jakelujärjestelmiin. Tuotteella on pieni tilavuus, kompakti rakenne ja parempi kustannustehokkuus kuin muut vastaavat tuotteet. Sillä on kaunis ulkonäkö, Suuri katkaisukyky tekee siitä hyvän valinnan kotitalouksien sähkönjakeluun. Tämä tuote on GB/T 16917.1- ja IEC 61009-1 -standardien mukainen ja sillä on CE-sertifikaatti.

Malli:STFS2-63

Lähetä kysely

Tuotteen Kuvaus

TEKNISET TIEDOT:

Sähköinen ominaisuuksia	Vakio	Yksikkö	IEC/EN 61009-1
	tila		Elektroninen tyyppi
	Tyyppi (havaitun maavuodon aaltomuoto)		AC
	Termomagneettinen vapautusominaisuus		B, C, D
	Nimellisvirta ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Säädettävä
	puolalaiset	P	1P+N, 3P+N
	Nimellisjännite Ue	V	AC 230, 400 (säädettävä)
	Nimellisherkkyys I△n	A	30-300mA(30,100,300mA) Säädettävä
	Nimellinen jäännösvalmistus- ja katkaisukyky l△m	A	500
	Nimellinen oikosulkukapasiteetti Icn	A	6000
	Taukoaika I:n alla△n	S	≤0,1
	Nimellistaajuus	Hz	50/60
	Nimellisimpulssinkestojännite (1,2/50)Uimp	V	4000
	Dielektrinen testijännite ind.Freq 1 min	kV	2
	Eristysjännite Ui	V	250
	Saastumisaste		2
Muutr	Yli-/alijännitesuoja;	ja	Lämpötilan suojaus ; Fire-alwarm ja muut
Mekaaniset ominaisuudet	Sähköinen käyttöikä		4000
	Mekaaninen käyttöikä		10000
	Vikavirran ilmaisin		KYLLÄ
	Suojausaste		IP20
	Ympäristön lämpötila	ºC	-5 ~ +40 (Erityissovellus, katso
	(päivän keskiarvo ≤35 ºC)	ºC	lämpötilakompensoinnin korjaus)
	Varastointilämpötila	ºC	-25~+70
Asennus	Pääteliitäntätyyppi		Kaapeli/pin-tyyppinen virtakisko/U-tyyppinen virtakisko

	Terminaalin koko ylä/ala kaapelille	mm2	25
	Terminaalin koko ylä/ala kaapelille	AWG	18-5
	Liittimen koko ylä/ala virtakiskolle	mm2	25
	Liittimen koko ylä/ala virtakiskolle	AWG	18-3
	Asennus		DIN-kiskoon EN 60715(35mm) pikakiinnityslaitteen avulla
	Yhteys		Ylhäältä

YMPÄRISTÖILMAN LÄMPÖTILA:

1. Ilman lämpötila ei saa olla alle -5 1C, korkeintaan +40 C ja vuorokauden keskiarvo enintään +35 C.

2. Korkeus: Asennuspaikan korkeus ei saa ylittää 2000 m.

3. Ilmakehän olosuhteet

Ilma on puhdasta ja korkeintaan +40 'C lämpötilassa ilman suhteellinen kosteus ei ole korkea Yli 50 %. Korkeampi suhteellinen kosteus on sallittu alhaisemmissa lämpötiloissa, kuten +20 C,

Suhteellinen kosteus ei saa ylittää 90 %. Lämpötilan muutosten aiheuttaman satunnaisen kohtalaisen kondensoitumisen vuoksi on syytä kiinnittää huomiota asianmukaisiin toimenpiteisiin.

4. Asennusluokka Asennusluokat ovat lI ja III

Napojen virta ja lukumäärä

100A: Tämä osoittaa, että RCBO:n teho on 100 ampeeria. Nimellisvirta on suurin virran arvo, jonka katkaisija voi kuljettaa jatkuvasti aiheuttamatta ylikuumenemista tai vaurioita.

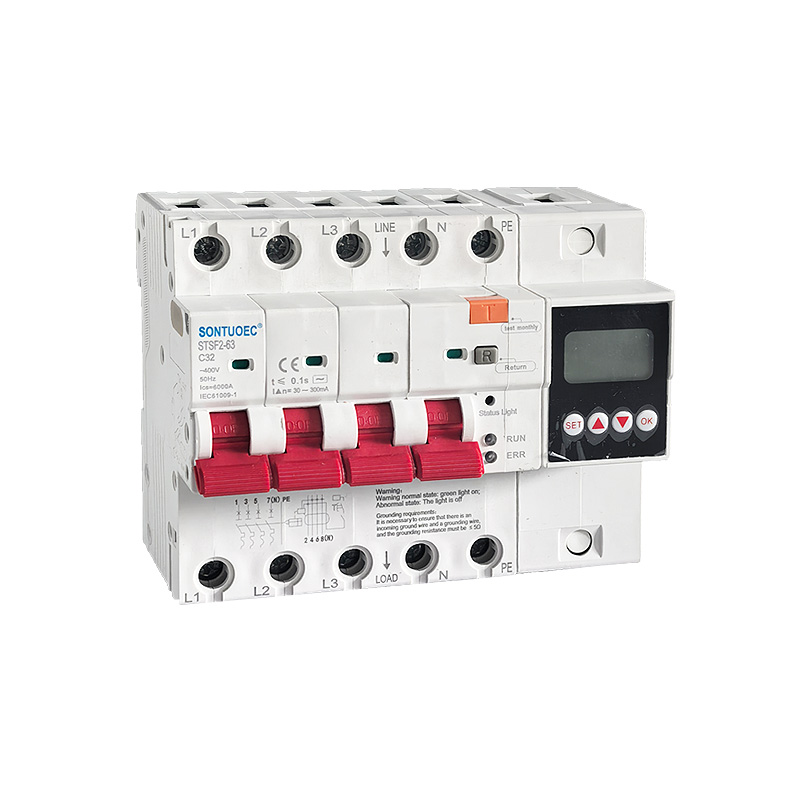

2p, 4p: "p" tarkoittaa tässä napojen lukumäärää, eli niiden piirivaiheiden lukumäärää, joihin katkaisija voidaan kytkeä. 2p tarkoittaa, että katkaisija voidaan kytkeä kahteen piirivaiheeseen (yleensä Fire ja Zero), kun taas 4p tarkoittaa, että se voidaan kytkeä neljään piirivaiheeseen (yleensä kolmivaiheinen Fire ja Zero).

Monitoiminen

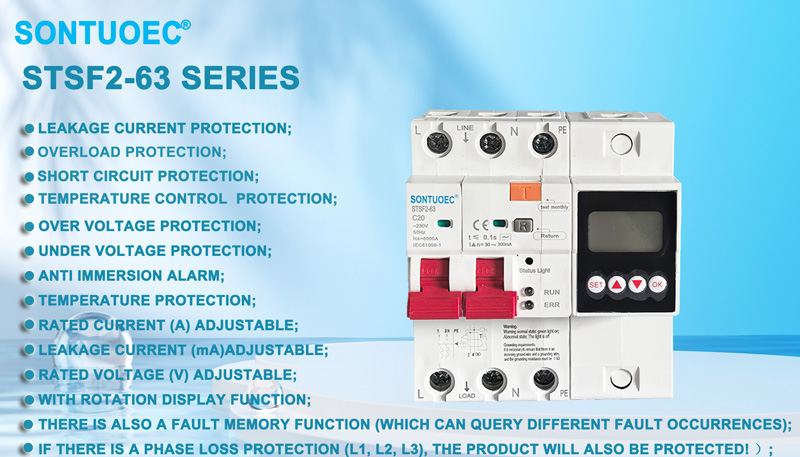

Monitoiminen tarkoittaa, että tämä 100A 2p 4p monitoiminen RCBO on varustettu useilla suojaustoiminnoilla. Perusylikuormitus- ja oikosulkusuojauksen lisäksi se voi tarjota myös vuotosuojan, alijännitesuojan, ylijännitesuojan ja niin edelleen. lämpötilasuoja, veden sisääntulohälytys, säädettävä virta ja jännite. Näiden suojausten avulla RCBO voi tarjota kattavamman suojan piireille ja laitteille.

Varoitus!

Varoitus normaalitila: vihreä valo palaa;

Epänormaali tila: valo ei pala

Maadoitusvaatimukset:

On varmistettava, että maadoitusjohdin ja maadoitusjohdin on saapuva, ja maadoitusvastuksen on oltava s 5Q!

Sovellusskenaario

Koska RCBO:lla on useita suojatoimintoja, sitä käytetään usein piireissä, jotka vaativat henkilökohtaista turvallisuutta, kuten valaistuksen sähköpiireissä, heikkotehoisissa ja kodeissa ja julkisissa tiloissa olevissa sähkölaitteissa. Näille paikoille on usein ominaista vesi ja kosteus, jotka voivat helposti aiheuttaa vuotoonnettomuuksia. Lisäksi RCBO:ta voidaan käyttää myös teollisuuden sähköjärjestelmissä, joissa ihmisten turvallisuus on edellytys, kuten oheisvalon ohjauspiireissä, tutkajärjestelmissä ja geologisissa tutkimuslaitteissa.
