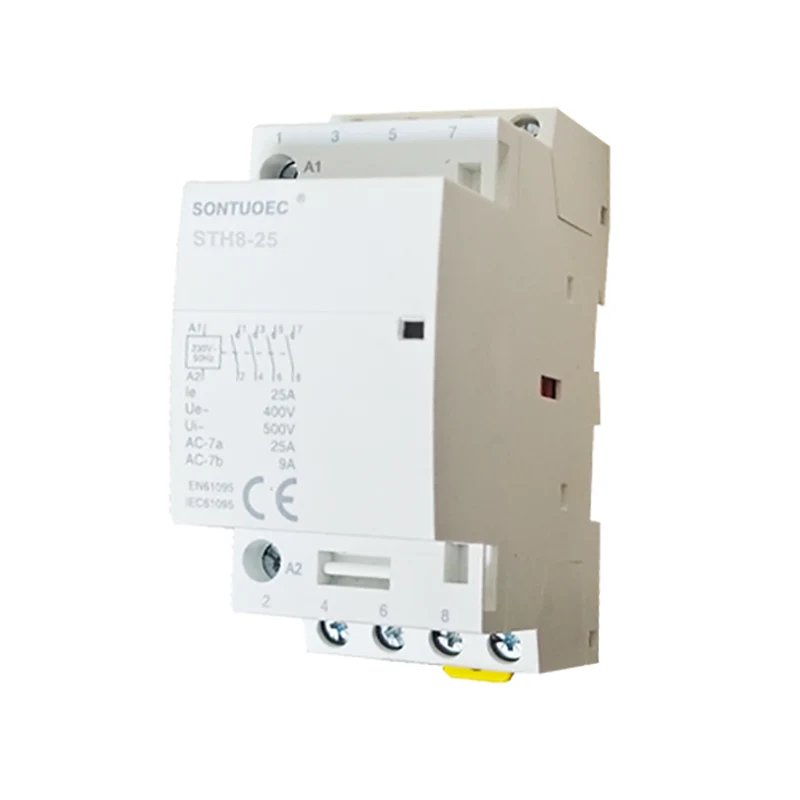

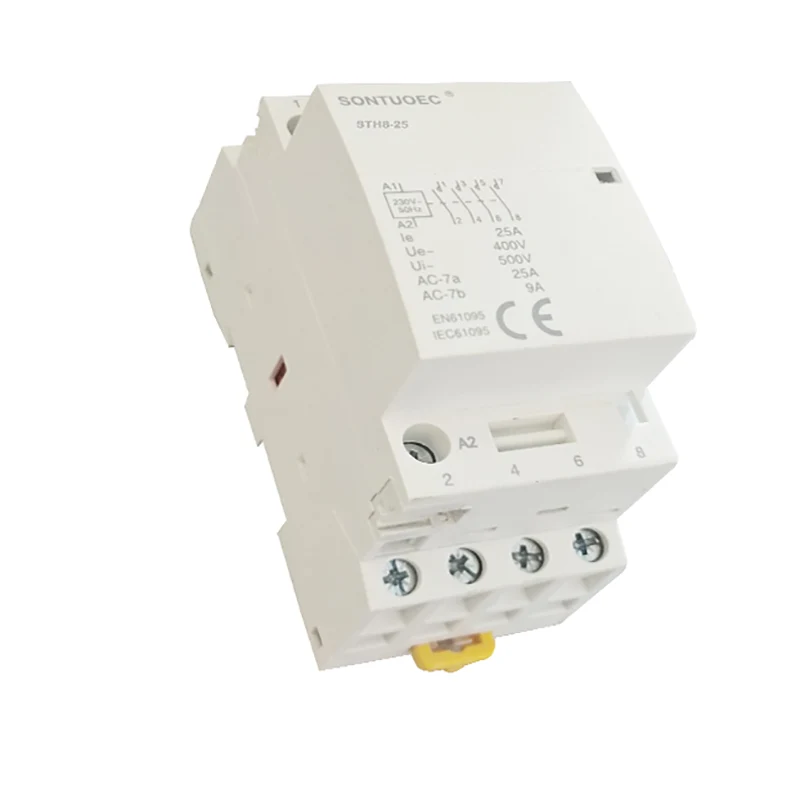

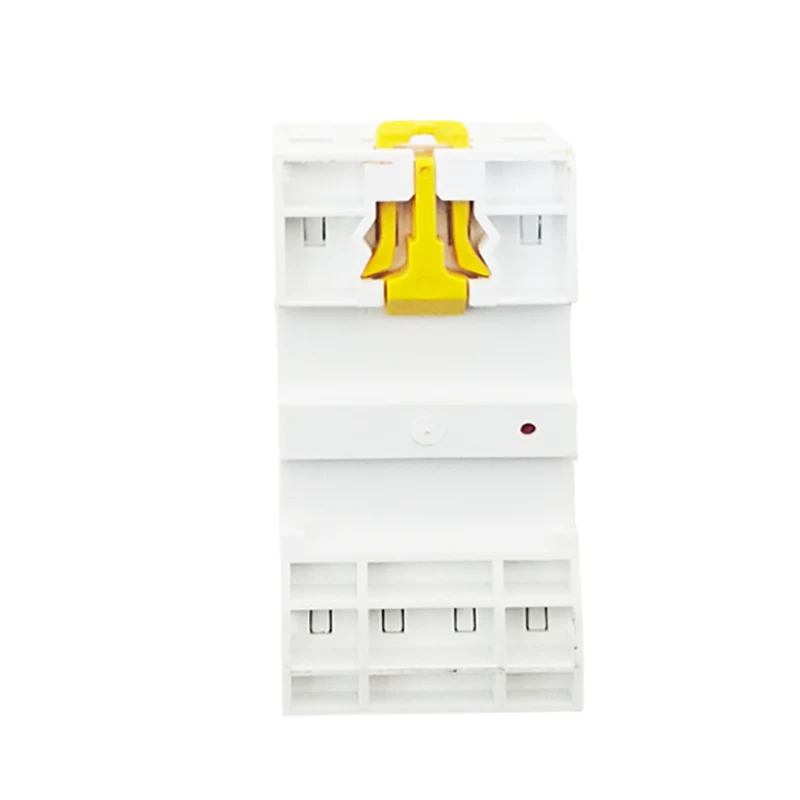

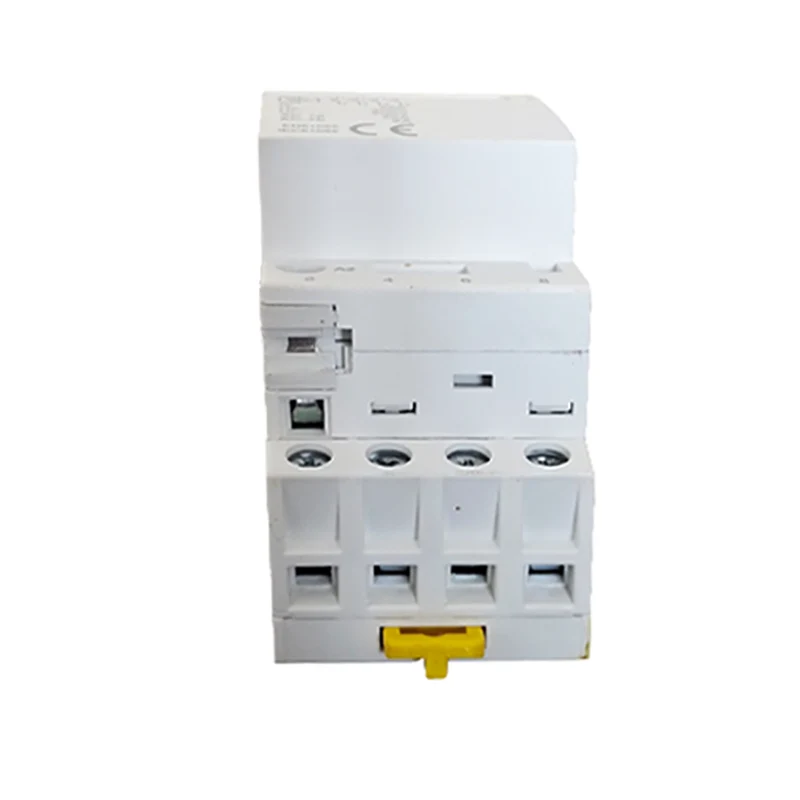

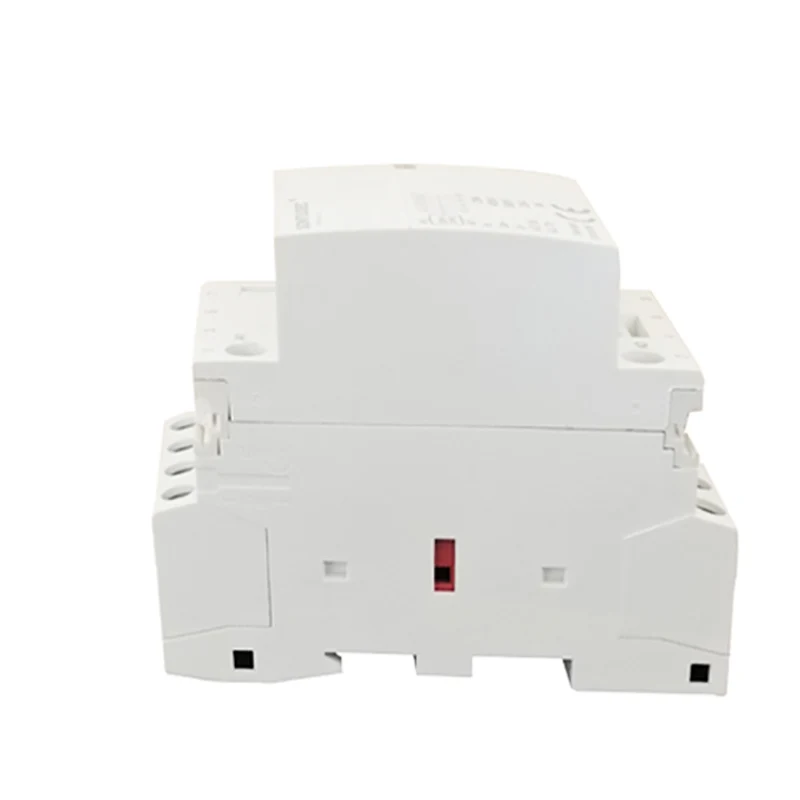

STH8-100-sarjan kotitalouskontaktorit on suunniteltu ensisijaisesti AC 50Hz: lle (tai 60 Hz), ja nimellisjännite on jopa 400 V. Heillä on jopa 100A: n käyttövirta AC-7A: n käyttöluokassa ja jopa 40A AC-7B-käyttöluokassa. Näitä kontaktoreita käytetään hallitsemaan matalaa tai hiukan induktiivista kuormitusta asuin- ja vastaavissa sovelluksissa sekä kotitalouden moottorikuormien hallitsemisessa. Tuotetta sovelletaan pääasiassa kodeissa, hotelleissa, huoneistoissa, toimistorakennuksissa, julkisissa rakennuksissa, ostoskeskuksissa, urheilupaikoissa jne. Automaattisten ohjaustoimintojen saavuttamiseksi. Standardien noudattaminen: IEC61095, GB/T17885.
Tyyppi | kontaktori | ||||||
Luokitus A | 16 | 20 | 25 | 32 | 40 | 63 | 100 |
Aids | Kyllä | ||||||
Bctsindikaatio apu- | Kyllä | ||||||
Bactc ohjata ylimääräinen keltainen leikkeet |
Kyllä |
Tyyppi | Leveys 9 mm: ssä moduulit |
||||
1p | Luokitus (LN) AC-7A |
Luokitus (LN) AC-7A |
Hallinta
jännite (VAC) (50Hz) |

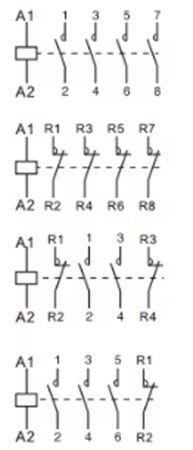

Kontakti | |
![]() |
16a | 6a | 24 | 1no | 2 |
20a | 7a | 110 | 1NC | ||
25a | 9a | 230 | |||
2P | |||||
![]() |
16a | 6a | 24 | 2no | 2 |
20a | 7a | 110 | 1NO+1NC | ||
25a | 9a | 230 | 2NC | ||
32a | 12a | 24 | 2no | 4 | |
40a | 18a | 110 | 1NO+1NC | ||
63a | 25a | 230 | 2NC | ||
100a | _ | 24 | 6 | ||
110 | 2no | ||||
230 | |||||
3P | |||||
![]() |
16a | 6a | 24 | 3no | 4 |
20a | 7a | 110 | 3NC | ||
25a | 9a | 230 | |||
32a | 12a | 24 | 3no | 6 | |
40a | 18a | 110 | 3NC | ||
63a | 25a | 230 | |||
4P | |||||
![]() |
16a | 6a | 24 | 4no | 4 |
20a | 7a | 110 | 4NC | ||
25a | 9a | 230 | 2NO+2NC 3NO+1NC |
||
32a | 12a | 24 | 4no | 6 | |
40a | 18a | 110 | 4NC | ||
63a | 25a | 230 | 2NO+2NC 3NO+1NC |
||
100a | _ | 24 | 4no | 12 | |
110 | |||||
230 |
Kotitalouskontaktori koostuu yleensä seuraavista osista:
Yhteysjärjestelmä: Sisältää pääkontaktit ja apulaitteet. Pääkontaktia käytetään pääpiirin kytkemiseen ja rikkoutumiseen, jolla on yleensä suurempi nimellisvirta; Apukosketusta käytetään ohjauspiirin kytkemiseen ja rikkoutumiseen, jolla on pienempi nimellisvirta.
Sähkömagneettinen järjestelmä: Se koostuu raudan ytimestä, ankkurista ja kelasta. Kun kela on virrannut, ydin tuottaa magneettikentän, joka houkuttelee ankkuria ja sulkee kontaktit; Kun kela on valettu, magneettikenttä katoaa, ankkuri vapautuu ja koskettimet ovat rikki.
Kaaren sammutuslaite: Käytetään kaaren sammuttamiseen, kun koskettimet katkaisevat, estäen kaaren aiheuttamasta vaurioita kosketuksista.
Kuori ja lisävarusteet: kuorta käytetään sisäisten komponenttien suojaamiseen ulkoisen ympäristön vaikutukselta; Lisävarusteet sisältävät kiinnityskiinnikkeet, liittimet jne., joita käytetään kontaktorin asennuksen ja johdotuksen toteuttamiseen.
Kotitalouksien AC -kontaktorien toimintaperiaate perustuu sähkömagneettisen induktion periaatteeseen. Kun kela on virrannut, rautaydin tuottaa magneettikentän, joka houkuttelee ankkuria ja sulkee kontaktit; Kun kela on poistunut, magneettikenttä katoaa, ankkuri vapautuu ja koskettimet irrotetaan. Kelan energisaatiota ja energisaatiota voidaan toteuttaa kotitalouspiirien kaukosäädintä ja suojausta.
Kotitalouksien vaihtovirtakontaktorien tärkeimmät tekniset parametrit sisältävät nimellisjännite, nimellisvirta, nimellistaajuus, yhdistäminen ja katkaisu ja niin edelleen. Näiden parametrien valinta olisi määritettävä kotitalouspiirin todellisen tilanteen mukaan kontaktorin normaalin toiminnan ja turvallisen käytön varmistamiseksi.
Nimellisjännite: viittaa jännitteen tasoon, kun kontaktori toimii normaalisti.
Nimellisvirta: viittaa enimmäisvirtaan, jonka kontaktori kestää pitkään nimellisjännitteen alla.
Nimellistaajuus: Virtalähteen taajuus, kun kontaktori toimii normaalisti.
Kytkentä- ja katkaisukapasiteetti: Suurin virta, jonka kontaktori voi luotettavasti kytkee ja rikkoa määritellyissä olosuhteissa.
