Elektroniikan kontaktori

Sontuoecin korkealaatuista elektroniikkakontaktoria levitetään pääasiassa piireissä nimellisjännite jopa 660 V, AC 50Hz tai 60Hz, nimellisvirta jopa 95A: iin saakka, ja murtautumiseen, usein aloittamiseen ja AC -moottorin ohjaamiseen. Yhdistettynä apukontaktolohkoon, ajastimen viive- ja koneiden lukituslaitteen jne. Se muuttuu sähkömagneettiseksi aloittajaksi, kun se toimii yhdessä vastaavan lämpörele, joka voi suojata ylikuormituspiiriä. Kontaktori tuotetaan IEC60947-4-1: n mukaisesti.

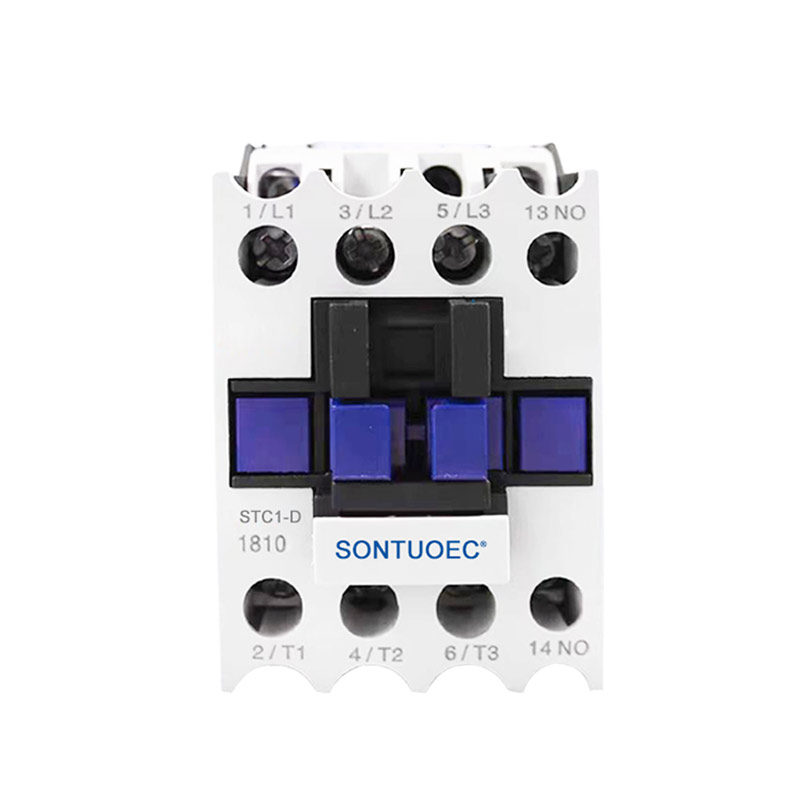

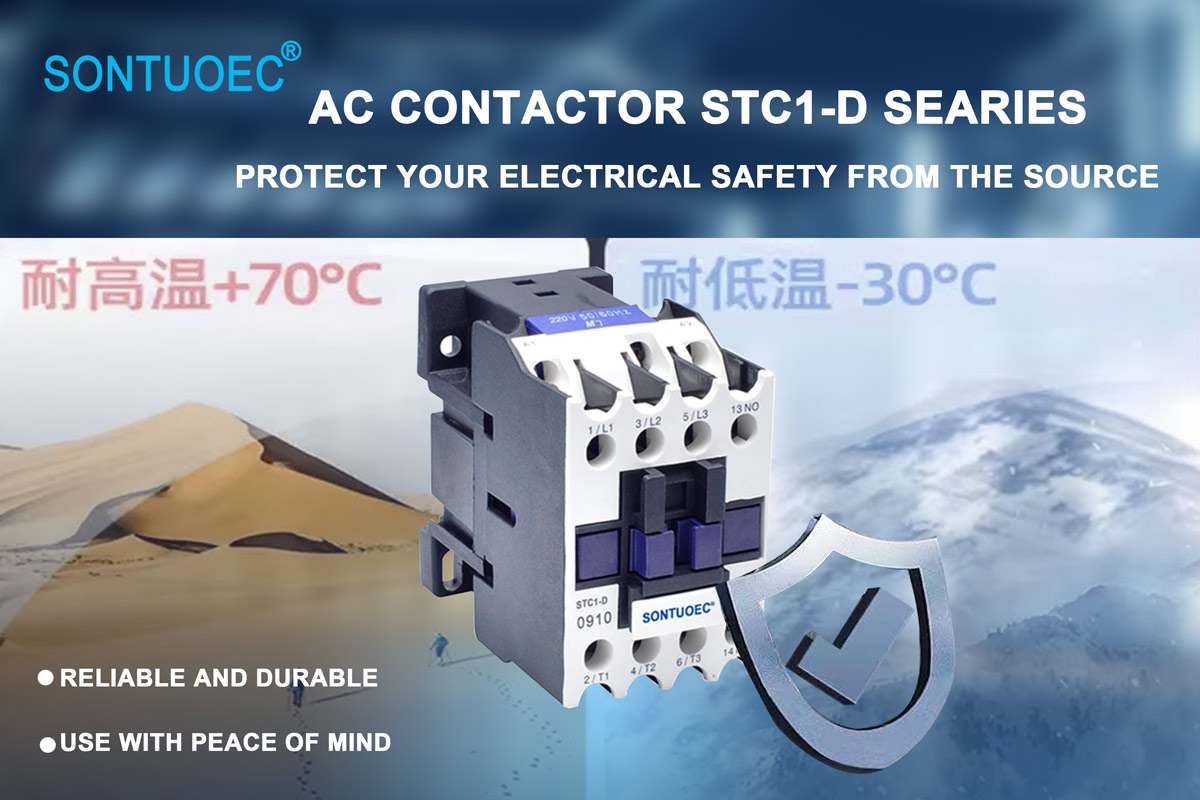

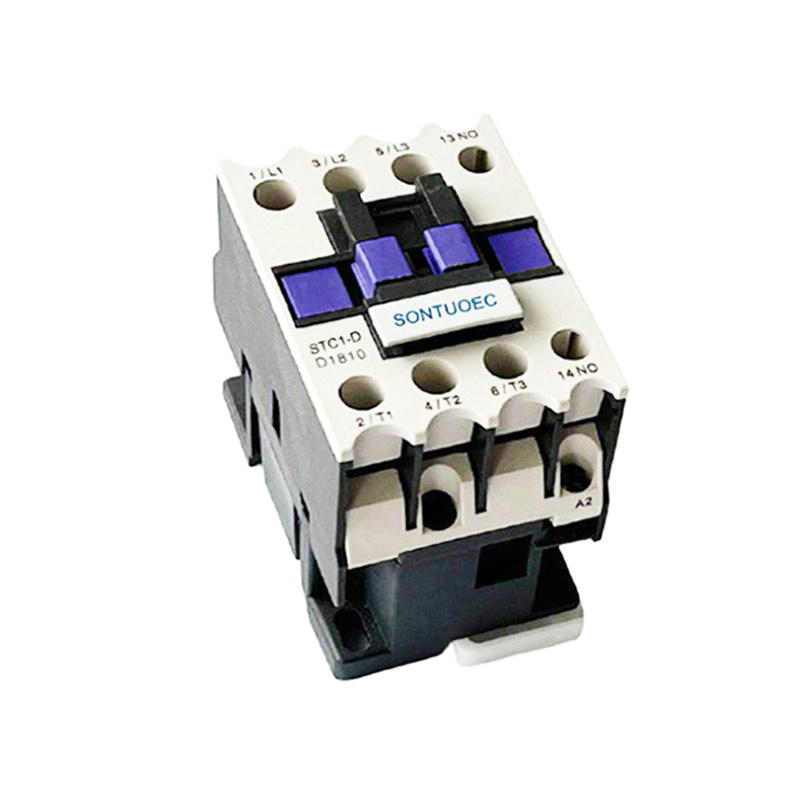

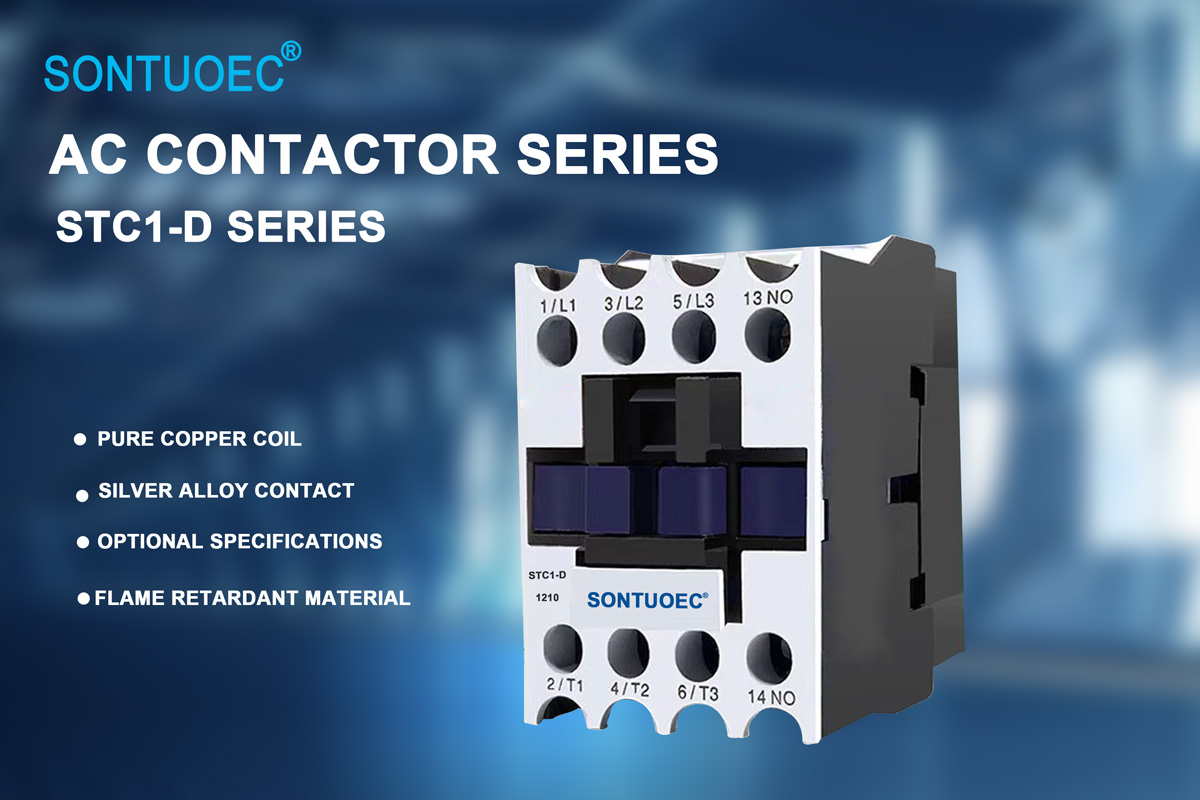

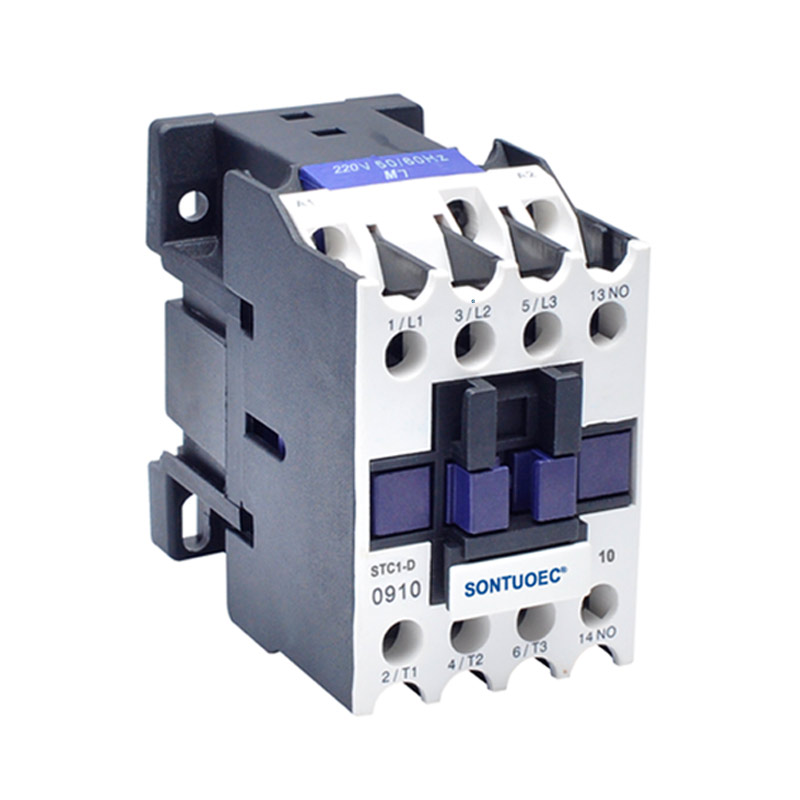

Malli:STC1-D

Lähetä kysely

Tuotteen Kuvaus

Tyyppi		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Arvioitu työvirta (a)	AC3	9	12	18	25	32	40	50	65	80	95
Arvioitu työvirta (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Vakiotehoiset arviot 3-vaiheinen moottorit 50/60Hz luokassa AC-3	220/230 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nimellislämpövirta (A)		20	20	32	40	50	60	80	80	125	125
Sähköelämä	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Sähköelämä	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mekaaninen elämä (x104)		1000	1000	1000	1000	800	800	800	800	600	600

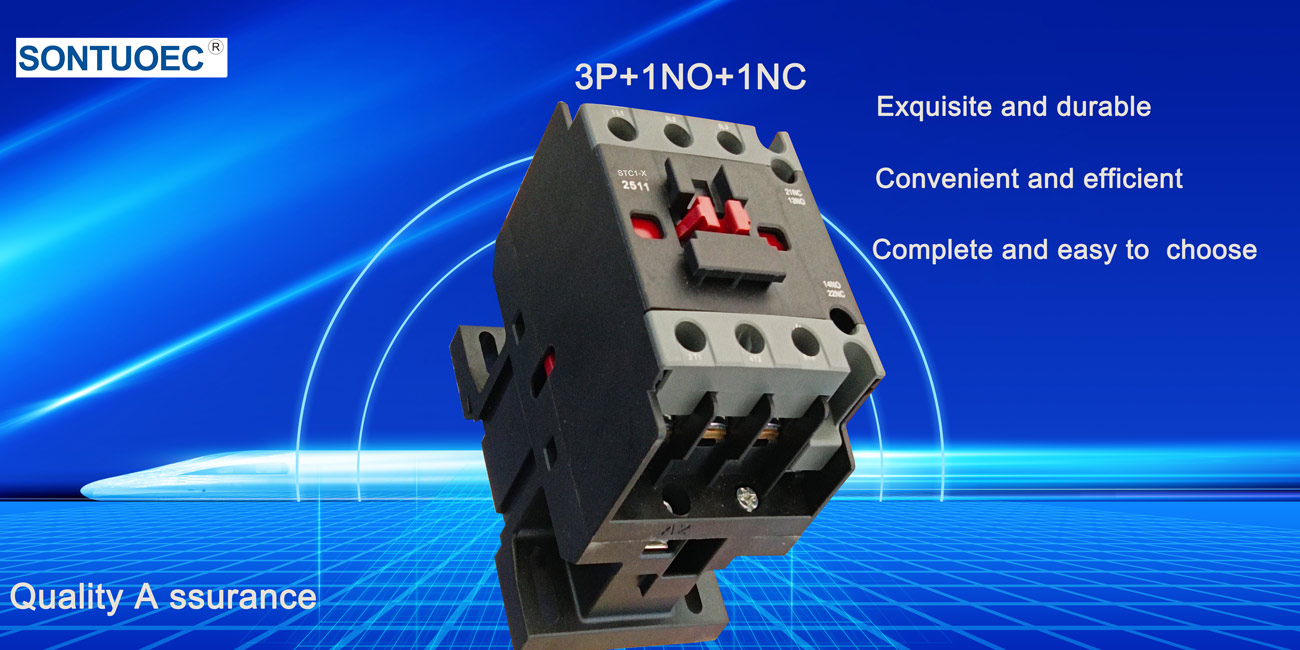

Yhteystietojen lukumäärä	3p+ei					3p+nc+ei

Tuoteominaisuudet

Korkea suorituskyky: Elektroniikkakontaktorit on suunniteltu pienimpiin, kevyimpiin ja alhaisimpiin suljettuihin kontaktoreita teollisuudessa, ja nykyiset arviot ovat jopa 500A (85 ° C: ssa) ja 2000A: n keskeyttämiskyky (320 VDC).

Energiatehokas: Sisäänrakennettu kelaenergiansäästö toimii vain 1,7 W: n pitovoimalla (12 VDC) ja voi rajoittaa käänteistä sähkömoottorivoimaa (EMF) arvoon 0 V.

Turvallisuus: Tuote on hermeettisesti suljettu sisäisen turvallisuuden vuoksi ja se voi toimia räjähtävässä tai ankarassa ympäristössä ilman,

Monipuolisuus: Valinnaiset apukontaktit toimitetaan sähkökontaktien sijainnin helpon seuraamiseksi. Mukana on myös joustavat kela-/virtayhteydet.

Sovellusskenaariot

Elektroniikan kontaktoreita käytetään monissa sovelluksissa, mukaan lukien, mutta rajoittumatta:

Akkujärjestelmät: Erityisesti soveltuvat Euroopan yhteisöön (EC) -sovelluksiin, joissa vaaditaan CE -merkintää.

Piirinsuojaus ja kytkentä: kuten releiden kytkeminen ja varmuuskopiointi (tyyppi III), samoin kuin tasavirtajännitehallinta, piirinsuojaus ja turvallisuus AIAG QS9000 -mallissa.

Muut teollisuussovellukset: Myös auto-, ilmailu-, viestintäverkot, kulutuselektroniikka, lääketiede ja voima.
