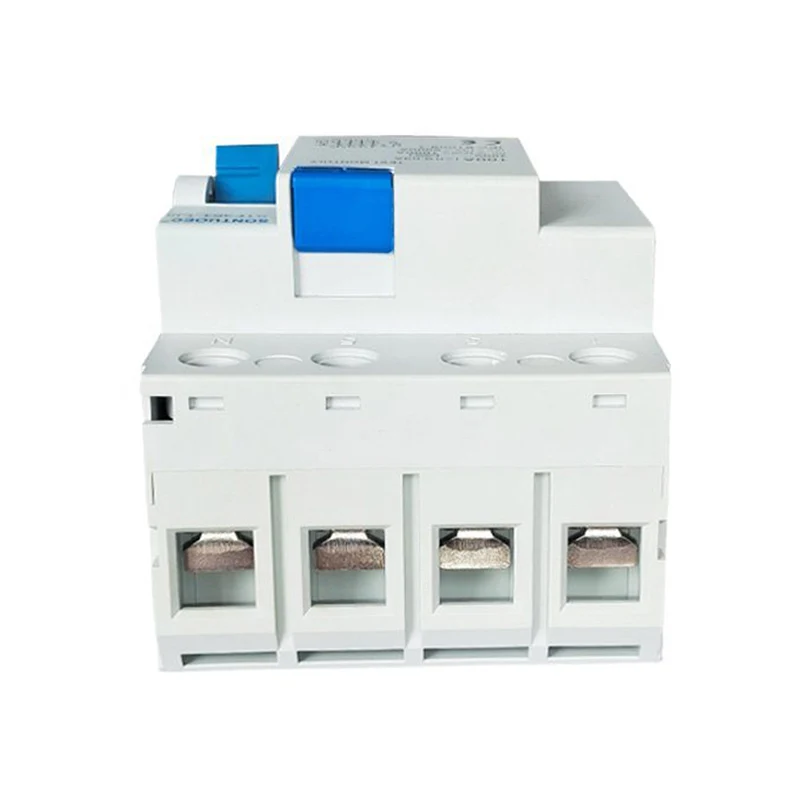

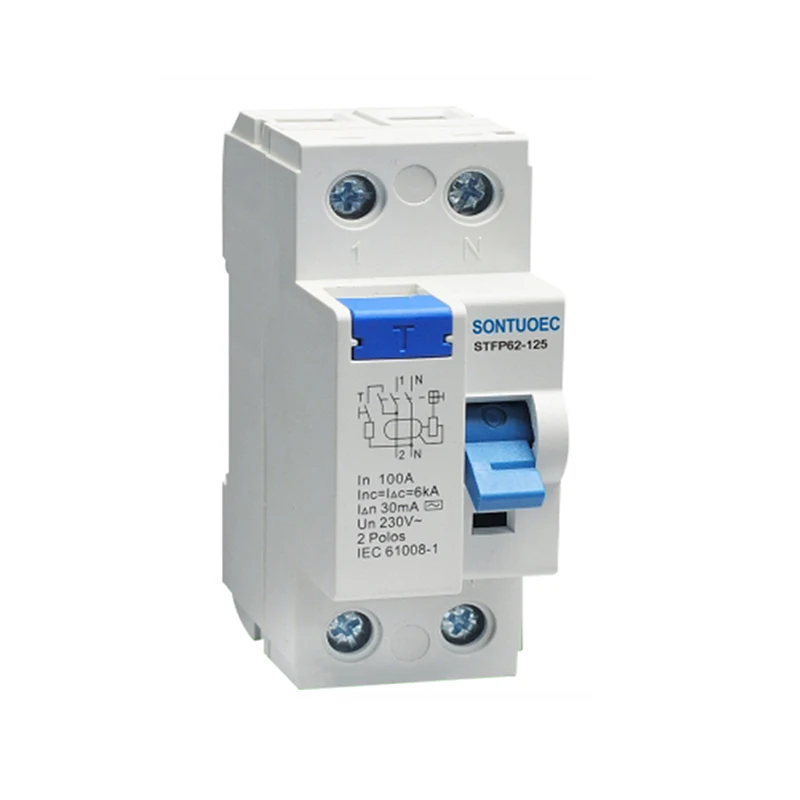

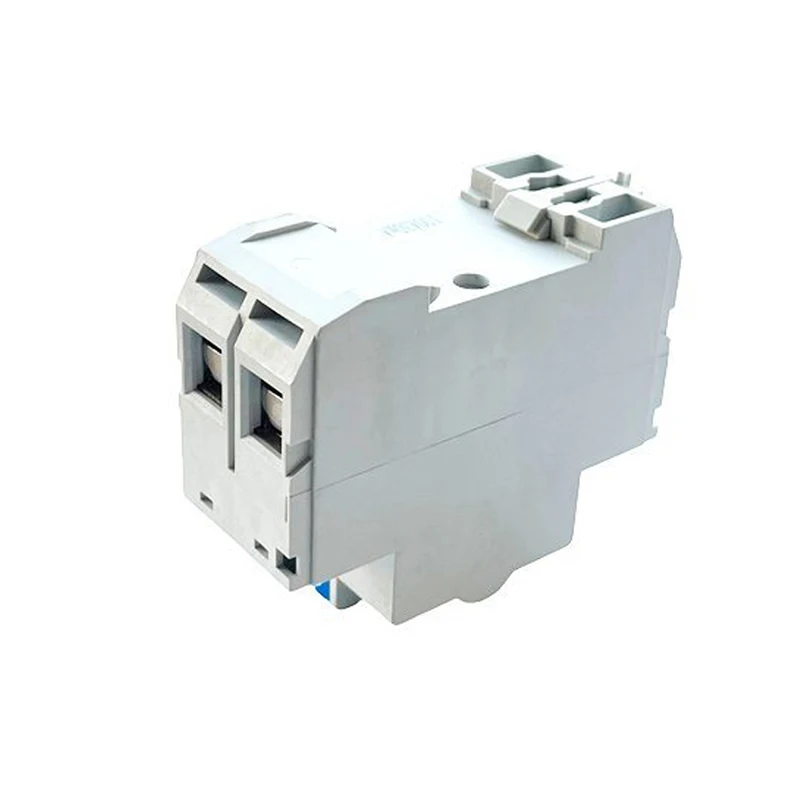

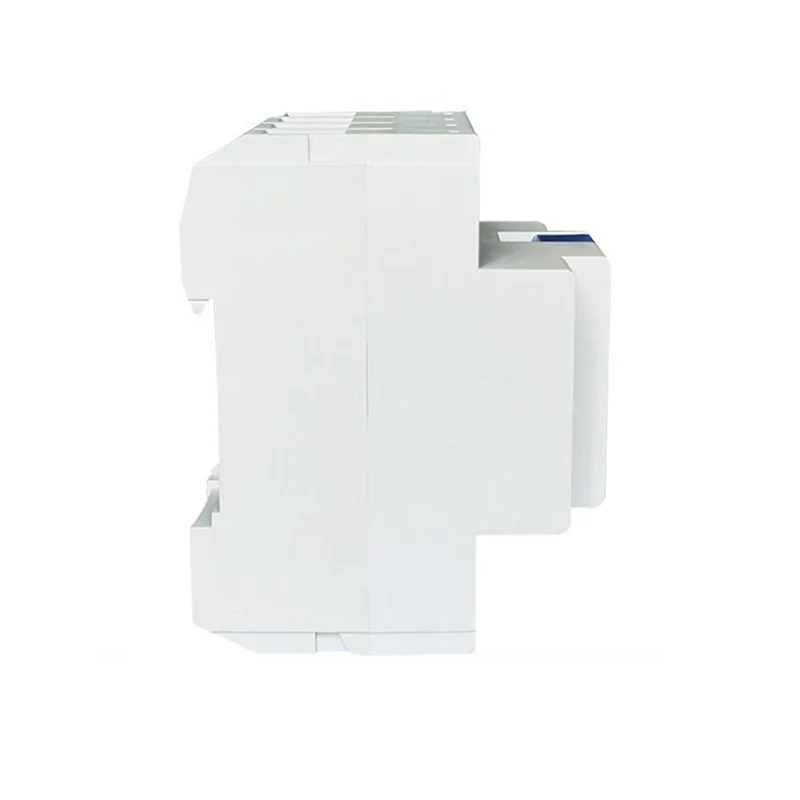

Elektroninen magneettinen tyyppi RCCB 125A/30MA

Elektroninen magneettinen A Tyyppi RCCB 125A/30MA pystyy havaitsemaan piireissä jäännösvirrat vuotojen, oikosulkujen tai maaperän vikojen vuoksi ja katkaisemaan piirit automaattisesti, kun virta ylittää esiasetetun kynnyksen, suojaamalla siten henkilöstön ja laitteiden turvallisuutta. Sen toimintaperiaate perustuu sähkömagneettisen induktion periaatteeseen, kun jäännösvirta kulkee muuntajan läpi, vastaava magneettinen flux syntyy, mikä puolestaan laukaisee elektronisen piirin signaalinkäsittelyn suorittamiseksi ja lopulta hallitsee vapautusmekanismin vaikutusta.

Malli:STFP360-125

Lähetä kysely

Tuotteen Kuvaus

Malli:	STFP360-125
Standardi:	IEC 61008-1
Jäännösvirtaominaisuudet:	Ja ja
Pole no.:	2p, 4p
Arvioitu virta:	16A, 25A, 32A, 40A, 63,80 100,125a
Nimellisjännite:	230/400 V AC
Arvioitu taajuus:	50/60Hz
Nimellisjäännösvirta iδn:	10 mA, 30 mA, 100 mA, 300 mA, 500maa
Nimellisjäännös ei toiminut virta I ΔNO:	≤0,5iδn
Nimellis ehdollinen oikosulkuvirta Inc:	6000A
Arvioitu ehdollinen jäännös oikosulku Nykyinen IAC:	6000A
Komaattava kesto:	Hetkellinen laukaisu ≤0,1 sekuntia
Jäännös laukaisun virta -alue:	0,5iδn ~ iδn
Sähkömekaaninen kestävyys:	4000 sykliä
Kiinnitysmomentti:	2,0 nm
Yhteyspääte:	Ruuvin napapylväsliitin kiinnitys
Asennus:	35 mm Din -kiskon kiinnitys

Pääominaisuudet

Suuri herkkyys ja nopea vaste: Sähkömagneettiset RCCB: t voivat havaita pieniä jäännösvirroita, yleensä alle 30 mA (tarkka arvo tuotteiden eritelmien mukaan) ja katkaise piiri nopeasti muutaman millisekunnin sisällä, estäen tehokkaasti sähköiskun onnettomuuksia.

Sähkömagneettinen suojaus: Verrattuna puhtaasti elektronisiin RCCB: iin, sähkömagneettiset RCCB: t yhdistävät sähkömagneettisen induktion periaatteen, jolla on suurempi luotettavuus ja stabiilisuus ja joka voi toimia normaalisti erilaisissa ankarissa ympäristöissä.

Multifunktionaalisuus: Joillakin sähkömagneettisilla RCCB: llä on myös ylikuormitus, oikosulku ja muut suojaustoiminnot, jotka voivat kattavasti suojata piirien ja laitteiden turvallisuutta.

Helppo asentaa ja ylläpitää: Sähkömagneettiset RCCB: t käyttävät yleensä modulaarista suunnittelua, kompaktia rakennetta, helppo asentaa ja helppo suorittaa rutiininomainen huolto ja tarkastus.

Operaation periaate

Sähkömagneettisen RCCB: n toimintaperiaate perustuu Kirchhoffin lakiin, jonka mukaan syöttövirta on aina yhtä suuri kuin lähtövirta (ihanteellisessa tapauksessa). Kun piirissä on vuoto tai maavirhe, osa virran osa virtaa suoraan maan päälle ohittaen kuorman, jolloin jäännösvirta. Tässä vaiheessa muuntaja havaitsee tämän epätasapainoisen virran ja tuottaa vastaavan magneettisen vuon. Kun elektroninen piiri jalostetaan magneettisen vuon, se laukaisee strippausmekanismin vaikutuksen, jotta katkaisija katkaisee piiri nopeasti.

Sovellusskenaariot

Sähkömagneettista RCCB: tä käytetään laajasti monissa tilanteissa, joissa vaaditaan sähkösuojaa, mukaan lukien, mutta rajoittumatta:

Asuin- ja kaupalliset rakennukset: Käytetään sähkölaitteiden ja henkilökohtaisen turvallisuuden suojaamiseen, sähköiskun onnettomuuksien ja sähköpalojen estämiseen.

Teollisuustuotantolinjat: Käytetään sähkölaitteiden, kuten moottorien, muuntajien ja muiden sähkölaitteiden, suojaamiseen normaalilta käytöltä, estäen laitteiden vaurioita ja seisokkeja vuotojen ja ylikuormituksen vuoksi.

Julkiset tilat: kuten sairaalat, koulut, kirjastot ja muut paikat, joita käytetään varmistamaan sähkölaitteiden turvallinen käyttö ja henkilöstön turvallinen käyttö.

Electronic Magnetic A Type RCCB 125A/30mA
