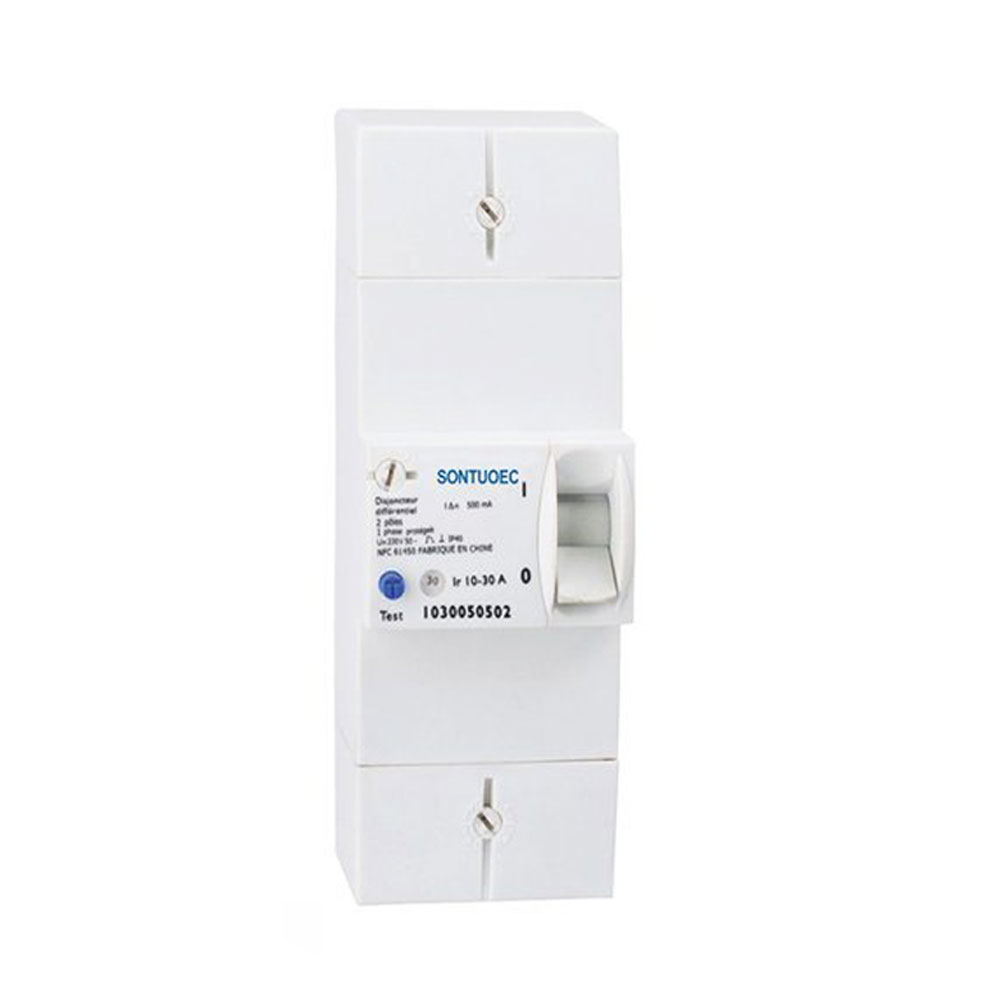

Katkaisija

Disjuntor -katkaisija on eräänlainen kytkentälaite, jota käytetään piirin suojaamiseen, kun piirissä on ylikuormitus, oikosulku ja muut viat, se voi nopeasti katkaista piirin estämään vika laajenemasta ja vahingoittamasta piirin laitteita. Pienen koon, kevyen, helpon asennuksen ja muiden ominaisuuksien vuoksi miniatyyri katkaisijaa käytetään laajasti asuin-, kaupallisissa ja teollisuuskenttiissä terminaalilaitteiden suojauselementtinä.

Malli:STO

Lähetä kysely

Tuotteen Kuvaus

Malli	Sto
Standardi	IEC61009-1, IEC 60947-2
Nimellisherkkyys l △ n	300 500 (MA)
Pylväs	2p, 4p
Nimellis oikosulkukapasiteetti (ICN)	3Ka, 6Ka, 8Ka
Nimellisvirta (in)	5 ~ 15a, 15 ~ 30a, 30 ~ 60a, 60 ~ 90a (virran säädettävä)
Nimellisjännite (YK)	230/400 V
Sähkömekaaninen kestävyys	Yli 6000 sykliä

Rakenne ja työperiaate

 Rakenne: Miniatyyri katkaisija koostuu yleensä kosketusjärjestelmästä, kaaren sammutuslaitteesta, käyttömekanismista, irrottamisesta laitteesta ja kuoresta sekä muista osista. Niiden joukossa yhteysjärjestelmää käytetään piirin kytkemiseen ja irrottamiseen; Kaaren sammutuslaitetta käytetään kaaren sammuttamiseen, kun kaari estäisi kaaria vahingoittamasta laitteita ja henkilöstöä; Käyttömekanismia käytetään katkaisijan käyttämiseen manuaalisesti tai automaattisesti; Vapautuslaitetta käytetään katkaisemaan piiri automaattisesti, kun piiri on viallinen.

 Työperiaate: Miniatyyri katkaisijan toimintaperiaate perustuu virran lämpö- ja sähkömagneettisiin vaikutuksiin. Kun piirin virta ylittää nimellisarvon, bimetal taivutetaan ja taiputetaan lämmöllä, vapauttaen mekaanisen salvan ja avaamalla siten katkaisijan koskettimet. Samanaikaisesti sähkömagneetti tuottaa myös imun liiallisen virran takia, mikä aiheuttaa hyökkääjän toiminnan ja katkaisun piirin.

Edut ja sovellukset

Edut: Miniatyyri katkaisijalla on edut pienestä koosta, kevyestä, helppo asennus, pitkä käyttöikä ja korkea luotettavuus. Samanaikaisesti siinä on myös erilaisia suojatoimintoja, kuten ylikuormitussuojaus, oikosulkujen suojaus, vuotojen suojaus jne., Jotka voivat varmistaa piirin turvallisen toiminnan.

Sovellukset: Miniatyyri katkaisijoita käytetään laajasti asuin-, kaupallisilla ja teollisuusalueilla. Asuinalueella sitä käytetään yleensä suojauselementtinä jakelulaatikossa kotipiirien turvallisuuden suojaamiseksi; Kaupallisilla ja teollisuusalueilla sitä käytetään sähkölaitteiden suojauselementtinä onnettomuuksien, kuten laitteiden vaurioiden ja tulen aiheuttamien tulen estämiseksi.

Disjuntor Circuit Breaker
