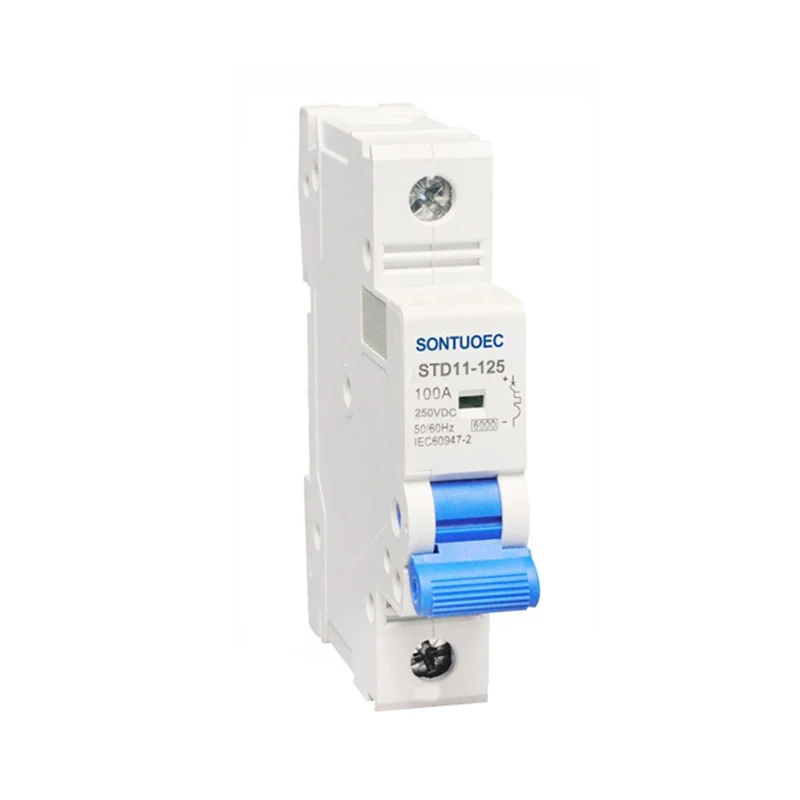

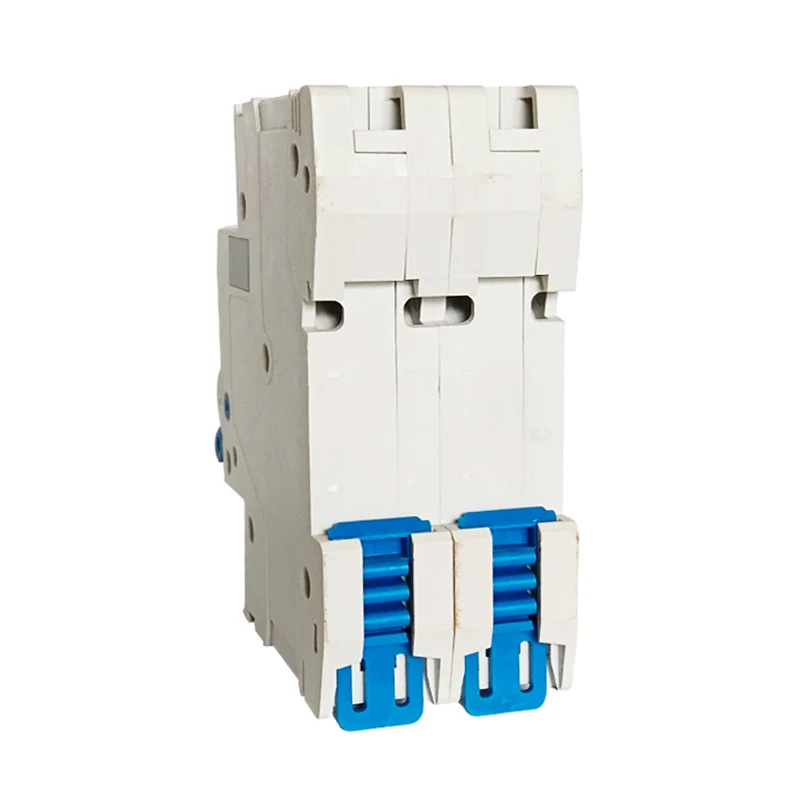

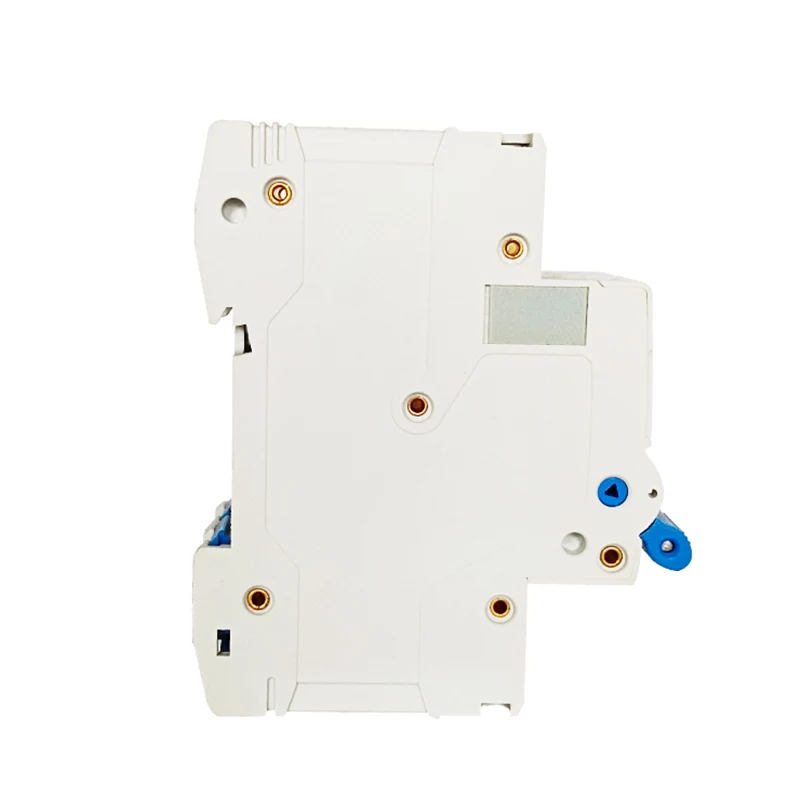

DC MCB -miniatyyri katkaisija on sähkökytkin, joka on erityisesti suunniteltu automaattiseen toimintaan tasavirtapiirissä. Sen päätehtävänä on suojata automaattisia laitteita ylikuormituksilta, oikosulkuilta ja muilta vikavaaroilta ja koko sähköjärjestelmän turvallisuuden varmistamiseksi. Kun piirin läpi virtaava virta ylittää tasavirta -MCB: n luokituksen tai kun vuotovirta havaitaan piirissä, tasavirta MCB katkaisee piirin automaattisesti, estäen piirin vaurioitumisen ylikuormituksen, oikosulun tai vuotojen vuoksi.

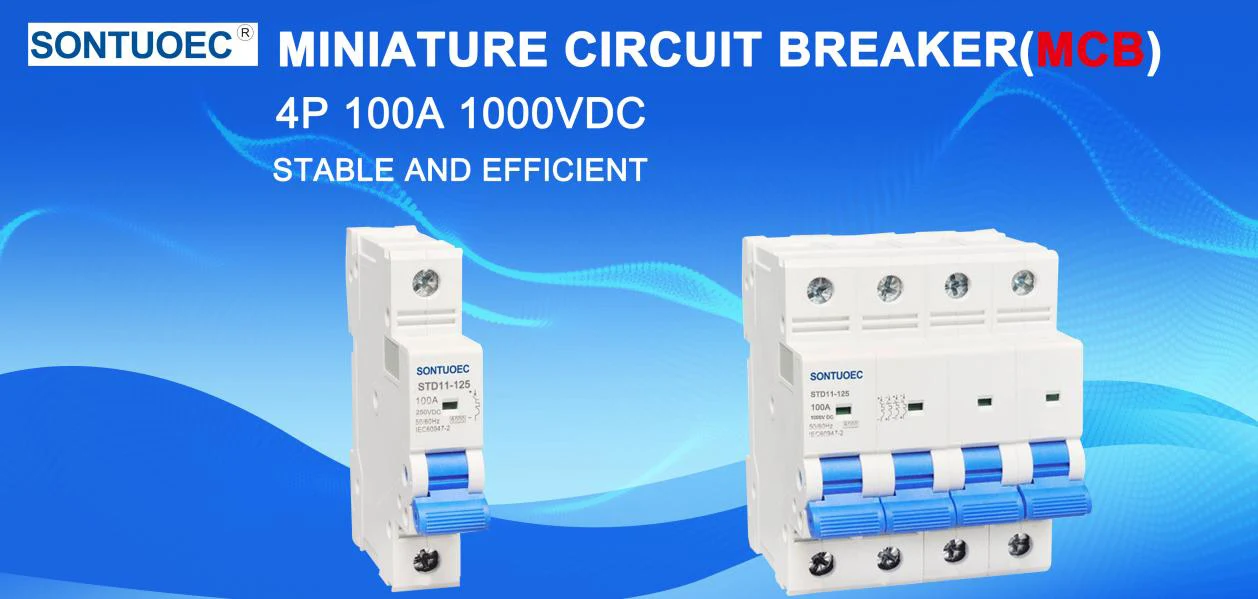

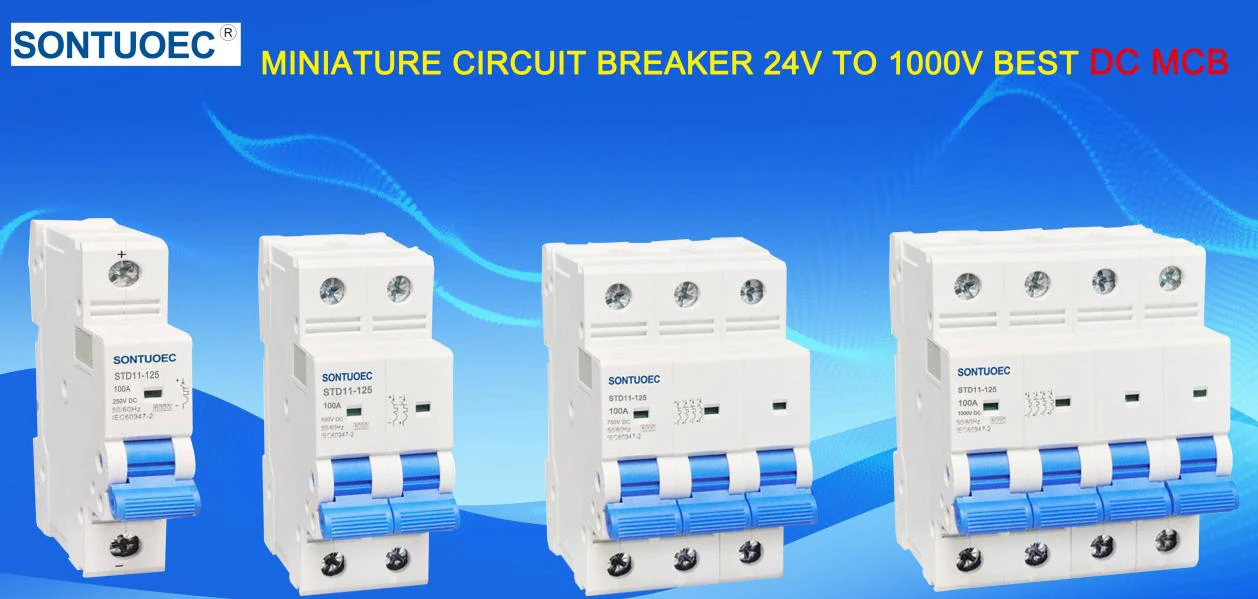

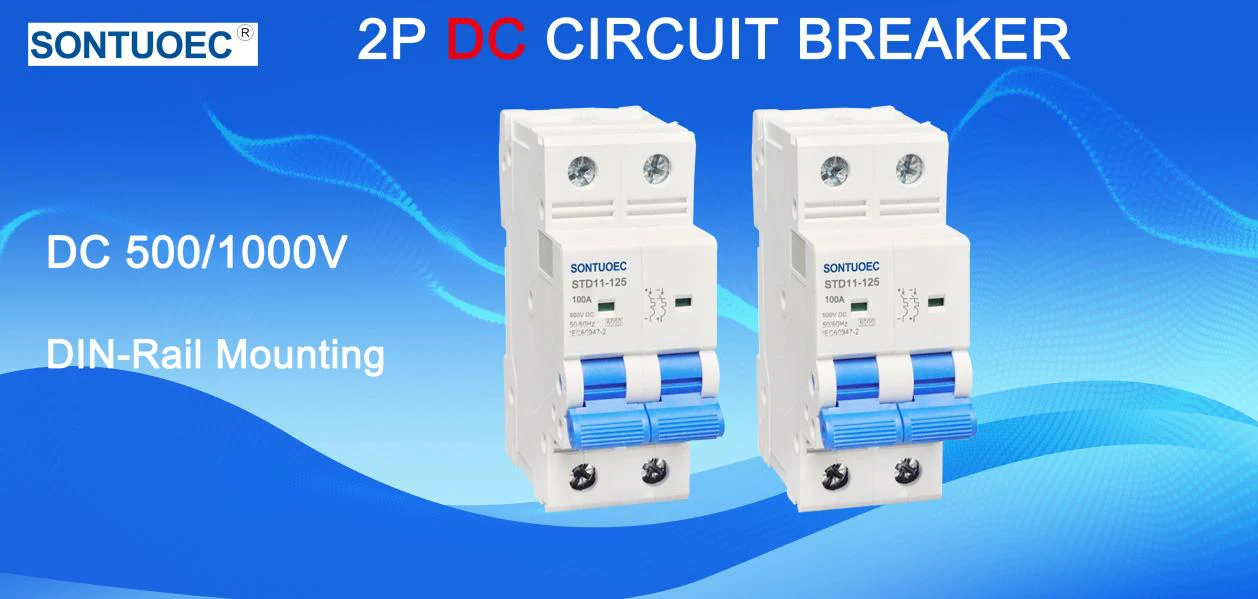

Malli |

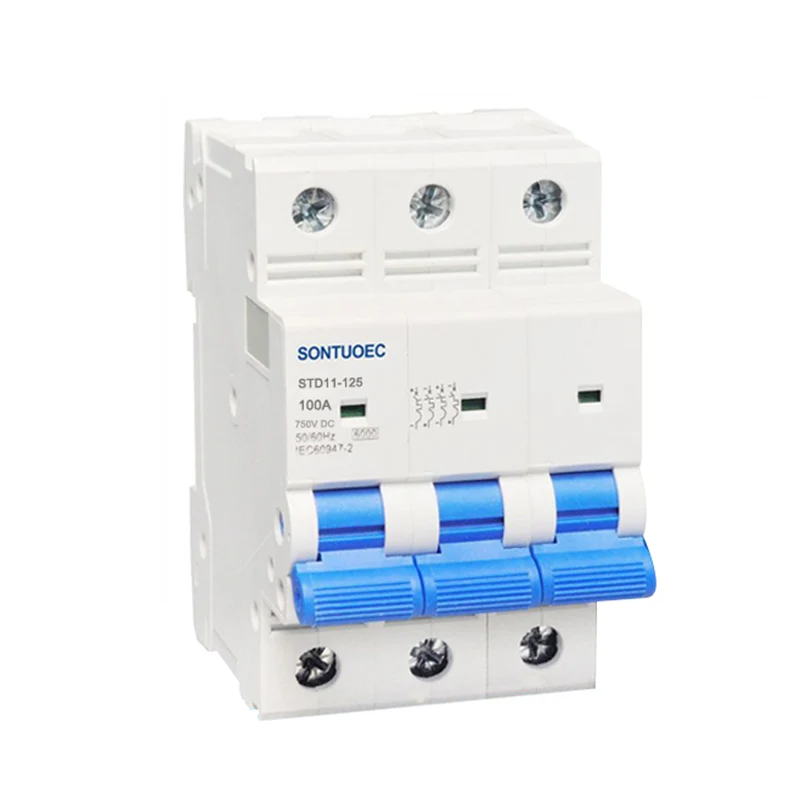

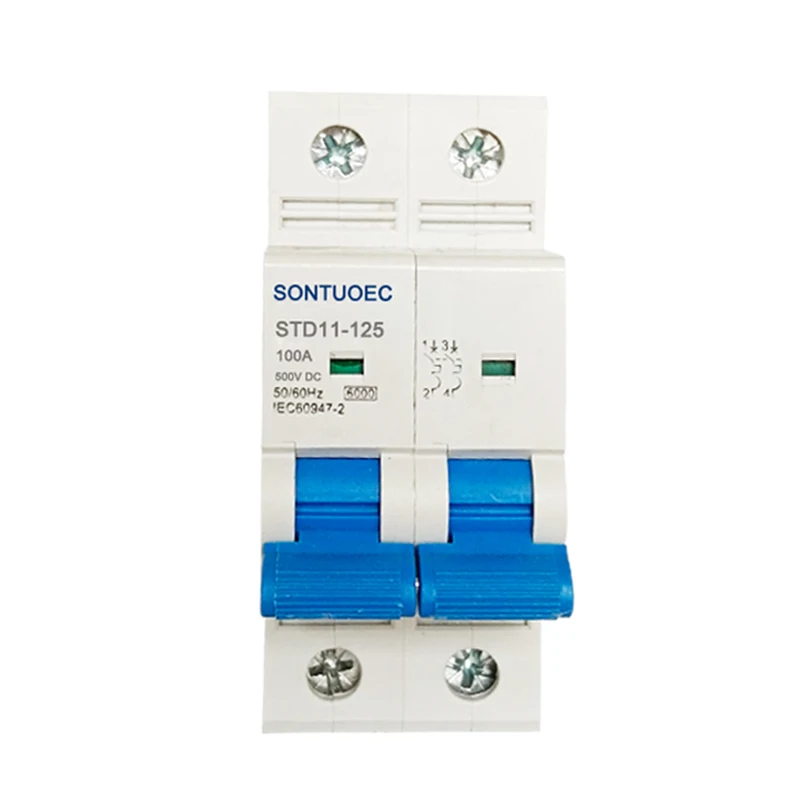

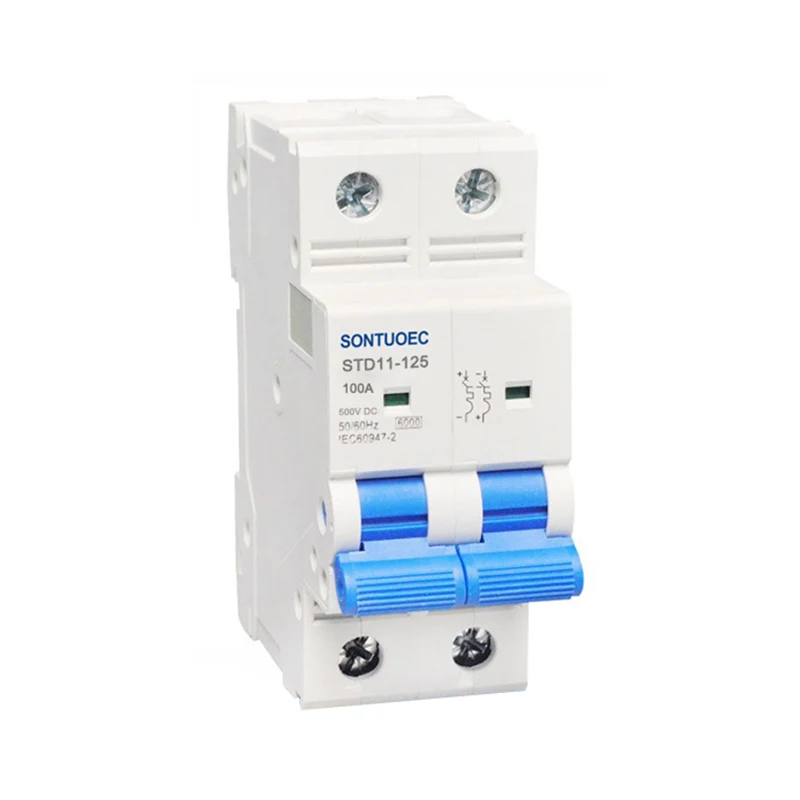

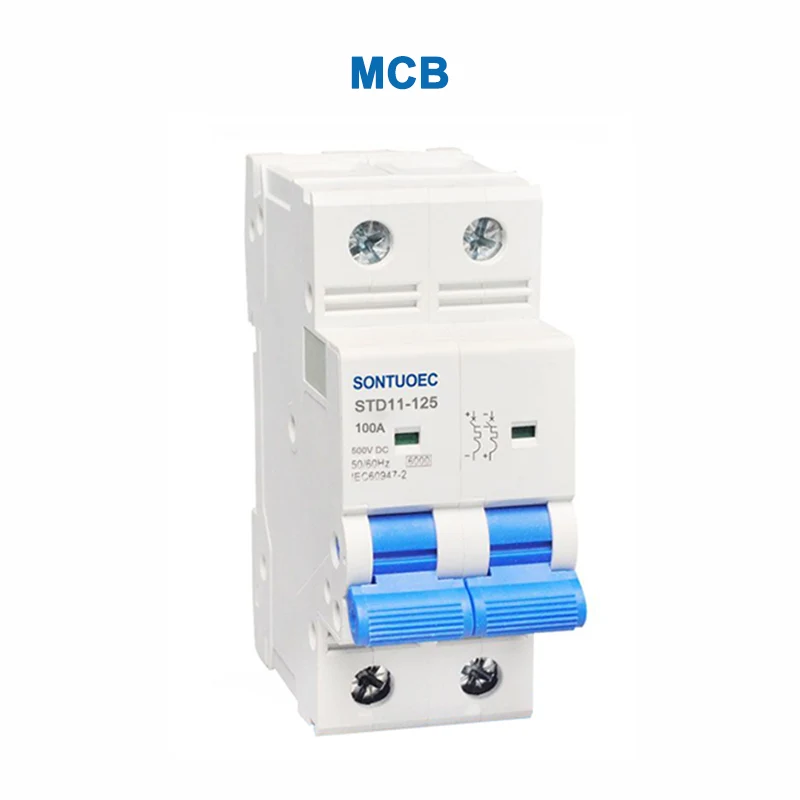

STD11-125 |
Standardi |
IEC60898-1 |
Pylväs |
1p, 2p, 3p, 4p |
Laukaisukäyrä |
B, C, D |
Nimellis oikosulkukapasiteetti (ICN) |
3Ka, 4,5Ka, 6Ka |
Nimellisvirta (in) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,125a |
Nimellisjännite (UE) |
DC 24,48,120,250 500,750,1000 |
Magneettiset julkaisut |
B -käyrä: välillä 3 tuuman ja 5 tuumaa C -käyrä: välillä 5 tuuman ja 10 tuuman D -käyrä: välillä 10 tuuman - 14 tuuman |
Sähkömekaaninen kestävyys |
Yli 6000 sykliä |

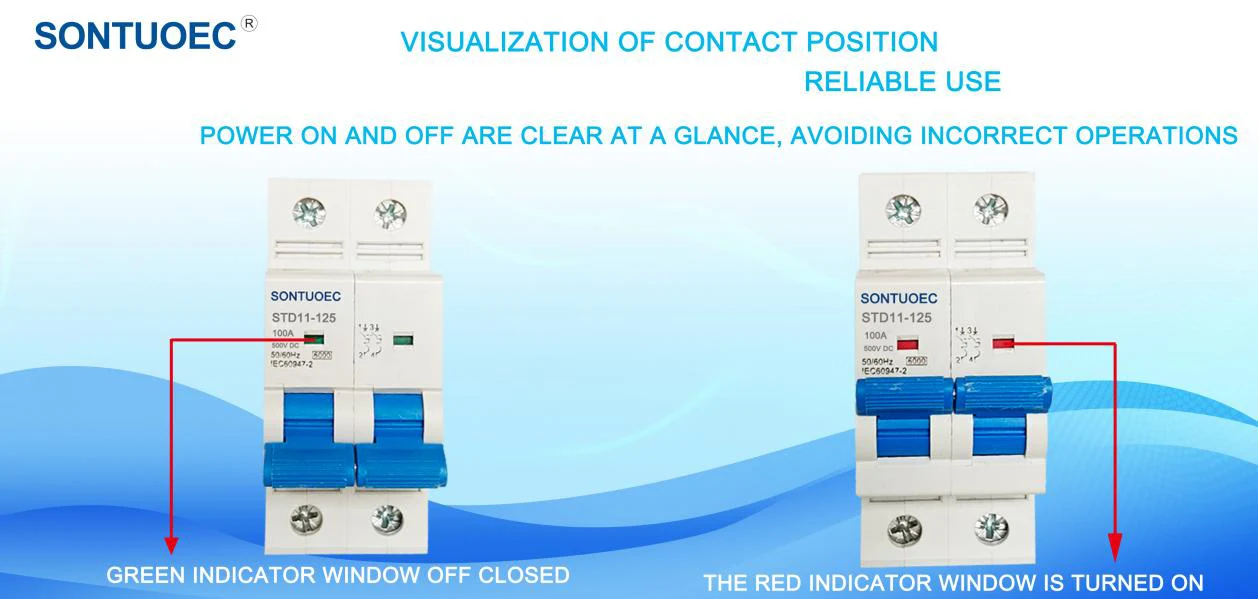

Operaation periaate
DC MCB -miniatyyri katkaisijan toimintaperiaate perustuu sähkövirran lämpö- ja sähkömagneettisiin vaikutuksiin. Kun jatkuva ylivirta virtaa tasavirta -MCB: n läpi, sen sisäinen bimetal kuumennetaan ja taiputetaan taivutuksella, mikä vapauttaa mekaanisen salvan ja katkaisee piirin. Lisäksi oikosulun tapauksessa virran äkillinen nousu aiheuttaa DC MCB: n hyökkääjän kelaan tai solenoidiin liittyvän männän sähkömekaanisesti, joka laukaisee matkamekanismin piirin katkaisemiseksi.

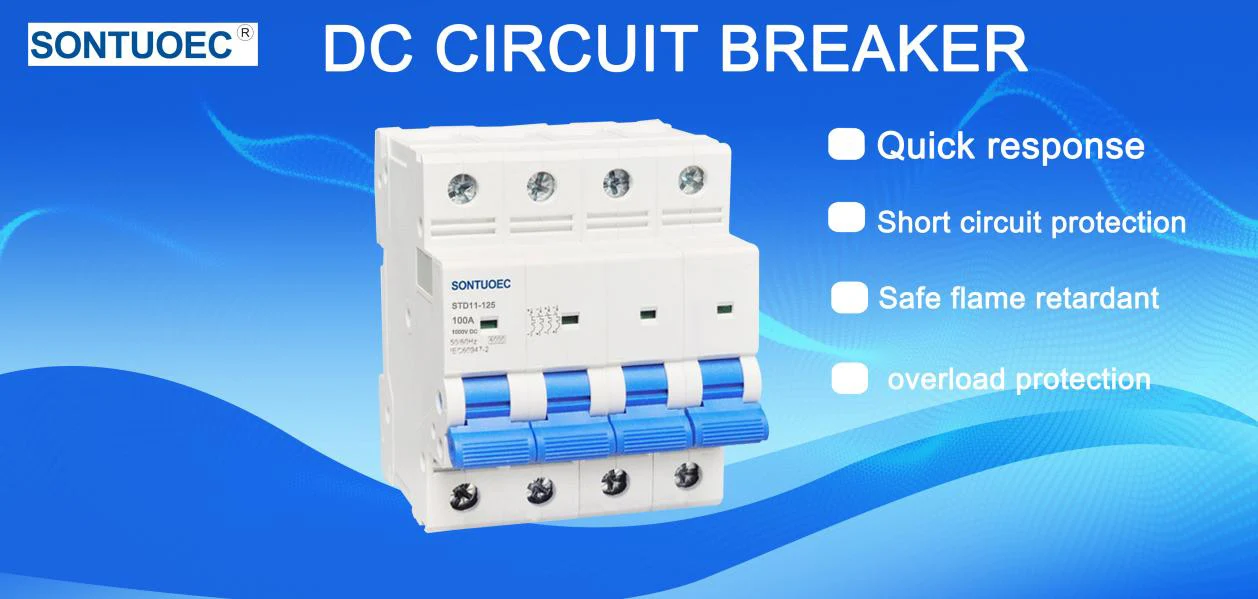

Erityinen kaaren sammutus- ja nykyinen rajoitusjärjestelmä: DC MCB omaksuu erityisen kaaren sammutus- ja nykyisen rajoitusjärjestelmän, joka pystyy nopeasti rikkomaan tasavirtavirran DC -jakelujärjestelmän ja estämään kaaren muodostumisen ja leviämisen.
Korkea herkkyys ja nopea vaste: DC MCB pystyy havaitsemaan pienet vuotovirrat ja katkaisemaan piirin hyvin lyhyessä ajassa tarjoamalla välitöntä suojaa.
Uudelleenkäytettävä: Toisin kuin tavanomaiset sulakkeet, tasavirta MCB voidaan palauttaa manuaalisesti tai automaattisesti matkan jälkeen, mikä eliminoi vaihtamisen tarpeen.
Saatavilla olevia useita nykyisiä luokituksia: DC MCB: t ovat saatavana useissa eri nykyisissä luokitusmäärityksissä.
Ei-polarisoitu ja polarisoitu: DC MCB: t markkinoilla luokitellaan pääasiassa polarisoituneiksi ja polarisoitumattomiksi. Polarisoidun tasavirta MCB: n on kiinnitettävä erityistä huomiota virran suuntaan kytkemisen yhteydessä, kun taas polarisoimattomat tasavirta-MCB: t voivat tarjota turvasuojaa nykyisen virtauksen suunnasta riippumatta.
DC MCB: tä käytetään laajasti, kun vaaditaan tasavirtasuojausta, kuten datakeskuksia, aurinkosähköä sähköntuotantojärjestelmiä, energian varastointijärjestelmiä ja latauspaaluja. Erityisesti energian varastointimarkkinoilla, joilla virransuunta on usein kaksisuuntaista (varaus/purkaustila), on tarpeen käyttää polarisoimattomia tasavirta-MCB: itä.
