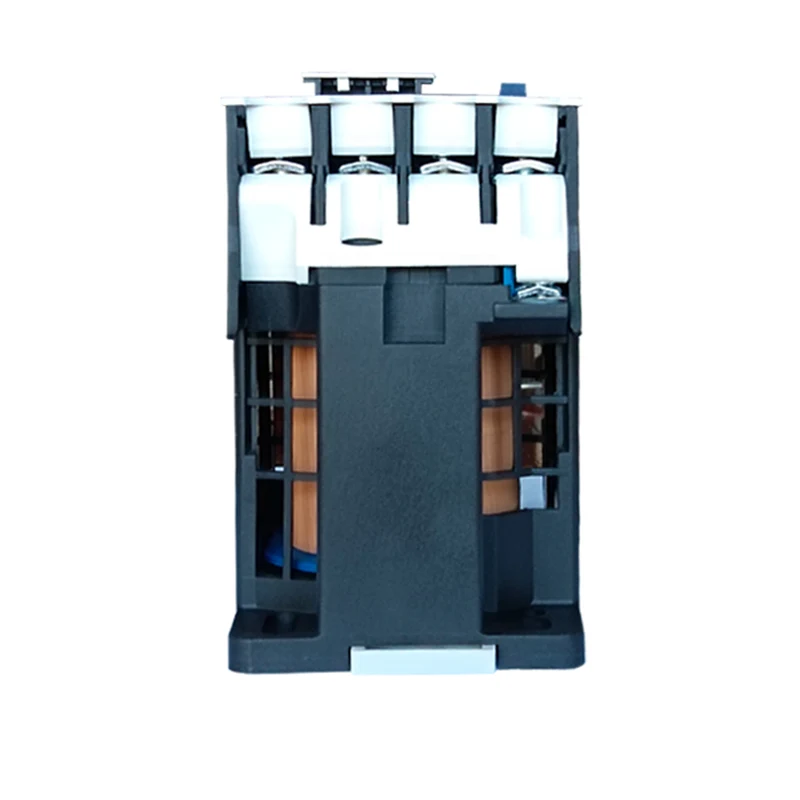

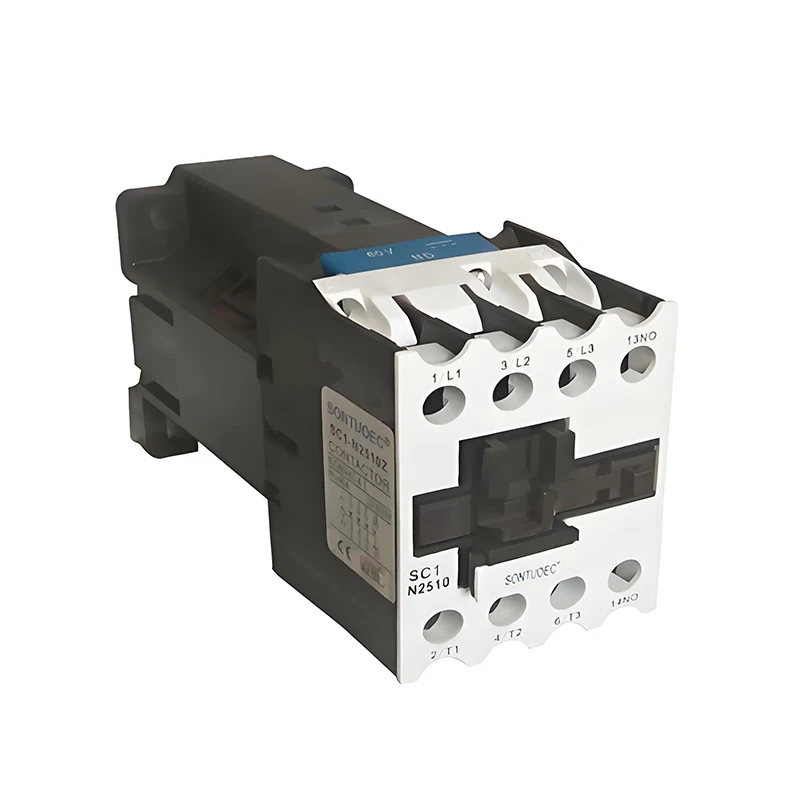

DC -magneettinen kontaktori
  • DC -magneettinen kontaktoriDC -magneettinen kontaktori
  • DC -magneettinen kontaktoriDC -magneettinen kontaktori
  • DC -magneettinen kontaktoriDC -magneettinen kontaktori
  • DC -magneettinen kontaktoriDC -magneettinen kontaktori
  • DC -magneettinen kontaktoriDC -magneettinen kontaktori
  • DC -magneettinen kontaktoriDC -magneettinen kontaktori

DC -magneettinen kontaktori

DC-magneettinen kontaktori on sähkölaite, joka käyttää kelan läpi virtaavaa tasavirtavirtaa magneettikentän luomiseen, joka sulkee tai katkaisee koskettimet, säätelee siten tasavirtapiirin päällä. Sitä käytetään pääasiassa kaukosäätimessä, automaatioohjausjärjestelmissä ja tasavirtapiirissä, jotka vaativat usein toimintaa.

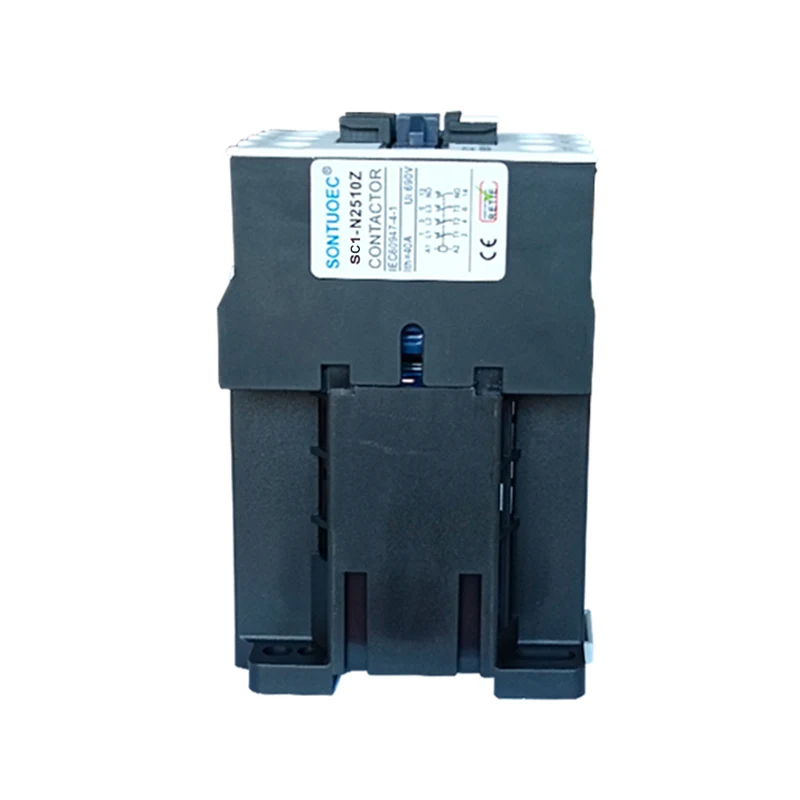

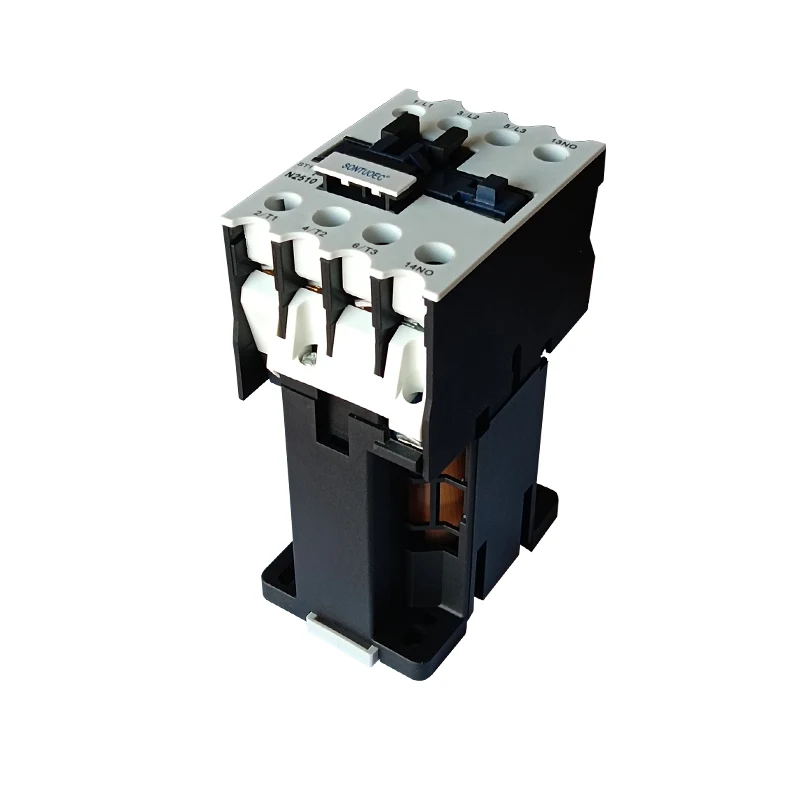

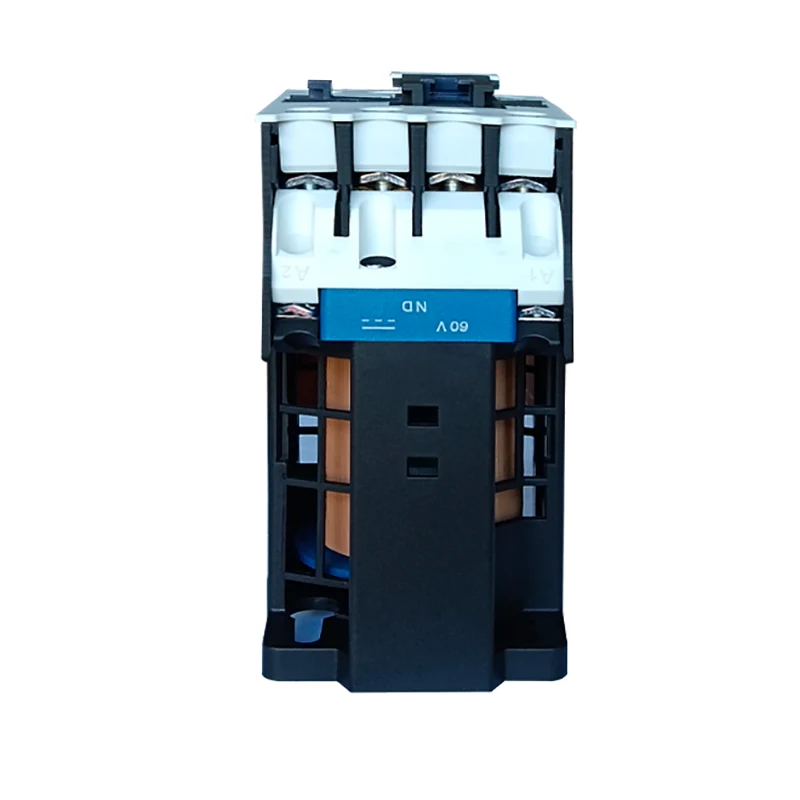

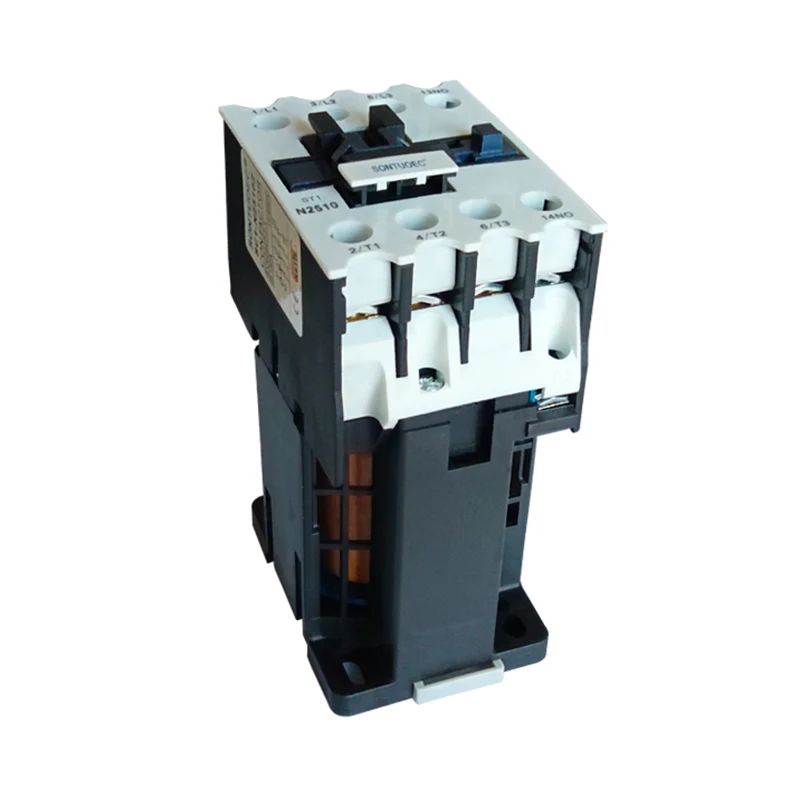

Malli:SC1-N

Lähetä kysely

Tuotteen Kuvaus

Tyyppi

SC1-

SC1-

SC1-

SC1-

SC1-

SC1-

SC1-

SC1-

SC1-

SC1-

9

12

18

25

32

40

50

63

80

95















60





Nimellisvirta

660

660

660

660

660

660

660

660

660

660

tavanomainen lämpö

20

24

32

40

50

60

75

80

110

125

nykyinen

Operatiivinen

9

12

16

25

32

40

50

63

80

95

nykyinen

hallittu

220 V

2.2

3

4

5.5

7.5

11

15

18.5

22

25

Voima (KW)

380 V

4

5.5

7.5

11

15

18.5

22

30

37

45



415 V

4

5.5

9

11

15

22

35

37

45

45



440 V

4

5.5

9

11

15

22

30

37

45

45



660 V

5.5

7.5

10

15

18.5

30

33

37

45

45

Huomautus

Asennus

Asennus

Releet voivat käyttää kahta ruuvia

Releet voivat kolme

ja käytä myös 35 mm

ruuvit ja käytä myös

asennuskisko

75 mm tai 35 mm: n asennus



rautatie


Operaation periaate

Kun DC -magneettisen kontaktorin kela virristetään, kelan tasavirta tuottaa magneettikentän. Tämä magneettikenttä aiheuttaa staattisen rautaydin tuottavan sähkömagneettisen imun, joka houkuttelee liikkuvaa rautaydintä, mikä ajaa kosketusjärjestelmää toimimaan. Normaalisti normaalisti suljetut kontaktit avautuvat ja normaalisti avoimet kontaktit sulkeutuvat ymmärtäen piirin päälle/pois -ohjauksen. Kun kela on poistunut, sähkömagneettinen imu katoaa, siirrettävä raudan ydin nollautuu jousen vaikutuksen alla ja koskettimet palaavat alkuperäiseen tilaansa.


Päärakenne ja ominaisuudet

Sähkömagneettinen järjestelmä: Kela, staattisen rautaydin ja liikkuvan raudan ytimen ja muut komponentit, on keskeinen osa magneettikentän tuottamista ja kontaktien vaikutusta.

Yhteysjärjestelmä: Sisältää yleensä avoimet kontaktit ja normaalisti suljetut koskettimet, joita käytetään piirin ohjaamiseen päälle ja pois päältä. Kosketusmateriaaleilla on yleensä hyvä sähkönjohtavuus ja korkea lämpötilan suorituskyky.

Kaaren sammutuslaite: Käytetään kaaren sammuttamiseen, kun kosketus rikkoutuu, kontaktin suojaamiseksi vaurioilta. Suurten kapasiteetin kontaktoreille kaaren sammutuslaitteen suunnittelu on erityisen tärkeä.

DC -magneettinen kontaktorille on ominaista yksinkertainen rakenne, luotettava toiminta, pitkä käyttöikä ja helppo ylläpito. Samanaikaisesti tasavirtalähteen käytön vuoksi sillä on pieni energiankulutus ja melu.


Valinta ja varotoimenpiteet

Kun valitset DC -magneettisen kontaktorin, seuraavat tekijät on otettava huomioon:


Nimellisjännite: Varmista, että valitun kontaktorin nimellisjännite vastaa piirin tasavirtajännitettä.

Nimellisvirta: Valitse piirissä olevan kuormitusvirran määrän mukaan kontaktori asianmukaisella nimellisvirta -arvolla. Samanaikaisesti on myös tarpeen harkita kontaktorin ylikuormituskapasiteettia ja oikosulkua.

Yhteyslomake ja numero: Valitse piirin ohjauksen kysynnän mukaan sopiva yhteyslomake ja numero. Esimerkiksi tarvitaanko normaalisti avoimia vai normaalisti suljettuja kontakteja ja kuinka monta kontaktia tarvitaan.

Tuotemerkki ja laatu: Valitse tunnetut tuotemerkit ja korkealaatuiset tuotteet kontaktorin luotettavuuden ja käyttöikäisyyden varmistamiseksi. Harkitse myös tekijöitä, kuten tuotteen myynnin jälkeinen palvelu ja tekninen tuki.

Kun käytät DC -magneettisia kontaktoreita, sinun on kiinnitettävä huomiota seuraaviin asioihin:


Oikea johdotus: Varmista, että kontaktorin johdotus on oikea, jotta vältetään väärät johdotukset, jotka johtavat piirin vikaantumiseen tai kontaktorin vaurioihin.

Säännöllinen tarkastus ja huolto: Tarkasta säännöllisesti ja ylläpitä kontaktoria, mukaan lukien kontaktien puhdistaminen, kelankestävyyden ja eristyskestävyyden tarkistaminen. Varmista, että kontaktori on hyvässä kunnossa.

Vältä ylikuormitusta ja oikosulkua: Vältä antamasta kontaktorin työtä ylikuormituksen alla tai oikosulkulla pitkään, jotta vältetään kontaktorin vahingoittaminen ja piirin vakauteen vaikuttaminen.

DC Magnetic ContactorDC Magnetic ContactorDC Magnetic ContactorDC Magnetic Contactor
