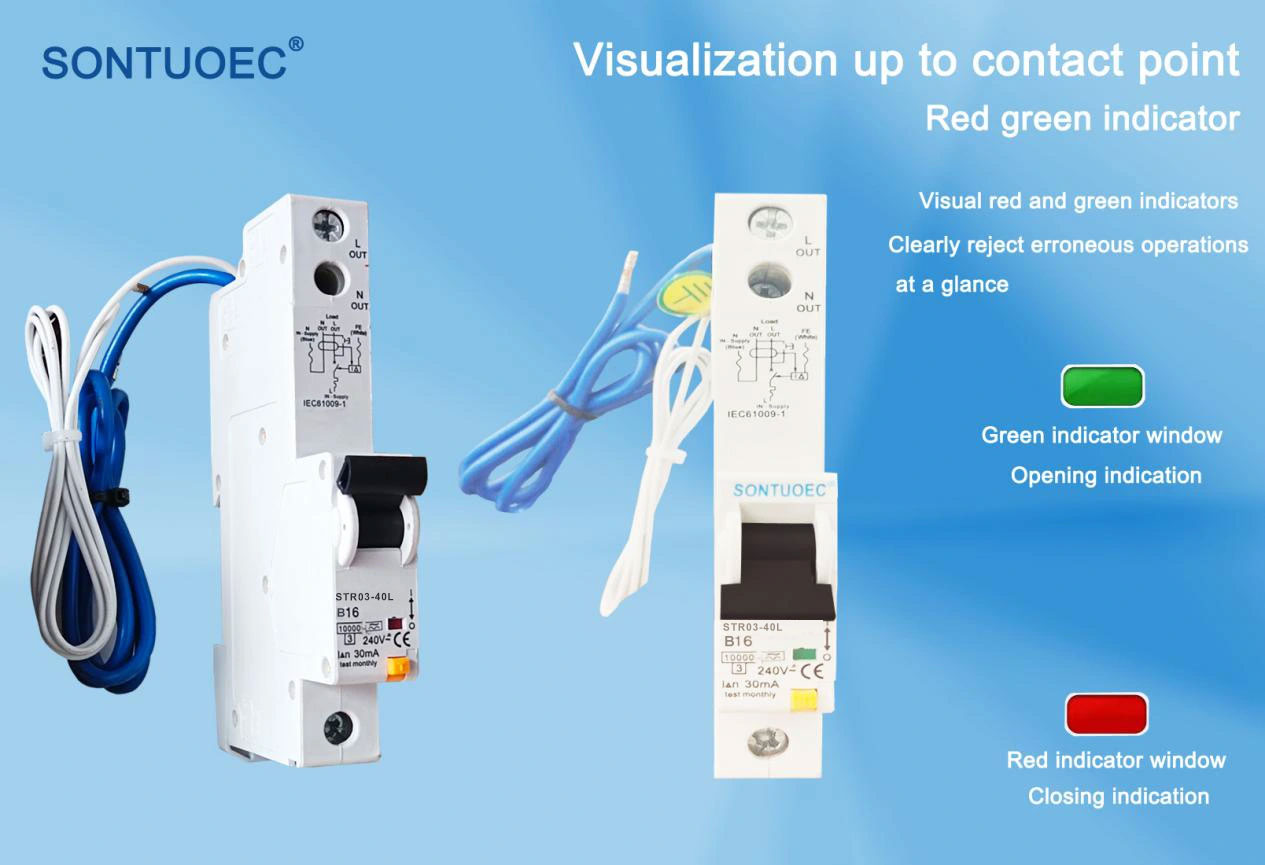

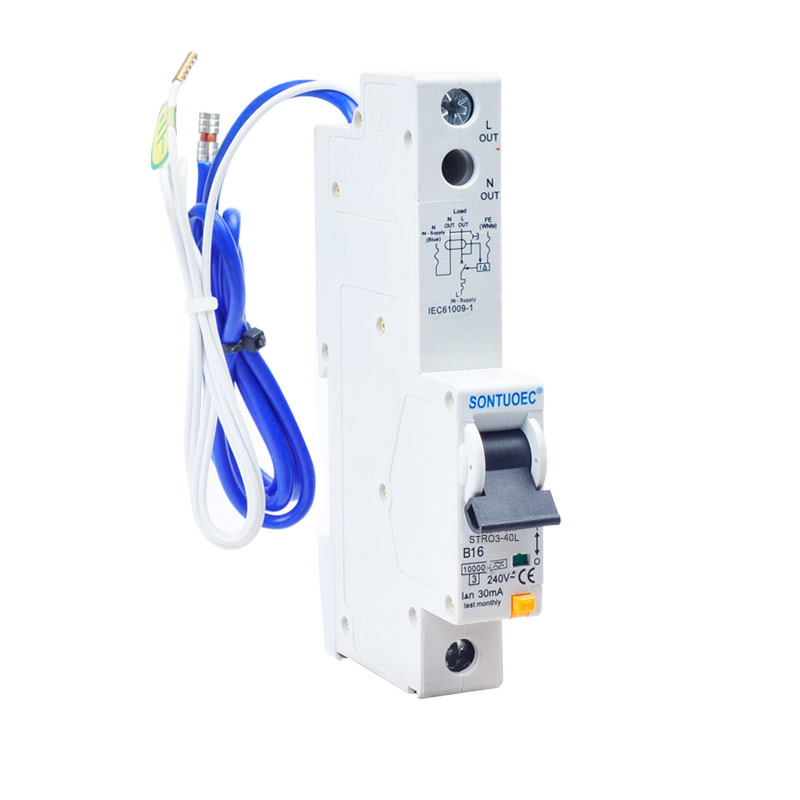

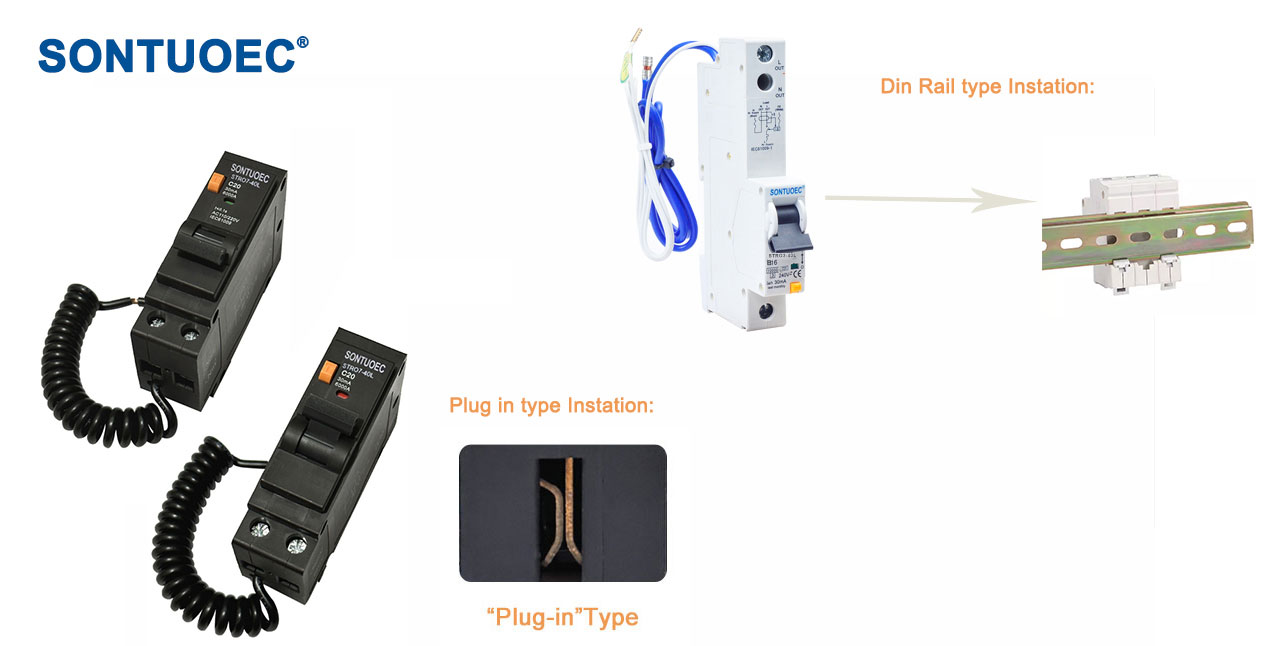

Käyrä B RCBO viittaa jäännösvirran katkaisijaan (RCBO), jossa on ylivirtasuojaus, jolla on tyypin B strippauskäyrä.RCBO yhdistää jäännösvirran suojauksen (RCD) ja ylikuormituksen ja oikosulun suojauksen (MCB) ja pystyy tarjoamaan useita suojauksia piirissä samanaikaisesti.

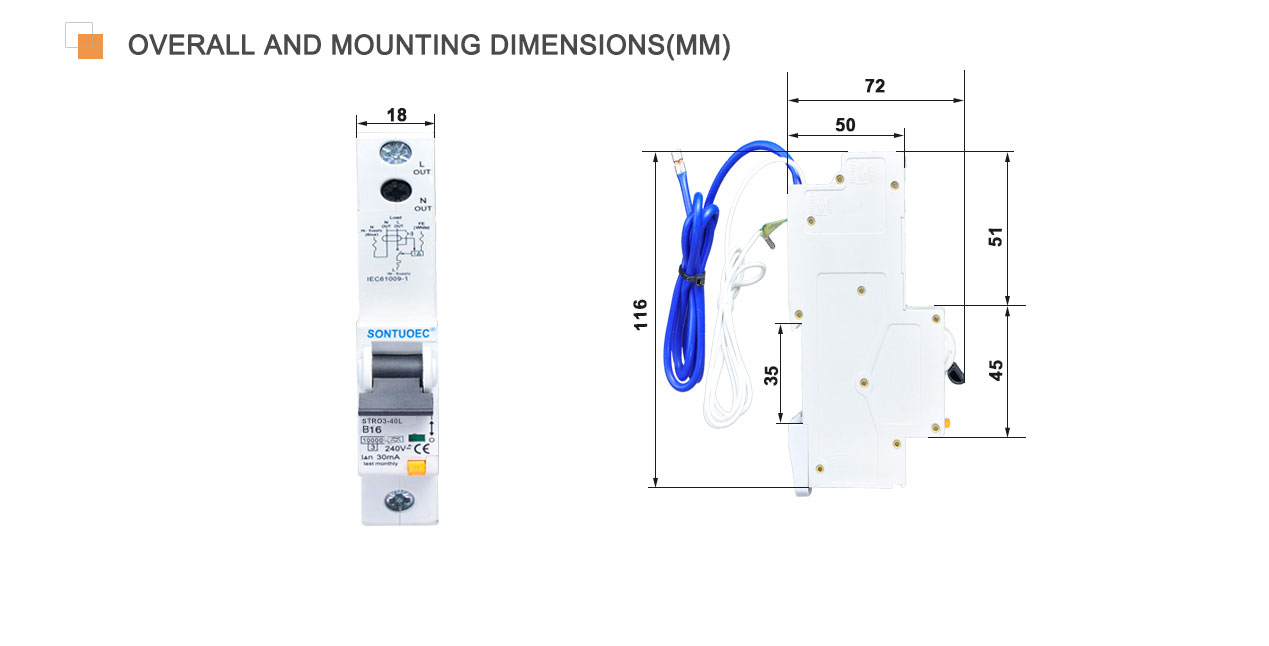

Standardi: | IEC 61009-1 |
Nimellisvirta |
6a 10a 16a 20a 25a 32a 40a |
Pylväät |
1p+n |
Nimellisjännite UE |
110/220,120 V |
Luokiteltu katkaisukyky |
4500A, 6000A |
Arvioitu toimintavirta (in) |
10 30 100 300MA |
Lämpömagneettinen vapautus ominainen |
B C D |
Arvioitu impulssi kestää jännite (1,2/50) uimp |
6KV |
Dielektrinen testijännite osoitteessa ja Ind. Freq. 1 min |
2KV |
Pilaantumisaste |
2 |
Suojeluaste |
IP20 |
Sähköelämä |
8000 |
Mekaaninen elämä |
10000 |
Yhdistelmä lisävarusteiden kanssa |
Apulaite, hälytys, šuntin vapautus, Jännitteen julkaisussa |
Olosuhteiden lämpötila |
-5 ° C ~+40 ° C |
Todistus |
Ce |
Takuu |
2 vuotta |
Vapautuskäyrä on käyrä, joka kuvaa ylikuormitus- tai oikosulkuolosuhteiden alla olevan katkaisijan käyttöominaisuuksia. Tyype B -vapautumiskäyrä käytetään pääasiassa kuormituksiin, jotka eivät ole herkkiä hetkellisille ylikuormituksille, mutta herkkä pitkille ylikuormille, kuten hehkulamppuille, vastuslämmittimille jne. Sille on ominaista pidempi vapautumisaika alhaisempiin arvoihin ja lyhytaikaisiin vapautumisaikaan suuremmilla nykyaikaisilla arvoilla. Sille on ominaista pidempi vapautumisaika alhaisemmilla virran arvoilla ja lyhyempi vapautumisaika suuremmilla virran arvoilla. Tämä ominaisuus tekee tyypin B RCBO: t, jotka sopivat erityisen piiriin, joka vaatii tällaisten kuormien suojaamista.

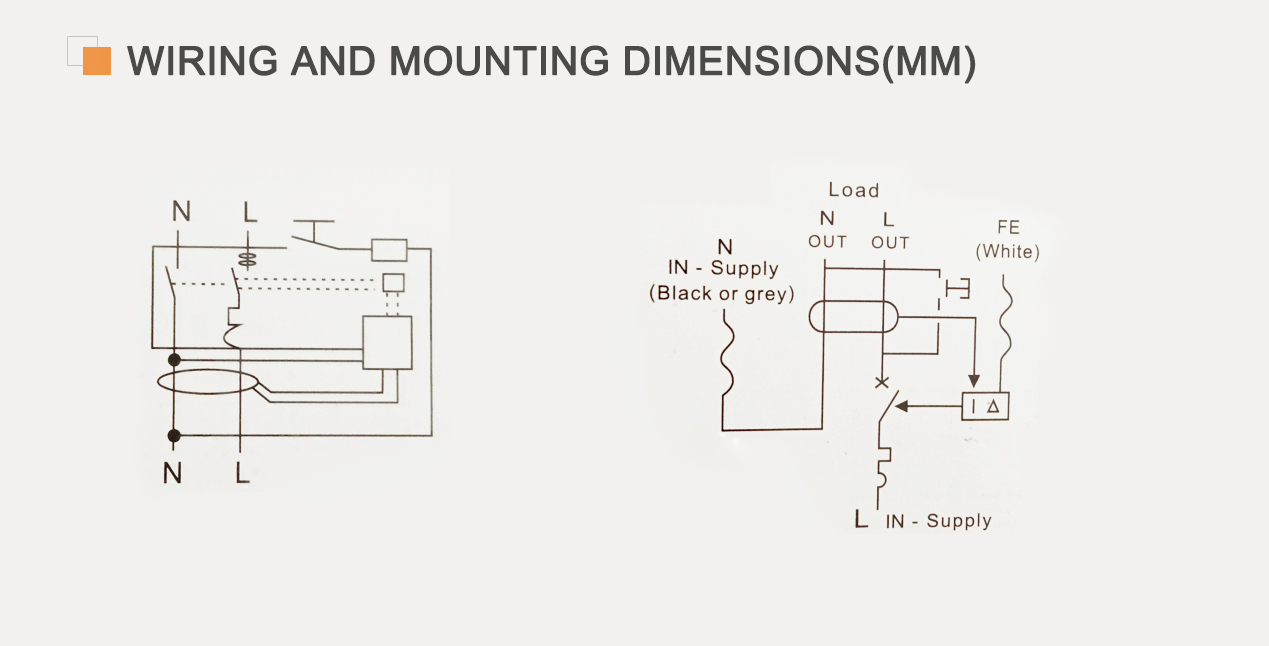

Jäännösvirransuojaus: Kun jäännösvirta (ts. Vuotovirta) piirissä saavuttaa esiasetun arvon, RCBO pystyy toimimaan nopeasti piirin katkaisemiseksi, estäen siten sähköiskuonnettomuudet ja sähköpalot.
Ylikuormitussuoja: Kun piirin virta ylittää RCBO: n nimellisvirran, se pystyy leikkaamaan piirin tietyn ajan kuluessa, estäen siten ylikuormituksen aiheuttamat piirin tai paloonnettomuuksien vauriot.
Oikosuoja: Kun piirissä tapahtuu oikosulku, RCBO voi toimia nopeasti oikosulun virran katkaisemiseksi ja piirin ja laitteiden turvallisuuden suojaamiseksi.
B-tyypin vapautusominaisuudet: Kuten edellä mainittiin, B-tyypin RCBO: t ovat erityisen sopivia kuormituksille, jotka eivät ole herkkiä hetkellisille ylikuormituksille, mutta herkkä pitkittyneille ylikuormituksille.
Käyrä B RCBO: ta käytetään laajasti paikoissa, joissa vaaditaan erilaisia piirisuojaustoimintoja, etenkin niitä piirit, jotka käyttävät kuormia, joilla on erityisiä vaatimuksia ylikuormitusominaisuuksille. Esimerkki:
Asuin- ja kaupalliset rakennukset: Käytetään valaistuspiirien, pistorasioiden jne. Suojaamiseen henkilökohtaisen turvallisuuden ja laitteiden turvallisuuden varmistamiseksi.
Teollisuuspaikat: Erilaisten teollisuuslaitteiden, kuten vastuslämmittimien, hehkulamppujen jne. Suojaamiseksi, ylikuormituksen tai vuotojen aiheuttamien laitteiden vaurioiden tai paloonnettomuuksien estämiseksi.
Maatalous ja puutarhaviljely: Käytetään maatalouslaitteiden, kuten kasvihuoneiden, kastelujärjestelmien jne. Suojaamiseen, laitteiden normaalin käytön ja henkilöstön turvallisuuden varmistamiseksi.
Oikea nimellisvirran valinta: Kun valitset käyrän B RCBO: n, asianmukainen nimellisvirtaarvo tulisi valita kuorman nimellisvirran ja ominaisuuksien perusteella.
Määräajoin tarkastus ja ylläpito: Tarkasta säännöllisesti ja ylläpitä RCBO: ta sen varmistamiseksi, että se toimii luotettavasti, on turvallisesti johdotettu ja siinä ei ole vaurioita tai korroosiota.
Vältä väärää toimintaa: Kun asennat ja käytetään, RCBO: n asentamisen välttämiseksi häiriöille on varovainen sen väärän toiminnan estämiseksi.
Vikojen oikea -aikainen käsittely: Kun RCBO epäonnistuu tai toimii, syy on tunnistettava ja vianetsintä on tehtävä ajoissa piirin turvallisen käytön varmistamiseksi.
