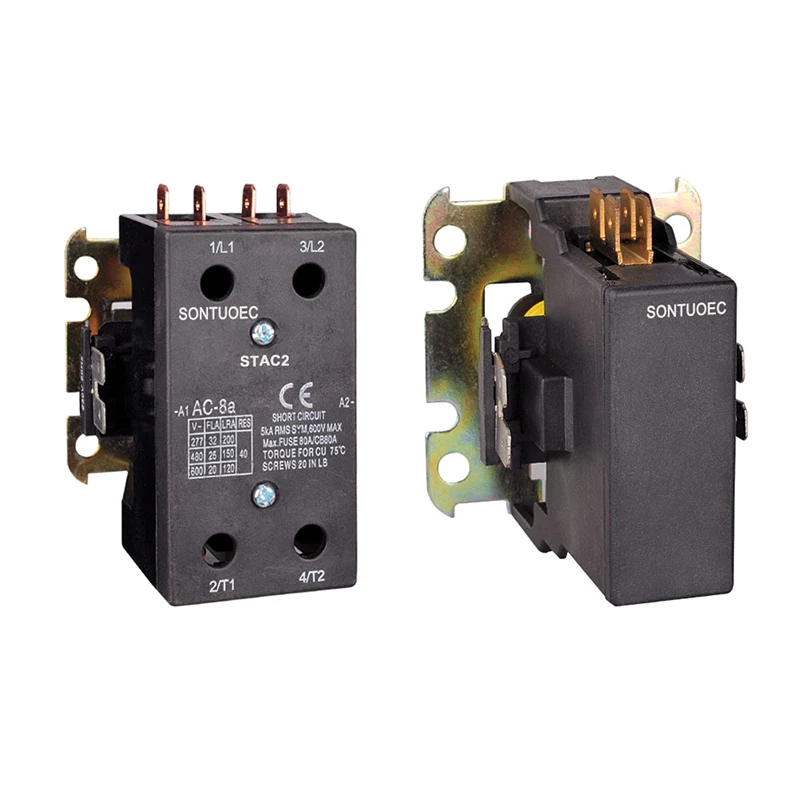

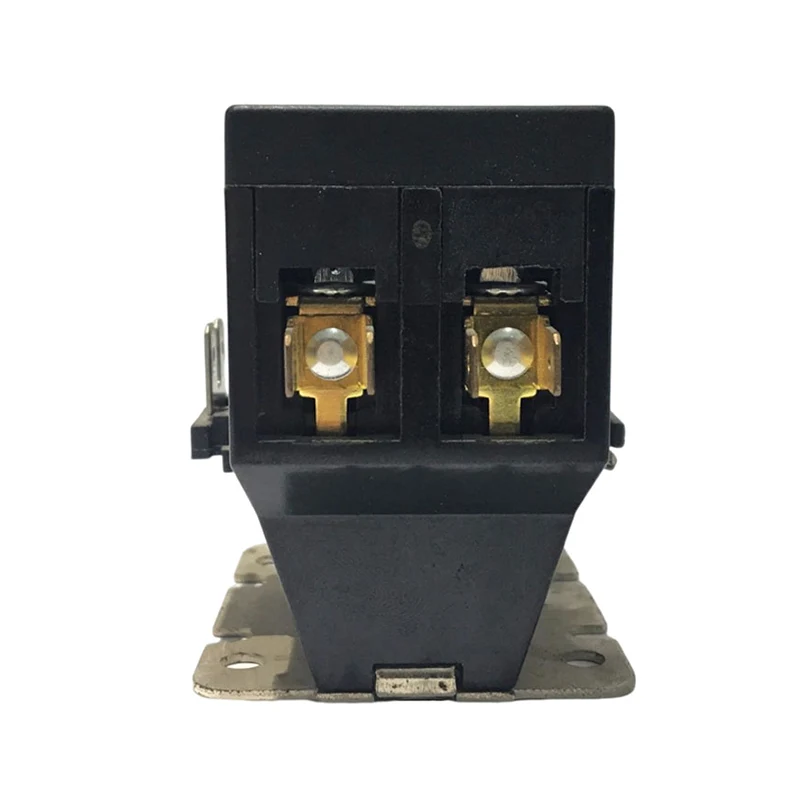

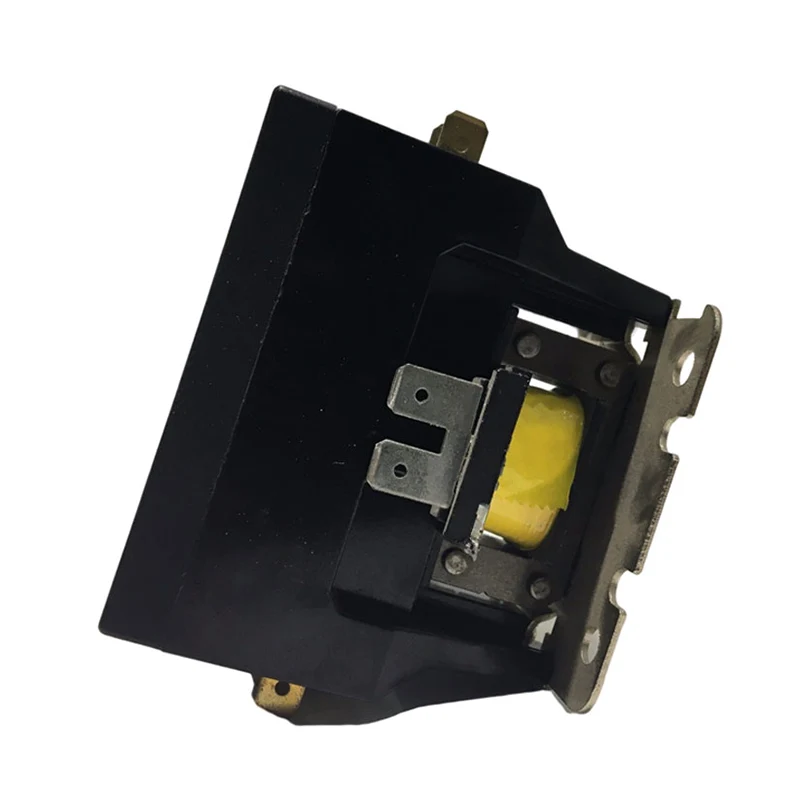

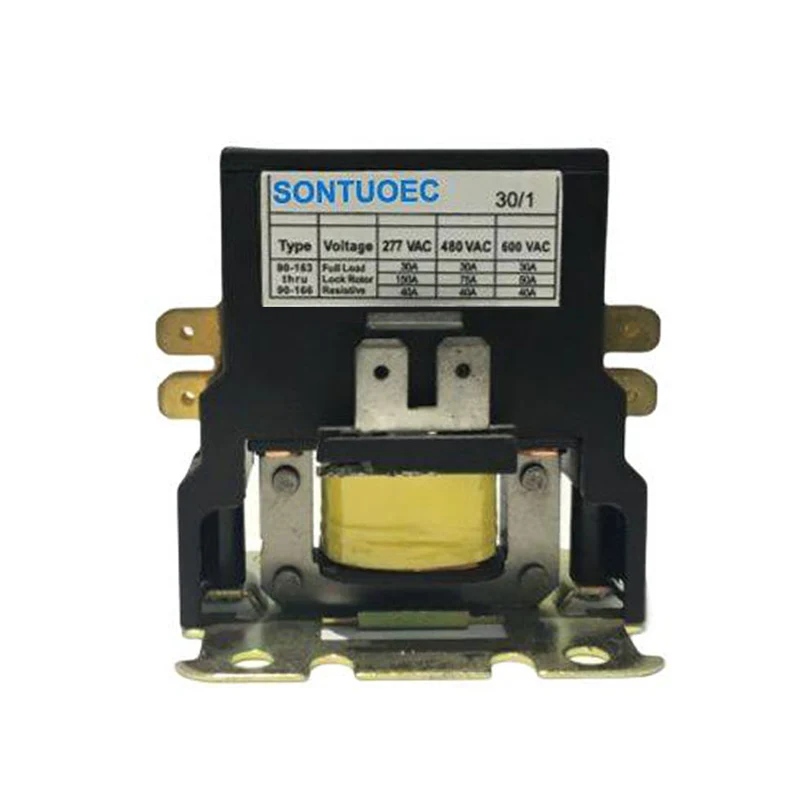

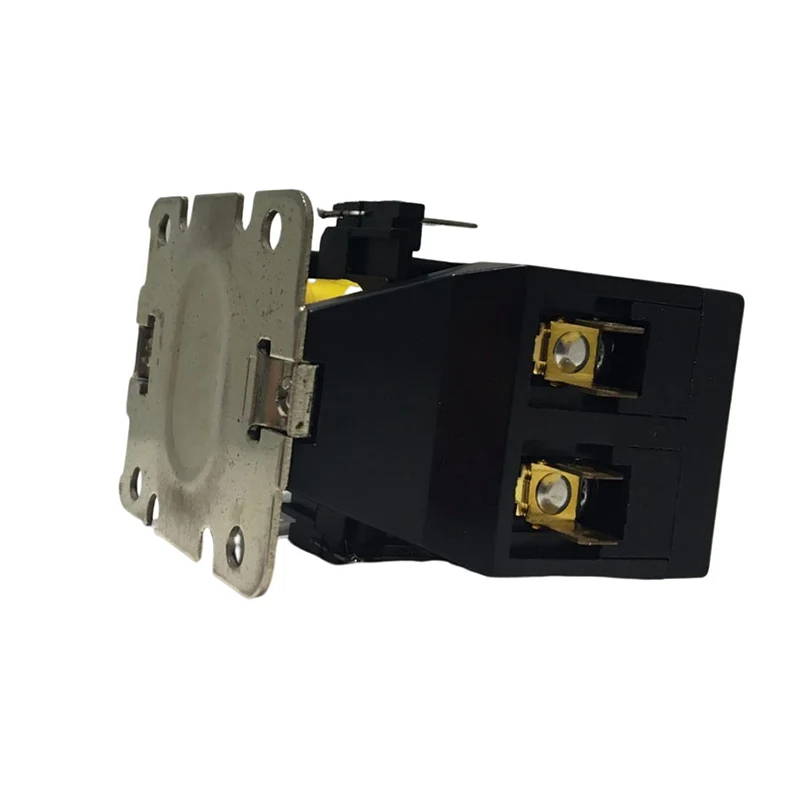

Ilmastointi AC -kontaktori

Ilmastointilaitos AC -kontaktorit ovat selkeät tarkoitukselliset AC -kontaktori Virtaliitännät voidaan tehdä joko ruuviterminaaleilla, joissa on nopea liitos tai LUG -liittimet pikaliittimillä

Lähetä kysely

Tuotteen Kuvaus

Malli ei	Täysi kuorma	Resistiiviset vahvistimet (a)	Napa nro	Kelajännite ( V)	Linjajännite (v)	Max HP		-
Malli ei	Ampeerit (a)	Resistiiviset vahvistimet (a)	Napa nro	50/60Hz	Linjajännite (v)	Jännite (V)	Yksittäinen Vaihe	Kolme Vaihe
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1,5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1,5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Eristävä materiaali	Yhteyslohko ja operaattori ovat korkealaatuisia Sähköluokan lämpökovettuminen hartsi
Lämpötila -alue	-40 ° F-150 ° F; -5-+40
Mekaaninen elämä (ei kuormaa)	Mukautuu UL- ja ARI -eritelmien standardiin
Electricl Life	Vastaa UL- ja ARI -eritelmiä Standardi
Paino (likimääräinen)	9,25 unssia
Kelataajuus	50/60Hz
Kelan eristys	Luokka B (130ºC)
Irtisanominen	Paineliitin ja kaksinkertainen 1/4 Q.C
Toimia	85% nimelliskelikoltage; 110% Safe toimia
Käyttösykli	Jatkuva

Rakenne ja ominaisuudet

Rakenne:

Sähkömagneettinen järjestelmä: Sisältää komponentit, kuten kelat, ytimet jne., Joita käytetään magneettisen vuodon tuottamiseen kosketusjärjestelmän aukon ja sulkemisen ohjaamiseksi.

Yhteysjärjestelmä: Sisältää pääkontaktin ja apukontaktin. Pääkontaktia käytetään ilmastointijärjestelmän nimellisvirran kuljettamiseen, kun taas apulaitteita käytetään ohjaussignaalin lähetyksen ja palautteen toteuttamiseen.

Kaaren sammutuslaite: Käytetään kaaren sammuttamiseen, joka syntyy, kun kosketus on irrotettu suojaamaan kosketusta vaurioilta.

Kuoren ja lämmön hajoamislaite: Käytetään sisäisten komponenttien suojaamiseen ulkoiselta ympäristöltä ja tarjoamaan tarvittava lämmön hajoamistoiminto.

Ominaisuudet:

Erikoistuminen: Suunniteltu ilmastointijärjestelmille ilmastointijärjestelmien tarpeiden tyydyttämiseksi sähköohjaukseen.

Luotettavuus: Kosketusjärjestelmä on valmistettu korkealaatuisista materiaaleista, joilla on hyvä sähkönjohtavuus ja hankausvastus pitkäaikaisen vakaan toiminnan varmistamiseksi.

Turvallisuus: Varustettu täydellisellä kaaren sammutuslaitteella, joka estää tehokkaasti kontaktien ja ympäröivän ympäristön kaarenvaurioita.

Yhteensopivuus: Yhteensopiva laajan valikoiman ilmastointijärjestelmien ja sähköohjausjärjestelmien kanssa, jotka ovat käteviä asennukselle ja käyttöönottoon.

Työperiaate

Kun 2P: n ilmastointikontaktorin käämi virristuu, rautaydin tulee magneettisesti ja houkuttelee kosketusjärjestelmän sulkemiseen, mikä yhdistää ilmastointijärjestelmän virtalähteeseen. Kun kela on valettu, rautaydin menettää magneettisuuden ja kosketusjärjestelmä erotetaan jousen vaikutuksella, mikä irrottaa ilmastointijärjestelmän virtalähteestä. Tällä tavoin kontaktori voi toteuttaa ilmastointijärjestelmän kaukosäätimen.
