6ka jäännösvirran katkaisija ylivirtasuoja RCBO

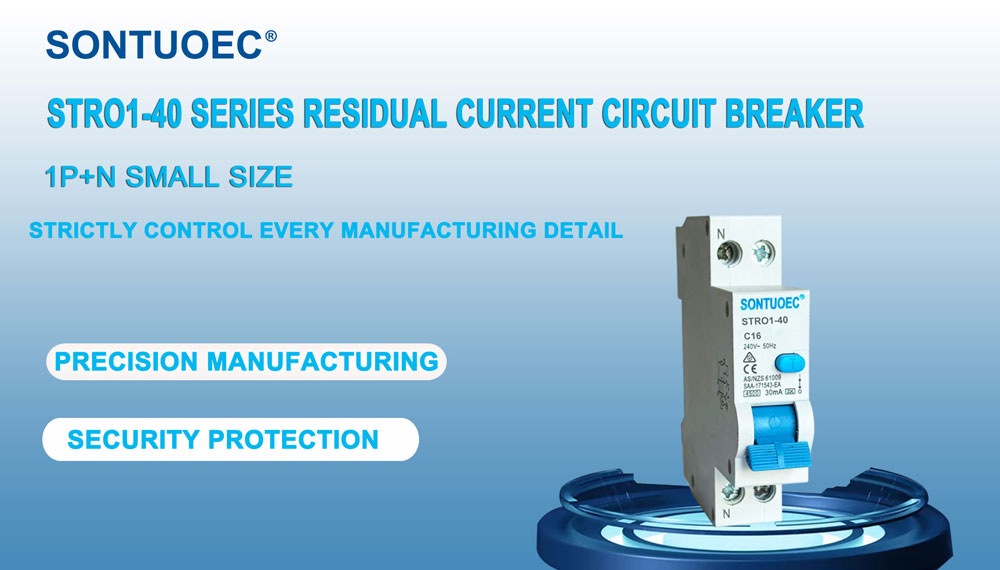

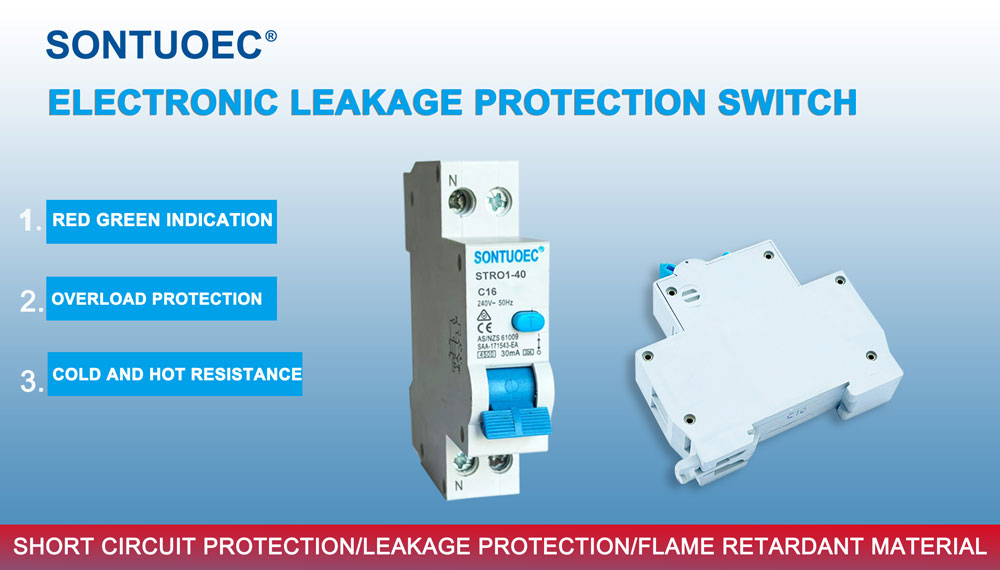

SONTUOEC on yksi kiinalaisista toimittajista/valmistajista, joka on erikoistunut erilaisten pienten sähkölaitteiden tuotantoon STRO1-40 RCBO, koko nimi on Residual Current Circuit Breaker with Overcurrent Protection. Se on sähköinen turvalaite, joka yhdistää ylikuormitussuojan, oikosulkusuojauksen ja vuotosuojan, ja sitä käytetään laajasti asuin-, liike- ja teollisuusalueiden sähköjärjestelmissä henkilökohtaisen turvallisuuden ja laitteiden turvallisen käytön varmistamiseksi. STRO7-40 RCBO on tärkeä sähköturvalaite, jossa on ylikuormitus-, oikosulkusuojaus ja vuotosuojaus. Ymmärtämällä sen toimintaperiaatteen, ominaisuudet, käyttöskenaariot sekä valinta- ja asennustavat, voit paremmin käyttää ja huoltaa STRO7-40 RCBO:ta sähköjärjestelmien turvallisen toiminnan varmistamiseksi.

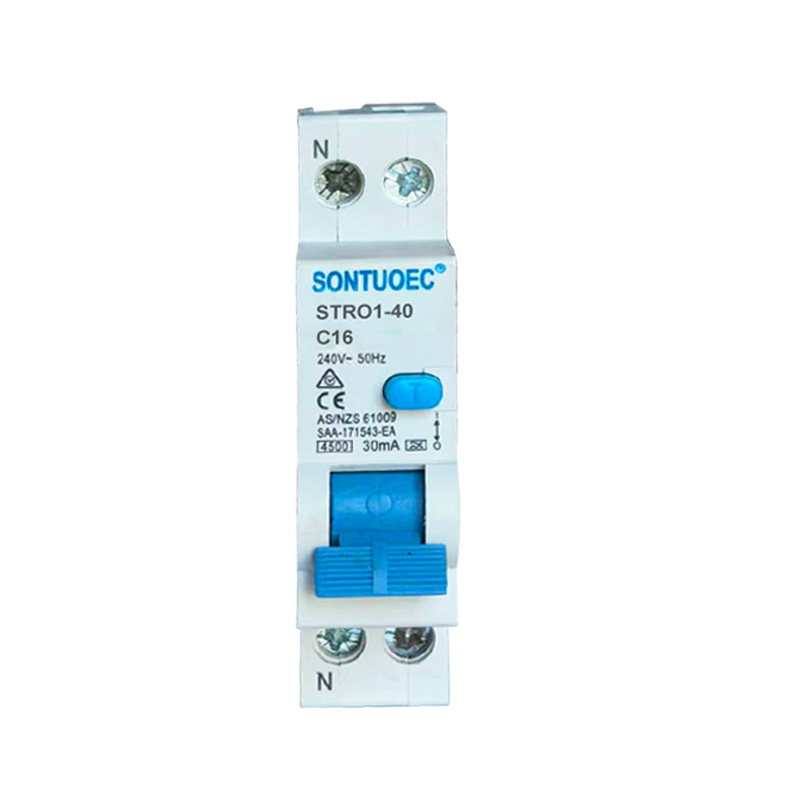

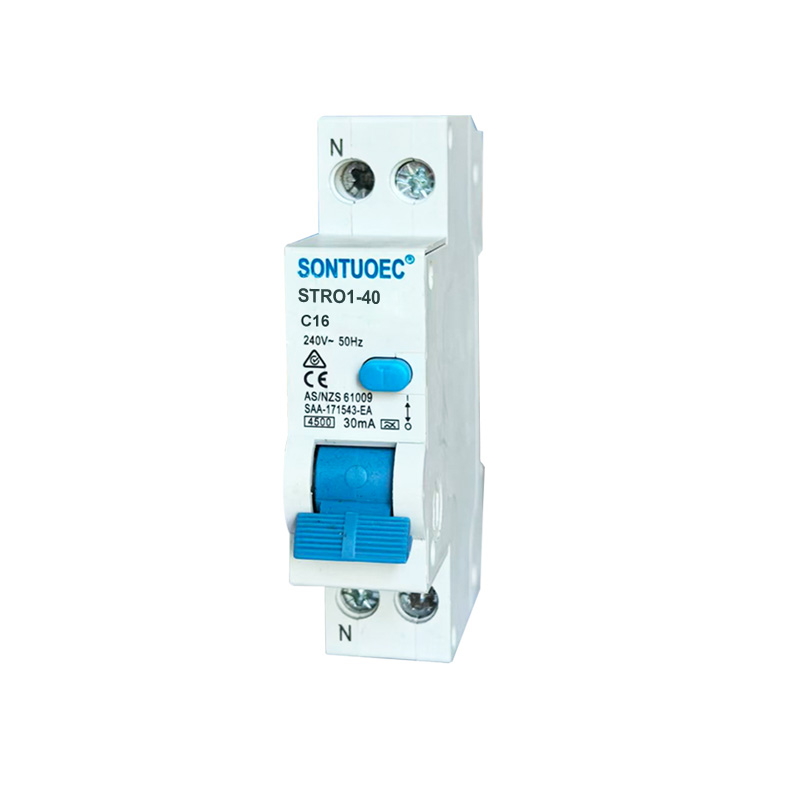

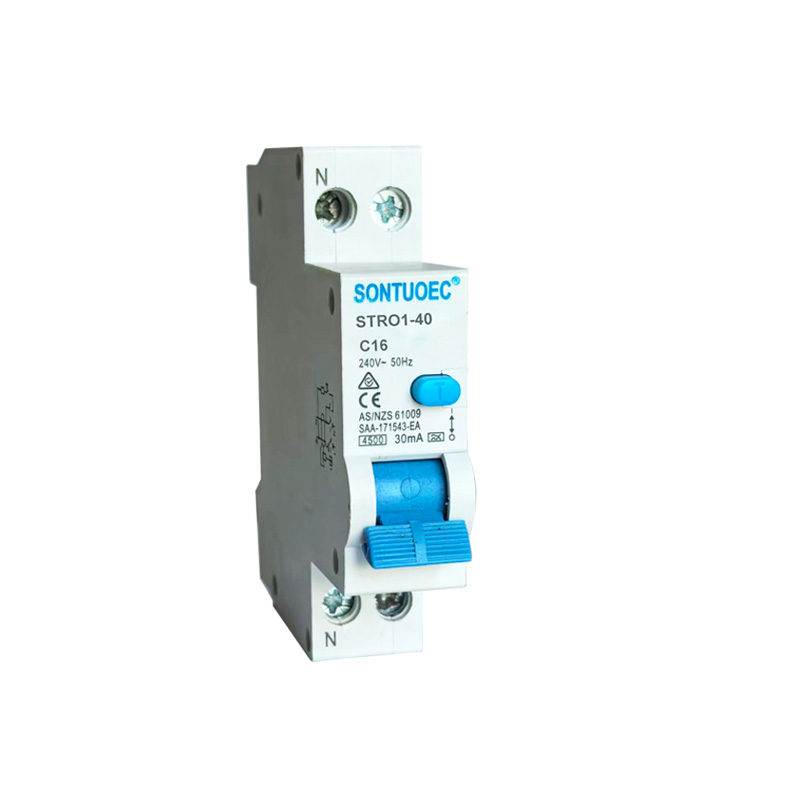

Malli:STRO1-40

Lähetä kysely

Tuotteen Kuvaus

Tekniset tiedot:

Sandard			IEC/EN 61009-1
Sähköinen	Tyyppi (havaitun maavuodon aaltomuoto)		Elektroninen tyyppi
ominaisuuksia	Nimellisvirta In	A	A,AC
	puolalaiset	P	1P+N
	Nimellisjännite	V	AC 230
	Nimellisvirta:		6,10,16,20,25,32,40A
	Nimellisherkkyys I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Eristysjännite Ui	V	250
	Arvioitu jäännösvalmistus ja	A	500
	murtokyky I△m	A	500
	Oikosulkuvirta I△c	A	45 006 000
	Nimellistaajuus	Hz	50/60
	Saastumisaste		2
Mekaaninen	Sähköinen käyttöikä	t	4000
ominaisuuksia	Mekaaninen käyttöikä	t	10000
	Suojausaste		IP20
	Ympäristön lämpötila	ºC	-25~+40
	(päivän keskiarvo ≤35 ºC)	ºC	-25~+40
	Varastointilämpötila	ºC	-25~+70
Asennus	Pääteliitäntätyyppi		Kaapeli/U-tyyppinen virtakisko/pin-tyyppinen virtakisko
	Liittimen koko ylä/ala kaapelille	mm2	25
	Liittimen koko ylä/ala kaapelille	AWG	18-5
	Liittimen koko ylä/ala virtakiskolle	mm2	25
	Liittimen koko ylä/ala virtakiskolle	AWG	18-3
	Asennus		DIN-kiskoon EN 60715(35mm) pikakiinnityslaitteen avulla
	Yhteys		Ylhäältä ja alhaalta

STRO1-40 RCBO:n päätoiminnot

Ylikuormitussuojaus: Kun virtapiirissä oleva virta ylittää STRO1-40 RCBO:n nimellisarvon, se katkaisee piirin automaattisesti tietyn ajan kuluessa estääkseen piirin ja laitteiden ylikuumenemisen, jolloin vältytään tulipalolta ja vaurioilta.

Oikosulkusuojaus: Kun piirissä tapahtuu oikosulku, STRO1-40 RCBO katkaisee piirin nopeasti estääkseen oikosulkuvirtaa aiheuttamasta vakavaa vahinkoa piirille ja laitteille.

Vuotosuojaus: STRO1-40 RCBO pystyy havaitsemaan jäännösvirran (eli vuotovirran) piirissä. Kun jäännösvirta ylittää asetetun kynnyksen, STRO1-40 RCBO katkaisee piirin hyvin lyhyessä ajassa estääkseen sähköiskutapaturmia ja sähköpaloja.

STRO1-40 RCBO:n toimintaperiaate

STRO1-40 RCBO sisältää sisäisen lämpömagneettisen laukaisuilmaisimen (ylikuormitus- ja oikosulkusuojaukseen) ja vikavirtailmaisimen (vuotosuojaukseen). Kun virta- tai jäännösvirta piirissä on epänormaali, vastaava iskuri laukaisee STRO7-40 RCBO:n laukaisumekanismin, jolloin se katkaisee piirin nopeasti.

1. Thermal Magnetic Tripper: Se hyödyntää lämpöä ja magneettikenttää, joka syntyy, kun virta kulkee johtimen läpi laukaistakseen laukaisun. Kun virta on liian korkea, johdin lämpenee ja synnyttää magneettikentän, jolloin bimetalli taipuu lämpömagneettisen iskurin sisällä tai magneetin vetää puoleensa rautasydäntä, mikä laukaisee laukaisumekanismin.

2. Jäännösvirran ilmaisin: Se käyttää nollasekvenssin virtamuuntajaa havaitsemaan nollavirran piirissä. Kun jäännösvirta ylittää asetetun kynnyksen, jäännösvirran ilmaisin lähettää signaalin laukaisumekanismille katkaistakseen piirin.

STRO1-40 RCBO:n ominaisuudet

Monitoiminen integrointi: STRO1-40 RCBO yhdistää ylikuormitus-, oikosulkusuoja- ja vuotosuojatoiminnot, mikä yksinkertaistaa sähköjärjestelmien suunnittelua ja asennusta.

Suuri herkkyys: STRO1-40 RCBO:t voivat nopeasti havaita ja katkaista epänormaalit ja jäännösvirrat piirissä, mikä tarjoaa luotettavan suojan.

Helppo asentaa ja huoltaa: STRO1-40 RCBO:t ovat yleensä modulaarisia asennuksen ja huollon helpottamiseksi.

Korkea turvallisuus: STRO1-40 RCBO:t on testattu tiukasti ja sertifioitu korkean turvallisuuden ja luotettavuuden takaamiseksi sähköjärjestelmien turvallisen toiminnan varmistamiseksi.

STRO1-40 RCBO:n sovellusskenaariot

STRO1-40 RCBO:ita käytetään laajalti sähköjärjestelmissä asuin-, liike- ja teollisuussektorilla, erityisesti sellaisissa, jotka vaativat samanaikaista ylikuormitus-, oikosulkusuojausta ja maavuotosuojausta. Ne asennetaan yleensä jakokaappiin, kytkintauluihin tai ohjauskaappeihin suojaamaan piirejä ja laitteita epänormaalin virran ja jännitteen aiheuttamilta vaurioilta sekä estämään sähköiskuja.
