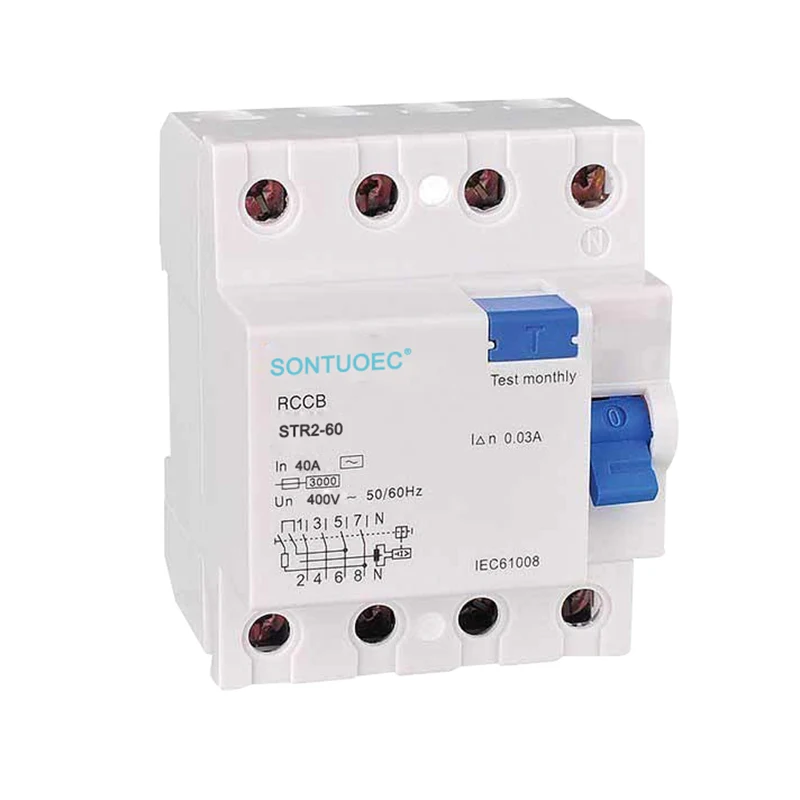

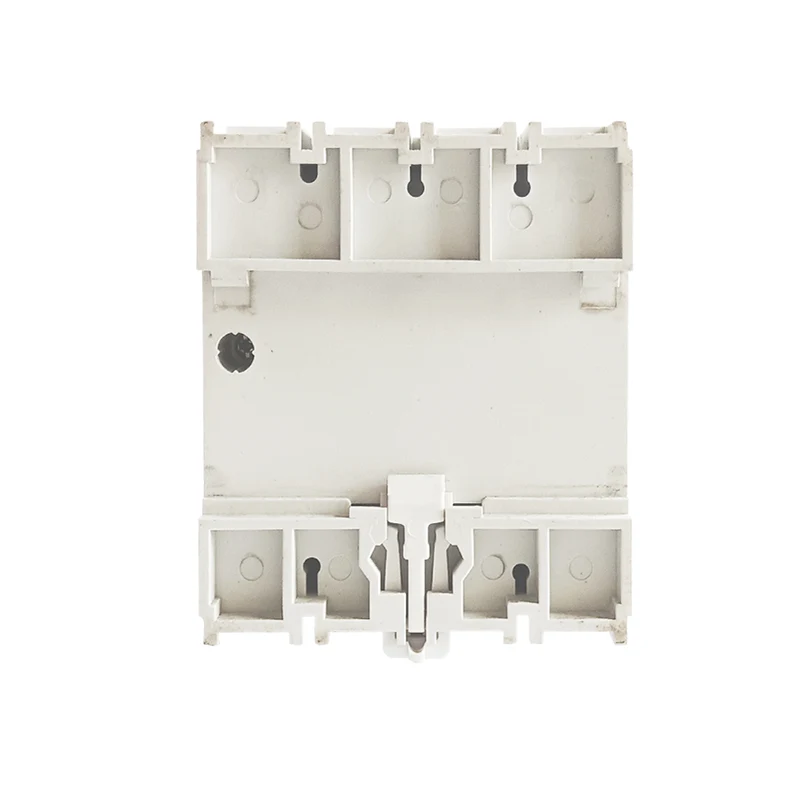

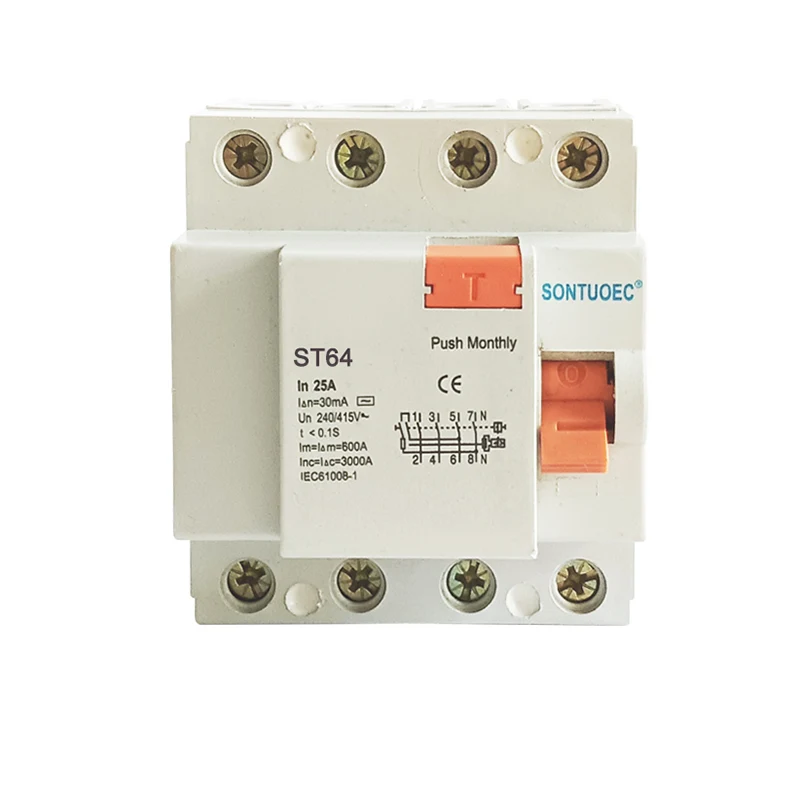

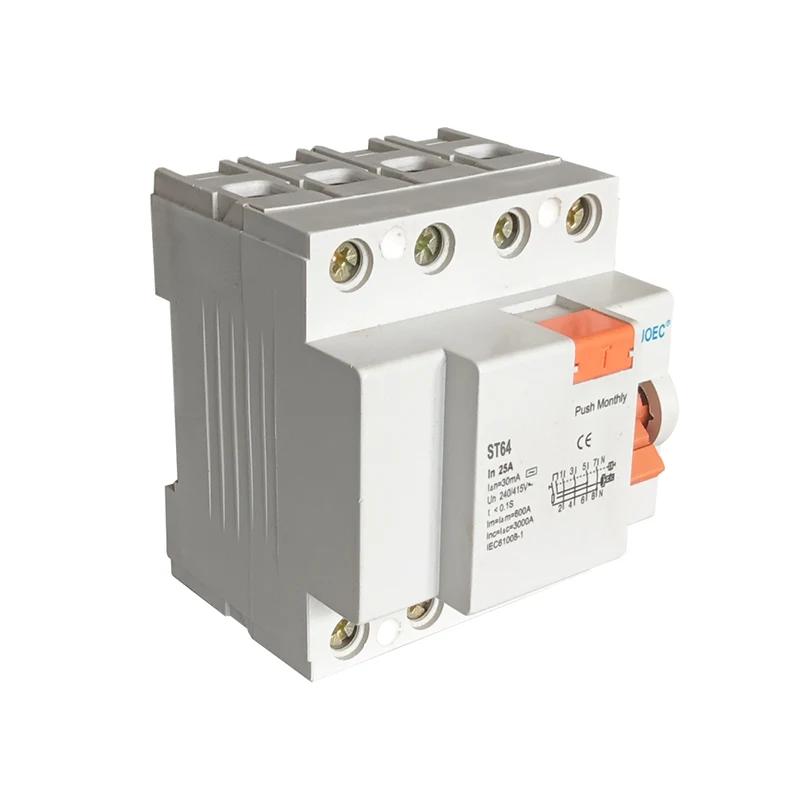

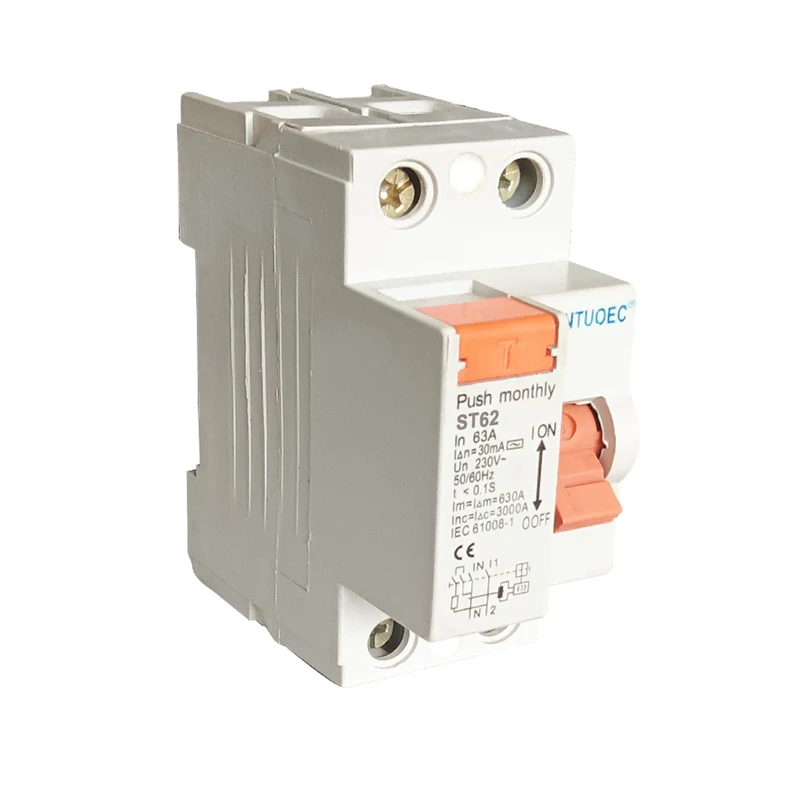

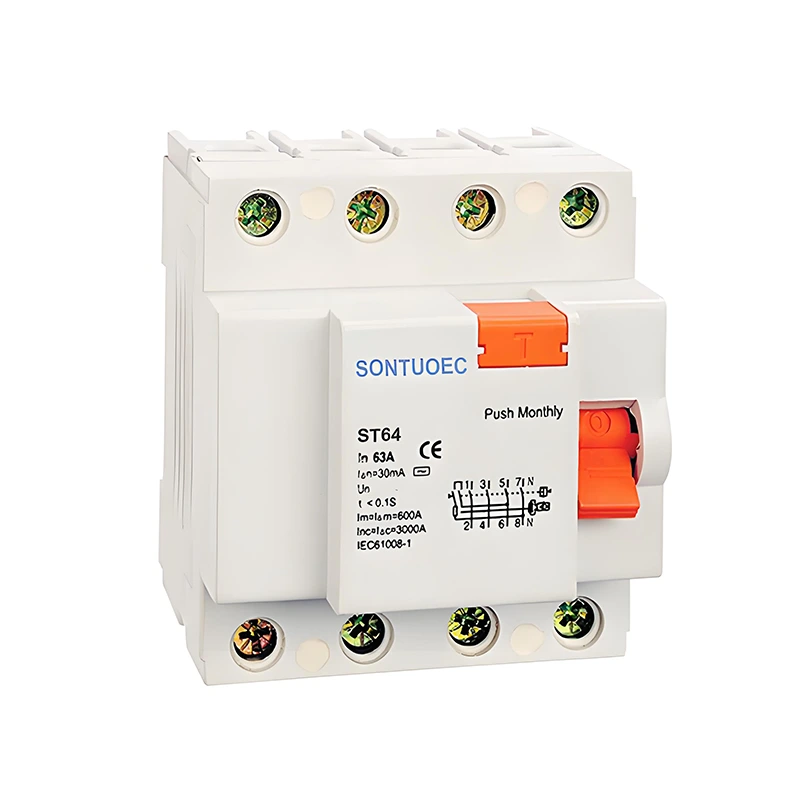

4P 63A /30MA Jäännösvirran katkaisija
  • 4P 63A /30MA Jäännösvirran katkaisija4P 63A /30MA Jäännösvirran katkaisija
  • 4P 63A /30MA Jäännösvirran katkaisija4P 63A /30MA Jäännösvirran katkaisija
  • 4P 63A /30MA Jäännösvirran katkaisija4P 63A /30MA Jäännösvirran katkaisija
  • 4P 63A /30MA Jäännösvirran katkaisija4P 63A /30MA Jäännösvirran katkaisija
  • 4P 63A /30MA Jäännösvirran katkaisija4P 63A /30MA Jäännösvirran katkaisija
  • 4P 63A /30MA Jäännösvirran katkaisija4P 63A /30MA Jäännösvirran katkaisija

4P 63A /30MA Jäännösvirran katkaisija

4P 63A /30MA Jäännösvirran katkaisija on jäännösvirran katkaisija, jossa on neljä napaa (p), jonka nimellisvirta on 63A ja jäännöstoimintavirta (ts. Vuototoimintavirta) 30mA.RCCB: tä käytetään pääasiassa havaitsemaan jäännösvirrat piirissä, ja kun tämä virta ylittää asetusarvoa, katkaisija katkaisee automaattiset automaattiset automaattiset ja sähköiset sähköiset arvot.

Malli:ST60

Lähetä kysely

Tuotteen Kuvaus

Standardi: IEC 61008-1

Malli:

ST60

Jäännösvirtaominaisuudet:

Ja ja

Pole no.:

2p, 4p

Arvioitu virta:

16A, 25A, 32A, 40A, 63A;

Nimellisjännite:

230/400 V AC

Arvioitu taajuus:

50/60Hz

Nimellisjäännösvirta iδn:

10 mA, 30 mA, 100 mA, 300 mA, 500maa

Nimellisjäännös ei toiminut virta I ΔNO:

≤0,5iδn

Nimellis ehdollinen oikosulkuvirta Inc:

6000A

Arvioitu ehdollinen jäännös oikosulku Nykyinen IAC:

6000A

Komaattava kesto:

Hetkellinen laukaisu ≤0,1 sekuntia

Jäännös laukaisun virta -alue:

0,5iδn ~ iδn

Sähkömekaaninen kestävyys:

4000 sykliä

Kiinnitysmomentti:

2,0 nm

Yhteyspääte:

Ruuvin napapylväsliitin kiinnitys

Asennus:

35 mm Din -kiskon kiinnitys


Operaation periaate

4P 63A /30MA: n jäännösvirran katkaisijan toimintaperiaate perustuu sähkömagneettisen induktion periaatteeseen. Kun piirin jäännösvirta ylittää asetetun arvon, generoituu magneettinen vuoto, joka on verrannollinen jäännösvirtaan, ja tämä vuoto johtaa vapautusmekanismin toimintaan, jolloin katkaisija katkaisee piirin nopeasti. Samanaikaisesti RCCB: llä on myös ylikuormitus- ja oikosulkujen suojaustoiminto, kun piirin virta ylittää nimellisarvon, se myös laukaisee strippausmekanismin vaikutuksen.


Pääominaisuudet

Neljäpoltto: 4P tarkoittaa, että katkaisijalla on neljä napaa, joita käytetään yleensä kolmivaiheisessa nelikolmio- tai yksivaiheisessa kolmijohtopiirissä, jotka kykenevät katkaisemaan kaikki vaihe- ja nolla (tai neutraalit) virrat samanaikaisesti.

Korkean nimellisvirta: 63A-nimellisvirta tekee katkaisijan kykenevän kuljettamaan suurempia kuormia, jotka sopivat suuritehoisten sähkölaitteiden suojaamiseen.

Herkkä vuotojen havaitseminen: 30 mA: n jäännösvirtaasetus on erittäin alhainen, mikä voi nopeasti havaita pienen vuodon piirissä ja katkaista piirin ajoissa henkilöstön ja laitteiden turvallisuuden varmistamiseksi.

Turvallinen ja luotettava: RCCB omaksuu edistyneen vapautusmekanismin ja kosketusmateriaalit, joilla on erinomaiset sähkö- ja mekaaniset ominaisuudet, jotka voivat varmistaa piirin oikea -aikaisen katkaisun vikojen, kuten ylikuormituksen, oikosulun ja vuotojen tapauksessa onnettomuuksien estämiseksi.


Sovellusskenaario

4P 25A/30mA RCCB: tä käytetään laajasti monissa tilanteissa, jotka vaativat sähkösuojaa, kuten:


Asuin- ja kaupalliset rakennukset: Käytetään sähkölaitteiden ja henkilökohtaisen turvallisuuden suojaamiseen, sähköiskun onnettomuuksien ja sähköpalojen estämiseen.

Teollisuustuotantolinjat: Käytetään sähkölaitteiden, kuten moottorien, muuntajien ja muiden sähkölaitteiden, suojaamiseen normaalilta käytöstä, estäen laitteiden vauriot ja sammutukset vuotojen, ylikuormituksen ja muiden syiden vuoksi.

Julkiset tilat: kuten sairaalat, koulut, kirjastot ja muut paikat, joita käytetään varmistamaan sähkölaitteiden turvallinen käyttö ja henkilöstön turvallinen käyttö.

4P 63A /30mA Residual Current Circuit Breaker4P 63A /30mA Residual Current Circuit Breaker
