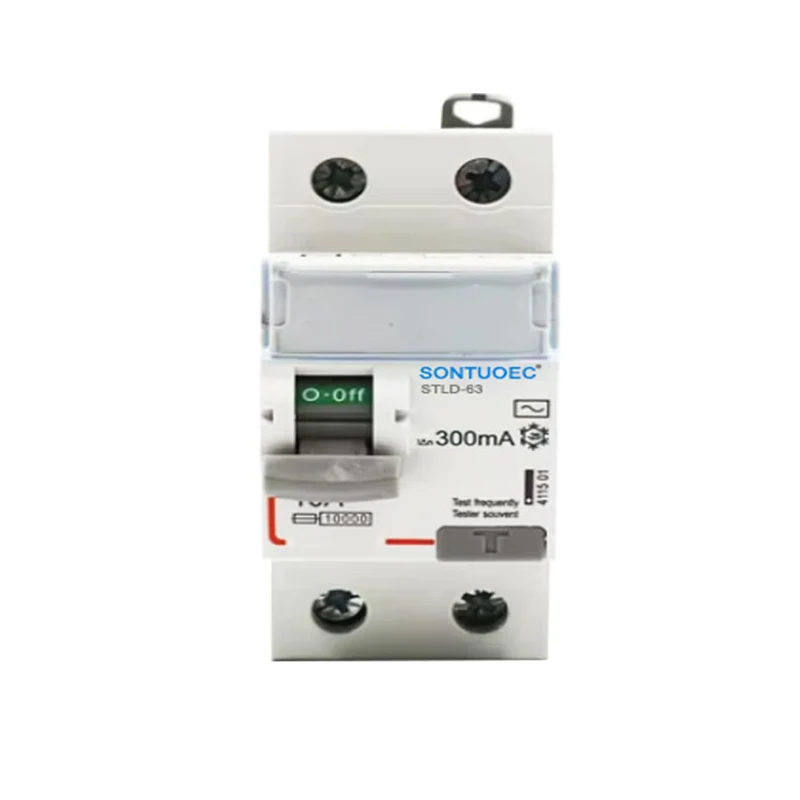

2P 63A/30MA RCD AC -tyyppi

2P 63A/30MA RCD -AC -tyypin toimintaperiaate perustuu jäännösvirtamuuntajaan. Kun sähköjärjestelmässä tapahtuu epätasapainoinen virta (ts. Vuoto), jäännösvirtamuuntaja havaitsee tämän epätasapainoisen virran ja tuottaa magneettisen vuodon verrannollinen vuotovirtaan. Tämä magneettinen flux laukaisee RCD: n sisäisen vapautumismekanismin, aiheuttaen RCD: n katkaisemaan virtalähteen nopeasti.

Lähetä kysely

Tuotteen Kuvaus

Malli:	Sähkömagneettinen tyyppi; Elektroninen tyyppi
Standardi	IEC 61008-1
Jäännösvirtaominaisuudet:	Ja ja

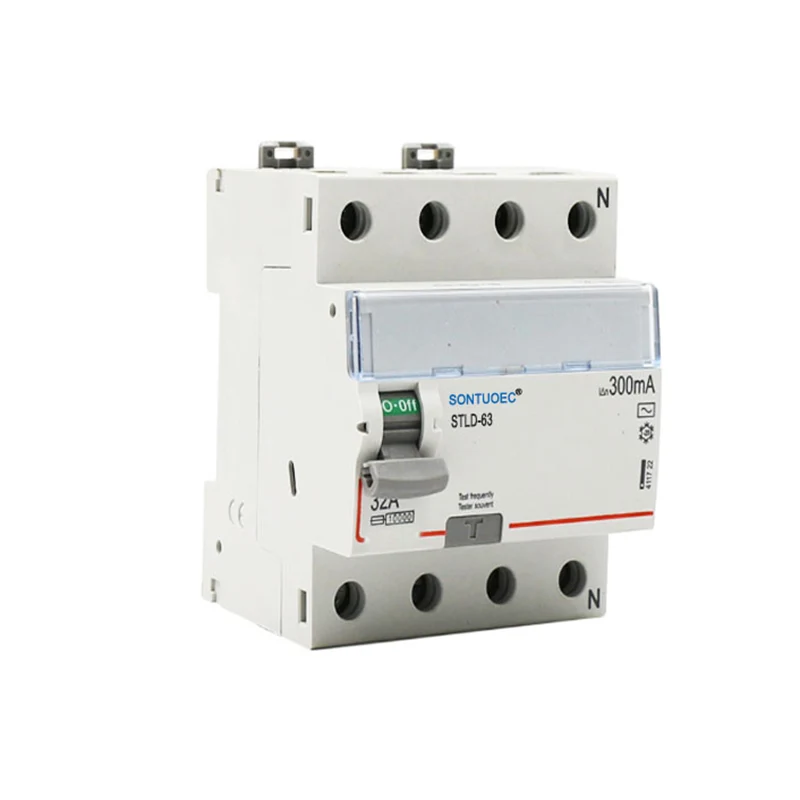

Pole no.:	2p, 4p
Arvioitu virta:	16A, 25A, 32A, 40A, 63A;
Nimellisjännite:	230/400 V AC
Arvioitu taajuus:	50/60Hz
Nimellisjäännösvirta iδn:	10 mA, 30 mA, 100 mA, 300 mA, 500maa
Nimellisjäännös ei toiminut virta I ΔNO:	≤0,5iδn
Nimellis ehdollinen oikosulkuvirta Inc:	6000A
Arvioitu ehdollinen jäännös oikosulku Nykyinen IAC:	6000A
Komaattava kesto:	Hetkellinen laukaisu ≤0,1 sekuntia
Jäännös laukaisun virta -alue:	0,5iδn ~ iδn
Sähkömekaaninen kestävyys:	4000 sykliä
Kiinnitysmomentti:	2,0 nm
Yhteyspääte:	Ruuvin napapylväsliitin kiinnitys

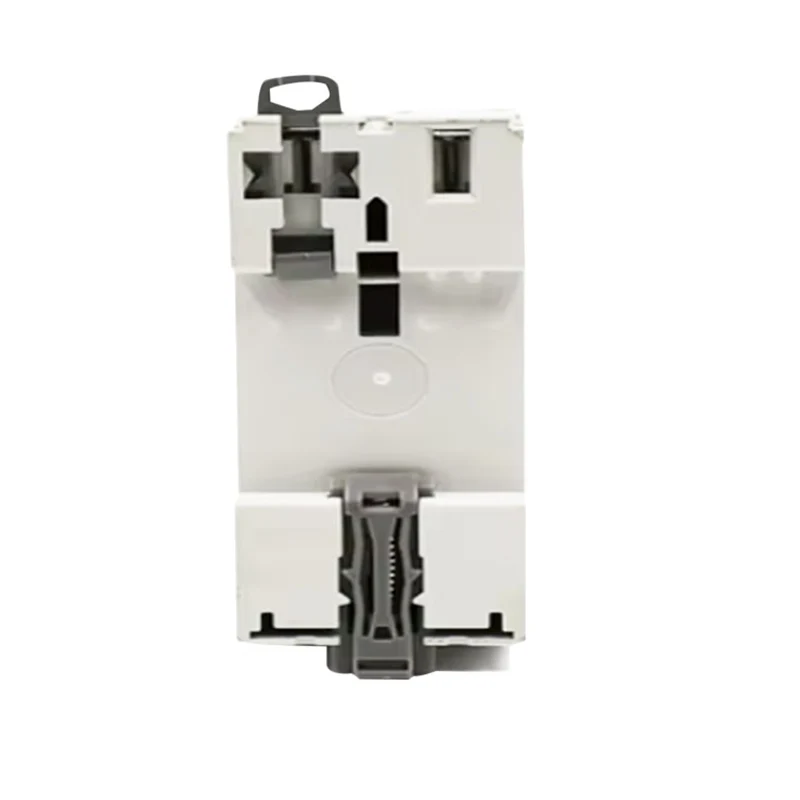

Asennus:	35 mm Din -kiskon kiinnitys

Peruskonsepti

 2P: osoittaa, että tämä RCD (jäännösvirtalaite) on bipolaarinen kytkin, ts. Se voi hallita kahden rivin päällä samanaikaisesti. Tätä mallia käytetään yleensä silloin, kun sekä vaihe- että nollaviivat on katkaistava samanaikaisesti, jotta varmistetaan, että piiri voidaan katkaista kokonaan vuodon tai vian sattuessa, estäen turvallisuusonnettomuudet, kuten sähköisku tai sähköpalot.

 63a: osoittaa, että RCD on arvioitu 63 ampeerilla. Nimellisvirta on suurin virta, jonka RCD voi kuljettaa jatkuvasti aiheuttamatta ylikuumenemista tai vaurioita. Käytännöllisissä sovelluksissa asianmukainen nimellisvirta tulisi valita sähköjärjestelmän kuorman mukaisesti.

 30 mA: osoittaa, että tämän RCD: n vuototoimintavirta on 30 mA. Vuototoimintavirta on vähimmäisarvo, jolla RCD havaitsee vuotovirran ja laukaisee toiminnan. Kun sähköjärjestelmän vuotovirta ylittää tämän arvon, RCD katkaisee virtalähteen nopeasti henkilökohtaisen turvallisuuden suojaamiseksi ja estääkseen onnettomuuksia, kuten sähköpaloja.

 RCD: Jäännösvirtalaite on sähköturvallisuuslaite, jota käytetään jäännösvirran (ts. Vuotovirran) havaitsemiseen sähköjärjestelmässä ja katkaisemaan virtalähde. Sitä käytetään laajasti erilaisissa pienijännitteisissä sähköjärjestelmissä kattava suojaus sähkölaitteille ja henkilöstölle.

 AC -tyyppi: osoittaa, että tämä RCD sopii vaihtovirtajärjestelmiin (AC). Vaihtovirta (AC) on yleinen tapa siirtää sähköä, ja sille on ominaista jaksolliset muutokset jännitteen ja virran suunnassa verrattuna tasavirtaan (DC). Siksi valittaessa RCD: tä tulisi valita sopiva malli sähköjärjestelmän tyypin (AC tai DC) perusteella.

1. Providisuojaus maapallon vikoilta/vuotovirtaelta ja eristyksen funktiolta

2.Korkea oikosulkuvirta kestää kapasiteettia

3. soveltaa päätelaitteeseen ja nasta/haarukkatyyppiseen linja -autoyhteyteen

4. Varustettu sormensuojatuilla liitäntäliittimillä

5. Irrota piiri, kun maapallon vika/vuotovirta tapahtuu ja ylittää nimellisherkkyyden

6. Virtalähteen ja viivajännitteen riippumaton sekä ulkoisista häiriöistä, jännitteen heilahteluista. ---------- BIG-kokoinen liitäntäjohto (35 mm liitäntäkaapeli)

2P 63A/30mA RCD AC Type
